问题思考

请结合《办公大厦建筑工程图》，思考以上问题。

3）各层平面图

在窗台上边用一个水平剖切面将房子水平剖开，移去上半部分、从上向下透视它的下半部分，可看到房子的四周外墙和墙上的门窗、内墙和墙上的门，以及房子周围的散水、台阶等。将看到的部分都画出来，并注上尺寸，就是平面图。

编制预算时须思考的问题：

（1）地下n层平面图

①注意地下室平面图的用途，地下室墙体的厚度及材质。（结合“建筑设计说明”）

②注意进入地下室的渠道，是否与其他邻近建筑地下室连通？还是本建筑物地下室独立？进入地下室的楼梯在什么位置？

③注意图纸下方对此楼层的特殊说明。

（2）首层平面图

①通看平面图，看是否存在对称的情况。

②台阶、坡道的位置在哪里？台阶挡墙的做法是否有节点引出？台阶的构造做法采用哪本图集？坡道的位置在哪里？坡道的构造做法采用哪本图集？坡道栏杆的做法是什么？（台阶、坡道的做法有时也在“建筑设计说明”中明确）

③散水的宽度是多少？做法采用的图集号是多少？（散水做法有时也会在“建筑设计说明”中明确）

④首层的大门、门厅位置在哪里？（与二层平面图中雨篷相对应）

⑤首层墙体的厚度、材质、砌筑要求是什么？（可结合“建筑设计说明”对照来读）

⑥是否有节点详图引出标志？（如有节点引出标志，则需对照相应节点号找到详图，以助全面理解图纸）

⑦注意图纸下方对此楼层的特殊说明。

（3）二层平面图

①是否存在平面对称或户型相同的情况？

②雨篷的位置在哪里？（与首层大门位置一致）

③二层墙体的厚度、材质、砌筑要求是什么？（可结合“建筑设计说明”对照来读）

④是否有节点详图引出标志？（如有节点引出标志，则需对照相应节点号找到详图，以利于全面理解图纸）

⑤注意图纸下方对此楼层的特殊说明。

（4）其他层平面图

①是否存在平面对称或户型相同的情况？

②当前层墙体的厚度、材质、砌筑要求是什么？（可结合“建筑设计说明”对照来读）

③是否有节点详图引出标志？（如有节点引出标志，则需对照相应节点号找到详图，以帮助全面理解图纸）

④注意当前层与其他楼层平面的异同，并结合立面图、详图、剖面图综合理解。

⑤注意图纸下方对此楼层的特殊说明。

（5）屋面平面图

①屋面结构板顶标高是多少？（结合层高、相应位置结构层板顶标高来读）

②屋面女儿墙顶标高是多少？（结合屋面板顶标高计算出女儿墙高度）

③查看屋面女儿墙详图。（理解女儿墙造型、压顶造型等信息）

④屋面的排水方式是什么？落水管位置及根数是多少？（结合“建筑设计说明”中关于落水管的说明来理解）

⑤注意屋面造型平面形状，并结合相关详图理解。

⑥注意屋面楼梯间的信息。

4）立面图

在房子的正面看，将可看到房子的正立面形状、门窗、外墙裙、台阶、散水、挑檐等都画出来，即形成建筑立面图。

编制预算时需注意的问题：

①室外地坪标高是多少？

②查看立面图中门窗洞口尺寸、离地标高等信息，结合各层平面图中门窗的位置，思考过梁的信息；结合建筑说明中关于护窗栏杆的说明，确定是否存在护窗栏杆。

③结合屋面平面图，从立面图上理解女儿墙及屋面造型。

④结合各层平面图，从立面图上理解空调板、阳台拦板等信息。

⑤结合各层平面图，从立面图理解各层节点位置及装饰位置的信息。

⑥从立面图上理解建筑物各个立面的外装修信息。

⑦结合平面图理解门斗造型信息。

问题思考

请结合《办公大厦建筑工程图》，思考以上问题。

5）剖面图

剖面图的作用是对无法在平面图及立面图表述清楚的局部剖切，以表述清楚建筑内部的构造，从而补充说明平面图、立面图所不能显示的建筑物内部信息。

编制预算需注意的问题：

①结合平面图、立面图、结构板的标高信息、层高信息及剖切位置，理解建筑物内部构造的信息。

②查看剖面图中关于首层室内外标高信息，结合平面图、立面图理解室内外高差的概念。

③查看剖面图中屋面标高信息，结合屋面平面图及其详图，正确理解屋面板的高差变化。

问题思考

请结合《办公大厦建筑工程图》，思考以上问题。

6）楼梯详图

楼梯详图由楼梯剖面图、平面图组成。由于平面图、立面图只能显示楼梯的位置，而无法清楚显示楼梯的走向、踏步、标高、栏杆等细部信息，因此设计中一般展示楼梯详图。

编制预算时需注意的问题：

①结合平面图中楼梯位置、楼梯详图的标高信息，正确理解楼梯作为竖向交通工具的立体状况。（思考关于楼梯平台、楼梯踏步、楼梯休息平台的概念，进一步理解楼梯及楼梯间装修的工程量计算及定额套用的注意事项）

②结合楼梯详图，了解楼梯井的宽度，进一步思考楼梯工程量的计算规则。

③了解楼梯栏杆的详细位置、高度及所用到的图集。

问题思考

请结合《办公大厦建筑工程图》，思考以上问题。

7）节点详图

（1）表示方法

为了补充说明建筑物细部的构造，从建筑物的平面图、立面图中特意引出需要说明的部位，对相应部位进一步详细描述，就构成了节点详图。下面就节点详图的表示方法作简要说明。

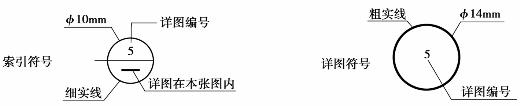

①被索引的详图在同一张图纸内，如图1.1所示。

图1.1

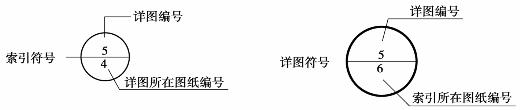

②被索引的详图不在同一张图纸内，如图1.2所示。

图1.2

③被索引的详图参见图集，如图1.3所示。

图1.3

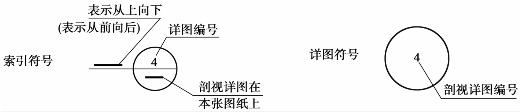

④索引的剖视详图在同一张图纸内，如图1.4所示。

图1.4

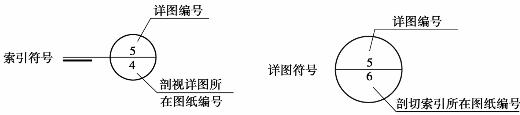

⑤索引的剖视详图不在同一张图纸内，如图1.5所示。

图1.5

（2）编制预算时需注意的问题

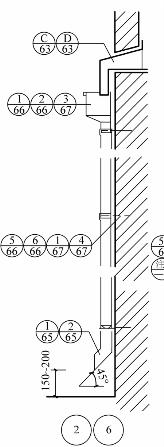

①墙身节点详图：

a.墙身节点详图底部：查看关于散水、排水沟、台阶、勒脚等方面的信息，对照散水宽度是否与平面图一致？参照的散水、排水沟图集是否明确？（图集有时在平面图或“建筑设计说明”中明确）

b.墙身节点详图中部：了解墙体各个标高处外装修、外保温信息；理解外窗中关于窗台板、窗台压顶等信息；理解关于圈梁位置、标高的信息。

c.墙身节点详图顶部：理解相应墙体顶部关于屋面、阳台、露台、挑檐等位置的构造信息。

②飘窗节点详图：理解飘窗板的标高、生根等信息；理解飘窗板内侧是否需要保温等信息。

③压顶节点详图：了解压顶的形状、标高、位置等信息。

④空调板节点详图：了解空调板的立面标高、生根的信息；了解空调板栏杆（或百叶）的高度及位置信息。

⑤其他详图。

1.2　结构施工图

结构施工图纸一般包括：图纸目录、结构设计总说明、基础平面图及其详图、墙柱定位图、各层结构平面图（模板图、板配筋图、梁配筋图）、墙柱配筋图及其留洞图、楼梯及其他构筑物详图（水池、坡道、电梯机房、挡土墙等）。

对造价工作者来讲，结构施工图主要为了计算混凝土、模板、钢筋等工程量，进而计算其造价，而为了计算这些工程量，需要了解建筑物的钢筋配置、摆放信息，需要了解建筑物的基础及其垫层、墙、梁、板、柱、楼梯等的混凝土标号、截面尺寸、高度、长度、厚度、位置等信息，从预算角度，也着重从这些方面加以详细阅读。下面就结合《办公大厦建筑工程图》，分别对其功能、特点逐一介绍。

1）结构设计总说明

（1）主要内容

①工程概况：建筑物的位置、面积、层数、结构抗震类别、设防烈度、抗震等级、建筑物合理使用年限等。

②工程地质情况：土质情况、地下水位等。

③设计依据。

④结构材料类型、规格、强度等级等。

⑤分类说明建筑物各部位设计要点、构造及注意事项等。

⑥需要说明的隐蔽部位的构造详图，如后浇带加强筋、洞口加强筋、锚拉筋、预埋件等。

⑦重要部位图例等。

（2）编制预算需要注意的问题

①建筑物抗震等级、设防烈度、檐高、结构类型等信息，作为计算钢筋的搭接、锚固的依据。

②土质情况，作为土方工程组价的依据。

③地下水位情况，考虑是否需要采取降排水措施。

④混凝土标号、保护层等信息，作为查套定额、计算钢筋的依据。

⑤钢筋接头的设置要求，作为计算钢筋的依据。

⑥砌体构造要求，包括构造柱、圈梁的设置位置及配筋、过梁的参考图集、砌体加固钢筋的设置要求或参考图集，作为计算圈梁、构造柱、过梁的工程量及钢筋量的依据。

⑦砌体的材质及砌筑砂浆要求，作为套砌体定额的依据。

⑧其他文字性要求或详图，有时不在结构平面图纸中画出，但要计算其工程量，举例如下：

a.现浇板分布钢筋；

b.施工缝止水带；

c.次梁加筋、吊筋；

d.洞口加强筋；

e.后浇带加强钢筋等。

问题思考

请结合《办公大厦建筑工程图》，思考以下问题：

①本工程结构类型是什么？

②本工程的抗震等级及设防烈度是多少？

③本工程不同位置混凝土构件的混凝土标号是多少？有无抗渗等特殊要求？

④本工程砌体的类型及砂浆标号是多少？

⑤本工程的钢筋保护层有什么特殊要求？

⑥本工程的钢筋接头及搭接有无特殊要求？

⑦本工程各构件的钢筋配置有什么要求？

2）桩基平面图

编制预算需注意以下问题：

①桩基类型，结合“结构总说明”中关于地质情况，考虑施工方法及相应定额子目。

②桩基钢筋详图，查看是否存在铁件，用于准确计算桩基钢筋及铁件工程量。

③桩顶标高，用于考虑挖桩间土方等因素。

④桩长。

⑤桩与基础的连接详图，考虑是否存在凿截桩头情况。

⑥其他计算桩基需要考虑的问题。

3）基础平面图及其详图

编制预算需要注意以下问题：

①看基础类型是什么，这决定查套的子目。例如，需要判断是有梁式条基还是无梁式条基。

②基础详图情况，帮助理解基础构造，特别注意基础标高、厚度、形状等信息，了解在基础上生根的柱、墙等构件的标高及插筋情况。

③注意基础平面图及详图的设计说明，有些内容设计人员不再画在平面图上，而是以文字的形式表现，比如筏板厚度、筏板配筋、基础混凝土的特殊要求（例如抗渗）等。

4）柱子平面布置图及柱表

编制预算需要注意以下问题：

①对照柱子位置信息（b边、h边的偏心情况）及梁、板、建筑平面图墙体梁的位置，从而理解柱子作为支座类构件的准确位置，为以后计算梁、墙、板等工程量作准备。

②柱子不同标高部位的配筋及截面信息。（常以柱表或平面标注的形式出现）

③特别注意柱子生根部位及高度截止信息，为理解柱子高度信息作准备。

问题思考

请结合《办公大厦建筑工程图》，思考以上问题。

5）剪力墙体布置平面图及暗柱、端柱表编制预算需要注意以下问题：

①对照建筑平面图阅读理解剪力墙位置及长度信息，了解剪力墙和填充墙共同作为建筑物围护结构的部位，从而便于计算混凝土墙及填充墙体工程量。

②阅读暗柱、端柱表，学习并理解暗柱、端柱钢筋的拆分方法。

③注意图纸说明，捕捉其他钢筋信息，防止漏项（例如，暗梁一般不在图形中画出，以截面详图或文字形式体现其位置及钢筋信息）。

问题思考

请结合《办公大厦建筑工程图》，思考以上问题。

6）梁平面布置图

编制预算需要注意以下问题：

①结合剪力墙平面图、柱平面图、板平面图综合理解梁的位置信息。

②结合柱子位置，理解梁跨的信息，进一步理解主梁、次梁的概念及在计算工程量过程中的次序。

③注意图纸说明，捕捉关于次梁加筋、吊筋、构造钢筋的文字说明信息，防止漏项。

问题思考

请结合《办公大厦建筑工程图》，思考以上问题。

7）板平面布置图

编制预算需注意以下问题：

①结合图纸说明，阅读不同板厚的位置信息。

②结合图纸说明，理解受力筋范围信息。

③结合图纸说明，理解负弯矩钢筋的范围及其分布筋信息。

④仔细阅读图纸说明，捕捉关于洞口加强筋、阳角加筋、温度筋等信息，防止漏项。

问题思考

请结合《办公大厦建筑工程图》，思考以上问题。

8）楼梯结构详图

编制预算需注意以下问题：

①结合建筑平面图，了解不同楼梯的位置。

②结合建筑立面图、剖面图，理解楼梯的使用性能（例如：1＃楼梯仅从首层通至3层，2＃楼梯从负一层可以通往18层等）。

③结合建筑楼梯详图及楼层的层高、标高等信息，理解不同踏步板的数量、休息平台的标高及尺寸。

④结合图纸说明及相应踏步板的钢筋信息，理解楼梯钢筋的布置状况，注意分布筋的特殊要求。

⑤结合详图及位置，阅读梯板厚度、宽度及长度，平台厚度及面积，楼梯井宽度等信息，为计算楼梯实际混凝土体积做好准备。

问题思考

请结合《办公大厦建筑工程图》，思考以上问题。

1.3　土建算量软件算量原理

建筑工程量的计算是一项工作量大而繁重的工作，工程量计算的算量工具也随着信息化技术的发展，经历算盘、计算器、计算机表格、计算机建模4个阶段（见图1.6）。现在我们采用的就是通过建筑模型进行工程量的计算。

图1.6

图1.7

现在建筑设计输出的图纸绝大多数是采用二维设计，提供建筑的平、立、剖图纸，对建筑物进行表达。而建模算量则是将建筑平、立、剖面图结合，建立建筑的空间模型，模型的建立则可以准确地表达各类构件之间的空间位置关系，土建算量软件则按计算规则计算各类构件的工程量，构件之间的扣减关系则根据模型由程序进行处理，从而准确计算出各类构件的工程量。为方便工程量的调用，将工程量以代码的方式提供，套用清单与定额时可以直接套用（见图1.7）。

使用土建算量软件进行工程量计算，已经从手工计算的大量书写与计算转化为建立建筑模型。但无论用手工算量还是软件算量，都有一个基本的要求，那就是知道算什么、如何算。知道算什么，是做好算量工作的第一步，也就是业务关，手工算、软件算只是采用了不同的手段而已。(www.daowen.com)

软件算量的重点：一是如何快速地按照图纸的要求，建立建筑模型；二是将算出来的工程量与工程量清单与定额进行关联；三是掌握特殊构件的处理及灵活应用。

1.4　河北版图纸修订说明

一、建筑设计说明

1）工程概况

①本建筑物建设地点位于石家庄市郊。

②本建筑为公共建筑二类多层。

③本建筑物抗震设防烈度为7度。

2）节能设计

①建筑物体形系数＜0.3。

②本建筑框架部分外墙砌体结构为250厚加气混凝土砌块，外墙保温（包含门窗侧壁）为30厚FTC自调温相变保温材料保温，传热系数＜0.7，具体做法参见J08J 110-F17-1。

③本建筑物屋面均采用70厚挤塑聚苯乙烯保温板，导热系数＜0.03。

3）防水设计

①本建筑物地下工程防水等级为二级，用防水卷材与钢筋混凝土自设两道设防要求。底板、墙身卷材均选用4.0厚两层SBS高聚物改性沥青防水卷材，所有阴阳角附加一层同质卷材，底板处在卷材防水表面做50厚C20细石混凝土保护层。钢筋混凝土外墙外做50厚泡沫聚苯板保护墙，保护墙外回填2∶8灰土夯实，回填范围500mm。在地下室管道穿墙处、防水卷材端口及地面收口处用防水油膏做局部防水处理。具体做法参见05J1地防4，混凝土抗渗等级为P8。

②本建筑屋面工程防水等级为二级，上人屋面采用3厚SBS防水卷材，四周卷边300mm，不上人屋面防水做法采用2厚聚氨酯涂膜防水层。屋面雨水采用100UPVC内排水方式。

③楼地面防水：凡需要做楼地面防水的房间，防水做法均为刷1.5厚聚氨酯防水涂料，面撒黄沙，四周沿墙上翻150高，房间在做完闭水试验后再进行下道工序施工。凡管道穿楼板处均预埋防水套管。

④集水坑截水沟防水：所有集水坑和截水沟内部抹20mm1∶2.5防水水泥砂浆，分3次抹平，内掺3%防水剂。

4）墙体设计

①外墙：地下部分均为250厚自防水钢筋混凝土墙体；地上部分均为250厚加气混凝土砌块墙体，强度等级为A3。

②内墙：地上部分采用均为200厚加气混凝土砌块墙体，强度等级为A3；地下采用200厚小型混凝土空心砌块。

③女儿墙：为240厚灰砂标准砖墙体。

④排烟风井出屋面墙体：120厚灰砂标准砖墙体。

⑤排烟风井（－1～4层）墙体：120厚灰砂标准砖墙体。

⑥墙体砂浆：地上部分墙体采用M5混合砂浆砌筑，地下墙体采用M7.5水泥砂浆砌筑。

二、工程做法（05J1图集）

1）室外装修设计

（1）屋面1：上人屋面（05j1-屋3）

①保护层：25厚保1∶4干硬性水泥，上面铺10厚600×600防滑地砖。

②垫层：40厚C20细石混凝土，内配4＠150×150钢筋网片。

③隔离层：干铺无纺聚酯纤维布一层。

④保温层：70厚挤塑聚苯板。

⑤防水层：3厚SBS防水卷材。

⑥找平层：1∶3水泥砂浆，砂浆中掺聚丙烯。

⑦找坡层：1∶6水泥炉渣找坡。

⑧钢筋混凝土屋面板。

（2）屋面2：不上人屋面（05j1-屋12）

①保护层：25厚1∶2.5水泥砂浆地面。

②防水层：2聚氨酯防水涂膜。

③找平层：1∶3水泥砂浆，砂浆中掺聚丙烯。

④找坡层：1∶6水泥炉渣找坡。

⑤钢筋混凝土屋面板。

（3）外墙外保温做法：自调温相变保温材料（J08J110-F17-1）

①FTC相变保温材料30mm（压入耐碱涂塑玻纤网格布，表面抹光）。

②距离保温层面层10～13mm敷设钢丝网。

③界面剂。

④基层墙体。

注：该工程保温位置：屋面位置；外墙位置：地上外墙外侧、女儿墙外侧、飘窗位置保温。

女儿墙内侧和栏板内外侧以及雨篷位置均不做保温层。

（4）外墙装饰做法：外墙做涂料外墙面（05J1-52-外墙27）

①刷外墙涂料（涂料品种、颜色甲方自行设计）。

②弹性底涂刮柔性腻子。

（5）女儿墙内侧装修（05j1-墙7）

①刷建筑胶素水泥浆一遍，配合比为建筑胶∶水＝1∶4。

②15厚2∶1∶8水泥石灰砂浆，分两次抹灰。

③5厚1∶2水泥砂浆。

（6）雨篷、栏板的装修做法

雨篷位置的栏板做法均为水泥砂浆抹灰同内墙6，面层刷涂料做法同工程外墙面做法，底部为天棚：顶4涂24，雨篷顶部做1∶2.5防水砂浆，掺3%防水粉。

（7）地下室墙身防水（05j1-地防4）

①钢筋混凝土结构自防水。

②20厚1∶2水泥砂浆找平。

③刷基层处理剂一遍。

④4厚SBS改性沥青防水卷材。

⑤50厚聚苯乙烯泡沫塑料板保护层。

⑥2∶8灰土分层夯实。

（8）地下室底板防水（05j1-地防4）。

①钢筋混凝土结构自防水。

②50厚C20细石混凝土保护层。

③点粘350号石油沥青油毡一层。

④4厚SBS改性沥青防水卷材。

⑤刷基层处理剂一遍。

⑥20厚1∶2水泥砂浆找平。

⑦100厚C15混凝土。

⑧素土夯实。

（9）屋面排水做法（注：一层雨篷及南侧一层屋面位置采用直径50mm的PVC短立管外伸）

①排水管品种、规格：PVC排水管直径100mm。

②图集做法：参见05J5-1-62-6。附图如右。

2）室内装修设计

（1）地面

地面1∶细石混凝土地面（05j1-地5）

①30厚C20细石混凝土随打随抹光。

②素水泥砂浆结合层一遍。

③80厚C15混凝土。

④素土夯实。

地面2∶水泥砂浆地面（05j1-地1）

①20厚1∶2水泥砂浆抹面压光。

②素水泥浆结合层。

③30厚C15混凝土。

④素土夯实。

地面3∶防滑地砖地面（05j1-地20）

①10厚600×600地砖铺实拍平，水泥浆擦缝。

②20厚1∶4干硬性水泥擦缝。

③素水泥浆结合层一遍。

④120厚C15混凝土。

⑤素土夯实。

图1.8

（2）楼面

楼面1∶防滑地砖楼面（600×600）（05j1-楼10）

①10厚600×600地砖铺实拍平，水泥浆擦缝。

②20厚1∶4干硬性水泥擦缝。

③素水泥浆结合层一遍。

④钢筋混凝土楼板。

楼面2∶防滑地砖防水楼面（400×400）（05j1-楼27）

①10厚400×400防滑地砖铺实拍平，水泥浆擦缝。

②20厚1∶4干硬性水泥擦缝。

③1.5聚氨酯防水涂膜，面上撒黄沙，四周沿墙上翻300高。

④15厚1∶2水泥砂浆找平。

⑤50厚C15细石混凝土找坡不小于0.5%，最薄处不小于30。

⑥钢筋混凝土楼板。

楼面3∶大理石楼面（800×800）（05j1-楼11）

①20厚石大理楼板铺实拍平，水泥砂浆擦缝。

②30厚1∶4干硬性水泥砂浆。

③素水泥砂浆结合层一遍。

④钢筋混凝土楼板。

（3）踢脚

踢脚1∶水泥砂浆踢脚（05j1-踢5高度100mm混凝土墙体）

①15厚1∶3水泥砂浆。

②10厚1∶2水泥砂浆抹面压光。

踢脚2∶面砖踢脚（05j1-踢21100mm高）

①刷建筑胶素水泥浆一遍，配合比为建筑胶∶水＝1∶4。

②17厚1∶3水泥砂浆。

③3～4厚1∶1水泥砂浆加水重20%，建筑胶镶贴。

④10厚面砖，水泥浆擦缝底。

踢脚3∶大理石踢脚（05j1-踢29800×100黑色大理石）

①刷建筑胶素水泥浆一遍，配合比为建筑胶∶水＝1∶4。

②15厚2∶1∶8水泥石灰砂浆，分两次抹灰。

③5～6厚1∶1水泥砂浆加水重20%建筑胶镶贴。

④10厚大理石板，水泥擦缝。

（4）内墙面

内墙面1

·乳胶漆墙面（05j1-内墙7、涂24）适用于加气混凝土墙

①刷建筑胶素水泥浆一遍，配合比为建筑胶∶水＝1∶4。

②15厚2∶1∶8水泥石灰砂浆，分两次抹灰。

③5厚1∶2水泥砂浆。

④满刮腻子两遍。

⑤刷底漆一遍。

⑥刷乳胶漆两遍。

·乳胶漆墙面（05j1-内墙6、涂24）适用于混凝土墙。

①15厚1∶3水泥砂浆。

②5厚1∶2水泥砂浆。

③满刮腻子两遍。

④刷底漆一遍。

⑤刷乳胶漆两遍。

内墙面2∶面砖墙面（05j1-内墙11）

①15厚1∶3水泥砂浆。

②刷素水泥浆一遍。

③4～5厚1∶1水泥砂浆加水重20%，建筑胶镶贴。

④10厚200×300面砖，水泥浆擦缝。

（5）顶棚

顶棚1∶乳胶漆天棚（05j1-顶4，涂24）

①钢筋混凝土板底面清理干净。

②7厚1∶3水泥砂浆。

③5厚1∶2水泥砂浆。

④满刮腻子两遍。

⑤刷底漆一遍。

⑥刷乳胶漆两遍。

（6）吊顶

顶1∶铝合金条型板吊顶（05j1-顶18）

①0.5～0.8厚铝合金条板面层。

②中龙骨U50×19×0.5中距＜1200。

③大龙骨［60×30×1.5（吊点附吊挂）中距＜1200。

④8钢筋吊杆，双向中距900～1200。

⑤钢筋混凝土板内预留6铁环，双向中距900～1200。

顶2∶铝合金T形明龙骨矿棉装饰板吊顶（05j1-顶16）

①铝合金配套龙骨，主龙骨中距900～1000，T形龙骨中距503，横撑中距503。

②12～15厚600×600矿棉装饰板。

（7）混凝土散水（05j1-散1）

①60厚C15混凝土，面上加5厚1∶1水泥砂浆随打随抹光。

②150厚3∶7灰土。

③素土夯实，向外坡4%。

（8）花岗岩台阶做法

①25厚800×800花岗岩板。

②30厚1∶4厚干硬性水泥砂浆。

③素水泥浆结合层。

④60厚C15混凝土。

⑤300厚3∶7灰土。

⑥素土夯实（坡度按设计）。

（9）水泥砂浆坡道做法（05J1-坡3）

①20厚1∶2水泥砂浆，木抹搓平

②素水泥浆结合层一道。

③60厚C15混凝土。

④300厚3∶7灰土。

⑤素土夯实。

三、结构设计说明

该工程中构造柱的混凝土强度等级均为C25，圈梁、过梁以及门窗洞口位置的压顶和女儿墙上压顶均为C25。
