1.智能门禁系统组成

智能门禁系统可以由识别卡、读卡器、门禁控制器、电子锁、传输线路、管理系统软件等部分组成。系统的前端设备为各种出入口目标的识别装置和门锁启闭装置（执行机构）；传输方式一般采用专线或网络传输；系统的终端为显示控制通信设备，可采用独立的门禁控制器，也可以通过计算机网络对各门禁控制器实施集中监控。

2.智能门禁系统各部分介绍

1）控制器

门禁控制器主要负责整个系统输入、输出信息的处理和储存、控制等，可验证门禁读卡器输入信息的可靠性，并根据出入规则判断其有效性，若有效则对执行部件发出动作信号。控制器是门禁系统的核心部分，它由一台微处理机和相应的外围电路组成，实物图如图7.1.1所示。如将读卡器比作系统的“眼睛”，将电磁锁比作系统的“手”，那么控制器就是系统的“大脑”。由它来确定某一张卡是否为本系统已注册的有效卡，该卡是否符合所限定的授权，从而控制电锁是否打开。

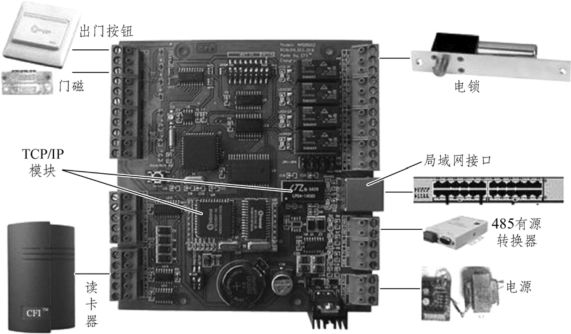

图7.1.1　门禁控制器实物图

2）读卡器

门禁读卡器负责读取卡片中的数据信息，并将这些信息传送到门禁控制器。读卡器分为接触式读卡器（磁条、IC）和感应卡（非接触式）读卡器（依数据传输格式的不同，可分为韦根、智慧等）等几大类，它们之间又有带密码键盘和不带密码键盘的区别，实物图如图7.1.2和图7.1.3 所示。感应式读卡器利用无线频率辨识（RFID）技术，这是一种在卡片与读卡装置之间无须直接接触的情况下就可读取卡上信息的方法。

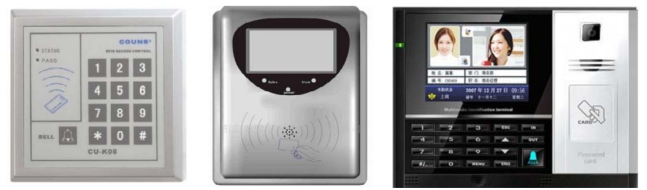

图7.1.2　读卡器实物图

图7.1.3　无人值守人行通道闸实物图

3）电锁

电锁即电子门锁，是门禁系统中的执行部件，利用电生磁的原理，当电流通过硅钢片时，电磁锁会产生强大的吸力紧紧地吸住铁板达到锁门的效果。门禁系统所用电锁一般有门禁磁力锁，门禁电插锁，门禁阴极锁，门禁阳极锁，门禁电控锁等，实物图如图7.1.4 所示。

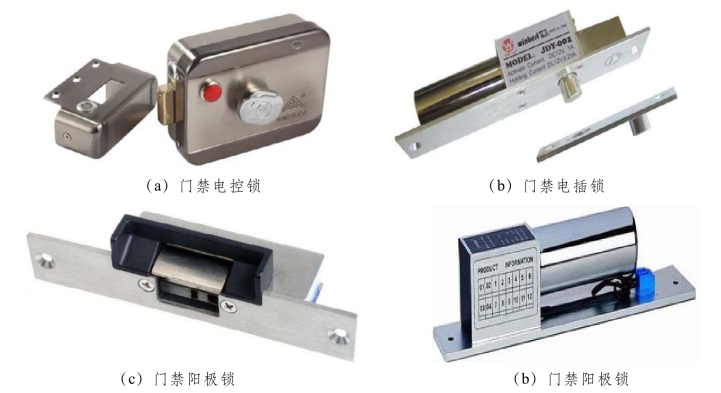

图7.1.4　门禁电子门锁实物图

4）识别卡

识别卡是用于门禁系统中的卡，如出入证、门禁卡、停车卡、会员卡等。识别卡在发放最终用户使用前，经由系统管理员设置，确定可使用区域及用户权限，用户使用识别卡刷卡进入管理区域，无识别卡或权限未开通用户，不能进入管理区域。按照工作原理和使用方式等方面的不同，可将识别卡分为接触式和非接触式、IC 和ID、有源和无源等类型，如图7.1.5所示。通常磁卡的一面印刷有说明或提示性信息，如插卡方向，另一面则有磁层或磁条，具有两三个磁道以记录有关信息数据。

(www.daowen.com)

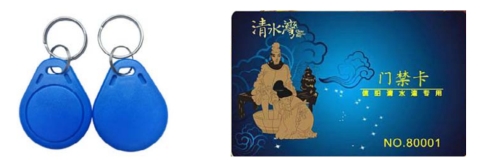

图7.1.5　门禁卡

接触式识别卡又称为磁卡（ID 卡）：优点是成本较低，一人一卡，可联微机，有开门记录。缺点是卡片、设备有磨损，寿命较短，卡片容易复制，不易双向控制，安全性一般，卡片信息容易因外界磁场丢失，使卡片无效。

感应式门禁卡又称为射频卡（IC 卡）：优点是卡片与设备无接触，开门方便安全；寿命长，理论数据至少十年；安全性高，可联微机，有开门记录；可以实现双向控制；卡片很难被复制。缺点是成本较高。

5）管理系统软件

管理系统软件负责门禁系统的监控、管理、查询等工作。管理人员可通过门禁软件对通道门的状态、门禁控制器的工作情况进行监控管理，并可扩展完成巡更、考勤、人员定位等功能。具体功能如下：

（1）设备注册：比如在增加控制器或是卡片时，需要重新登记，以使其有效；在减少控制器或是卡片遗失、人员变动时使其失效。增加用户如图7.1.6 所示。

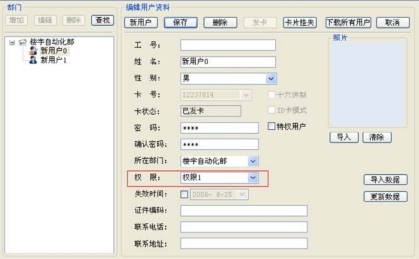

图7.1.6　增加用户

（2）权限管理：对已注册的卡片，设定哪些用户可以通过哪些门，哪些用户不可以通过；设定某个控制器可以让哪些卡片通过，不允许哪些卡片通过；对于计算机的操作要设定密码，以控制哪些用户可以操作，如图7.1.7 所示。

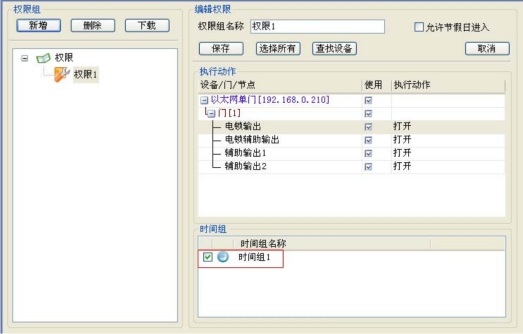

图7.1.7　权限管理

（3）时间管理：可以设定某些控制器在什么时间可以或不可以允许持卡人通过；哪些卡在什么时间可以或不可以通过哪些门等，如图7.1.8 所示。

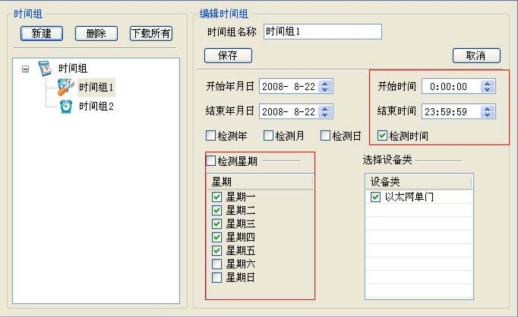

图7.1.8　时间管理

（4）数据库的管理：对系统所记录的数据进行转存、备份、存档和读取等处理。系统正常运行时，对各种出入事件、异常事件及其处理方式进行记录，保存在数据库中，以备日后查询，如图7.1.9 所示。

（5）报表生成：能够根据要求定时或随机地生成各种报表。比如，可以查找某个人在某时间内的出入情况，某个门在某段时间内都有谁进出等，可以生成报表，并打印出来，进而组合出“考勤管理”“巡更管理”和“会议室管理”等。

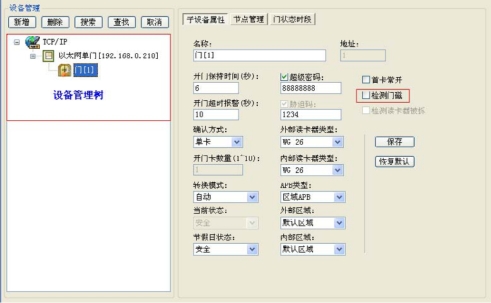

图7.1.9　搜索设备

（6）网间通信：门禁系统不是作为一个单一的系统而存在，它要向其他系统传送信息。比如在遇到有人非法闯入时，要向电视监视系统发出信息，使摄像机能监视该处情况，并进行录像。所以要有系统之间通信的支持。

（7）管理系统除了完成所要求的功能外，还应有漂亮、直观的人机界面，使人员便于操作。
