智能监控中心设备安装方案

1.监控中心选择

(1)监控中心宜设置在一楼,不宜设置在地下室,要方便设备搬运、防水、排水、紧急疏散等。

(2)监控中心设备上部不能有下水管消防水管、消防喷淋头。

(3)监控中心要求有本体接地,阻值小于1 Ω,建议制作独立接地体,阻值小于4 Ω,并在控制中心做均压环,与设备做等电位连接。

(4)监控中心应配备温度控制、防火、应急照明等设施。

2.控制中心设备安装工艺

(1)安装设备的机架、机柜、电视墙、UPS 电源电池等可直接安装在水泥地面上,并做好固定。如果机房已安装防静电地板,上述设备尽量不安装在活动地板上,而应安装在相应的底座上,底座高度与活动地板高度一致。

(2)便于设备检修,机架、电视墙背面与墙距离不小于0.8 m,侧面与墙之间距离不小于0.6 m。

(3)控制台、机柜内要有良好通风,所有进出机柜、控制台的电缆光缆、控制线、电源线均应按序排列,捆扎整齐、美观,加有永久性标识牌(标识牌最好用中文标注),如图6.2.12 所示。

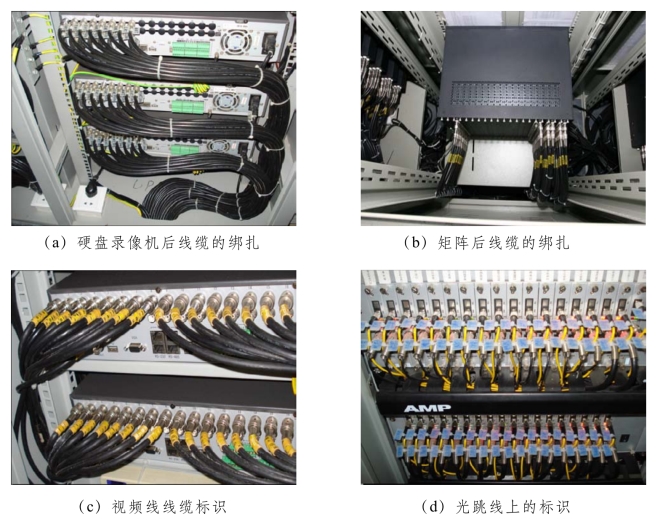

图6.2.12 设备安装工艺

3.控制中心设备安装、接线

(1)外围进控制中心线缆预留至最远安装位置,其中视频线多预留50~100 cm。

(2)监控系统矩阵主机、视频信号分配器、控制信号分配器宜靠近安装,尽量减少设备之间的跳线距离,上下安装间距不能小于200 mm,以便线缆捆扎和固定。

(3)监视柜和操作台横向走线尽量从底部托架穿过;监视柜的底部托架上不能直接放设备,以便二次走线和检修。

(4)管理计算机与矩阵操作键盘和报警主机操作键盘靠近安装,报警后方便调用监控图像和处理警情。

(5)接线全部采用压线端子,走线横平竖直,线缆标识清楚。(www.daowen.com)

(6)设备外壳、监视柜、操作台采用4 mm2 接地线接地,并采用螺杆与中心汇流排连接,接线采用O 型压线端子5-6 连接。

(7)防雷接地汇总至汇流排,再用16 mm2 接地线与建筑本体接地体连接,采用10-16 O型压线子压接,用M6×30 螺杆连接。

4.系统调试

(1)基本要求:系统调试前应编制完成系统设备平面布置图、走线图以及其他必要技术文件,调试工作应由项目责任人或有相当于工程师资格的专业技术人员主持,并编制调试大纲。

(2)调试前的准备:

①按工程施工要求,检查施工工程的质量,对施工中出现的问题,如错线、虚焊、虚接、开路或短路应予以解决,并有文字记录。

②按正式设计文件的规定,查验已安装的设备检修、型号、数量、备品备件等。

③系统在通电前应检查供电设备的电压、极性、相位等。

(3)系统调试:

①先对各种有源设备逐个进行通电检查,工作正常后方可进行系统调试。

②检查并调试摄像机的监控范围,聚焦环境照度与抗逆光效果等,使图像清晰度、灰度等达到设计要求。

③检查并调整对云台、镜头等的遥控功能,排除遥控延迟和机械冲击等不良现象,使监视范围达到设计要求。

④检查并调整视频切换控制主机的操作程序、图像切换、字符叠加等功能,保证工作正常。

⑤调整监视器、录像机、打印机、图像处理器、同步器、编码器、解码器等设备,保证工作正常。

⑥当系统具有报警联动功能时,应检查与调试自动开启摄像机电源,自动切换音视频列指定监视器,自动实时录像等功能,系统应叠加摄像时间,摄像机位置的标识符,并显示稳定,当系统需要灯光联动时,应检查灯光打开后图像质量是否达到设计要求。

⑦检查与调试监视图像与回放图像的质量,在正常工作照明环境下,监视图像质量不应低于现行图像标准GB 50198—2011 规定的4 级,回放图像质量不低于3 级,至少能辨别人的面部特征。
