1.前端设备安装的一般要求

（1）摄像机安装在监视目标附近不易受外界损伤的地方，安装位置不影响现场设备运行和人员正常活动。安装的高度，室内距地面2.5～5 m；室外距地面3.5～10 m。

（2）室外环境下采用室外全天候防护罩，保证各种天气下使用。

（3）摄像机镜头应避免强光直射，保证摄像管靶面不受损伤。镜头视场内，没有遮挡监视目标的物体。

（4）摄像机镜头从光源方向对准监视目标，避免逆光安装；当需要逆光安装时，应降低监视区域的对比度。

（5）摄像机的安装应牢靠、紧固。

（6）在高压带电设备附近架设摄像机时，根据带电设备的要求，确定安全距离。

（7）从摄像机引出的电缆宜留有1 m 的余量，不得影响摄像机的转动。摄像机的电缆和电源线应固定，不用插头承受电缆的自重。

（8）云台及云台解码器与摄像机的接线连接方式应严格按照云台解码器的产品说明书执行。

（9）摄像机在安装时每个进线孔采用专业的防水胶或热熔胶做好防止水、水蒸气等流入的措施，以免对摄像机电路造成损坏。

2.室内云台摄像机、枪式摄像机的安装工艺

安装前的准备工作：拿出摄像机、镜头、电源适配器、支架，准备好工具和配件（胶塞、螺丝、螺丝批、小锤、电钻等必要工具），按事先确定的安装位置，检查好胶塞和自攻螺丝的大小型号，试一试支架螺丝和摄像机底座的螺口是否合适，预埋的管线接口是否处理好，测试电缆是否畅通，就绪后进入安装程序。

（1）拿出摄像机和镜头，按照事先确定的摄像机镜头型号和规格，仔细装上镜头，注意不要用手碰镜头和CCD，确认固定牢固后，接通电源，连通主机或现场使用监视器、小型电视机等调整好光圈焦距。

（2）打开护罩上盖板和后挡板，抽出固定金属片，将摄像机固定好，将电源适配器装入护罩内，理顺电缆，固定好，装到支架上，如图6.2.8 和图6.2.9 所示。

（3）拿出工具，按照事先确定的位置，装好支架。检查牢固后，将摄像机按照图纸设计的方向装上，确定安装支架前，先在安装的位置通电测试一下，以便得到更合理的监视效果。(www.daowen.com)

（4）把焊接好的视频电缆BNC 插头插入视频电缆的插座内，用插头的两个缺口对准摄像机视频插座的两个固定柱，插入后顺时针旋转即可，确认固定牢固、接触良好。将电源适配器的电源输入端焊接牢固并做好绝缘，电源输出插头插入监控摄像机的电源插口，并确认牢固度，理顺线缆后复位上护罩的盖板和后挡板。

（5）把电缆的另一头按同样的方法接入DVR 或监视器等机房后端设备，接通机房后端设备和摄像机电源，通过监视器调整摄像机角度到预定范围，并调整摄像机镜头的焦距和清晰度，下一步可进入录像设备和其他控制设备调试工序。

图6.2.8　室内吊顶式摄像机的安装示意图

图6.2.9　室内挂壁式摄像机的安装示意图

3.室外云台摄像机、枪式摄像机的安装

室外云台、枪式摄像机的安装调试与室内安装步骤相同，但护罩选用室外防水型护罩并加装前端防雷装置。

（1）摄像机立杆一般采用不锈钢锥形杆，杆的基础按图纸要求施工，立杆的中心线安装时必须与水平面垂直，摄像机的云台部件或枪式摄像机的支架通过抱箍或立杆自带的基座固定在立杆上，如图6.2.10 和图6.2.11 所示。

（2）在每根立杆顶端加装避雷针一根，用于防范直击雷；枪式摄像机安装视频信号线、电源线二合一防雷器，云台式摄像机安装视频信号线、控制信号线、电源线三合一防雷器。防雷器的接地非常重要，如果接地没有做好，防雷器起不了作用，要求接地地阻应做到小于4 Ω。

（3）摄像设备接地具体措施：摄像机安装在立杆上，如现场土壤情况较好（石沙等不导电物质较少）的情况下，可以利用立杆直接接地，把摄像机与防雷器的地线直接焊接在立杆上。反之，如果现场土壤情况恶劣（石沙等不导电物质较多），则要借用导电设备，利用扁钢与角钢等，使用40*3 的扁钢沿立杆拉下，防雷器和摄像机的地线与扁钢妥善焊接，用角钢打入地底2～3 m，与扁钢焊接好。地阻测试根据国标小于4 Ω即可。

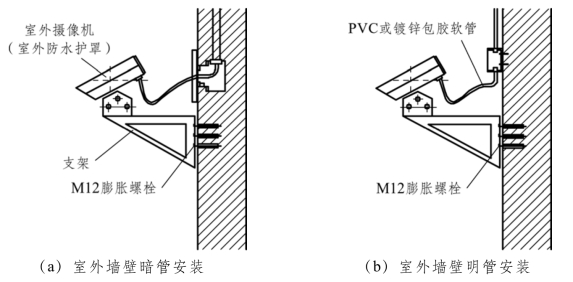

图6.2.10　室外挂壁式摄像机的安装

图6.2.11　室外立杆安装
