1.线缆布放一般标准

（1）线缆完好无损，外皮完整，中间严禁有接头和打结的地方。

（2）线缆布放时，连接正确，保持其顺直、整齐，布放时线缆应按一定顺序。

（3）线缆拐弯应均匀、圆滑、一致，弯弧外部保持垂直或水平成直线。

（4）线缆布放绑扎整齐，绑扎的线扣间距均匀，松紧适度，不得绑扎过紧。

（5）线缆走线方便、美观，每期工程线缆沿线缆走道一侧布放，尽量留出扩容空间，以便于维护和将来扩容。

（6）布放线缆时，每条线缆的两端有明显标志，以便于连接和检查，线缆标签应贴（绑）于线缆两端的明显处且不易脱落。

（7）信号线与电源线分开敷设，不互相缠绕，平行走线，并避免在同一线束内。在同一线缆走道上布放时，间距不小于200 mm。信号线及电源线在机架内布放时，分别在两侧走线。

（8）线缆穿越上、下层或水平穿墙时，用防火封堵材料将洞孔堵实。

（9）DC 12 V 供电的普通摄像机工作电流约为200～300 mA，一体化摄像机为 350～400 mA。如果摄像机的数量较少（5 台以内）且摄像机与监控主机的距离较近（少于50 m），每台摄像机可单独布RVV 2×0.5 电源线到监控室并用小型变压器供电。如果摄像机的数量较多，则应采用大功率的12 V 直流稳压电源集中供电。

（10）在方案设计和施工过程中，要考虑到所有摄像机的总功率和由传输线路所造成的电压降。对于一幢楼的监控，施工时一般用2 条2.5～6 mm2 的铜芯双塑线作为电源的主干由监控室引至线井，并沿线井走至各摄像机所在楼层的线井。对于楼层各摄像机的供电，可由该层线井引1 条RVV2×1 或RVV2×1.5（若该层的摄像机数量超过6 台）电源线给摄像机供电，或用RVV2×0.5 护套线一一对应供电，如图6.2.2 所示。

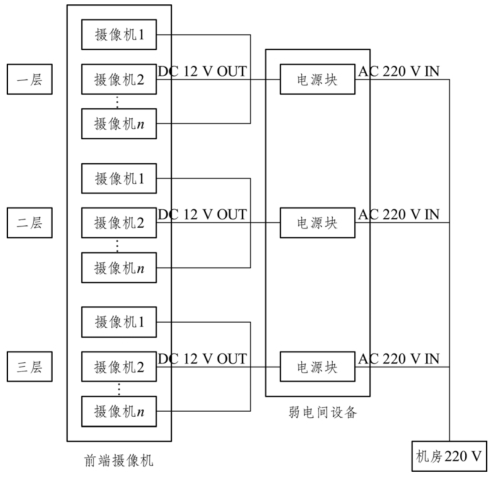

图6.2.2　系统电源线布放示意图

2.线缆的绑扎标准

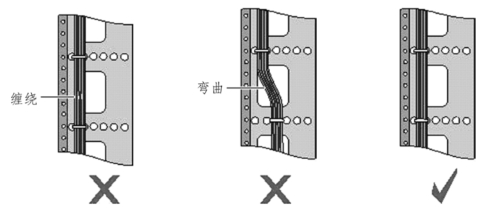

（1）对于插头处的线缆绑扎应按布放顺序进行绑扎，防止电缆互相缠绕，电缆绑扎后应保持顺直，水平电缆的扎带绑扎位置高度应相同，垂直线缆绑扎后应能保持顺直，并与地面垂直，如图6.2.3 所示。

图6.2.3　插头附近的扎带示意图

（2）选用扎带时应视具体情况选择合适的扎带规格，尽量避免使用多根扎带连接后并扎，以免绑扎后强度降低。扎带扎好后应将多余部分齐根平滑剪齐，在接头处不得带有尖刺，如图6.2.4 所示。

图6.2.4　扎带绑扎形式示意图

（3）电缆绑扎成束时，一般是根据线缆的粗细程度来决定两根扎带之间的距离。扎带间距应为电缆束直径的3～4 倍，如图6.2.5 所示。

(www.daowen.com)

图6.2.5　电缆绑扎成束示意图

（4）绑扎成束的电缆转弯时，扎带应扎在转角两侧，以避免在电缆转弯处用力过大造成断芯的故障，如图6.2.6 所示。

图6.2.6　电缆转弯绑扎示意图

（5）机柜内电缆应由远及近顺次布放，即最远端的电缆应最先布放，使其位于走线区的底层，布放时尽量避免线缆交错，如图6.2.7 所示。

图6.2.7　机柜内线缆布放示意图

3.信号线的布放及连接标准

（1）信号线线缆的规格、位置、路由和走向符合施工图的规定，线缆排列必须整齐，外表无损伤。

（2）信号线绑扎在垂直桥架上，绑扎后的线缆互相紧密靠拢，外观平直整齐，线扣间距均匀，松紧适度。

（3）在水平桥架内布放信号线不绑扎，线缆应顺直，尽量不交叉。在线缆进出线槽部位和转弯处应绑扎或用塑料扎带捆扎。

（4）静电地板下布放的线缆，注意应顺直不凌乱，避免交叉，并且不得堵住空调送风通道。信号线与设备连接时，用剥线钳把线缆端头剥开，分线按顺序，不得将每组芯线互绞打开；线缆与设备连接方法应符合厂家有关规定；线缆与设备连接时，芯线从端子根部开始，不露铜，芯线无损伤。电缆的弯曲半径不小于电缆外径的15 倍，避免不必要的信号损失。

4.视频线的布放及连接标准

（1）视频线线缆的规格、位置、路由和走向符合施工图的规定，线缆排列整齐，外表无损伤。

（2）绑扎后的线缆互相紧密靠拢，外观平直整齐，线扣间距均匀，松紧适度。

（3）在槽道内布放视频线不绑扎，线缆顺直，尽量不交叉。在线缆进出槽道部位和转弯处应绑扎或用塑料卡捆扎固定。

（4）活动地板下布放的视频线，顺直不凌乱，避免交叉，不堵住空调送风通道。

（5）布放视频电缆时，由缆盘上放出并保持松弛弧形，电缆布放过程中无扭转，严禁打小圈、浪涌等现象发生。

（6）视频线线缆余留长度统一，同轴电缆各层的开剥尺寸与电缆插头相应部分相适合。

（7）室外同轴电缆干线接头使用防水F 头/贯通头，接头工艺符合要求，接头不虚焊。屏蔽线的端头处理：剖头长度一致，与同轴接线端子的外导体接触良好。

（8）传送摄像机到视频服务器的视频模拟信号，控制在200 m 之内，采用SYV75-5或SYV75-3 电缆（一般来讲，75-3 电缆可以传输150 m，75-5 可以传输300 m，75-7 可以传输 500 m）。距离超长，视频电缆传送达不到视频质量要求时，可考虑采用光纤光缆来解决。
