1.简单的监控系统
简单的监控系统由前端摄像机、控制设备、传输线缆、存储设备、显示设备、键盘组成,如图6.1.18 所示。前端摄像机可由枪形摄像机、球形摄像机、云台摄像机、网络摄像机等多种摄像机构成;控制设备主要负责多种设备的相互连接和视频信号的切换;传输线缆可以采用双绞线、同轴电缆、光纤或是无线等多种方式;显示设备采用的LED 显示器;存储设备采用硬盘录像机;键盘用于控制摄像机的方向和图像的缩放。

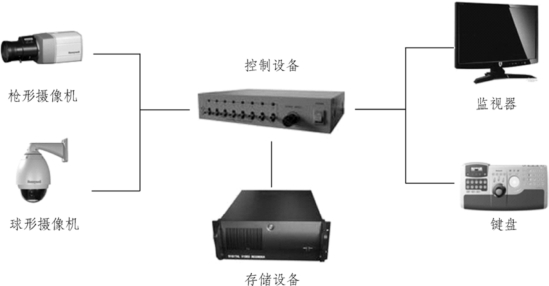

图6.1.18 简单的监控系统系统拓扑图
2.半数字监控系统
半数字监控系统由前端摄像机、视频编码器、DVR 硬盘录像机、存储设备、控制键盘、视频解码器、电视墙等组成,如图6.1.19 所示。前端摄像机可由枪形摄像机、球形摄像机、云台摄像机、网络摄像机等多种摄像机构成,摄像机通过视频编码器和TCP/IP 网络互联;传输网络采用TCP/IP 网络传输;显示设备采用电视墙(可以分屏显示),并通过视解码器和TCP/IP 网络互联;存储设备采用HUS-VMS 存储和HUS-NVR 存储;键盘用于控制摄像机的方向和图像的缩放。

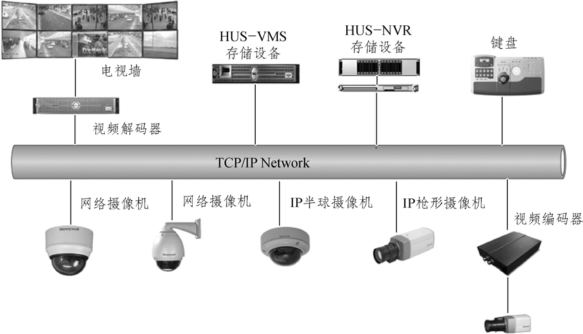

图6.1.19 半数字监控系统(DVR 型)(www.daowen.com)
3.数字IP 监控系统
数字IP 监控系统由前端摄像机、存储设备、控制键盘、电视墙等组成,如图6.1.20 所示。前端摄像机可由IP 枪形摄像机、IP 球形摄像机、网络摄像机等多种摄像机构成,摄像机直接和TCP/IP 网络互联,不需要编码器;传输网络采用TCP/IP 网络传输;显示设备采用电视墙(可以分屏显示),并通过视解码器和TCP/IP 网络互联;存储设备采用HUS-VMS 存储和HUS-NVR 存储;键盘用于控制摄像机的方向和图像的缩放。

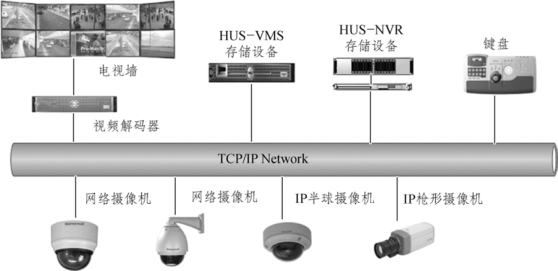

图6.1.20 数字IP 监控系统
4.混合数字监控系统
混合数字监控系统由前端摄像机、存储设备、控制键盘、电视墙等组成,如图6.1.21 所示。前端摄像机可由IP 枪形摄像机、IP 球形摄像机、网络摄像机等多种摄像机构成,摄像机直接和TCP/IP 网络互联,不需要编码器;传输网络采用TCP/IP 网络传输;显示设备采用电视墙(可以分屏显示),并通过视解码器和TCP/IP 网络互联;存储设备采用HUS-VMS 存储和HUS-NVR 存储;键盘用于控制摄像机的方向和图像的缩放。
图6.1.21 混合数字监控系统
