1.用途与分类

1）稳定光源

光源在光纤测量中用于输出高稳定的光波，是光特性测试不可缺少的信号源，如图4.3.9所示。对现成的光纤系统，通常也可把系统的光发射端机当作稳定光源。如果端机无法工作或没有端机，则需要单独的稳定光源。稳定光源的波长应与系统端机的波长应尽可能一致。

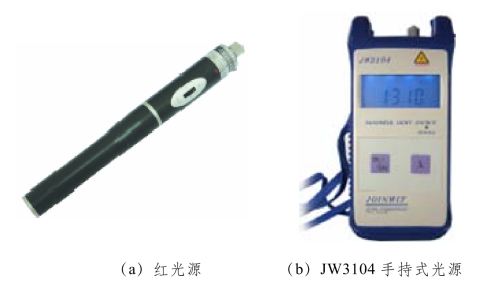

图4.3.9　光源实物图

光纤通信测量中使用的稳定光源有半导体激光二极管（LD）式稳定光源和发光二极管（LED）式稳定光源，发光元件输出近红外850 nm、1310 nm 和1550 nm 波长的单色光。

2）光功率计

光功率计是测量光功率大小的仪表，是光纤通信系统中最基本，也是最主要的测量仪表，如图4.3.10 所示。光功率计可直接测量光功率，与稳定化光源配合使用还可测量光纤的传输损耗和光纤元件的插入损耗。若与其他仪器设备配合使用，则可对光纤的其他各主要参数进行测量。

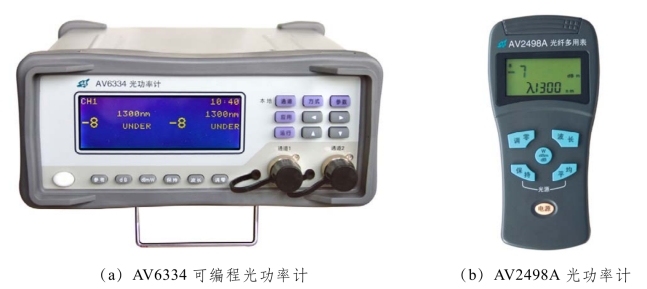

图4.3.10　光功率计实物图

光功率计的种类很多，根据显示方式的不同，可分成模拟显示型和数字显示型两类；根据可接收光功率大小的不同，可分成高光平型（测量范围为10～40 dBm）、中光平型（范围为0～55 dBm）和低光平型（范围为0～90 dBm）三类；根据光波长的不同，可分为长波长型（范围为1.0～1.7 m）、短波长型（范围为0.4～1.1 m）和全波长型（范围为0.7～1.6 m）三类。此外，根据接收方式的不同，还可将光功率计分成连接器式和光束式两类。

2.各功能键作用

本单元以AV2498A 光源/光功率计为例说明其使用方法，其面板图如图4.3.11 所示。

图4.3.11　光源/光功率计面板(www.daowen.com)

光源/光功率计各功能键作用如表4.3.2 所示。

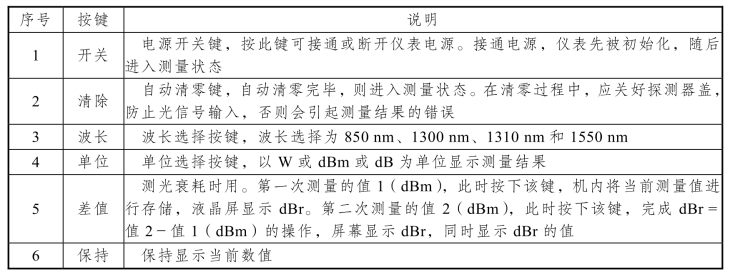

表4.3.2　光源/光功率计各功能键作用

3.操作步骤

光源/光功率计主要用来测试光纤的连续性、输入输出光功率和衰减值。光源/光功率计的型号有很多种，可根据实际情况选择适合的仪表。

第1 步：连接光源、光功率计和被测光纤。

第2 步：开机预热3～5 min，使输出光功率稳定。

第3 步：按清除键，清除仪表内存数据。

第4 步：设置光源输出光功率（dBm）和光波长（nm）；设置光功率计测试单位（dBm）和波长（nm）。

第5 步：在显示屏上读取测试数据并记录。

注意事项：

（1）为了保证性能测试的准确性，要求光纤跳线与光功率测试输入端口紧密连接，并且保持光纤端面的清洁。

（2）仪器在不使用的时候应关闭防尘盖。

（3）仪器内部的充电电路，可在使用直流电源供电时充电，储存超过半年的电池要定期充放电。
