智能建筑综合布线工程测试中，最常使用的测试仪器是Fluke（福禄克）系列的电缆分析仪，它具功能强大、精确度高、故障定位准确等优点。Fluke 公司生产的电缆分析仪主要有DSP 和DTX 两个系列。DSP（数字信号处理）是第一代线缆分析仪使用的核心技术，其代表的产品有DSP100、DSP400、DSP4000 系列等。DTX（综合了数字技术）是新一代测试仪表，其代表产品有DTX1200、DTX1800 等。

1.各功能键作用

本单元以Fluke DTX-1800 电缆分析仪为例说明其使用方法，其面板图如图4.3.1 所示。

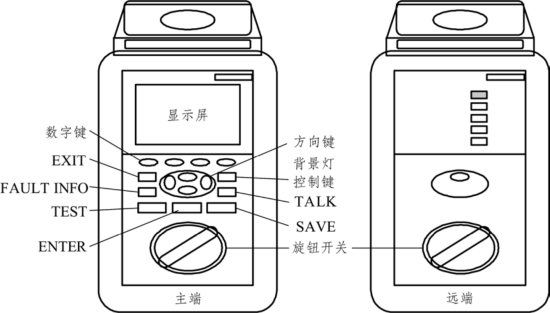

图4.3.1　F luke DTX-1800 电缆分析仪主机正面和侧面图

Fluke DTX-1800 电缆分析仪各功能键作用如表4.3.1 所示。

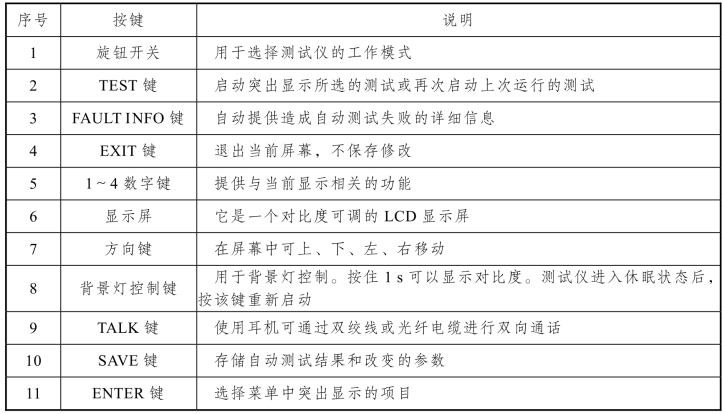

表4.3.1　F luke DTX-1800 电缆分析各功能键作用

2.电缆测试步骤

本单元以Fluke DTX-1800 电缆分析仪为例说明其使用方法，具体测试步骤如下。

第1 步：按图4.3.2 连接电缆分析仪和被测双绞线。

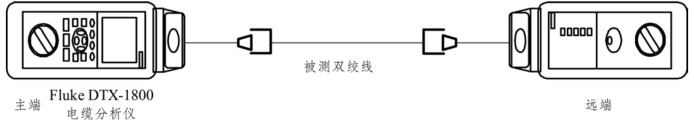

图4.3.2　双绞线测试接线图

第2 步：开机，显示测试的介质和标准等，如图4.3.3 所示。选择GB 50312—2007 Cat5e PL 标准，如图4.3.4 所示。

(www.daowen.com)

图4.3.3　开机界面

图4.3.4　选择测试标准

图4.3.5　选择双绞线类型

第3 步：设置。将旋转开关转至SETUP（设置），然后选择双绞线，如图4.3.5 所示。从其选项卡中选择要测试的线缆类型，如选择Cat 5e UTP（非屏蔽超五类双绞线）。

第4 步：测试。将旋转开关转至AUTOTEST，然后开启智能远端，按TEST 键开始测试，如图4.3.6 所示。测试完毕显示参数列表概要，如图4.3.7 所示。

第5 步：保存、查看、删除结果。用光标选择需要的字母/数字给测试结果命名，按下SAVE 键保存测试结果。旋钮置于SPECIAL FUNCTION 挡，选择并进入“查看/删除结果”，如图4.3.8 所示。

图4.3.6　开始测试

图4.3.7　测试完成

图4.3.8　查看/删除结构
