1.使用光源/光功率计测试
光源/光功率计主要用来测试光纤的损耗值。光源/光功率计的型号有很多种,可根据实际情况选择适合的仪表。
1)截断法
截断法是一种测量精度最好的方法,但需要截断光纤, 可以在一个或多个波长上测试衰减。
第1 步:按图4.2.1 连接光源、光功率计和被测光纤。
图4.2.1 光源/光功率计测试接线图
注:光连接器件可以为工作区TO、管理间FD、设备间BD、建筑群CD 的FC、SC、ST、LC 等连接器件。
第2 步:开机预热3~5 min,使输出光功率稳定。
第3 步:按清除键,清除仪表内存数据。
第4 步:设置光功率计测试单位为dBm,波长为nm。
第5 步:记录光纤输出端(或远端)的输出光功率为P1(dBm)。
第6 步:在不破坏输入条件的情况下,按图4.2.2 连接光源、光功率计和被测光纤。
图4.2.2 光源/光功率计测试接线图
第7 步:按清除键,清除仪表内存数据。
第8 步:在不破坏输入条件的情况下,在离光源几米的地方截断光纤,测试近端输出光功率P2,光纤的损耗(衰减)为α=|P1-P2|/L。
第9 步:重复第6 步到第8 步,多次测量取平均值。
2)插入法
插入法具有非破坏性的特点, 但不如截断法精确。
第1 步:按图4.2.3 连接光源、光功率计和被测光纤。
第2 步:开机预热3~5 min,使输出光功率稳定。
第3 步:按清除键,清除仪表内存数据。
第4 步:设置光功率计测试单位为dBm,波长为nm。
第5 步:记录光纤输出端(或远端)的输出光功率为P1。
第6 步:在不破坏输入条件的情况下,按图4.2.3 连接光源、光功率计和被测光纤。
(www.daowen.com)
图4.2.3 光源/光功率计测试接线图
第7 步:按清除键,清除仪表内存数据。
第8 步:记录光纤输出端(或远端)的输出光功率为P2,光缆损耗(衰减)为α=|P1-P2|。
第9 步:重复第6 步到第8 步,多次测量取平均值。
2.使用光时域反射仪(OTDR)测试
光时域反射仪(OTDR)主要用来测试光纤的长度、衰减、接头损耗、事件点的位置等。光时域反射仪(OTDR)的型号有很多种,本书以安捷伦E6000C 型光时域反射仪(OTDR)为例来介绍光纤衰减常数的测量。
第1 步:按图4.2.4 连接OTDR 和被测光纤。

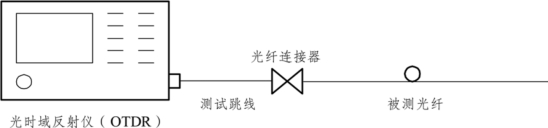

图4.2.4 光时域反射仪(OTDR)测试接线图
第2 步:开启OTDR 的电源,对OTDR 进行参数设置,如图4.2.5 所示。

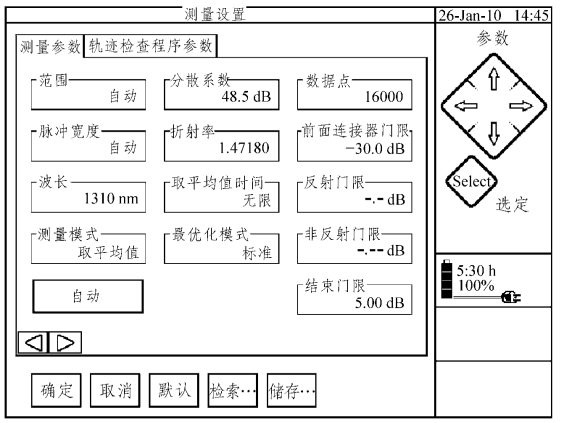

图4.2.5 OT DR 参数设置
波长选择:光系统的行为与传输波长直接相关,不同的波长有各自不同的光纤衰减特性及在光纤连接中有不同的行为:同种光纤,1550 nm 比1310 nm 对弯曲更敏感、1550 nm 比1310 nm 单位长度衰减更小、1310 nm 比1550 nm 测得熔接或连接器损耗更高。
脉冲宽度:脉宽控制OTDR 注入光纤的光功率,脉宽越长,动态测量范围越大,可用于测量更长距离的光纤,但长脉冲也将在OTDR 曲线波形中产生更大的盲区;短脉冲注入光平低,但可减小盲区。脉宽周期通常以ns 来表示。
折射率:现在使用的单模光纤的折射率基本在1.460 0~1.480 0 范围内,要根据光缆或光纤生产厂家提供的实际值来精确选择。对于G.652 单模光纤,在实际测试时若用1310 n m波长,折射率一般选择在1.468 0;若用1550 nm 波长,折射率一般选择在1.468 5。折射率选择不准,影响测试长度。
测量范围:OTDR 测量范围是指OTDR 获取数据取样的最大距离,此参数的选择决定了取样分辨率的大小。测量范围通常设置为待测光纤长度1~2 倍距离。
第3 步:按下测试键,输出指示灯亮,测试完毕指示灯灭,曲线稳定,如图4.2.6 所示。

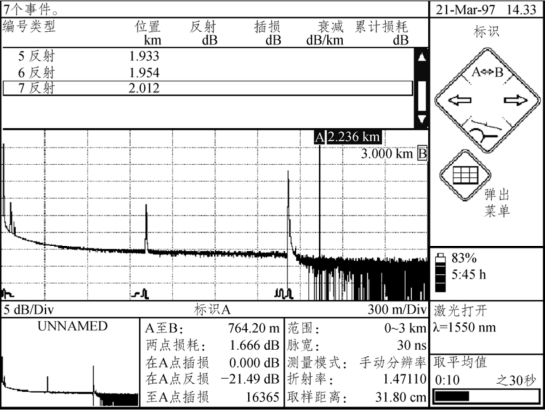

图4.2.6 测试曲线
第4 步:存储曲线(设置文件名,确认,储存测试结果),如图4.2.7 所示。

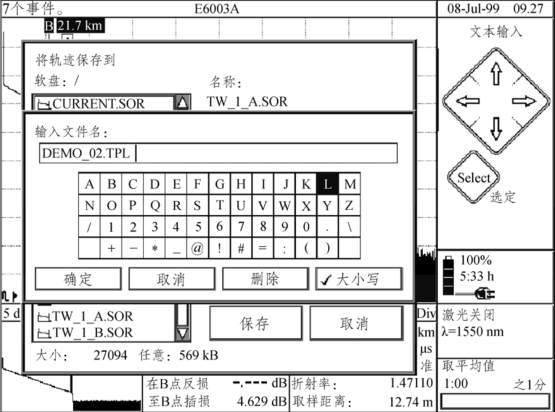

图4.2.7 曲线存档
第5 步:曲线分析,如图4.2.8 所示。

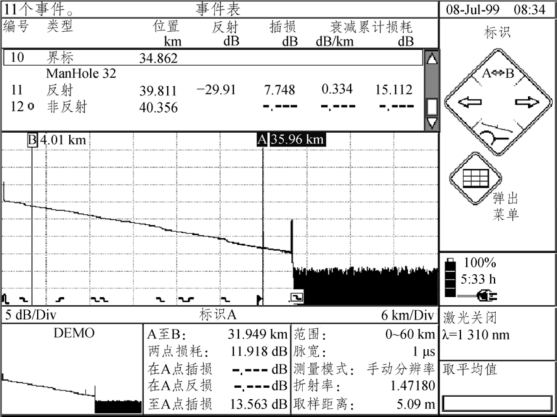

图4.2.8 曲线分析
根据储存曲线,确定游标AB;读取A 点损耗值P1 和B 点损耗值P2,单位为dB;读取AB 间的距离,即为光纤或光缆的长度;计算出AB 段光纤的动态范围和衰减常数。
