电气测试模型包括基本链路模型、通道模型和永久链路模型三种连接模型。

1.基本链路模型（Basic Link）

基本链路用来测试智能建筑综合布线中的固定链路部分。由于智能建筑综合布线承包商通常只负责这部分的链路安装，所以基本链路又被称为承包商链路。它包括最长90 m 的水平布线，两端可分别有一个连接点以及用于测试的两条各2 m 长的跳线，基本链路测试模型如图4.1.1 所示。

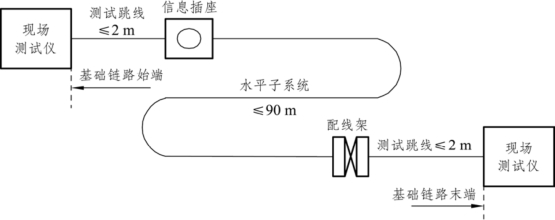

图4.1.1　基本链路测试模型

2.通道模型（Channel）

通道用来测试端到端的链路整体性能，又被称为用户链路。它包括最长90 m 的水平电缆，一个工作区附近的转接点，在配线架上的两处连接，以及总长不超过10 m 的连接线和配线架跳线，通道测试模型如图4.1.2 所示。(www.daowen.com)

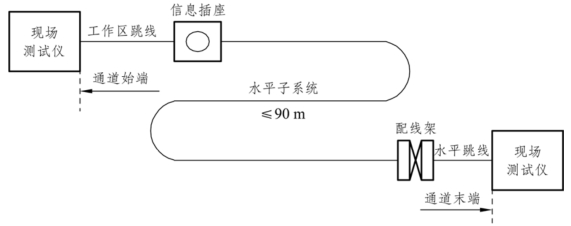

图4.1.2　通道测试模型

3.永久链路模型（Permanent Link）

永久链路又称固定链路，在国际标准化组织ISO/IEC 和TIA/EIA568B 所制定的增强5 类、6 类测试标准中定义了永久链路测试方式，它将代替基本链路方式。永久链路方式供工程安装人员和用户测量所安装的固定链路的性能。永久链路连接方式由90 m 水平电缆和链路中相关接头（必要时增加一个可选的转接/汇接头）组成，与基本链路方式不同的是，永久链路不包括现场测试仪插接线和插头，以及两端2 m 测试电缆，电缆总长度为90 m，而基本链路包括两端的2 m 测试电缆，电缆总计长度为94 m，如图4.1.3 所示。

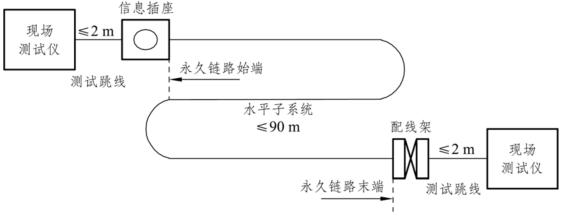

图4.1.3　永久链路测试模型

永久链路测量方式，排除了测量连线在测量过程本身带来的误差，使测量结果更准确、合理。在实际测试应用中，选择哪一种测量连接方式应根据需求和实际情况决定。使用通道链路方式更符合使用的情况，但由于它包含了用户的设备连线部分，测试较复杂，一般工程验收测试建议选择基本链路方式或永久链路方式进行。
