机柜由框架和盖板（门）组成，一般为长方体，落地放置，如图3.5.1 所示。机柜有宽度、高度和深度三个常规指标，其深度一般来说要小于800 mm，宽度分为600 mm 与800 mm两种，其前门一般都是透明的钢化玻璃门，对散热以及环境的要求不是很高。机柜内设备安装所占高度用一个特殊单位“U”表示，1 U=44.45 mm，如12 U 机柜尺寸通常为600 mm（宽）×800 mm（深）×1200 mm（高）。设备机柜可以分为标准机柜、服务器机柜、壁挂式机柜等。

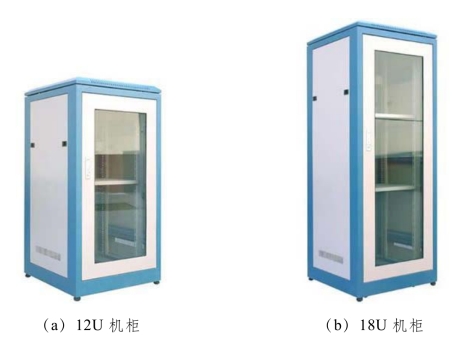

图3.5.1　机柜实物图

标准机柜的结构比较简单，主要包括基本框架、内部支撑系统、布线系统、通风系统。标准机柜根据组装形式和材料选用的不同，可以分成多种类型，机柜尺寸如表3.5.1 所示。

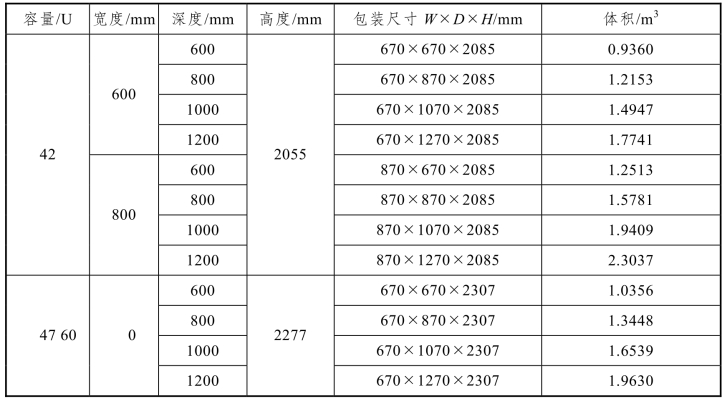

表3.5.1　标准机柜尺寸

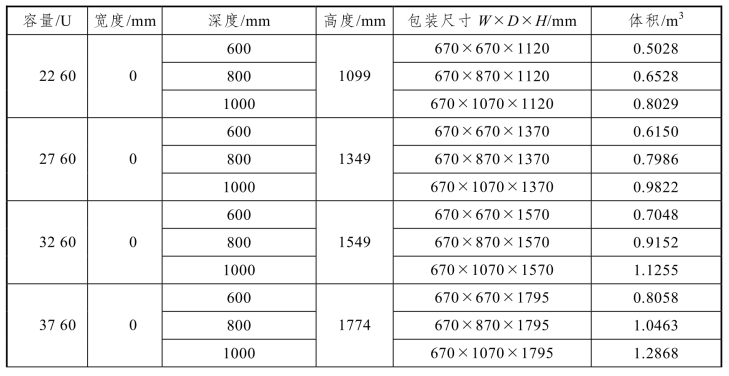

续表

服务器机柜由框架和盖板（门）组成，一般为长方体，落地放置。它为电子设备正常工作提供相适应的环境和安全防护，机柜尺寸如表3.5.2 所示。服务器机柜应具有抗振动、抗冲击、耐腐蚀、防尘、防水、防辐射等性能，以便保证设备稳定可靠的工作。服务器机柜应具有良好的使用性和安全防护设施，便于操作、安装和维修，并能保证操作者安全。(www.daowen.com)

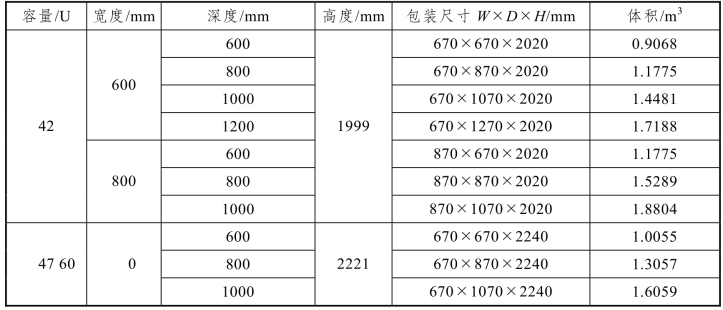

表3.5.2　服务器机柜尺寸

续表

壁挂机柜一般是冷轧钢板或合金制作的用来存放计算机和相关控制设备的物件，可以提供对存放设备的保护，屏蔽电磁干扰，有序、整齐地排列设备，方便以后维护设备，机柜尺寸如表3.5.3 所示。

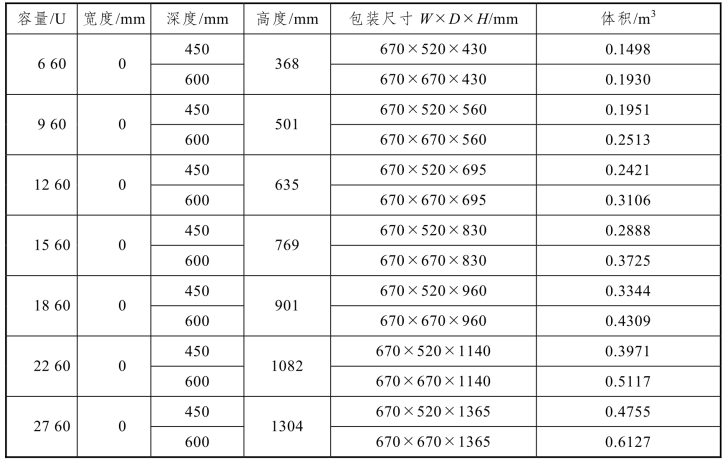

表3.5.3　壁挂机柜尺寸

机柜的材料与机柜的性能密切相关，制造机柜的材料主要有铝材和冷轧钢板两种。用铝材制造的机柜比较轻便，适合堆放轻型器材，且价格相对便宜。冷轧钢板制造的机柜具有机械强度高、承重大的特点。另外，机柜的制作工艺和表面油漆工艺，以及内部隔板、导轨、滑轨、走线槽、插座的精细程度和附件质量也是衡量机柜品质的重要指标。好的机柜不但稳重，符合主流的安全规范，而且设备装入平稳、固定稳固，机柜前后门和两边侧板密闭性好，柜内设备受力均匀，而且配件丰富，能满足各种应用的需要。
