1.同轴电缆连接器（BNC 连接器）

同轴电缆连接器，也称为BNC（Bayonet Nut Connector）连接器，为卡口形式，传送距离长、信号稳定、安装方便且价格低廉，实物如图3.4.38 所示。

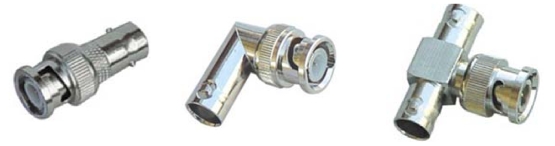

图3.4.38　同轴电缆连接器（BNC 连接器）

目前它还被大量用于通信系统中，如网络设备中的E1 接口（2M 接口）就是用两根BNC接头的同轴电缆来连接的，在高档的监视器、音响设备中也经常用来传送音频、视频信号。

2.同轴电缆连接器端接

1）器材与工具

根据同轴电缆连接器端接要求准备好斜口钳、剥线钳、六角压线钳、烙铁、焊锡等器材与工具。

2）操作步骤

第1 步：剥线。使用剥线钳将线缆绝缘外层剥去，如图3.4.39 所示。(www.daowen.com)

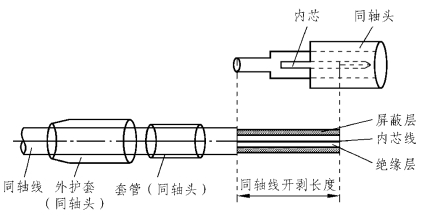

图3.4.39　同轴电缆的开剥

第2 步：焊接芯线。依次套入电缆头尾套，压接套管，将屏蔽网（编织线）往后翻开，剥开内绝缘层，露出芯线2.5 mm，将芯线（内导体）插入接头，注意芯线必须插入接头的内开孔槽中，最后上锡，如图3.4.40 所示。

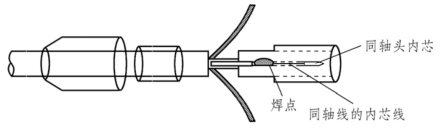

图3.4.40　同轴电缆的焊接

第3 步：装配BNC 接头。连接好芯线后，先将屏蔽金属套筒套入同轴电缆，再将芯线插针从BNC 接头本体尾部孔中向前插入，使芯线插针从前端向外伸出，最后将金属套筒前推，使套筒将外层金属屏蔽线卡在BNC 接头本体尾部的圆柱体，如图3.4.41 所示。

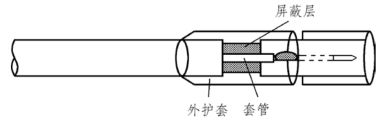

图3.4.41　同轴电缆屏蔽层安装

第4 步：压线。将屏蔽网修剪齐，余约6.0 mm，然后将压接套管及屏蔽网一起推入接头尾部，用六角压线钳压紧套管，最后将芯线焊牢。
