1）双绞线连接器
双绞线连接器是一种透明的塑料接插件，因为其看起来像透明的水晶，所以又称作水晶头。根据它的用途不同，连接网线的是RJ-45 连接器，连接电话线的是RJ-11 连接器，如图3.4.1 所示。

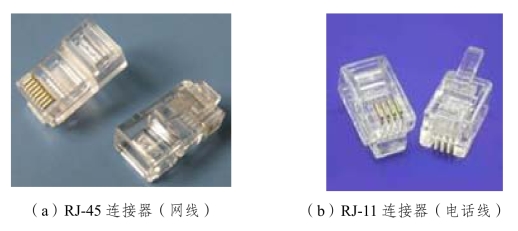

图3.4.1 双绞线连接器
新买来的RJ-45 插头（还未连接双绞线时）的头部有8 片平行的带“V”字形刀口的铜片并排放置，“V”字头的两尖锐处是较锋利的刀口。
2）EIA/TIA-568 标准
EIA/TIA-568 是由美国电子工业协会（EIA）和美国电信工业协会（TIA）共同制定的布线标准。该标准分为EIA/TIA T568A 和EIA/TIA T568B 两种，用于确定RJ-45 插座/连接头中的导线排列次序，如表3.4.1 所示。在国内，EIA/TIA T568B 配线图被认为是首选的配线图，EIA/TIA T568A 为可选配线图，主要用于交叉双绞线的制作。

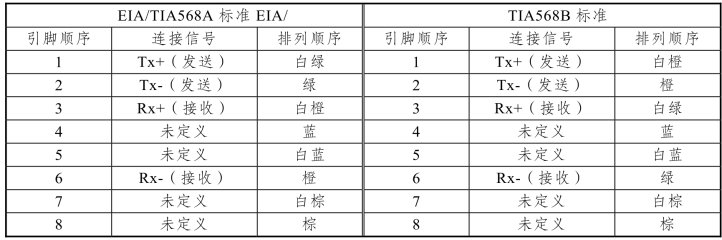

表3.4.1 EIA/TIA T568A 和EIA/TIA T568B 线序
在一个智能建筑综合布线工程中，可采用任何一种标准，但所有的布线设备及布线施工必须采用同一标准。
3）双绞线跳线的类型
（1）直通线。
两端水晶头的线序排列完全相同的跳线称为直通线，我国直通线通常采用T568B 标准制作，如表3.4.2 所示，适用于两个不同类型的设备互联，如计算机与交换机、计算机与集线器等。
表3.4.2 直通线线序
当一根网线接到网卡上时，其实网卡并没有用到网线内的所有4 对线（8 根），它只用了2 对线，即1 和2（橙色线对），3 和6（绿色线对）四根线，其中1、2 引脚用于发送数据（Tx+，Tx-），3、6 引脚用于接收数据（Rx+，Rx-）。

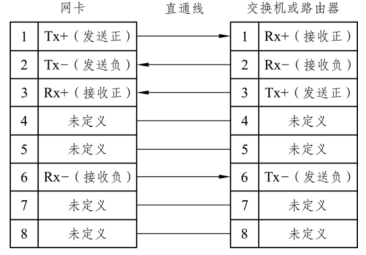

直通线网卡到交换机（集线器）接口的电气定义如图3.4.2 所示。通常电信号要一个正极性和一个负极性组成一个闭合回路信号才能通信，即Tx+（正发）→Rx+（正收）和Tx-（负发）←Rx-（负收）。
图3.4.2 直通双绞线接线图
（2）交叉线。
两端水晶头的线序排列完全不相同的跳线称为交叉线，即一端采用T568A 标准，另一端则采用T568B 标准，如表3.4.3 所示，适用于两个同类型的设备互联，如计算机至计算机等。
表3.4.3 交叉线线序

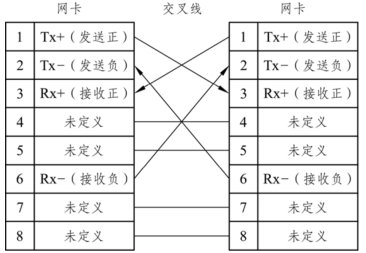

交叉线网卡到网卡接口的电气定义如图3.4.3 所示。交叉线原理同上，只是1 和2 使用绿色线对，3 和6 使用橙色线对。
图3.4.3 交叉双绞线接线图
4）信息模块

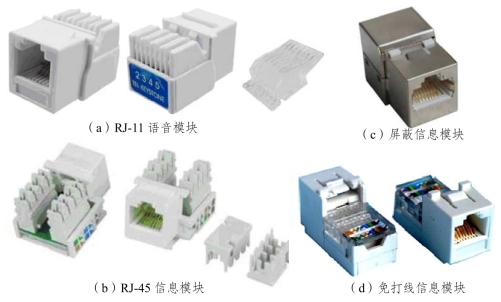

信息模块用于电缆的端接或终结。按照屏蔽类型的不同可以分为屏蔽和非屏蔽信息模块；按照传输速率的不同可以分为五类、超五类、六类、超六类信息模块；按照业务类型的不同可以分为语音、数据和光纤信息模块；按照线位数的不同可以分为四线位模块、六线位模块和八线位模块，其中四线位或六线位模块用于语音通信，八线位模块用于数据通信；按照是否需要使用打线工具可分为打线式信息模块和免打线式信息模块，实物如图3.4.4 所示。
图3.4.4 信息模块实物图
5）信息插座
信息插座的外形类似于电源插座，而且和电源插座一样也是固定于墙壁上的，其作用是为终端设备提供一个信息接口。信息插座通常由信息模块（包括语音模块、数据模块、电视模块和光纤模块等）、面板和底座组成。信息插座所使用的面板的不同决定着信息插座所适用的环境，而信息模块所遵循的通信标准决定着信息插座的适用范围。根据信息插座所使用的面板的不同，信息插座可以分为墙上型、桌上型和地上型三类。

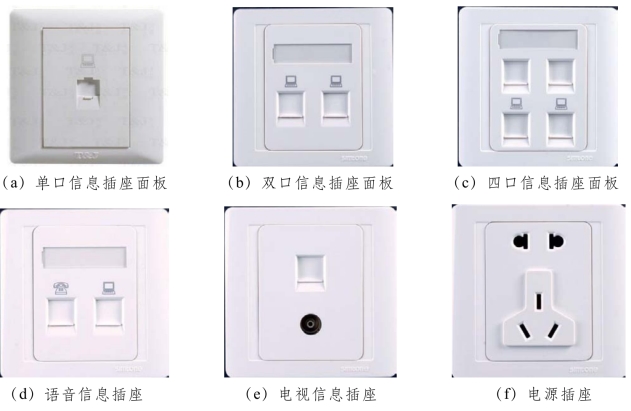

（1）墙上型。墙上型插座多为内嵌式插座，适用于与主体建筑同时完成的布线工程，主要安装于墙壁内或护壁板中，信息插座面板的类型可以分为单口、双口、四口、语音、电视、电源和信息等多种类型，实物如图3.4.5 所示。
图3.4.5 信息插座面板
常见的底盒，根据外形尺寸可以分为三种，86 型、120 型、118 型，其中信息插座常用的是86 型底盒。86 型底盒一般为86 mm×86 mm 正方形，底盒基本上都是一样的，面板因不同品牌和不同的型号各有不同，但都可以装在同一规格的86 盒里，实物如图3.4.6 所示。

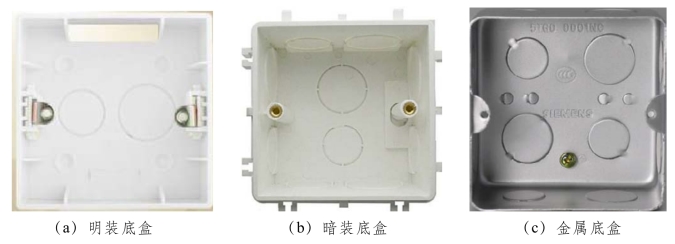

图3.4.6 信息插座底盒
墙上型插座面板一般为塑料制造，只适合在墙面安装，每只售价在5～20 元，具有防尘功能，使用时打开防尘盖，不使用时，防尘盖自动关闭。
（2）地上型。地上型插座也为内嵌式插座，大多为铜制，而且具有防水的功能，可以根据实际需要随时打开使用，主要适用于地面或架空地板，如图3.4.7 所示。地上型插座一般为黄铜制造，只适合在地面安装，每只售价在100～200 元，地弹插座面板一般都具有防水、防尘、抗压功能，使用时打开盖板，不使用时，盖好盖板与地面高度相同。
图3.4.7 地上型信息插座
图3.4.8 桌上型信息插座
（3）桌上型。桌上型插座适用于主体建筑完成后进行的网络布线工程，一般既可以安装于墙壁，也可以直接固定在桌面上，如图3.4.8 所示。桌面型面板一般为塑料制造，适合安装在桌面或者台面，在智能建筑综合布线系统设计中很少应用。
6）配线架选择
（1）语音配线架。
语音配线架又叫110 配线架，需要和110C 连接块配合使用。用于端接配线电缆或干线电缆，并通过跳线连接水平子系统和干线子系统。110 配线架有25 对、50 对、100 对、300对多种规格，实物如图3.4.9 所示。
110 配线架是由高分子合成阻燃材料压模而成的塑料件，它的上面装有若干齿形条，每行最多可端接25 对线。双绞线电缆的每根线放入齿形条的槽缝里，利用冲压工具就可以把线压入110C 连接块上。

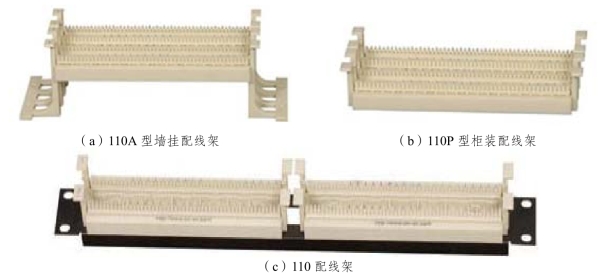

图3.4.9 1 10 配线架实物图
110C 连接块是一个单层耐火的塑料模密封器，内含熔锡快速接线夹子，当连接块被推入配线架的齿形条时，这些夹子就切开连线的绝缘层并建立起连接。连接块的顶部用于交叉连接，顶部的连线通过连接块与齿形条内的连线相连，110C 连接块有3 对线（110C-3）、4 对线（110C-4）和5 对线（110C-5）三种规格，如图3.4.10 所示。

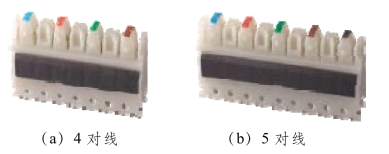

图3.4.10 常用4 对线和5 对线110C 连接块
（2）数据配线架。
数据配线架又称RJ-45 模块化配线架，用于端接水平电缆和通过跳线连接交换机等网络设备，如图3.4.11 所示。
图3.4.11 24 口数据配线架
模块配线架通常放置在布线配线系统中的接线间中，配置有若干个RJ-45 插座模块，比如24 端口配线架或48 端口配线架，它们分别表示带有24 个或48 个RJ-45 插座模块。
2.双绞线跳线的端接
1）器材与工具
根据双绞线跳线端接要求准备好5 类或超5 类或6 类UTP 双绞线、RJ-45 插头或RJ-11插头（水晶头）、一把专用的压线钳。
2）操作步骤
第1 步：剥线。用双绞线剥线器将双绞线塑料外皮剥去2～3 cm，如图3.4.12 所示。一般双绞线内部有一条柔软的尼龙绳，用于撕剥外皮，如果剥离部分太短，则不利于制作RJ-45接头，此时可以利用撕剥线撕开外皮。剥去外皮的双绞线如图3.4.13 所示。
图3.4.12 剥离外皮
图3.4.13 双绞线内部芯线

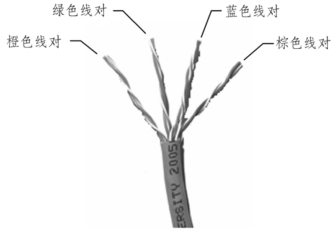

第2 步：排线。将露出的双绞线线对按照橙、绿、蓝、棕的顺序从左至右排列，如图3.4.14所示。将各个双绞线线对分开，白色的导线均位于左侧，如图3.4.15 所示。
图3.4.14 线对排序
图3.4.15 拆分双绞线线对
第3 步：理线。将绿色导线（左起第4 根）和蓝色导线（左起第6 根）对调，其余导线保持相对位置不变。此时导线的左起顺序为白橙/橙/白绿/蓝/白蓝/绿/白棕/棕，如图3.4.16 和图3.4.17 所示。
图3.4.16 对调后的线序
图3.4.17 整理导线(www.daowen.com)
第4 步：剪齐。用压线钳的切口将8 根导线整齐地剪断，如图3.4.18 所示。注意留下的长度要合适，一般为1～1.5 cm。不太熟练时可以拿RJ-45 连接头比对一下，以确定剪切位置，如图3.4.19 所示。
图3.4.18 剪齐导线
图3.4.19 比对剪切长度
第5 步：插入。一手以拇指和中指捏住水晶头，并用食指抵住，水晶头的方向是金属引脚朝上、弹片朝下，如图3.4.20 所示。另一只手捏住双绞线，用力缓缓将双绞线8 条导线依序插入水晶头，并一直插到8 个凹槽顶端，如图3.4.21 所示。
图3.4.20 准备插入连接头
图3.4.21 已经插入连接头
第6 步：检查。检查水晶头正面，查看线序是否正确；检查水晶头顶部，查看8 根线芯是否都顶到顶部。
第7 步：压接。确认无误后，将RJ-45 水晶头推入压线钳夹槽后，用力握紧压线钳，将突出在外面的针脚全部压入RJ-45 水晶头内，RJ-45 水晶头连接完成，如图3.4.22 和3.4.23所示。
图3.4.22 压制RJ-45 连接头
图3.4.23 制作完毕的RJ-45 连接头
3）双绞线测试
在双绞线制作完成后，一般需要使用专门的双绞线测试仪来判断双绞线的连通性。连通性测试仪采用8 根双绞线逐根自动扫描方式，快速测试STP/UTP 双绞线的连通性，该测试仪也可以测试同轴电缆的连通性。
第1 步：把双绞线两端的连接头分别插入主测试端和远程测试端的RJ-45 接口（即双绞线测试口A 和双绞线测试口B）。
第2 步：将主测试端开关拨至ON 挡或慢速S 挡。
第3 步：观察主测试端和远程测试端测试指示灯。如果是测试直通双绞线，则主测试端和远程测试端测试指示灯为1-2-3-4-5-6-7-8-G 逐个闪亮，若某一灯不亮则表示对应的导线不通。如果是测试交叉双绞线，则主测试端测试指示灯依然为1-2-3-4-5-6-7-8-G 逐个闪亮，而远程测试端测试指示灯的闪亮顺序为3-6-1-4-5-2-7-8-G，若某一灯不亮，则表示对应的导线不通。
3.信息模块端接
1）器材与工具

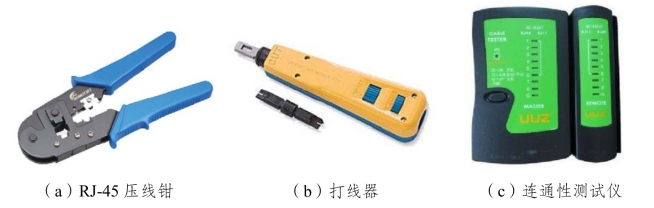

信息模块端接要求准备好信息模块、信息插座、打线器、压线钳和连通性测试仪等器材与工具，如图3.4.24 所示。
图3.4.24 信息模块端接工具
2）信息模块端接操作步骤
各厂家的信息模块结构有所差异，因此具体的模块压接方法各不相同，本任务以安普或TCL 信息模块压接为例介绍信息模块端接的具体操作步骤，其他厂家的产品参考厂家说明资料即可。
第1 步：使用剥线工具，在距线缆末端5 cm 处剥除线缆的外皮，如图3.4.25 所示。

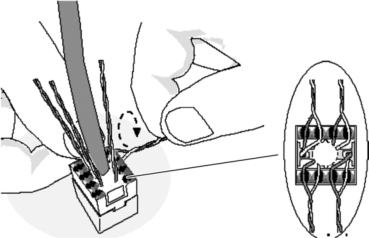

第2 步：将各线对分别按色标顺序压入模块的各个槽位内，如图3.4.26 所示。
图3.4.25 剥除线缆外皮
图3.4.26 将各线对压入信息模块各槽位内

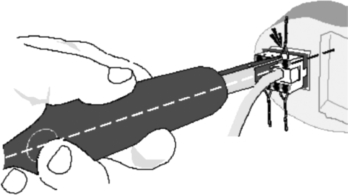

第3 步：使用打线工具加固各线对与插槽的连接，如图3.4.27 所示。
图3.4.27 使用打线工具加固线对与插槽的连接
3）信息插座操作步骤
模块端接完成后，接下来就要安装到信息插座内，以便工作区内终端设备的使用。各厂家信息插座安装方法有相似性，具体可以参考厂家说明资料即可。
第1 步：将已端接好的信息模块卡接在插座面板槽位内，如图3.4.28 所示。
第2 步：将已卡接了信息模块的面板与暗埋在墙内的底盒结合在一起，如图3.4.29 所示。
图3.4.28 模块卡接到面板插槽内
图3.4.29 面板与底盒结合在一起
第3 步：用螺丝将插座面板固定在底盒上，如图3.4.30 所示。
第4 步：在插座面板上安装标签条，如图3.4.31 所示。
图3.4.30 用螺丝固定插座面板
图3.4.31 在插座面板上安装标签条
4.配线架端接
1）器材与工具
需要准备语音配线架、数据配线架、压线钳、打线器、双绞线和相关模块等器材与工具。
2）语音配线架操作步骤
第1 步：将配线架固定到机柜合适位置，在配线架背面安装理线环。
第2 步：从机柜进线处开始整理电缆，电缆沿机柜两侧整理至理线环处，使用绑扎带固定好电缆，一般6 根电缆作为一组进行绑扎，将电缆穿过理线环摆放至配线架处，如图3.4.32和3.4.33 所示。

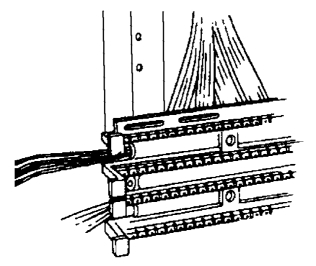

图3.4.32 整理线缆，剥去线缆外皮

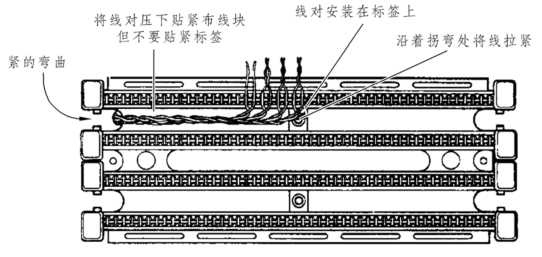

图3.4.33 压紧线对
第3 步：根据每根电缆连接接口的位置，测量端接电缆应预留的长度（大约25 cm），然后使用压线钳、剪刀、斜口钳等工具剪断电缆。
第4 步：根据电缆色谱排列顺序，将对应颜色的线对逐一压入槽内，然后使用110 打线工具固定线对连接，同时将伸出槽位外多余的导线截断（注意：刀要与配线架垂直，刀口向外），完成后的效果如图3.4.34 所示。

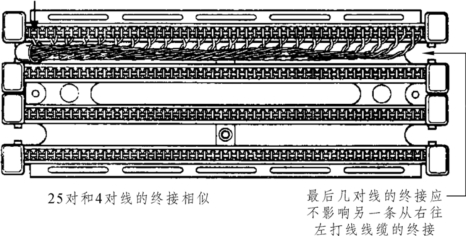

图3.4.34 1 10 型配线架的端接
第5 步：准备5 对打线工具和110 连接块，将连接块放入5 对打线工具中，把连接块垂直压入槽内，并贴上编号标签，注意连接端子的组合是：在25 对的110 配线架基座上安装时，应选择5 个4 对连接块和1 个5 对连接块，或7 个3 对连接块和1 个4 对连接块。从左到右完成白区、红区、黑区、黄区和紫区的安装。完成后如图3.4.35 所示。
图3.4.35 1 10 型配线架的端接完成

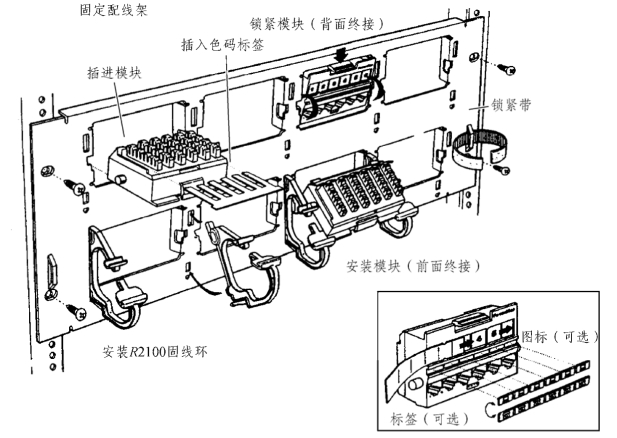

3）数据配线架端接
第1 步：将配线架固定到机柜合适位置，在配线架背面安装理线环。
第2 步：从机柜进线处开始整理电缆，电缆沿机柜两侧整理至理线环处，使用绑扎带固定好电缆，一般6 根电缆作为一组进行绑扎，将电缆穿过理线环摆放至配线架处。
第3 步：根据每根电缆连接接口的位置，测量端接电缆应预留的长度，然后使用压线钳、剪刀、斜口钳等工具剪断电缆。
第4 步：根据选定的接线标准，将T568A 或T568B 标签压入模块组插槽内。
第5 步：根据标签色标排列顺序，将对应颜色的线对逐一压入槽内，然后使用打线工具固定线对连接，同时将伸出槽位外多余的导线截断，如图3.4.36 所示。
图3.4.36 数据配线架的端接

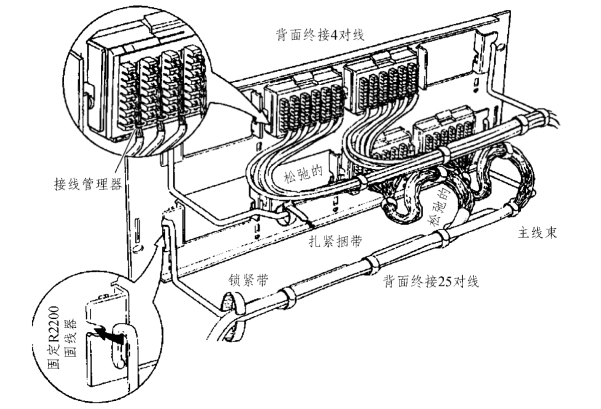

第6 步：将每组线缆压入槽位内，然后整理并绑扎固定线缆，如图3.4.37 所示，固定式配线架安装完毕。
图3.4.37 数据配线架的端接
