1.技术规范

根据建筑与建筑群智能建筑《综合布线系统工程验收规范》（GB 50312—2007）要求，桥架安装过程中应遵循以下技术规范：

（1）桥架由室外进入建筑物内时，桥架向外的坡度不得小于1/100。

（2）桥架与用电设备交越时，其间的净距不小于0.5 m。

（3）两组桥架在同一高度平行敷设时，其间净距不小于0.6 m。

（4）在平行图上绘出桥架的路由，要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高，如能绘制桥架敷设轴侧图，对材料统计将更精确。

（5）桥架支撑点（如立柱、托臂或非标准支、构架）的间距、安装方式、型号规格、标高，可同时在平面上列表说明，也可分段标出用不同的剖面图、单线图或大样图表示。

（6）对于线缆引下点位置及引下方式，一般而言，大批线缆引下可用垂直弯接板和垂直引上架，少量电缆引下可用导板或引管注明引下方式即可。

（7）桥架宜高出地面2.2 m 以上，桥架顶部距顶棚或其他障碍物不应小于0.3 m，桥架宽度不宜小于0.1 m，桥架内横断面的填充率不应超过50%。

（8）桥架内缆线垂直敷设时，在缆线的上端和每间隔1.5 m 处应固定在桥架的支架上；水平敷设时，在缆线的首、尾、转弯及每间隔3～5 m 处进行固定。

（9）在吊顶内设置时，槽盖开启面应保持80 mm 的垂直净空，线槽截面利用率不应超过 50%。

（10）布放在线槽的缆线可以不绑扎，槽内缆线应顺直，尽量不交叉，缆线不应溢出线槽，在缆线进出线槽部位，转弯处应绑扎固定。垂直线槽布放缆线应每间隔1.5 m 固定在缆线支架上。

（11）在桥架敷设线缆时，应对线缆进行绑扎，绑扎间距不宜大于1.5 m，扣间距应均匀，松紧适度。

（12）桥架水平敷设时，支撑间距一般为1.5～3 m，垂直敷设时固定在建筑物构体上的间距宜小于2 m。(www.daowen.com)

（13）金属线槽敷设时，在线槽接头处、间距3 m 处、离开线槽两端口0.5 m 处、转弯处设直至架或吊架。

2.安装步骤

第1 步：确定位置。根据建筑平面布置图，结合空调管线和电气管线等设置情况、是否方便维修，以及电缆路由的疏密来确定电缆桥架的最佳路由。在室内，尽可能沿建筑物的墙、柱、梁及楼板架设，如需利用综合管廊架设时，则应在管道一侧或上方平行架设，并考虑引下线和分支线尽量避免交叉，如无其他管架借用，则需自设立（支）柱。

第2 步：确定桥架的宽度。根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格，托臂的长度，支柱的长度、间距，桥架的宽度和层数。

第3 步：确定安装方式。根据场所的设置条件确定桥架的固定方式，选择悬吊式、直立式、侧壁式或是混合式，连接件和紧固件一般是配套供应的，此外，根据桥架结构选择相应的盖板。

①悬吊式。在楼板吊装桥架时，首先确定桥架安装高度和位置，并且安装膨胀螺栓和吊杆，其次安装挂板和桥架，同时将桥架固定在挂板上，最后在桥架开孔和布线，如图3.2.10所示。缆线引入桥架时，必须穿保护管，并且保持比较大的曲率半径。

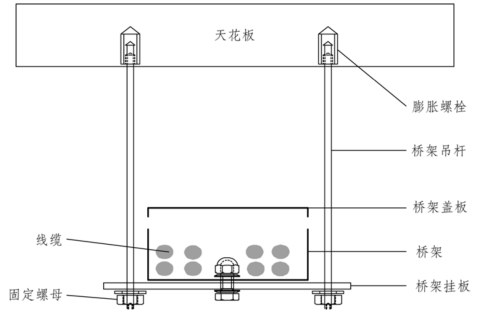

图3.2.10　悬吊式桥架示意图

②直立式。在楼道墙面安装金属桥架时，首先根据各个房间信息点出线管口的楼道高度，确定楼道桥架安装高度并且画线，其次先安装L 型支架或者三角形支架，按照2～3 个/m。支架安装完毕后，最后用螺栓将桥架固定在每个支架上，并且在桥架对应的管出口处开孔，如图3.2.11 所示。

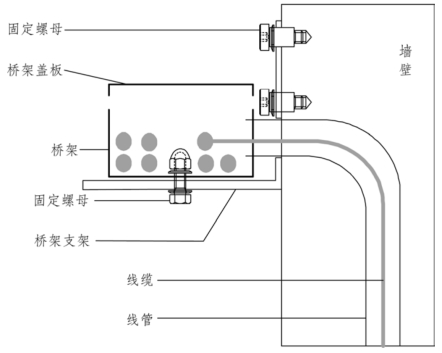

图3.2.11　直立式桥架示意图

第4 步：布线，见学习单元3.3。

第5 步：装桥架盖板。
