智能建筑布线工程的线槽、线管安装

1.技术规范

根据建筑与建筑群智能建筑《综合布线系统工程验收规范》(GB 50312—2007)要求,线槽、线管安装过程中应遵循以下技术规范。

图3.2.8 托盘式示意图

(1)线管加工要求:智能建筑综合布线工程使用的金属管应该符合设计文件的规定,表面不应有穿孔、裂缝和明显的凹凸不平,内壁应该光滑,不允许有锈蚀。为了防止在穿电缆时划伤电缆,管口应该没有毛刺和尖锐棱角。

(2)线管切割要求:在配管时,应根据实际需要的长度,对管子进行切割。管子的切割可使用钢锯、管子切割刀或电动切管机,严禁用气割。

(3)线管弯曲要求:在敷设线管时,应尽量减少弯头。每根线管的弯头不应超过3 个,直角弯头不应超过2 个,并不应有S 弯出现。管子无弯曲时,长度可达45 m;管子有1 个弯时,直线长度可达30 m;管子有2 个弯时,直线长度可达20 m;管子有3 个弯时,直线长度可达12 m。

(4)线管连接要求:金属管间的连接通常有短套管连接和管接头螺纹连接两种方法。套接的短套管或带螺纹的管接头的长度不应小于金属管外径的2.2 倍。暗管的管口应该光滑并加有绝缘套管,管口伸出部位应为25~50 mm。金属管的连接采用短套接时,施工简单方便;采用管接头螺纹连接则较为美观,可以保证金属管连接后的强度。无论采用哪一种方式,均应保证需要连接的金属管管口对准、牢固、密封。

(5)线管暗设要求:预埋在墙体中间的金属管内径不宜超过50 mm,楼板中的管径宜为15~25 mm,直线布管时一般应在30 m 处设置暗线盒。敷设在混凝土、水泥里的金属管,其地基应该坚实、平整,不应有沉陷,以保证敷设后的线缆安全运行。金属管道应有不小于0.1%的排水坡度。建筑群之间金属管埋没深度不应小于0.8 m;在人行道下面敷设时,不应小于0.5 m。金属管的两端应有标记,表示建筑物、楼层、房间和长度。

(6)线管明铺要求:线管的支持点间距有设计要求时应该按照规定进行施工,无设计要求时不应超过3 m,在距离接线盒0.3 m 处使用管卡固定,在弯头两边应用管卡固定。

(7)线槽加工要求:线槽应平整,无扭曲变形,内壁无毛刺,接缝处应平整,槽盖安装上后应平整、无翘角,所有线槽转弯位必须有45°过渡段,线槽内线的填充量不能超过60%。

(8)线槽安装要求:线槽安装位置应符合施工图规定,左右偏差视环境而定,最大不超过50 mm。线槽水平度每米偏差不应超过2 mm。垂直线槽应与地面保持垂直,并无倾斜现象,垂直度偏差不应超过3 mm。(www.daowen.com)

(9)线槽支撑保护要求:水平敷设时,支撑间距一般为1.5~2 m;垂直敷设时,固定在建筑物结构体上的支撑点间距宜小于2 m。

(10)线槽敷设要求:金属线槽敷设时,转弯处设置支架或吊架。塑料线槽底固定点间距一般为1 m。在活动地板下敷设线缆时,活动地板内净空不应小于150 mm。如果活动地板内作通风系统使用时,活动地板内净空不应小于300 mm。采用公用立柱作为吊顶支撑柱时,可在立柱中布放线缆。

(11)预埋金属线槽支撑保护要求:在建筑物中预埋线槽时可以根据不同的尺寸,按一层或二层设备,应至少预埋两根以上,线槽截面高度不宜超过25 mm。线槽直埋长度超过15 m时,或在线槽路由上出现交叉、转变时宜设置拉线盒,以便布放线缆和维护。

(12)底盒安装要求:安装在地面上的接线盒应防水和抗压,安装在墙面或柱子上的信息插座底盒、多用户信息插座盒及集合点配线箱体的底部离地面的高度宜为300 mm,距离电源插座200 mm。工作区的电源每1 个工作区至少应配置1 个220 V 交流电源插座,电源插座应选用带保护接地的单相电源插座,保护接地与零线应严格分开。

2.安装步骤

第1 步:确定线槽、线管规格。须按照需要容纳双绞线的数量来确定,选择常用的标准线槽规格,不要选择非标准规格。

第2 步:安装底盒。根据各个房间信息点出线管口在楼道或房间的高度,预留有进出线孔,方便进出线,底板上有2 个安装孔,用于将底座固定在墙面,如图3.2.9 所示。

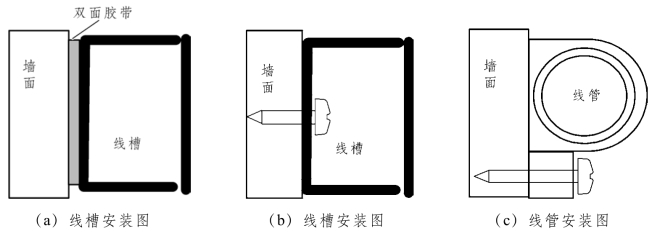

图3.2.9 安装线槽、线管示意图

第3 步:安装线槽、线管。根据各个房间信息点出线槽、线管口在楼道高度,确定楼线槽、线管安装高度,再使用双面胶、钉子、管卡等将线槽、线管固定在墙面,如图3.2.9 所示。注意安装的线槽、线管上下左右在一条直线上,转角处可使用相应的附件。

第4 步:线缆布放见学习单元3.3。

第 5 步:装线槽盖板(只有线槽需要,线管不需要)。将楼道全部线槽固定好以后,再将各个管口的出线逐一放入线槽,边放线边盖板,放线时注意拐弯处保持比较大的曲率半径。
