1.线槽、线管的类型与规格

1）线槽

线槽是指方形的线缆支撑保护材料，用于构建线缆的敷设通道，实物如图3.2.1 所示。在布线系统中使用的线管主要有金属线槽和塑料PVC 线槽两种。金属线槽又称槽式桥架，由槽底和槽盖组成，每根槽一般长度为2 m，槽与槽连接时使用相应尺寸的铁板和螺丝固定。塑料PVC 线槽是智能建筑综合布线工程中明敷管槽时广泛使用的一种材料。

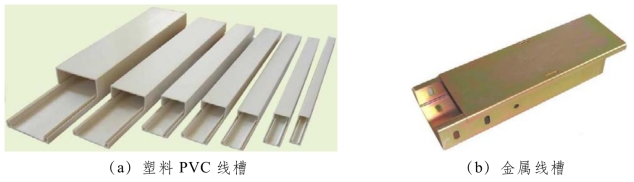

图3.2.1　线槽及其附件实物图

在智能建筑综合布线系统中一般使用的金属槽的规格有：50×100（mm）、100×100（mm）、100×200（mm）、100×300（mm）、200×400（mm）等。塑料槽从规格上讲有：20×12（mm）、25×12.5（mm）、25×25（mm）、30×15（mm）、40×20（mm）等。线槽配套的附件有：阳角、阴角、直转角、平三通、左三通、右三通、连接头、终端头、接线盒（暗盒、明盒）等，如表3.2.1 所示。

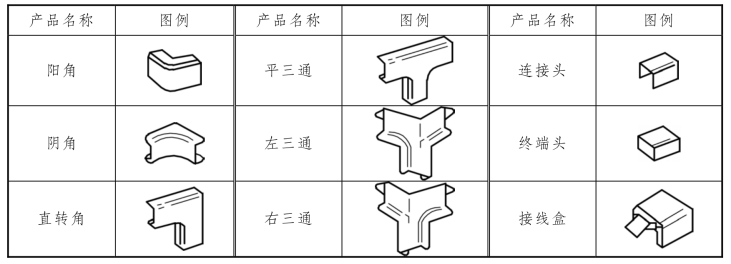

表3.2.1　PVC 线槽配套的附件

2）线管

线管是指圆形的线缆支撑保护材料，用于构建线缆的敷设通道，实物如图3.2.2 所示。在布线系统中使用的线管主要有塑料PVC 管和金属管（钢管）两种。一般要求线管具有一定的抗压强度，可明敷墙外或暗敷于混凝土内；具有耐一般酸碱腐蚀的能力，防虫蛀、鼠咬；具有阻燃性，能避免火势蔓延；表面光滑、壁厚均匀。

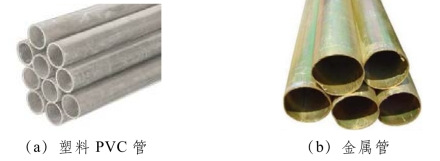

图3.2.2　线管实物图

金属管是用于分支结构或暗埋的线路，它的规格也有多种，以外径毫米（mm）为单位分类。工程施工中常用的管线有：D16、D20、D25、D32、D40、D50、D63、D25、D110 等规格。与管线安装配套的附件有：接头、螺圈、弯头、弯管弹簧、一通接线盒、二通接线盒、三通接线盒、四通接线盒、开口管卡、专用截管器、PVC 粗合剂等。

3）波纹管

波纹管如图3.2.3 所示，是一种内壁光滑、外壁呈中空波纹状并具密封胶圈的塑料管，由于外壁波纹，增加了管子本身的惯性距，提高了管材的刚性和承压能力，同时赐予了管子一定的纵向柔性。

图3.2.3　波纹管实物图

图3.2.4　7 孔蜂窝管实物图

4）蜂窝管(www.daowen.com)

蜂窝管是一种新型的光缆护套管，采用一体多孔蜂窝结构，便于光缆的穿入、隔离及保护，具有提高功效、节约成本、安装方便可靠等优点。PVC 蜂窝管有3 孔、4 孔、5 孔、6孔、7 孔等规格，7 孔蜂窝管如图3.2.4 所示。

5）底盒

信息点插座底盒按照材料组成一般分为金属底盒和塑料底盒，按照安装方式一般分为暗装底盒和明装塑料，按照配套面板规格分为86 系列和120 系列。

一般墙面安装86 系列面板时，配套的底盒有明装和暗装两种。明装底盒经常在改扩建工程墙面明装方式布线时使用，一般为白色塑料盒，外形美观，表面光滑，外形尺寸比面板稍小一些，为长84 mm，宽84 mm，深36 mm，底板上有若干个直径6 mm 的安装孔，用于将底座固定在墙面，正面有2 个M4 螺孔，用于固定面板，侧面预留有上下进线孔，如图3.2.5（a）所示。

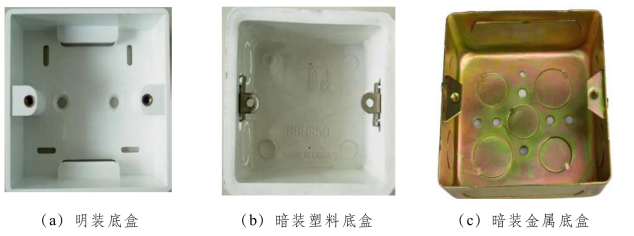

图3.2.5　底盒实物图

暗装底盒一般在新建项目和装饰工程中使用，暗装底盒常见的有金属和塑料两种。塑料底盒一般为白色，一次注塑成型，表面比较粗糙，外形尺寸比面板小一些，常见尺寸为长80 mm，宽80 mm，深50 mm，三面都预留有进出线孔，方面进出线，底板上有2 个安装孔，用于将底座固定在墙面，正面有2 个M4 螺孔，用于固定面板，如图3.2.5（b）所示。金属底盒一般一次冲压成型，表面都进行电镀处理，避免生锈，尺寸与塑料底盒基本相同，如图3.2.5（c）所示。

2.桥架的类型与规格

桥架通常是固定在楼顶或墙壁上的，主要用作线缆的支撑。桥架主要分为槽式桥架、梯式桥架、托盘式桥架，由支架、托臂和安装附件等组成。

1）槽式桥架

槽式桥架为全封闭式结构，如图3.2.6 所示。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。

2）梯式桥架

梯式桥架为开放式结构，如图3.2.7 所示。它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点，适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。

图3.2.6　槽式桥架示意图

图3.2.7　梯式桥架示意图

3）托盘式桥架

托盘式电缆桥架是石油、化工、轻工、电信等方面应用最广泛的一种，如图3.2.8 所示。它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。它既适用于动力电缆的安装，也适合于控制电缆的敷设。
