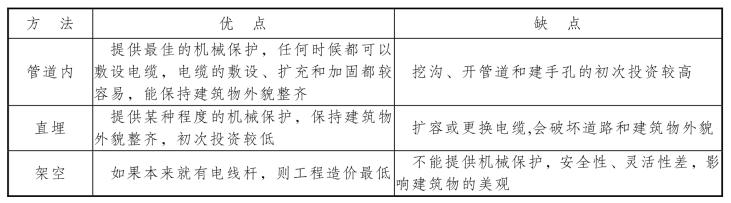

建筑群子系统的线缆布设方式有架空布线法、直埋布线法和地下管道布线法三种，这三种布设方法的区别如表2.8.1 所示。

表2.8.1　建筑群线缆敷设方法比较图

1.架空布线法

架空布线法通常应用于有现成电杆、对电缆的走线方式无特殊要求的场合。这种布线方式造价较低，但影响环境美观且安全性和灵活性不足。架空布线法要求用电杆将线缆在建筑物之间悬空架设，一般先架设钢丝绳，然后在钢丝绳上挂放线缆。

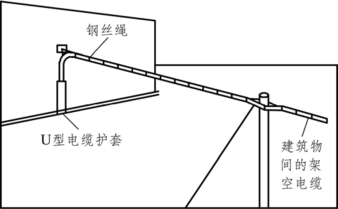

架空电缆通常穿入建筑物外墙上的U 形钢保护套，然后向下或向上延伸，从电缆孔进入建筑物内部，如图2.8.1 所示。电缆入口的孔径一般为5 cm，建筑物到最近处的电线杆相距应小于30 m。通信电缆与电力电缆之间的间距应遵守当地城管等部门的有关法规。

图2.8.1　架空布线法

2.直埋布线法(www.daowen.com)

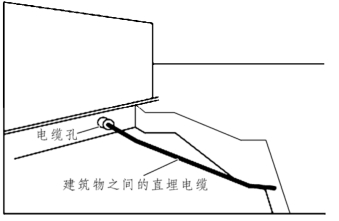

直埋布线法根据选定的布线路由在地面上挖沟，然后将线缆直接埋在沟内。直埋布线的电缆除了穿过基础墙的那部分电缆有管保护外，电缆的其余部分直埋于地下，没有保护，如图2.8.2 所示。直埋电缆通常应埋在距地面0.6 m 以下的地方，或按照当地城管等部门的有关法规去施工。如果在同一土沟内埋入了通信电缆和电力电缆，应设立明显的共用标志。

图2.8.2　直埋布线法

直埋布线法的路由选择受到土质、公用设施、天然障碍物（如木、石头）等因素的影响。直理布线法具有较好的经济性和安全性，总体优于架空布线法，但更换和维护电缆不方便，且成本较高。

3.地下管道布线法

地下管道布线是一种由管道和入孔组成的地下系统，它把建筑群的各个建筑物进行互连。图2.8.3 所示为一根或多根管道通过基础墙进入建筑物内部的结构。地下管道对电缆起到很好的保护作用，因此电缆受损坏的机会减少，而且不会影响建筑物的外观及内部结构。

图2.8.3　地下管道布线法

管道埋设的深度一般在0.8～1.2 m，或符合当地城管等部门有关法规规定的深度。为了方便日后的布线，管道安装时应预埋一根拉线，以供以后的布线使用。为了方便线缆的管理，地下管道应间隔50～180 m 设立一个接合井，以方便人员维护。
