根据建筑物的结构特点以及应用系统的类型，决定选用干线线缆的类型。针对电话语音传输一般采用三类大对数对绞电缆（25 对、50 对、100 对等规格）；针对数据和图像传输采用五类、超五类、六类大对数对绞电缆（UTP 或STP）、8.3/125 μm 单模光纤、50/125 μm（欧洲）多模光纤、62.5/125 μm（美国）多模光纤；针对有线电视信号的传输采用75 Ω同轴电缆。

无论是电缆还是光缆，智能建筑综合布线干线子系统都受到最大布线距离的限制，如图2.5.6 和表2.5.1 所示。通常将设备间的主配线架放在建筑物的中部附近使线缆的距离最短。当超出上述距离限制，可以分成几个区域布线，使每个区域满足规定的距离要求。

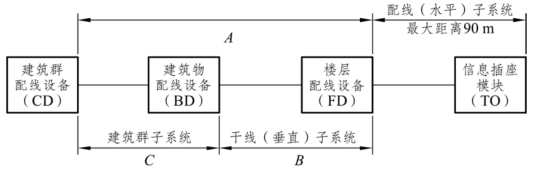

图2.5.6　干线线缆最大距离

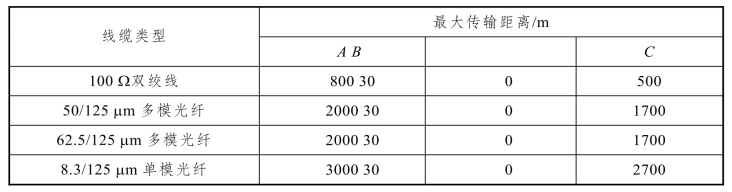

表2.5.1　干线线缆最大距离

(www.daowen.com)

在确定干线线缆类型后，便可以进一步确定每个层楼的干线容量。一般而言，在确定每层楼的干线类型和数量时，都要根据楼层水平子系统所有的语音、数据、图像等信息插座的数量来进行计算。

【例题】

已知某建筑物第六层有60 个数据信息点，每个信息点要求接入速率为100 Mb/s，另有50 个电话语音点。楼层管理间到楼内设备间的距离为60 m，请估算干线电缆类型及线对数量？

解：60 个数据信息点要求该楼层应配置三台24 口交换机，交换机之间可通过堆叠或级联方式连接，最后交换机群可通过一条4 对超5 类非屏蔽双绞线连接到建筑物的设备间。因此计算机网络的干线线缆配备一条4 对超5 类非屏蔽双绞线电缆。

50 个电话语音点，按每个语音点配1 个线对的原则，主干电缆应为50 对。根据语音信号传输的要求，主干线缆可以配备一根3 类50 对非屏蔽大对数电缆。
