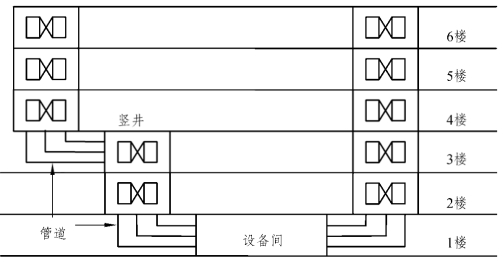

垂直（干线）子系统主干缆线应选择最短、最安全和最经济的路由。路由的选择要根据建筑物的结构以及建筑物内预留的电缆孔、电缆井等通道位置而决定。如果同一幢大楼的配线间上下不对齐，则可采用大小合适的电缆管道系统将其连通，如图2.5.1 所示。

图2.5.1　干线（垂直）子系统路由选择

目前垂直型的干线布线路由主要采用电缆孔和电缆井两种方法。对于单层平面建筑物水平型的干线布线路由主要用金属管道和电缆托架两种方法。

1.电缆孔方法

干线（垂直）通道中所用的电缆孔是很短的管道，通常是用一根或数根直径为10 cm 金属管组成。它们嵌在混凝土地板中，这是浇注混凝土地板时嵌入的，比地板表面高出2.5 cm，也可直接在地板中预留一个大小适当的孔洞。电缆往往捆在钢绳上，而钢绳固定在墙上已铆好的金属条上。当楼层配线间上下都对齐时，一般可采用电缆孔方法，如图2.5.2（b）所示。

2.电缆井方法

电缆井是指在每层楼板上开出一些方孔，一般长为30 cm，宽为10 cm，并有2.5 cm 高的井栏，具体大小要根据所布线的干线电缆数量而定，如图2.5.2（a）所示。与电缆孔方法一样，电缆也是捆扎或箍在支撑用的钢绳上，钢绳靠墙上的金属条或地板三脚架固定。离电缆井很近的墙上的立式金属架可以支撑很多电缆。电缆井比电缆孔更为灵活，可以让各种粗细不一的电缆以任何方式布设通过。但在建筑物内开电缆井造价较高，而且不使用的电缆井很难防火。

图2.5.2　穿过地板的电缆井和电缆孔

3.金属管道方法(www.daowen.com)

金属管道方法是指在水平方向架设金属管道，水平线缆穿过这些金属管道，让金属管道对干线电缆起到支撑和保护的作用，如图2.5.3 所示。

图2.5.3　金属管道方法

对于相邻楼层的干线配线间存在水平方向的偏距时，就可以在水平方向布设金属管道，将干线电缆引入下一楼层的配线间。金属管道不仅具有防火的优点，而且它提供的密封和坚固空间使电缆可以安全地延伸到目的地。但是金属管道很难重新布置且造价较高，因此在建筑物设计阶段，必须进行周密的考虑。金属管道方法较适合于低矮而又宽阔的单层平面建筑物，如企业的大型厂房、机场等。

4.线缆托架方法

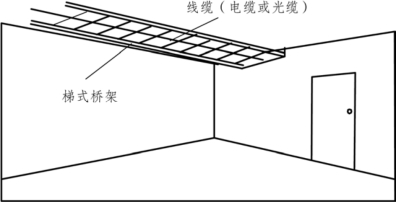

线缆托架是铝制或钢制的部件，外形很像梯子，既可安装在建筑物墙面上、吊顶内，也可安装在天花板上，供干线线缆水平走线，如图2.5.4 所示。线缆可以是电缆，也可以是光缆，布放在托架内，由水平支撑件固定，必要时还要在托架下方安装电缆绞接盒，以保证在托架上方已装有其他电缆时可以接入线缆。

图2.5.4　线缆托架方法

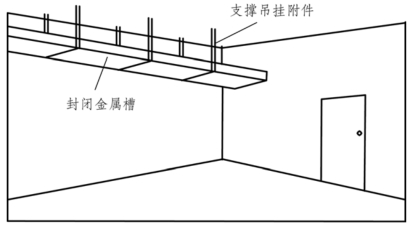

线缆托架方法最适合线缆数量很多的布线需求场合。要根据安装的线缆粗细和数量决定托架的尺寸。由于托架及附件的价格较高，而且电缆外露，很难防火，不美观，所以在智能建筑综合布线系统中，一般推荐使用封闭式线槽来替代电缆托架。吊装式封闭式线槽如图2.5.5 所示，主要应用于楼间距离较短且要求采用架空的方式布放干线线缆的场合。

图2.5.5　吊装式封闭式线槽
