1.管理间位置

管理间(楼层配线间)是提供水平(配线)线缆和垂直(主干)线缆相连的场所。管理间(楼层配线间)最理想的位置是位于楼层平面的中心,这样更容易保证所有的水平线缆不超过规定的最大长度90 m,如图2.4.1 所示。在学生宿舍、办公室、大型卖场等楼层信息点较为密集的建筑物中每层都要设置一个管理间,并留有弱电竖井,便于线缆布放、设备安装以及设备管理等。在住宅楼、单身公寓等楼层信息点较少的建筑物中可以考虑多楼层共用一个管理间,提高设备使用率。

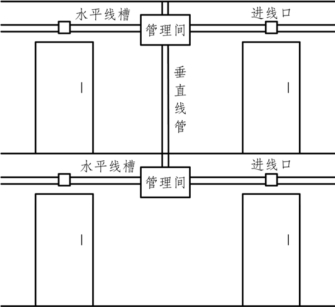

图2.4.1 管理间位置选择

如果使用光纤作为传输介质可以不考虑90 m 问题。如果楼层平面面积较大,水平线缆的长度超出最大限值(90 m),就应该考虑设置两个或更多个管理间(楼层配线间),相应的干线子系统应采用双通道或多通道。

2.连接器件选择

管理子系统的管理器件根据智能建筑综合布线所用介质类型分为两大类,即铜缆管理器件和光纤管理器件。这些管理器件用于配线间和设备间的线缆端接,以构成一个完整的智能建筑综合布线系统,通过它们还可以实现灵活的线路管理功能。

1)铜缆管理器件

铜缆管理器件主要有配线架机柜及线缆相关管理附件。配线架主要有110 系列配线架和模块化配线架两类。110 系列配线架可用于电话语音系统和计算机网络系统,模块化配线架主要用于计算机网络系统,它根据传输性能的要求分为5 类、超5 类、6 类模块化配线架。

110 配线架又分为110A 和110P 两种类型。110A 配线架采用夹跳接线连接方式,可以垂直叠放便于扩展,比较适合于线路调整较少、线路管理规模较大的智能建筑综合布线场合。110P 配线架采用接插软线连接方式,管理比较简单但不能垂直叠放,适合于线路管理规模较小的场合。

2)光纤管理器件

光纤管理器件根据光缆布线场合要求分为两类,即光纤配线架和光纤接线箱。光纤配线架适合于规模较小的光纤互连场合,而光纤接线箱适合于光纤互连较密集的场合。光纤配线架又分为机架式光纤配线架和墙装式光纤配线架两种,机架式光纤配线架宽度为19 英寸(1英寸≈0.0254 米),可直接安装在标准的机柜内,墙装式光纤配线架体积较小,适合于安装在楼道内。(www.daowen.com)

【例题2.4.1】

已知某一建筑物的某一个楼层有计算机网络信息点100 个,语音点有200 个,请计算出楼层配线间所需要使用110 配线架的型号及数量。

解:根据题目得知总信息点为150 个。

总的水平线缆总线对数=200×1+100×4=600 对。

管理间需要的安装2 个300 对的110 配线架。

【例题2.4.2】

已知某幢建筑物的计算机网络信息点数为200 个且全部汇接到设备间,那么在设备间中应安装何种规格的IBDN 模块化数据配线架?数量为多少?

解:根据题目已知汇接到设备间的总信息点为200 个,因此设备间的模块化数据配线架应提供不少于200 个RJ45 接口。如果选用24 口的模块化数据配线架,则设备间需要的配线架个数应为200/24=8.3,向上取整应为9 个。

【例题2.4.3】

已知某校园网分为3 个片区,各片区机房需要布设一根24 芯的单模光纤至网络中心机房,以构成校园网的光纤骨干网络。网管中心机房为管理好这些光缆应配备何种规格的光纤配线架?数量为多少?光纤耦合器应用多少个?需要订购多少根光纤跳线?

解:根据题目得知各片区的3 根光纤合在一起总共有72 根纤芯,因此网管中心的光纤配线架应提供不少于72 个接口。由以上接口数可知网管中心应配备24 口的光纤配线架3 个。光纤配线架配备的耦合器数量与需要连接的光纤芯数相等,即为72 个。光纤跳线用于连接光纤配线架耦合器与交换机光纤接口,因此光纤跳线数量与耦合器数量相等,即为72 个。
