01调用COPY/CO复制命令，复制平面布置图上专卖店D立面图的平面部分，并对图形进行旋转。

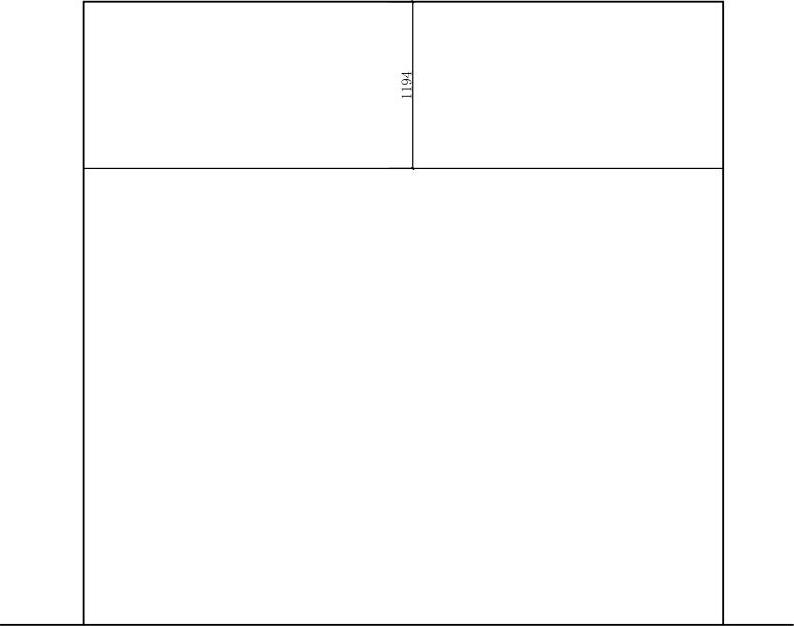

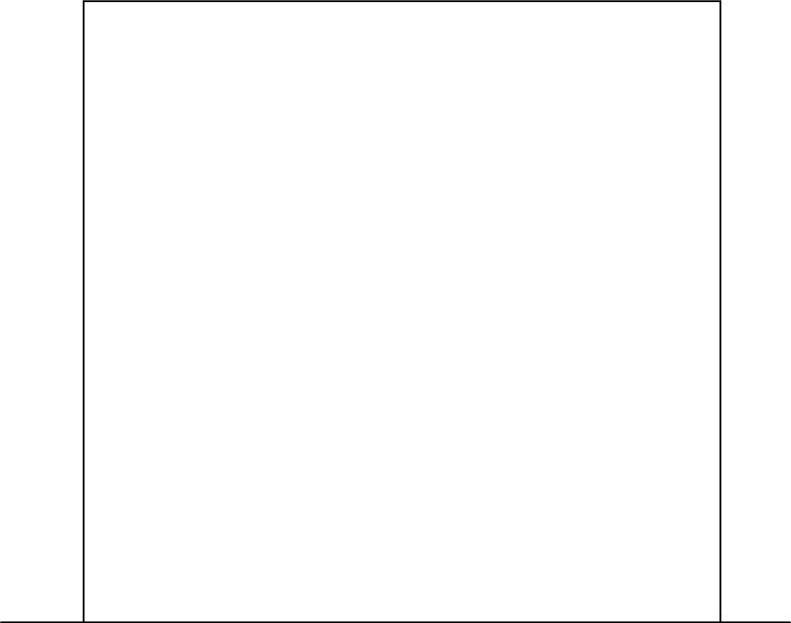

02调用LINE/L直线命令和TRIM/TR修剪命令，绘制D立面的基本轮廓，如图14-117所示。

03调用LINE/L直线命令，绘制线段，如图14-118所示。

图14-117 绘制D立面的基本轮廓

图14-118 填充图案

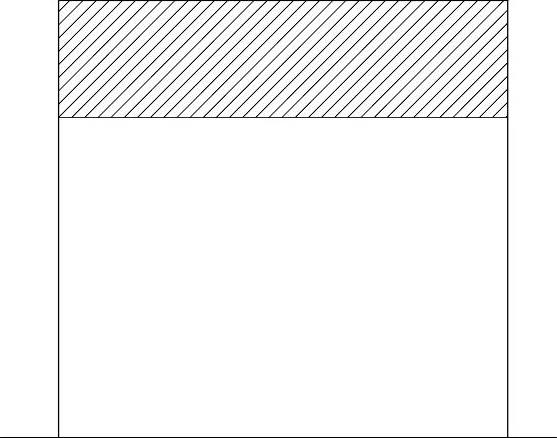

04调用HATCH/H图案填充命令，在线段上方填充图案，如图14-119所示。

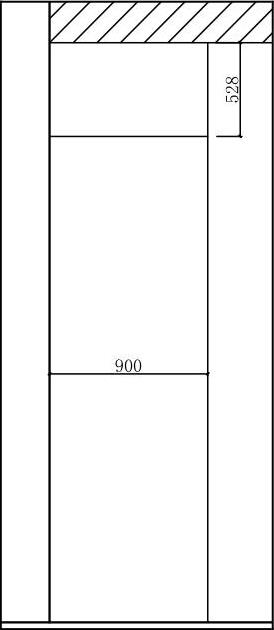

05调用LINE/L直线命令，绘制线段，如图14-120所示。

图14-119 填充图案

图14-120 绘制线段

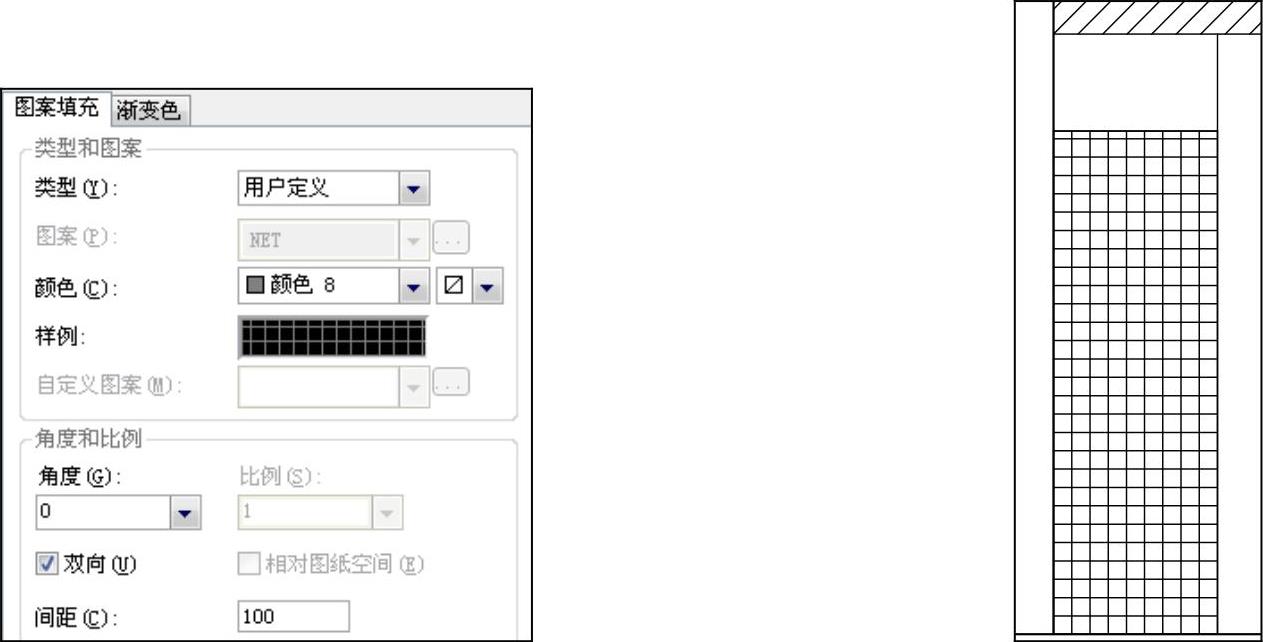

06调用HATCH/H图案填充命令，在线段左侧填充“用户定义”图案，填充参数和效果如图14-121所示。

(www.daowen.com)

图14-121 填充参数和效果

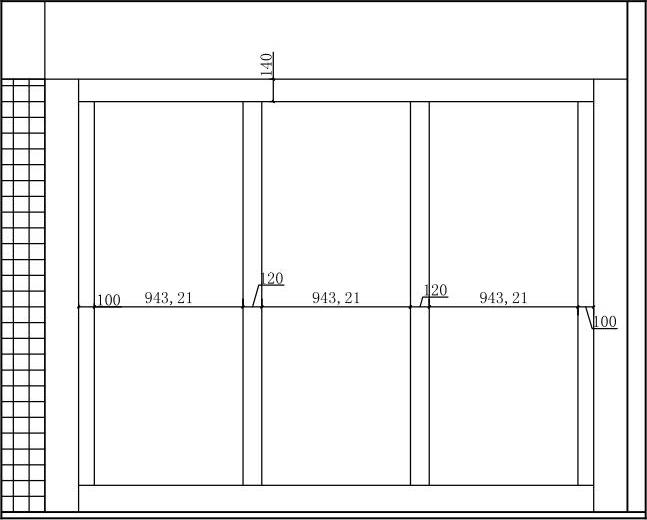

07调用LINE/L直线命令和OFFSET/O偏移命令，细化右侧区域，如图14-122所示。

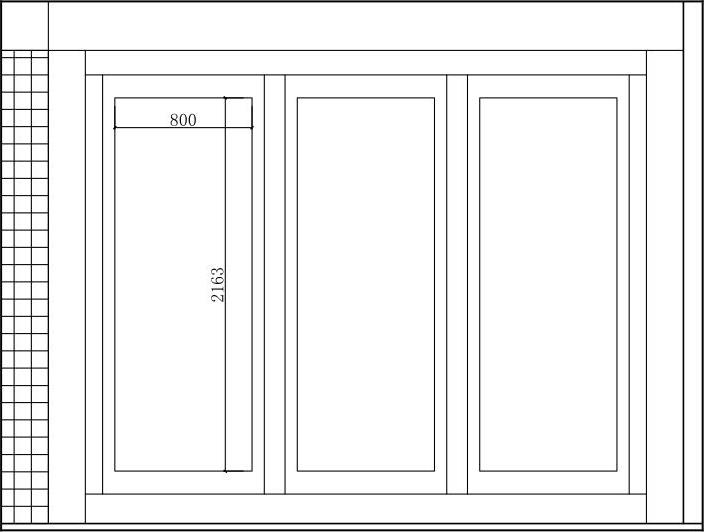

08调用RECTANG/REC矩形命令，绘制镜子，如图14-123所示。

图14-122 细化右侧区域

图14-123 绘制矩形

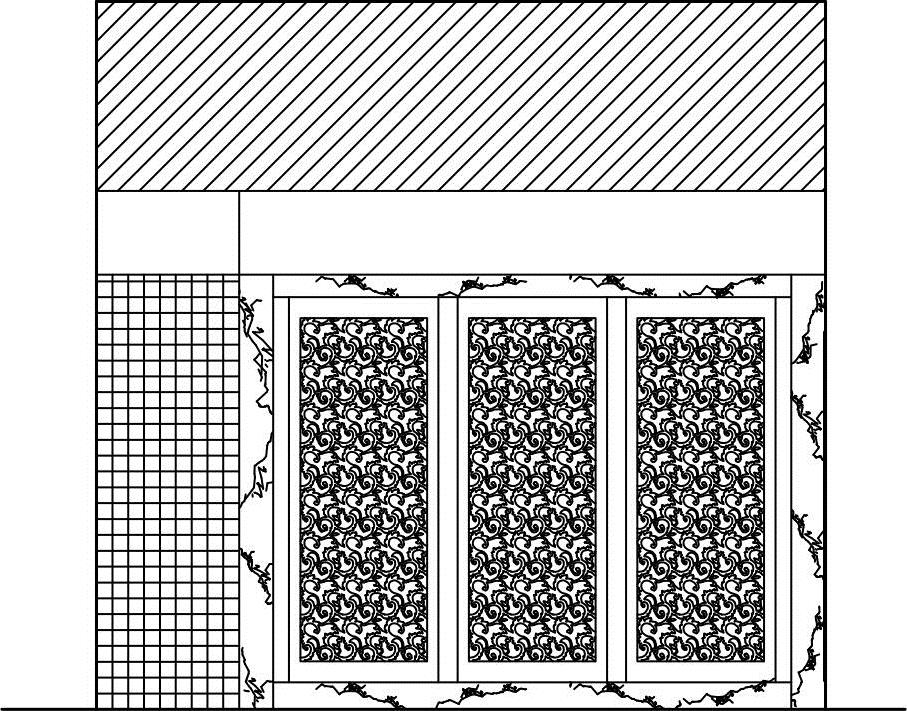

09从图库中插入雕花图块到立面图中，如图14-124所示。

图14-124 插入图块

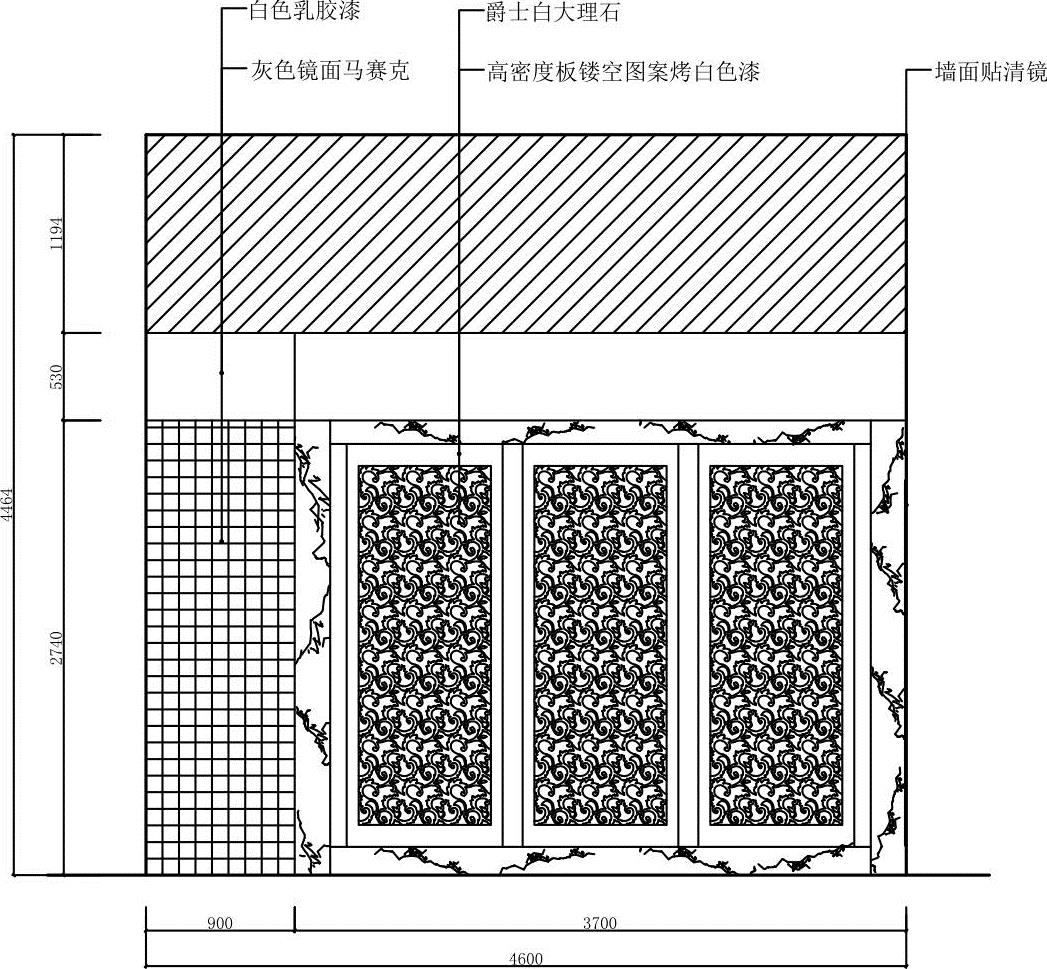

10调用DIMLINEAR/DLI线性命令和MLEADER/MLD多重引线命令，标注尺寸和材料说明，如图14-125所示。

图14-125 标注尺寸和材料说明

11调用INSERT/I插入命令，插入“图名”图块，完成专卖店D立面图的绘制。
