服装专卖店C立面图-AutoCAD 2014中文版室内装潢


01调用COPY/CO复制命令,复制平面布置图上专卖店C立面图的平面部分,并对图形进行旋转。

02调用LINE/L直线命令和TRIM/TR修剪命令,绘制C立面的基本轮廓,如图14-100所示。

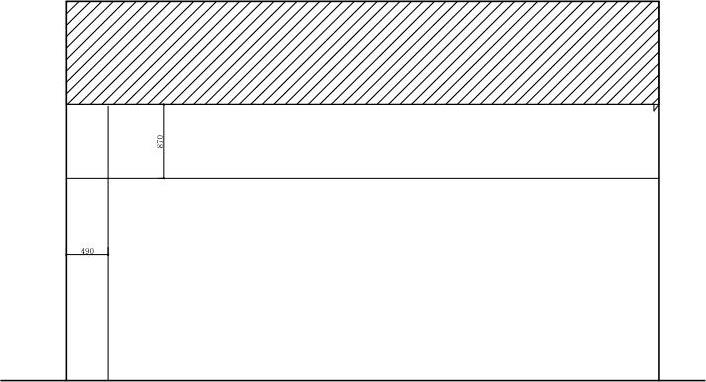

03调用LINE/L直线命令,绘制线段,如图14-101所示。


图14-100 绘制C立面的基本轮廓


图14-101 绘制线段

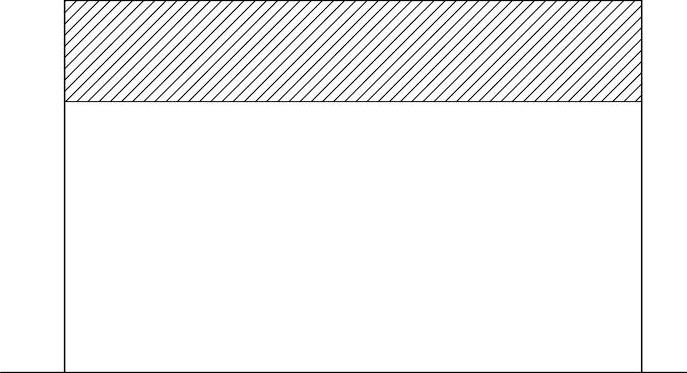

04调用HATCH/H图案填充命令,在线段上方填充978-7-111-44260-8-Part03-725.jpg图案,如图14-102所示。

05调用LINE/L直线命令,绘制垂直和水平线段,如图14-103所示。


图14-102 填充图案


图14-103 绘制线段

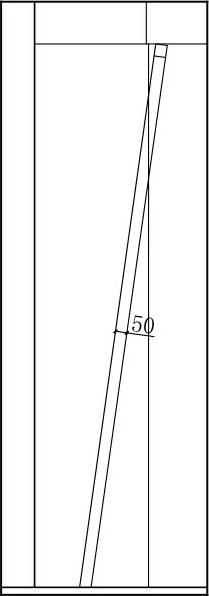

06调用PLINE/PL多段线命令和OFFSET/O偏移命令,绘制钢管,如图14-104所示。

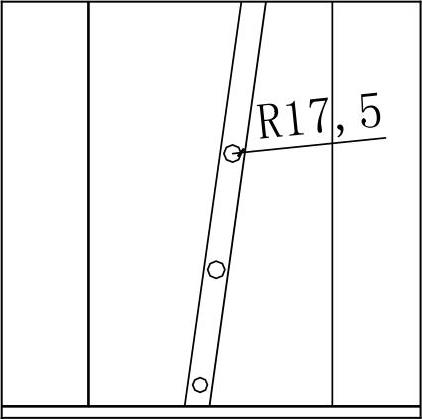

07调用CIRCLE/C圆命令,在钢管中绘制半径为17.5的圆,如图14-105所示。

08调用LINE/L直线命令,在左侧绘制一条垂直线段,如图14-106所示。


图14-104 绘制钢管


图14-105 绘制圆


图14-106 绘制线段

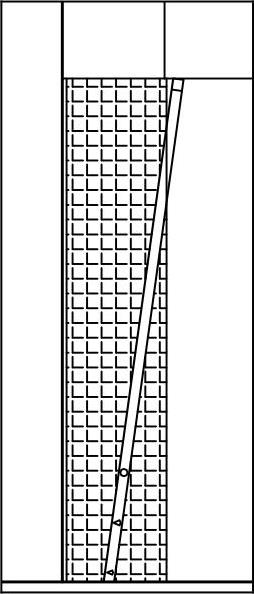

09调用HATCH/H图案填充命令,对左侧区域填充978-7-111-44260-8-Part03-731.jpg图案,如图14-107所示。

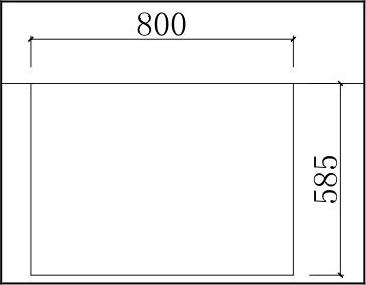

10调用RECTANG/REC矩形命令,绘制尺寸为800×585的矩形,如图14-108所示。

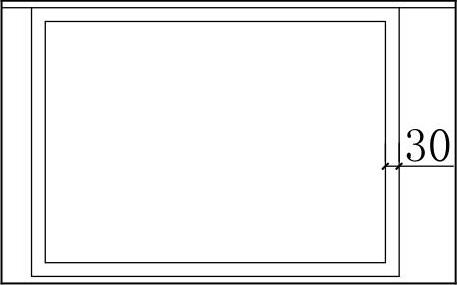

11调用OFFSET/O偏移命令,将矩形向内偏移30,如图14-109所示。


图14-107 填充图案(www.daowen.com)


图14-108 绘制矩形


图14-109 绘制矩形

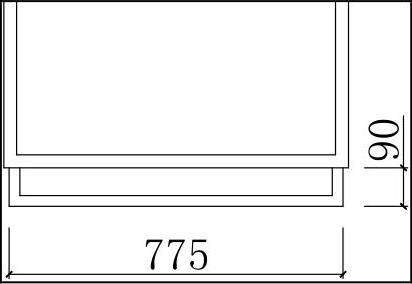

12调用PLINE/PL多段线命令和OFFSET/O偏移命令,绘制矩形下方的图形,如图14-110所示。

13调用COPY/CO复制命令,将图形复制到其他位置,如图14-111所示。


图14-110 绘制图形


图14-111 复制图形

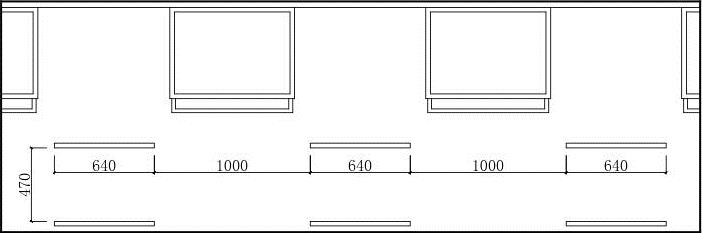

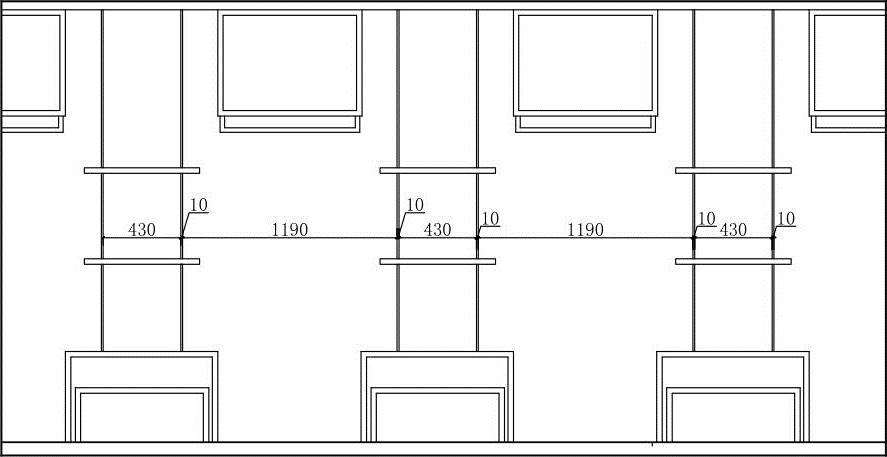

14调用RECTANG/REC矩形命令、MOVE/M移动命令和COPY/CO复制命令,绘制层板,如图14-112所示。

15调用PLINE/PL多段线命令、OFFSET/O偏移命令和COPY/CO复制命令,绘制展柜,如图14-113所示。


图14-112 绘制层板


图14-113 绘制展柜

16调用LINE/L直线命令、OFFSET/O偏移命令和TRIM/TR修剪命令,绘制展柜后的柱子图形,如图14-114所示。

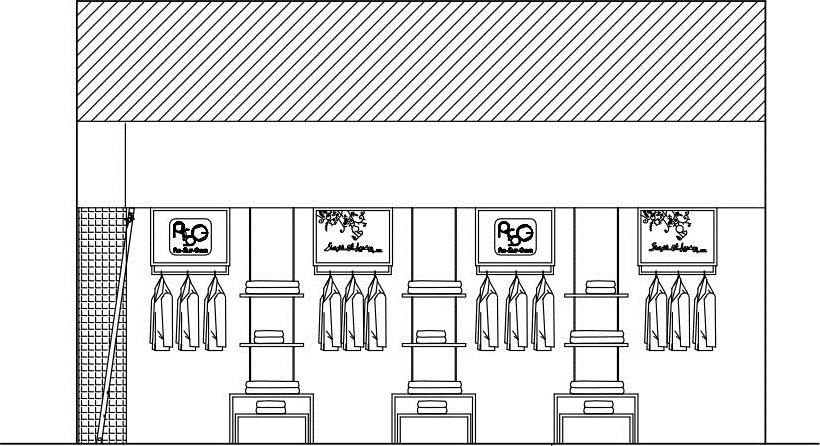

17从图库中插入衣服、射灯和装饰品等图块到立面图中,如图14-115所示。


图14-114 绘制线段


图14-115 插入图块

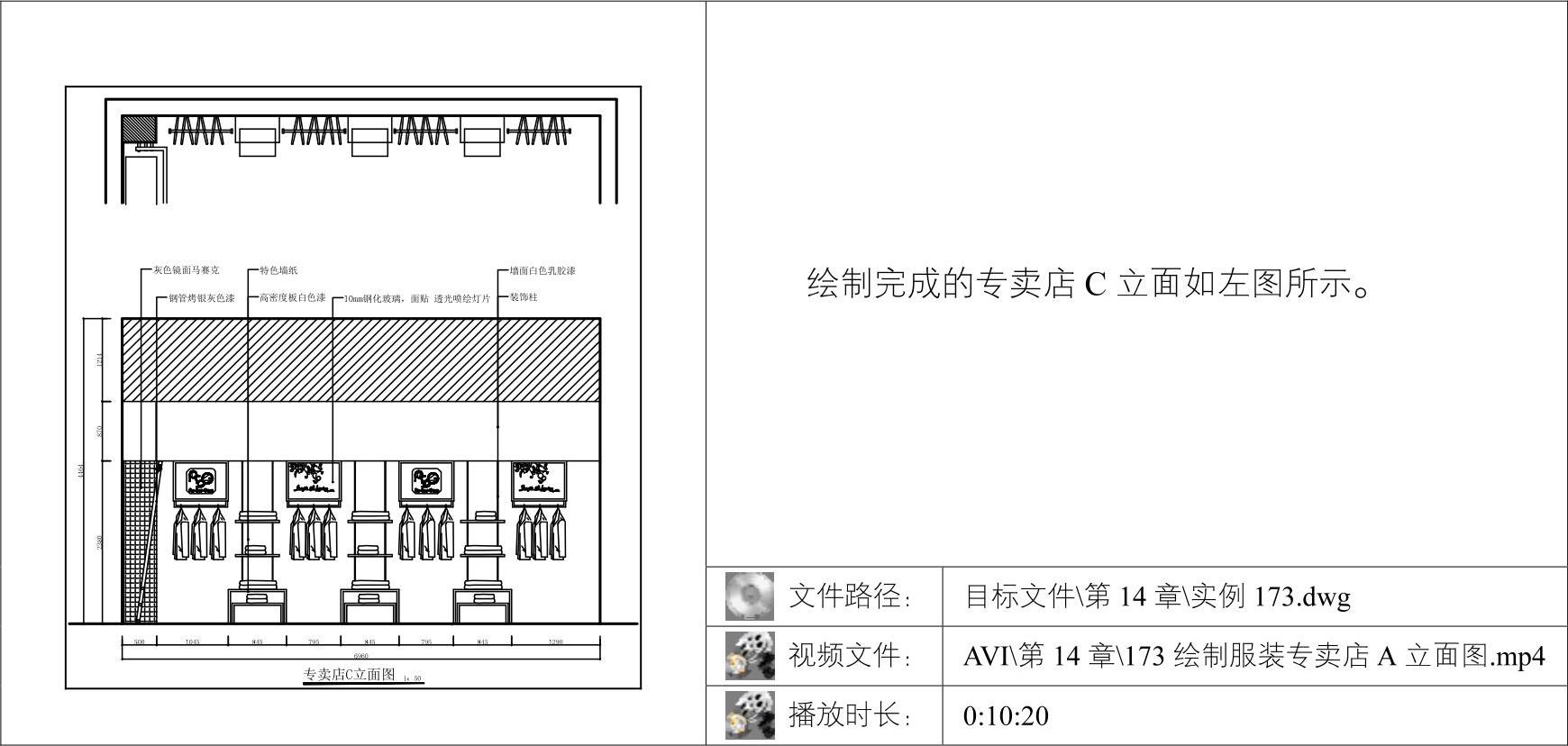

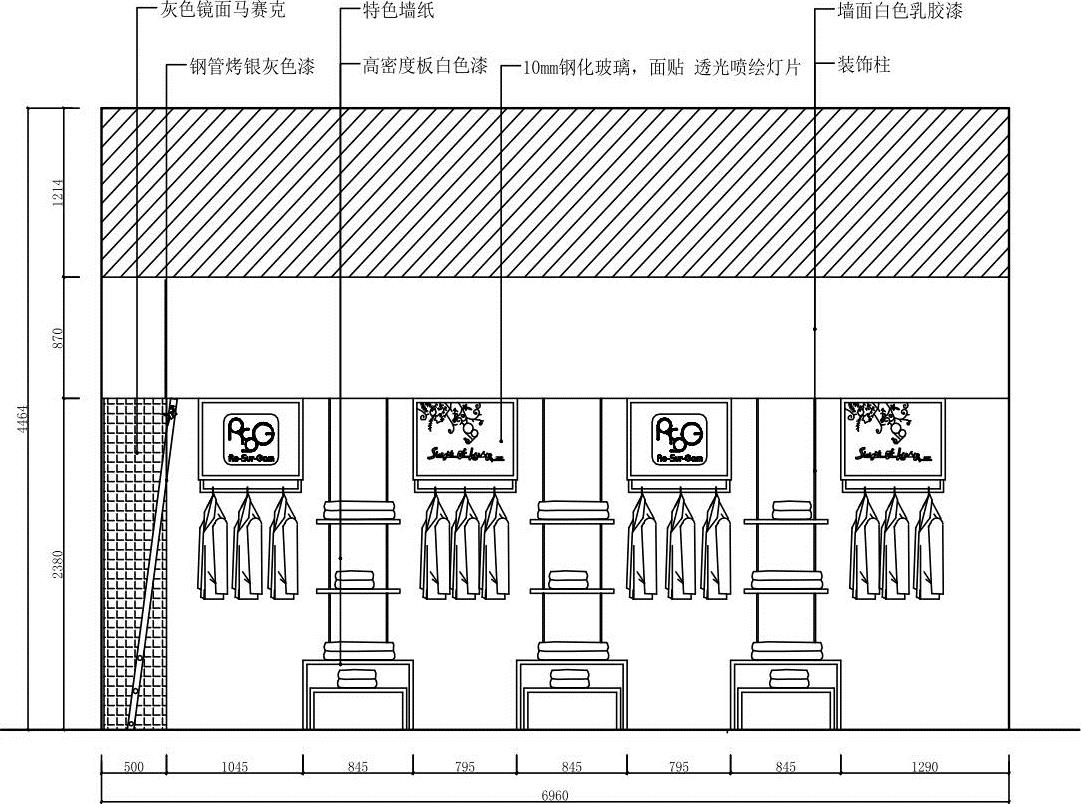

18调用DIMLINEAR/DLI线性命令和MLEADER/MLD多重引线命令,标注尺寸和材料说明,如图14-116所示。


图14-116 标注尺寸和材料说明

19调用INSERT/I插入命令,插入“图名”图块,完成专卖店C立面图的绘制。
