01调用COPY/CO复制命令，复制平面布置图上专卖店B立面图的平面部分。

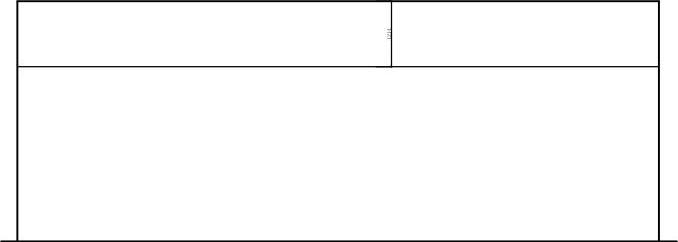

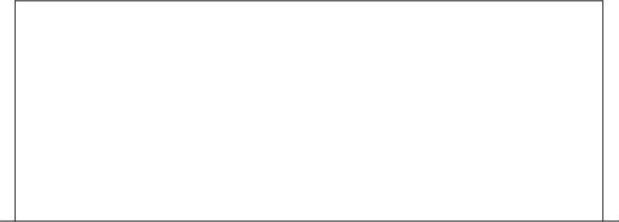

02调用LINE/L直线命令和TRIM/TR修剪命令，绘制B立面的基本轮廓，如图14-87所示。

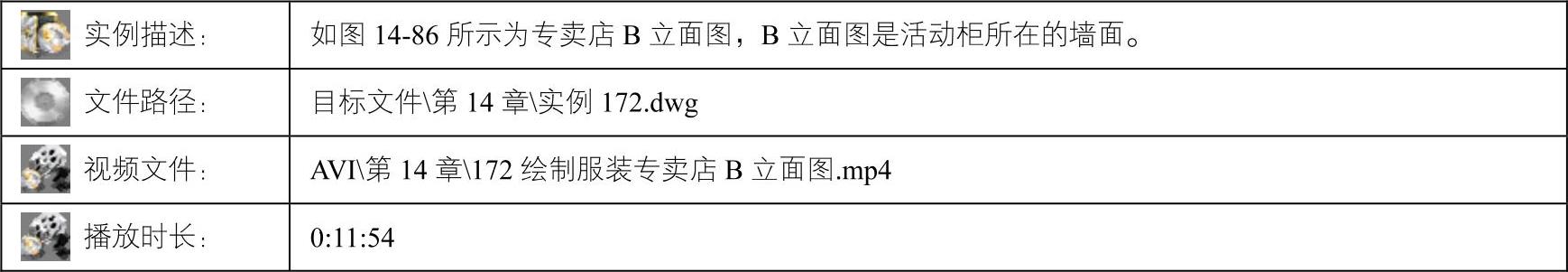

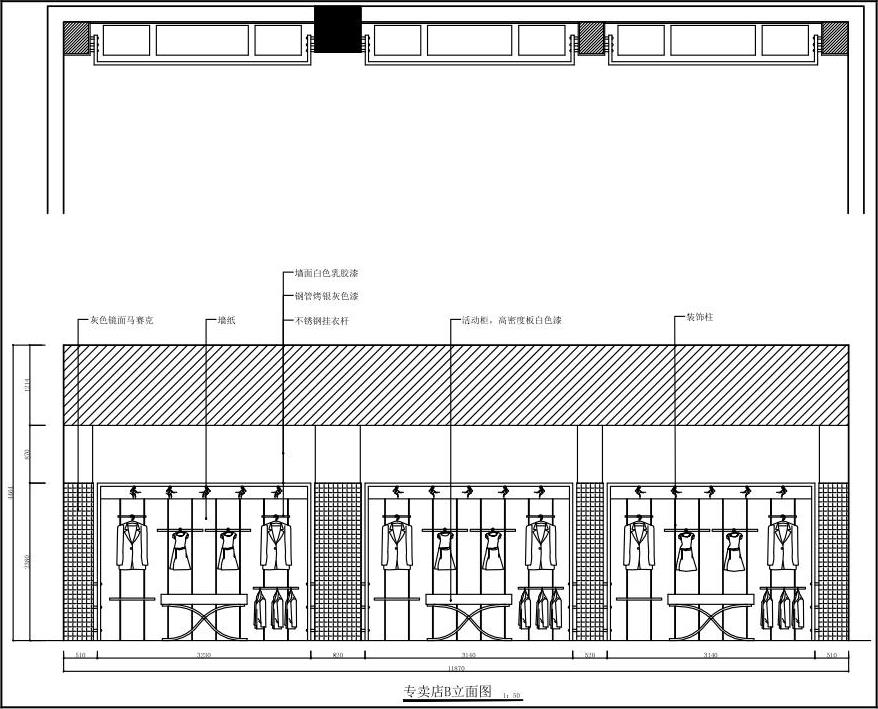

图14-86 专卖店B立面图

图14-87 绘制B立面的基本轮廓

03调用LINE/L直线命令，绘制线段，如图14-88所示。

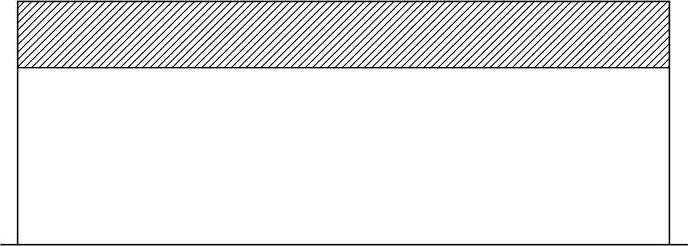

04调用HATCH/H图案填充命令，在线段上方填充图案，如图14-89所示。

图14-88 绘制线段

图14-89 填充图案

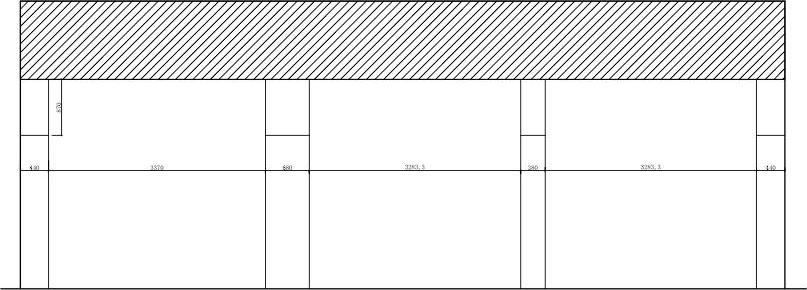

05调用LINE/L直线命令和OFFSET/O偏移命令，绘制线段，如图14-90所示。

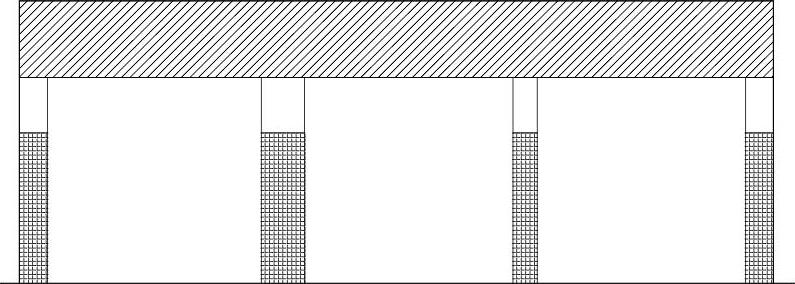

06调用HATCH/H图案填充命令，对墙面区域填充图案，如图14-91所示。

图14-90 绘制线段

图14-91 填充图案

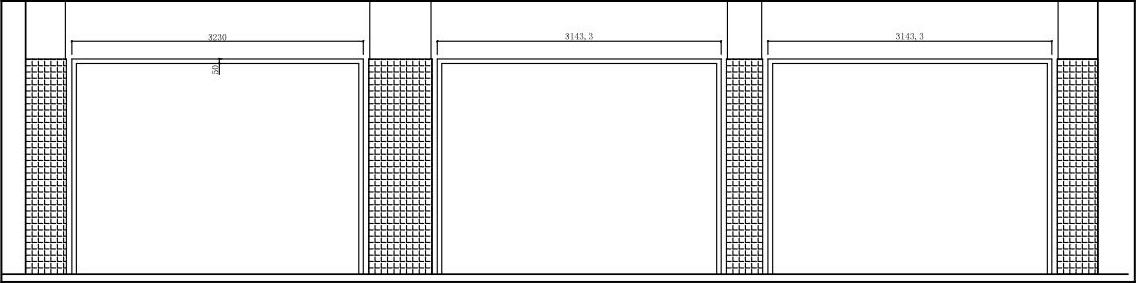

07调用PLINE/PL多段线命令和OFFSET/O偏移命令，绘制多段线，如图14-92所示。

08调用LINE/L直线命令、OFFSET/O偏移命令、CIRCLE/C圆命令、MOVE/M移动命令和TRIM/TR修剪命令，绘制钢管，如图14-93所示。

图14-92 绘制多段线(www.daowen.com)

图14-93 绘制钢管

09调用COPY/CO复制命令和MIRR/MI镜像命令，对钢管进行复制和镜像，结果如图14-94所示。

图14-94 镜像和复制钢骨

10调用LINE/L直线命令，绘制线段，如图14-95所示。

图14-95 绘制线段

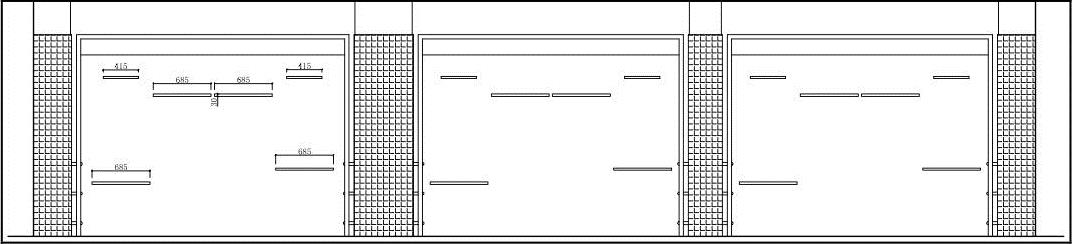

11调用RECTANG/REC矩形命令、MOVE/M移动命令和COPY/CO复制命令，绘制层板，如图14-96所示。

图14-96 绘制层板

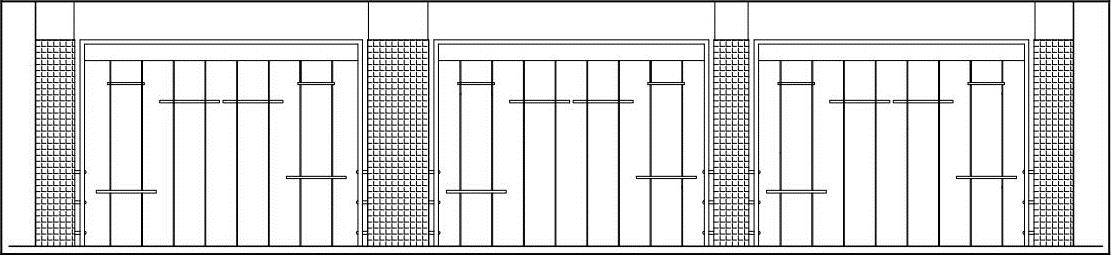

12调用LINE/L直线命令、OFFSET/O偏移命令和TRIM/TR修剪命令，绘制柱子图形，如图14-97所示。

图14-97 绘制柱子图形

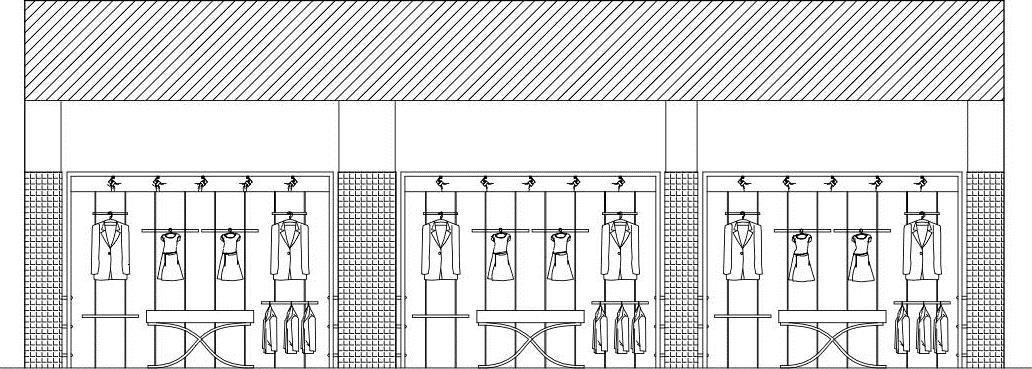

13从图库中插入衣服、展柜、射灯和装饰品等图块到立面图中，如图14-98所示。

图14-98 插入图块

14调用DIMLINEAR/DLI线性命令和MLEADER/MLD多重引线命令，标注尺寸和材料说明，如图14-99所示。

15调用INSERT/I插入命令，插入“图名”图块，完成专卖店B立面图的绘制。

图14-99 标注尺寸和材料说明
