168服装专卖店平面布置图


01调用COPY/CO复制命令,复制服装专卖店建筑平面图

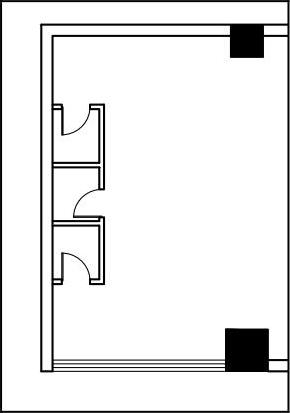

02调用INSERT/I插入命令,插入门图块,并通过旋转、缩放等命令进行调整,效果如图14-11所示。

03设置“JJ_家具”图层为当前图层。

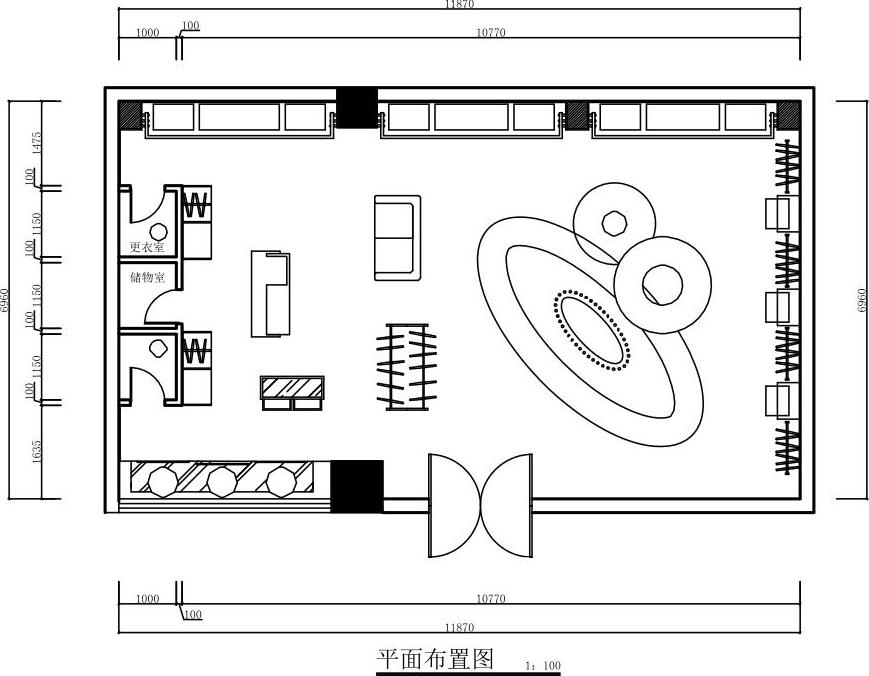

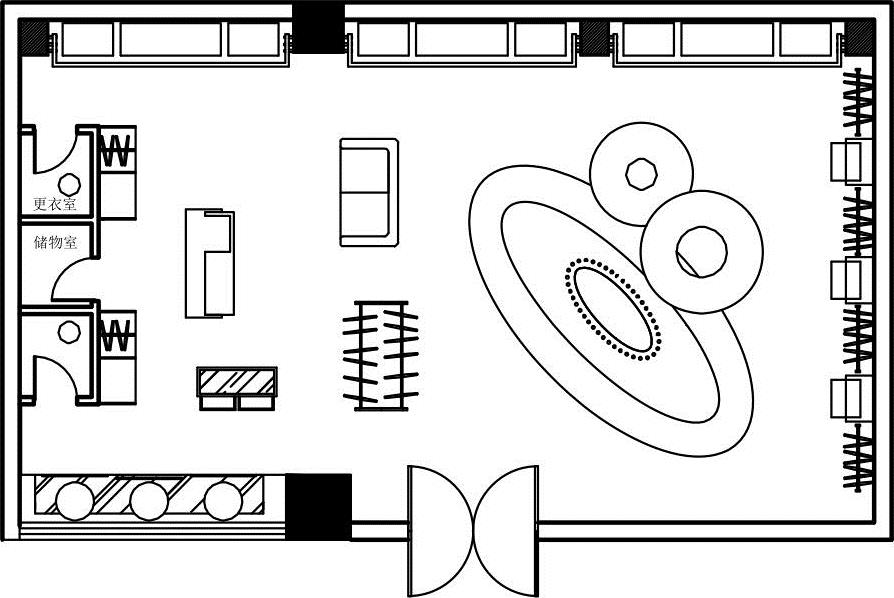

图14-10 平面布置图

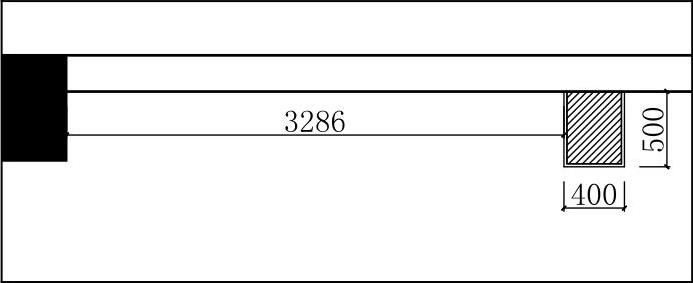

图14-11 插入门图块

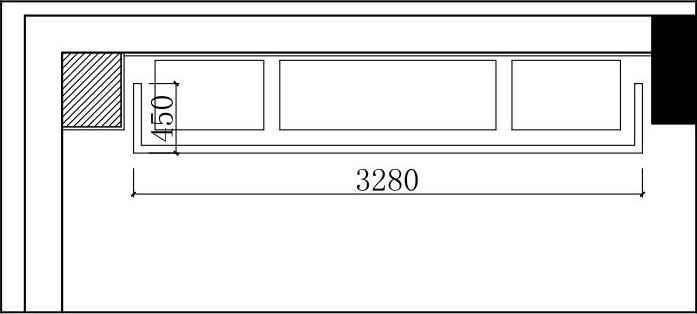

04调用PLINE/PL多段线命令,绘制多段线,如图14-12所示。

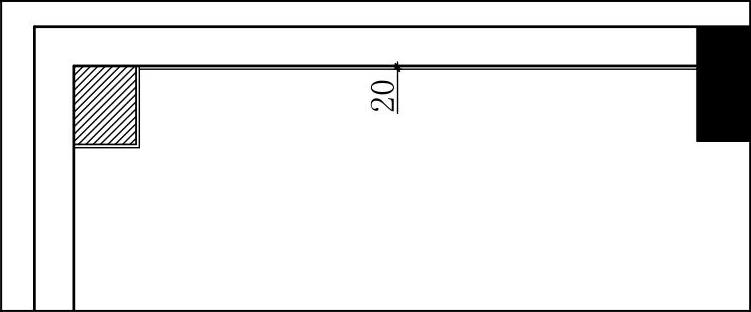

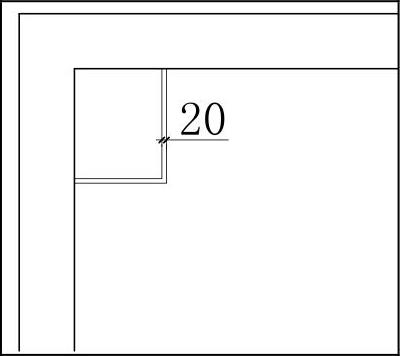

05调用OFFSET/O偏移命令,将多段线向内偏移20,如图14-13所示。

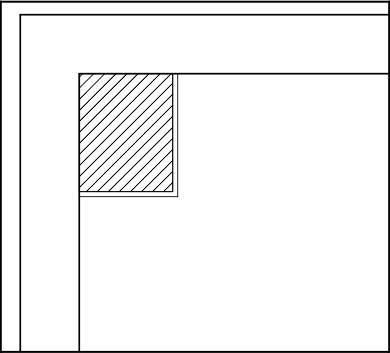

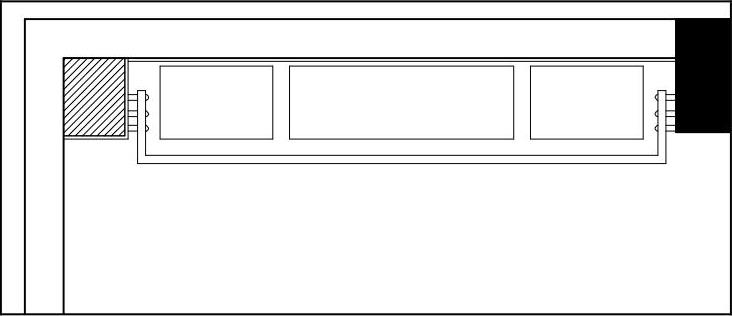

06调用HATCH/H图案填充命令,对多段线内填充978-7-111-44260-8-Part03-619.jpg图案,效果如图14-14所示。


图14-12 绘制多段线


图14-13 偏移多段线


图14-14 填充图案

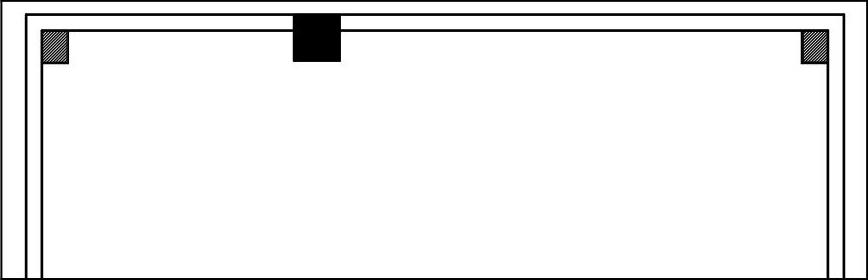

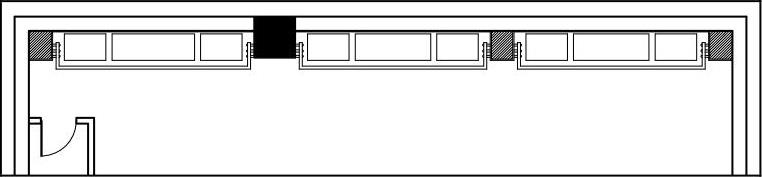

07调用MIRROR/MI镜像命令,通过镜像得到另一侧相同的图形,如图14-15所示。

08调用PLINE/PL多段线命令、OFFSET/O偏移命令和HATCH/H图案填充命令,绘制如图14-16所示图形。


图14-15 镜像图形


图14-16 绘制图形

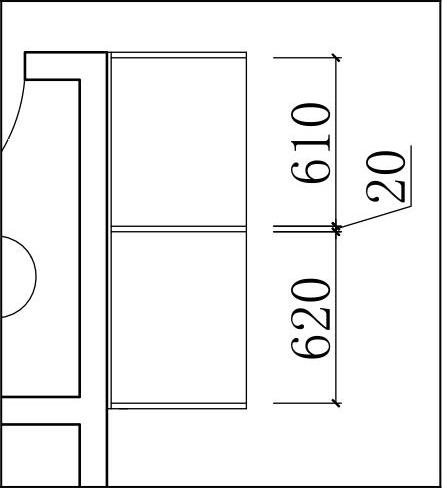

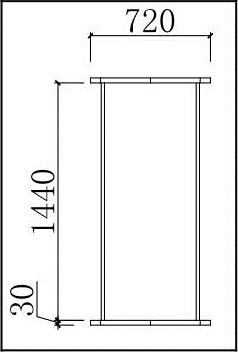

09调用LINE/L直线命令,绘制线段,如图14-17所示。

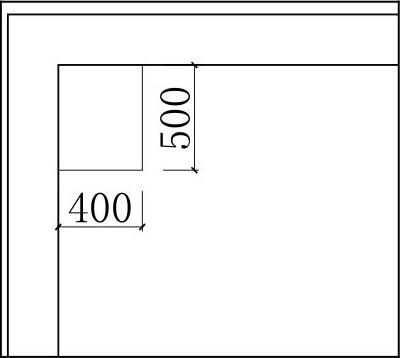

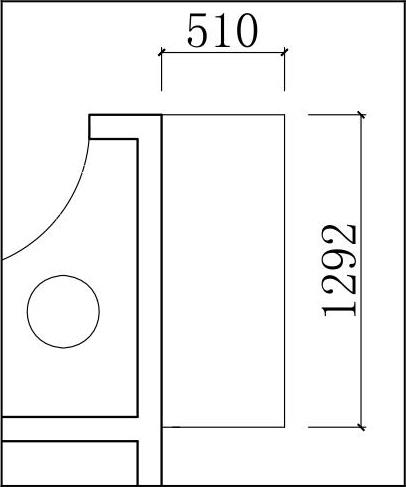

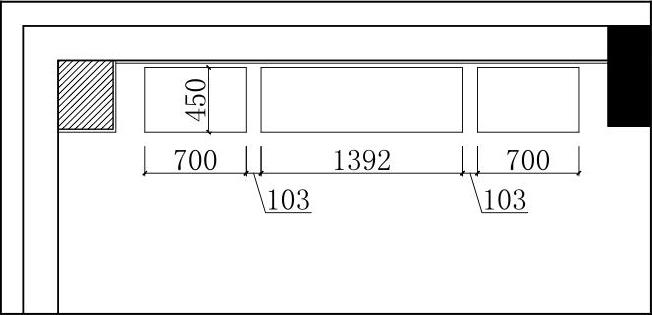

10调用RECTANG/REC矩形命令,绘制如图14-18所示矩形,并移动到相应的位置。


图14-17 绘制线段


图14-18 绘制矩形

11调用PLINE/PL多段线命令,绘制如图14-19所示多段线。

12调用LINE/L直线命令、CIRCLE/C圆命令、TRIM/TR修剪命令、MIRROR/MI镜像命令、OFFSET/O偏移命令和COPY/CO复制命令,绘制如图14-20所示图形。


图14-19 绘制多段线


图14-20 绘制图形

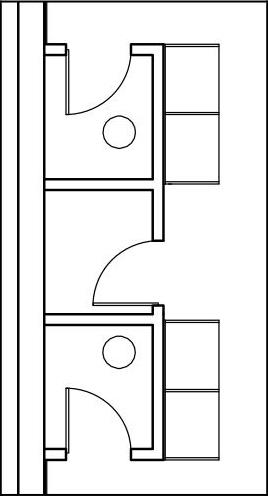

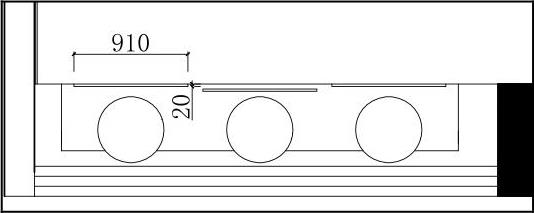

13调用COPY/CO复制命令,通过复制得到其他活动柜图形,由于尺寸不同,可以使用STRETCH/S(拉伸)命令进行调整,效果如图14-21所示。

14调用LINE/L直线命令和OFFSET/O偏移命令,绘制镜子

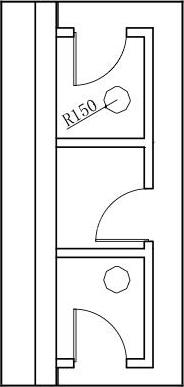

15调用CIRCLE/C圆命令,绘制更衣室中的凳子图形,如图14-22所示。


图14-21 复制图形


图14-22 绘制凳子

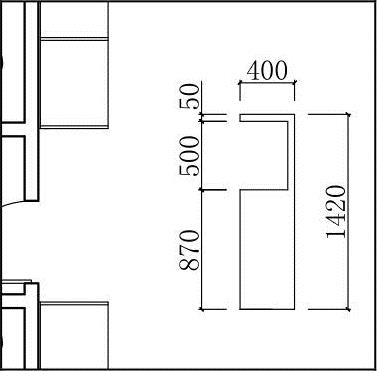

16调用PLINE/PL多段线命令,绘制展柜轮廓,如图14-23所示。

17调用LINE/L直线命令和OFFSET/O偏移命令,细化展柜,如图14-24所示。

18调用COPY/CO复制命令,将展柜复制到下方,如图14-25所示。


图14-23 绘制展柜轮廓


图14-24 细化展柜


图14-25 复制图形

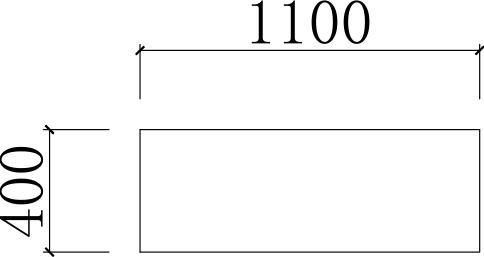

19调用RECTANG/REC矩形命令,绘制尺寸为1100×400的矩形,并移动到相应的位置,如图14-26所示。

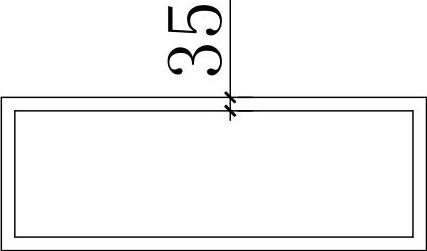

20调用OFFSET/O偏移命令,将矩形向内偏移35,如图14-27所示。


图14-26 绘制矩形


图14-27 偏移矩形

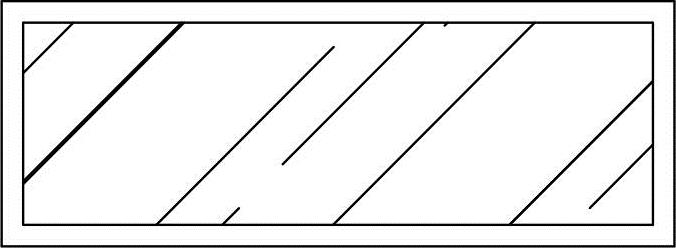

21调用HATCH/H图案填充命令,在矩形内填充978-7-111-44260-8-Part03-636.jpg图案,效果如图14-28所示。

22调用PLINE/PL多段线命令、OFFSET/O偏移命令和COPY/CO复制命令,绘制矩形下方的图形,如图14-29所示。

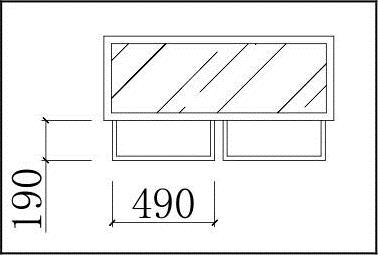

23调用RECTANG/REC矩形命令、LINE/L直线命令、MOVE/M移动命令和COPY/CO复制命令,绘制如图14-30所示展架。


图14-28 填充效果


图14-29 绘制图形


图14-30 绘制展架

24调用PLINE/PL多段线命令和COPY/CO复制命令,绘制如图14-31所示多段线。

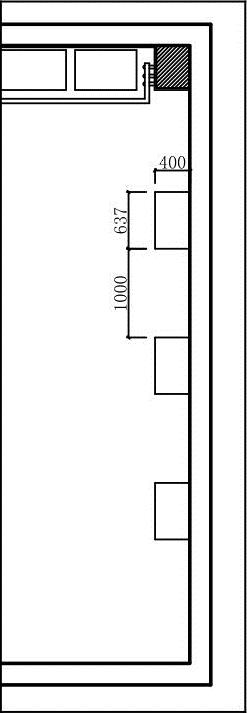

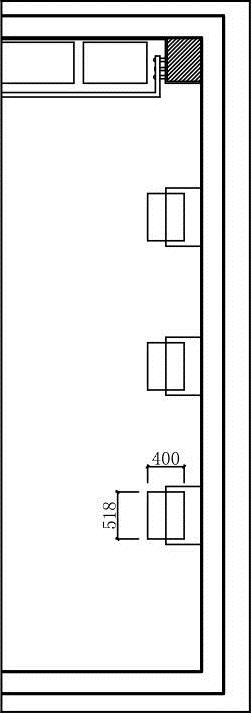

25调用RECTANG/REC矩形命令,绘制尺寸为400×518的矩形,并移动到相应的位置,如图14-32所示。(www.daowen.com)

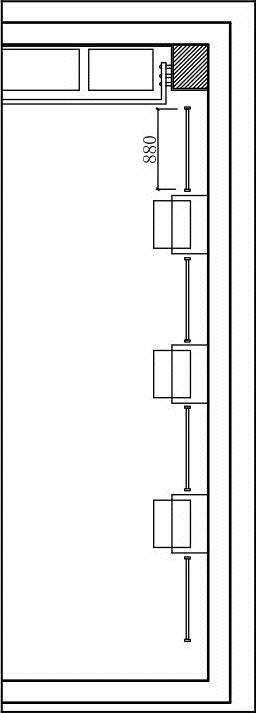

26调用RECTANG/REC矩形命令、LINE/L直线命令、OFFSET/O偏移命令和COPY/CO复制命令,绘制挂衣杆,如图14-33所示。


图14-31 绘制多段线


图14-32 绘制矩形


图14-33 绘制挂衣杆

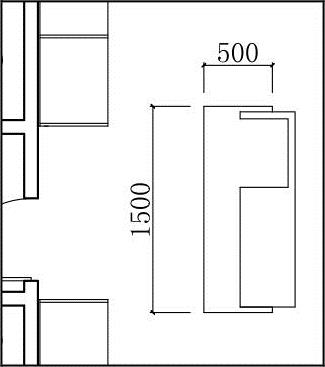

27调用PLINE/PL多段线命令和MOVE/M移动移动命令,绘制如图14-34所示图形。

28调用PLINE/PL多段线命令,绘制多段线,如图14-35所示,完成收银台的绘制。

29调用LINE/L直线命令,绘制如图14-36所示线段。


图14-34 绘制多段线


图14-35 绘制多段线


图14-36 绘制线段

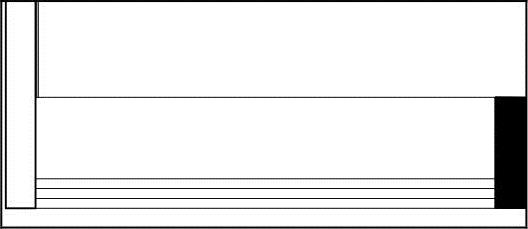

30调用PLINE/PL多段线命令,在橱窗内绘制多段线,如图14-37所示。

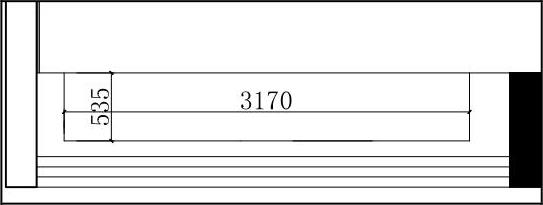

31调用OFFSET/O偏移命令,绘制辅助线,如图14-38所示。

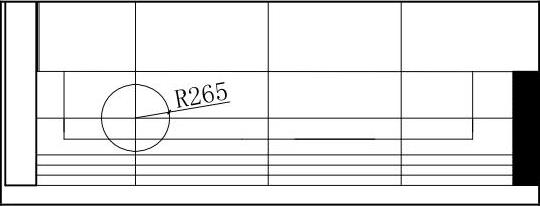

32调用CIRCLE/C圆命令,绘制一个半径为265的圆,如图14-39所示。


图14-37 绘制多段线


图14-38 绘制辅助线


图14-39 绘制圆

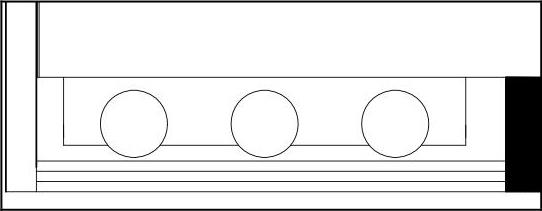

33调用COPY/CO复制命令,将圆复制到其他辅助线上,并进行修剪,然后删除辅助线,如图14-40所示。

34调用RECTANG/REC矩形命令、COPY/CO复制命令和MOVE/M移动命令,绘制如图14-41所示矩形。

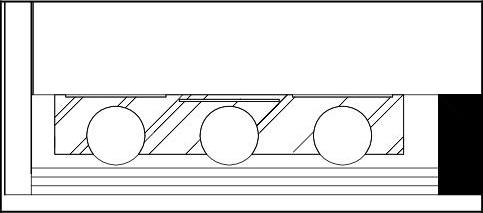

35调用HATCH/H图案填充命令,在橱窗内填充978-7-111-44260-8-Part03-649.jpg图案,效果如图14-42所示。


图14-40 复制圆


图14-41 绘制矩形


图14-42 填充图案

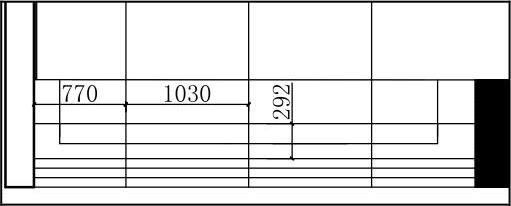

36调用OFFSET/O偏移命令,绘制辅助线,如图14-43所示。

37调用ELLIPSE/EL椭圆命令,绘制椭圆,然后删除辅助线,如图14-44所示。

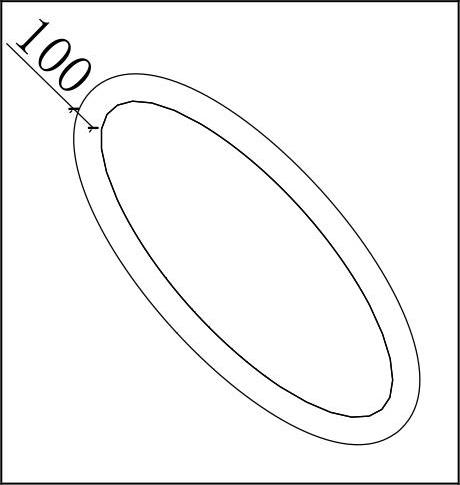

38调用OFFSET/O偏移命令,将椭圆向外偏移100,如图14-45所示。


图14-43 绘制辅助线


图14-44 绘制椭圆


图14-45 偏移椭圆

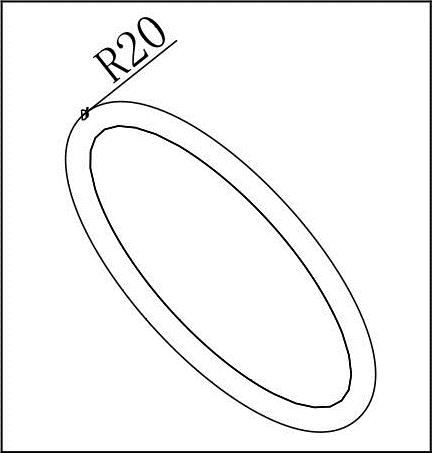

39调用CIRCLE/C圆命令,在椭圆上绘制半径为20的圆,如图14-46所示。

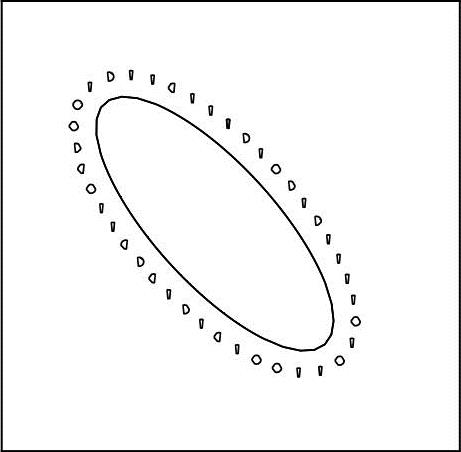

40调用BLOCK/B创建块命令,将圆创建成块。调用DIVIDE/DIV定数等分命令,使用创建的块将椭圆进行定数等分,然后删除椭圆,效果如图14-47所示。

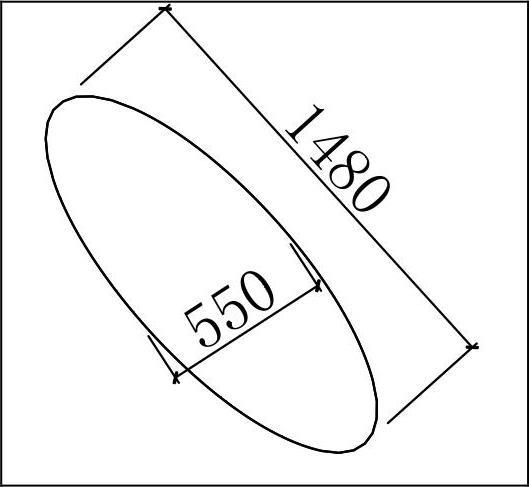

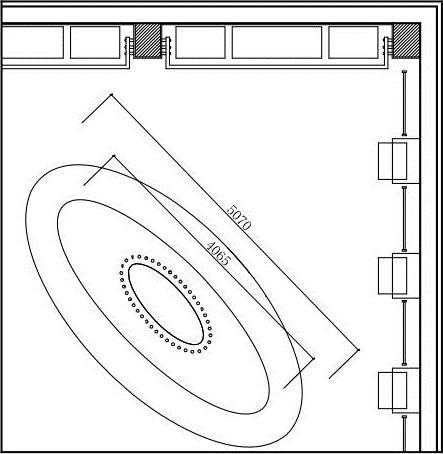

41调用ELLIPSE/EL椭圆命令,绘制椭圆,如图14-48所示。


图14-46 绘制圆


图14-47 定数等份


图14-48 绘制椭圆

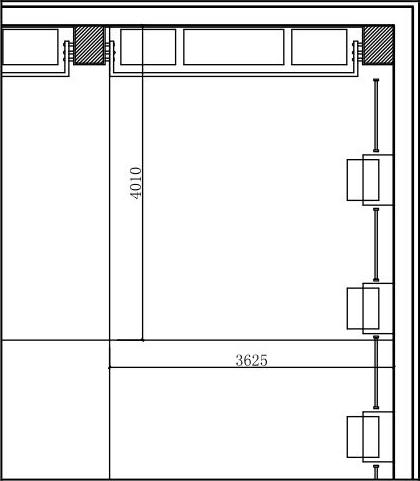

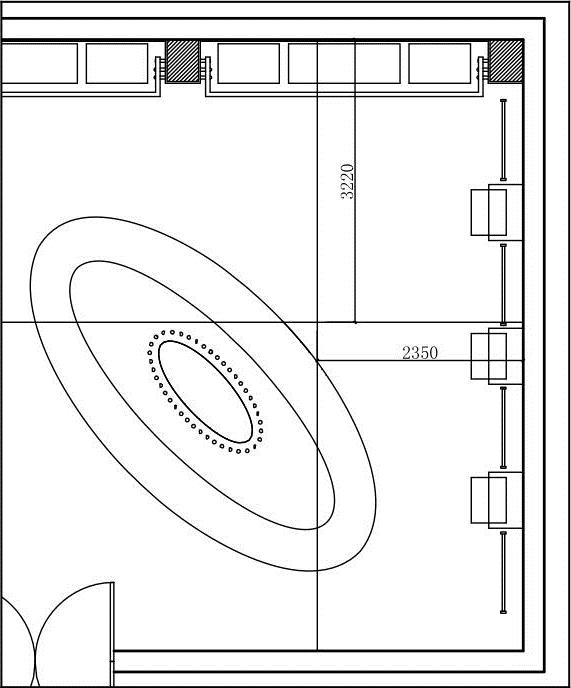

42调用OFFSET/O偏移命令,绘制辅助线,如图14-49所示。

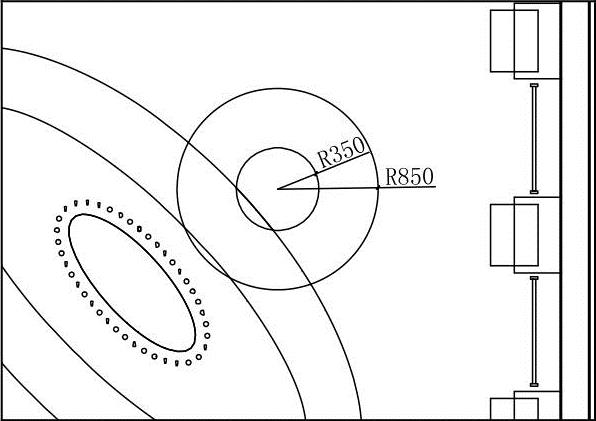

43调用CIRCLE/C圆命令,绘制半径为350和850的同心圆,然后删除辅助线,如图14-50所示。

44调用TRIM/TR修剪命令,对椭圆与圆相交的位置进行修剪,效果如图14-51所示。


图14-49 绘制辅助线


图14-50 绘制同心圆


图14-51 修剪椭圆

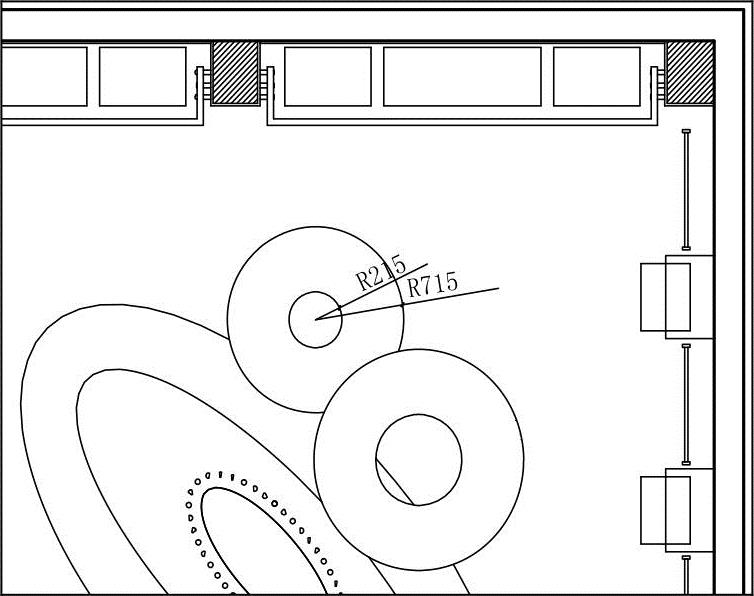

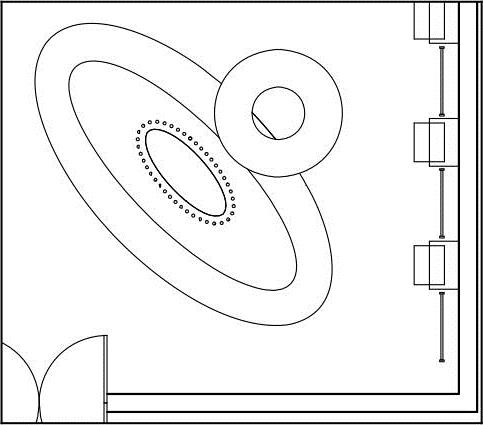

45使用同样的方法绘制上方的同心圆,如图14-52所示。

46从图库中插入衣架和沙发图块到平面布置图中,效果如图14-53所示,完成专卖店平面布置图的绘制。


图14-52 绘制同心圆


图14-53 插入图块
