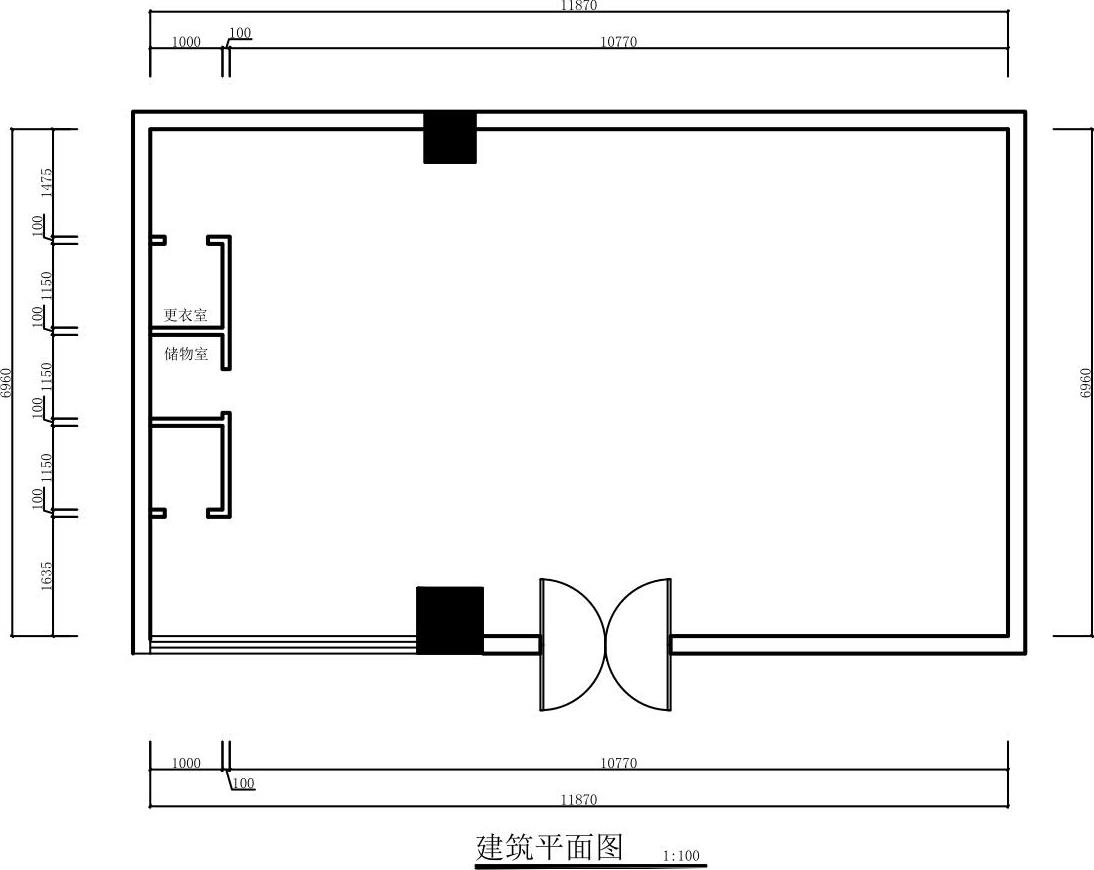

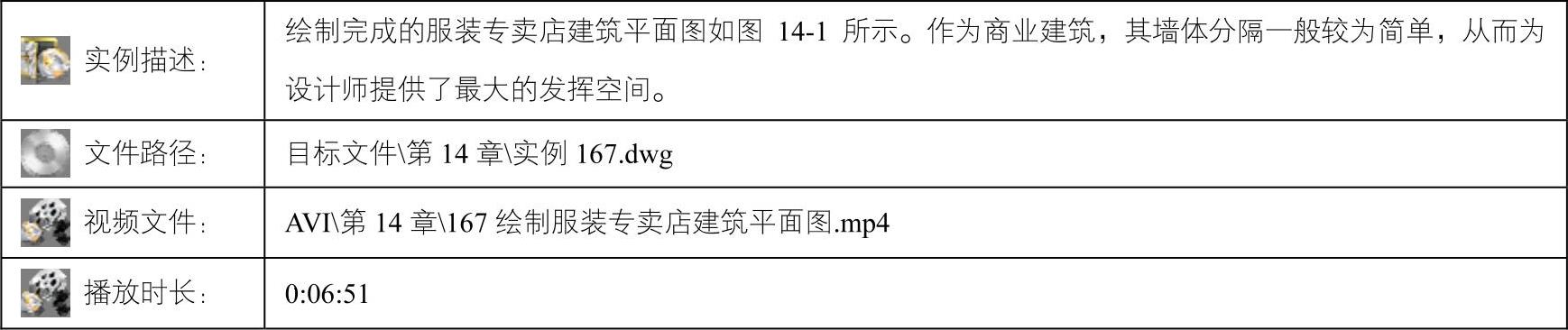

图14-1 服装专卖店建筑平面图

01启动AutoCAD 2014，以“室内装潢施工图模板.dwt”创建新图形。

02调用RECTANG/REC矩形命令，绘制尺寸为11870×6960的矩形，如图14-2所示。

03调用OFFSET/O偏移命令，将矩形向外偏移240，如图14-3所示，得到墙体。

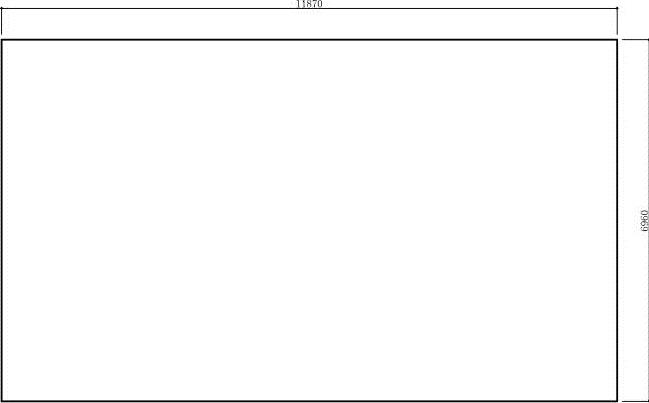

图14-2 绘制矩形

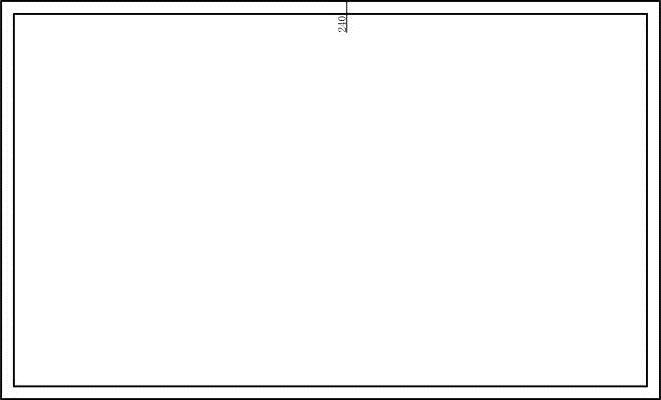

图14-3 偏移矩形

04调用PLINE/PL多段线命令和OFFSET/O偏移命令，并进行修剪，得到内墙，如图14-4所示。

05调用DIMLINEAR/DLI线性命令和DIMCONTINUE/DCO连续命令，标注尺寸，如图14-5所示。

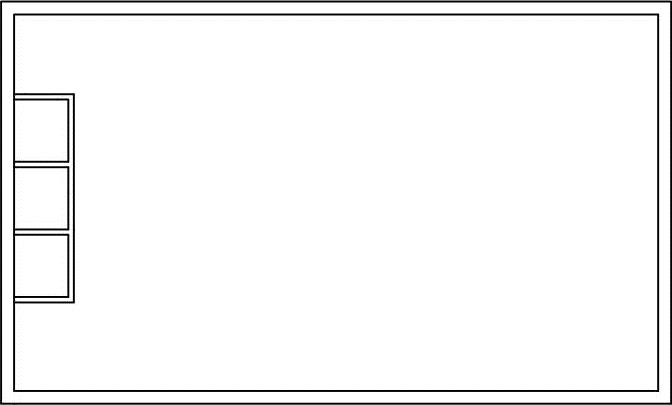

图14-4 绘制内墙体

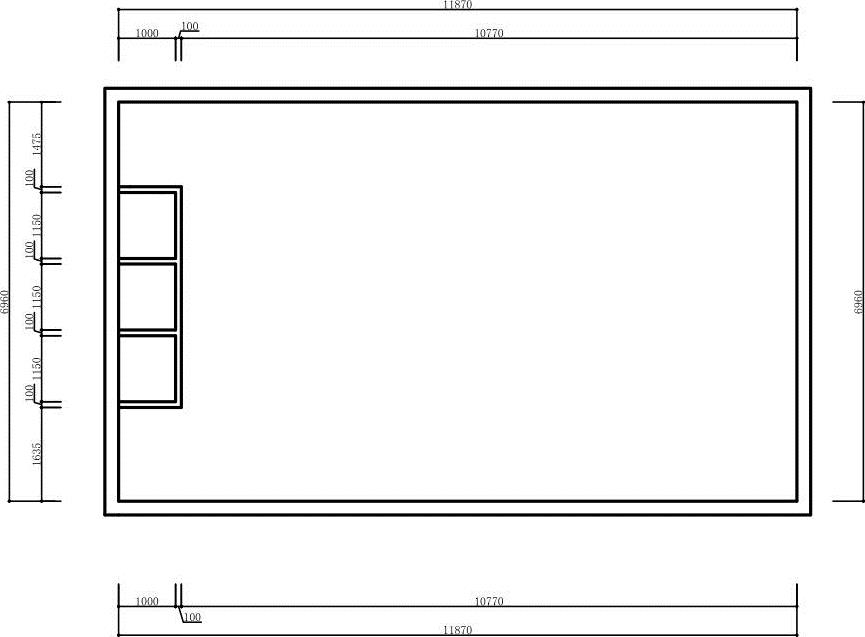

图14-5 标注尺寸(www.daowen.com)

06调用RECTANG/REC矩形命令、HATCH/H图案填充命令和MOVE/M移动命令，绘制柱子，效果如图14-6所示。

07调用PLINE/PL多段线命令和TRIM/TR修剪命令，开窗洞和门洞，如图14-7所示。

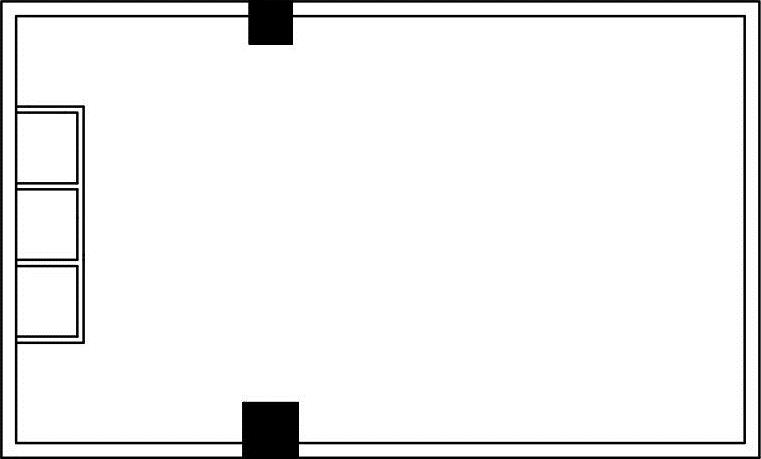

图14-6 绘制柱子

图14-7 开门洞和窗洞

08调用LINE/L直线命令和OFFSET/O偏移命令，绘制窗，如图14-8所示。

09调用INSERT/I插入命令，插入门图块，并进行缩放、镜像等调整，效果如图14-9所示。

10调用MTEXT/MT多行文字命令，标注房间名称。

11调用INSERT/I插入命令，插入“图名”图块，完成服装专卖店建筑平面图的绘制。

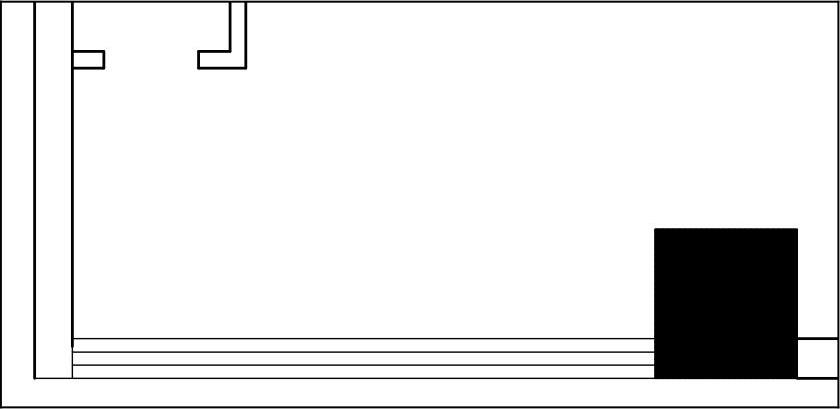

图14-8 绘制窗

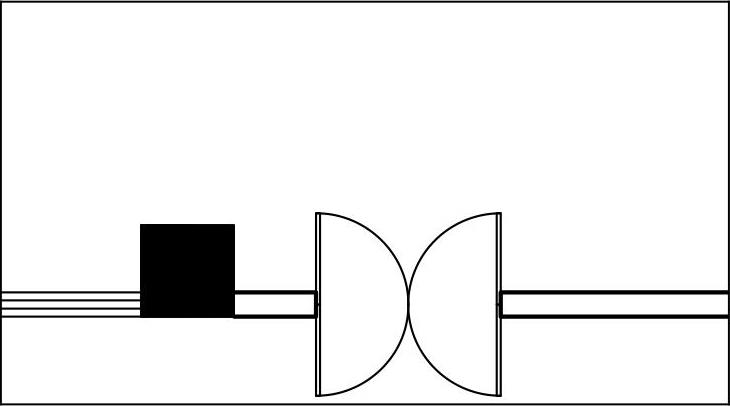

图14-9 插入图块
