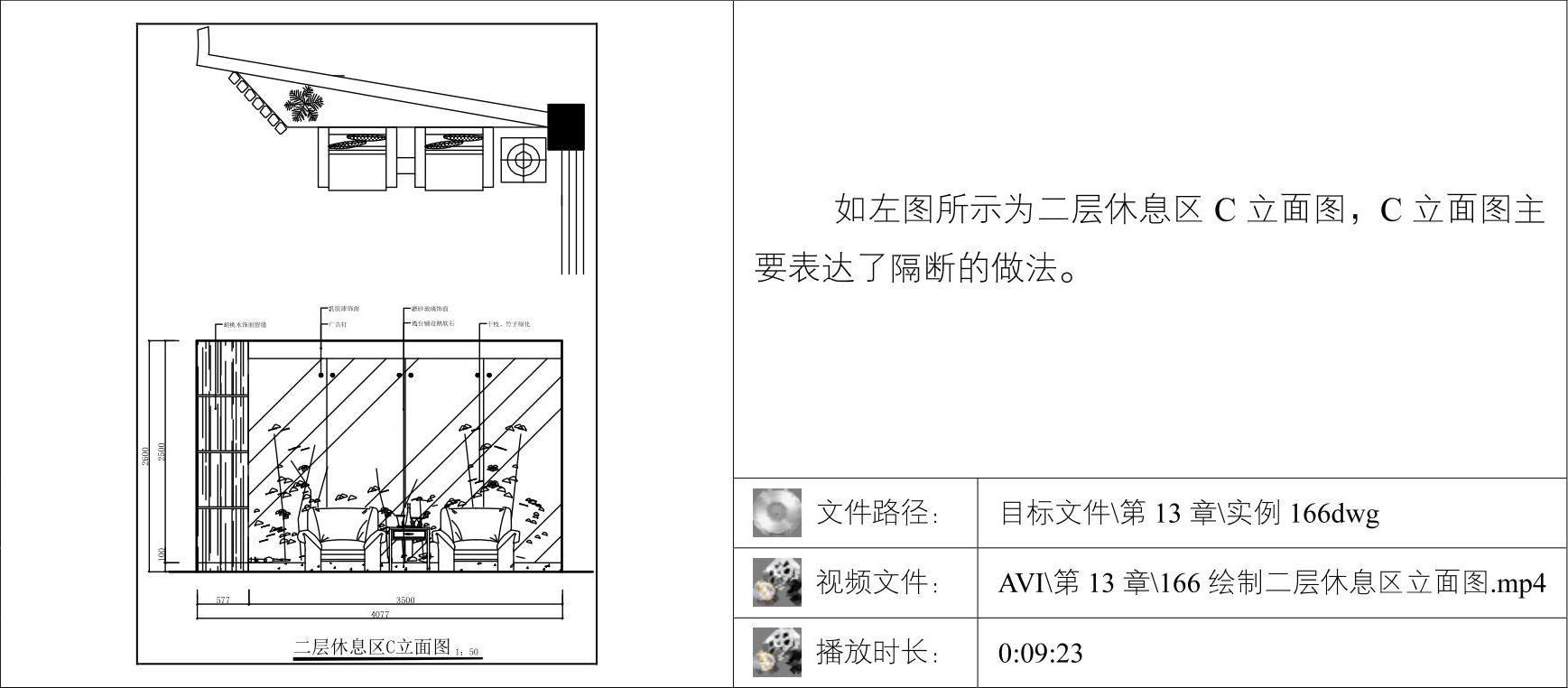

01调用COPY/CO复制命令,复制平面布置图上二层休息区C立面的平面部分,并对图形进行旋转。

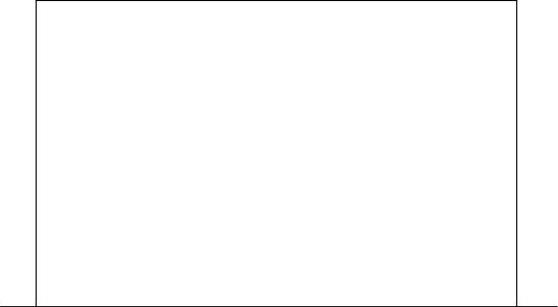

02调用LINE/L直线命令和TRIM/TR修剪命令,绘制C立面的基本轮廓,如图13-148所示。

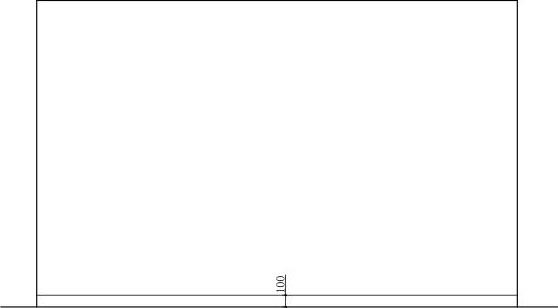

03调用LINE/L直线命令,绘制踢脚线,踢脚线的高度为100,如图13-149所示。

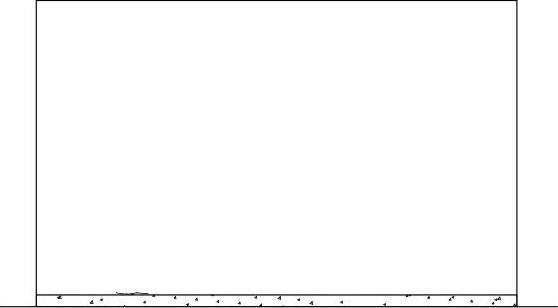

04调用HATCH/H图案填充命令,对踢脚线填充图案,效果如图13-150所示。
图13-148 绘制C立面的基本轮廓
图13-149 绘制踢脚线
图13-150 填充踢脚线

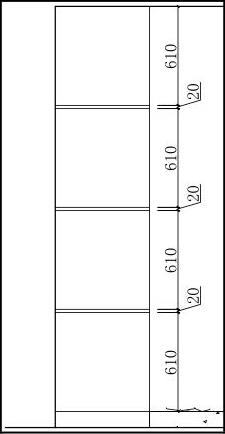

05调用LINE/L直线命令、RECTANG/REC矩形命令和COPY/CO复制命令,绘制隔断,如图13-151所示。

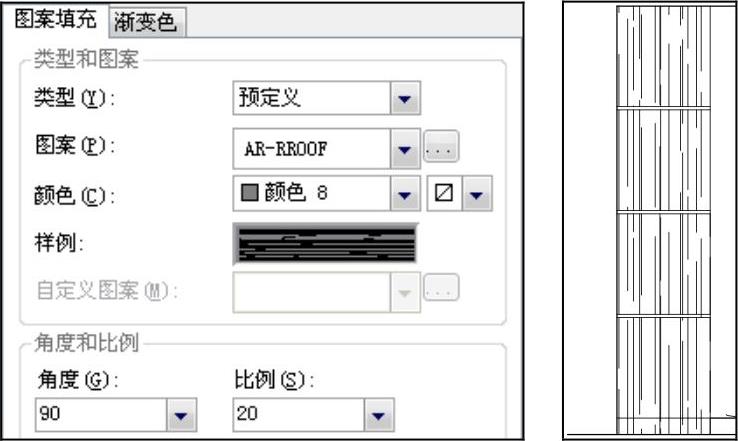

06调用HATCH/H图案填充命令,在隔断填充图案,填充参数和效果如图13-152所示。
图13-151 绘制隔断
图13-152 填充参数和效果

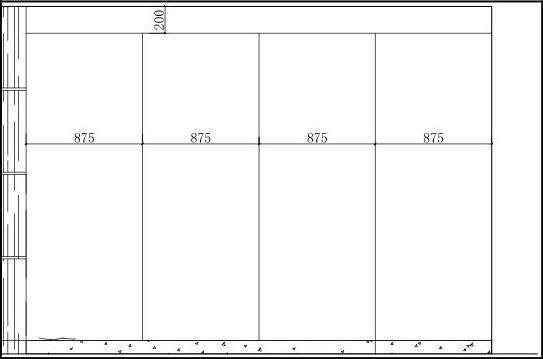

07用PLINE/PL多段线命令,绘制玻璃隔断造型,如图13-153所示。(www.daowen.com)

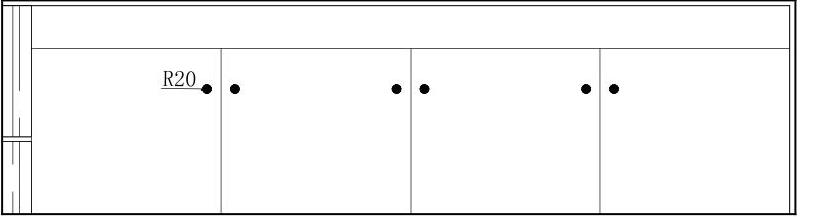

08调用CIRCLE/C圆命令、HATCH/H图案填充命令和COPY/CO复制命令,绘制广告钉,如图13-154所示。
图13-153 绘制线段
图13-154 绘制广告钉

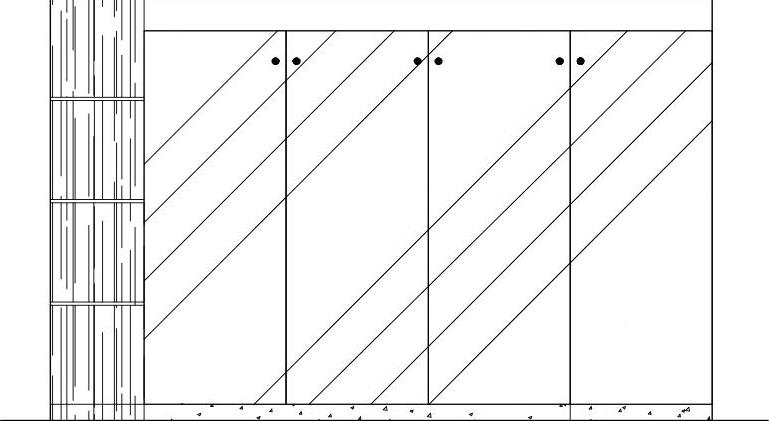

09调用HATCH/H图案填充命令,对玻璃区域填充图案和

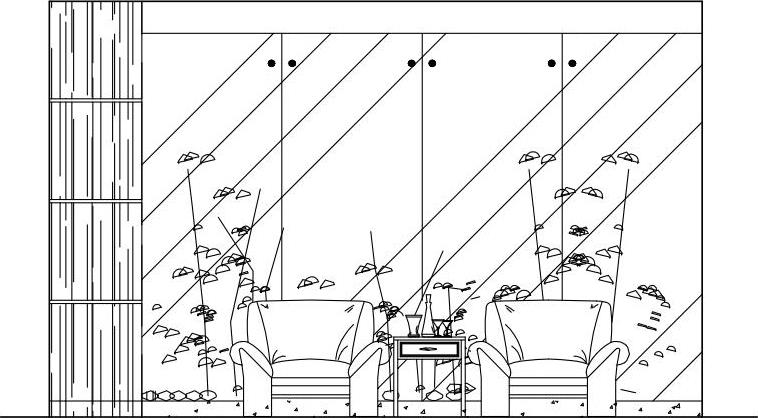

图案,如图13-155所示。从图库中插入沙发、茶几、鹅卵石和植物到立面图中,并进行修剪,如图13-156所示。
图13-155 填充效果
图13-156 插入图块

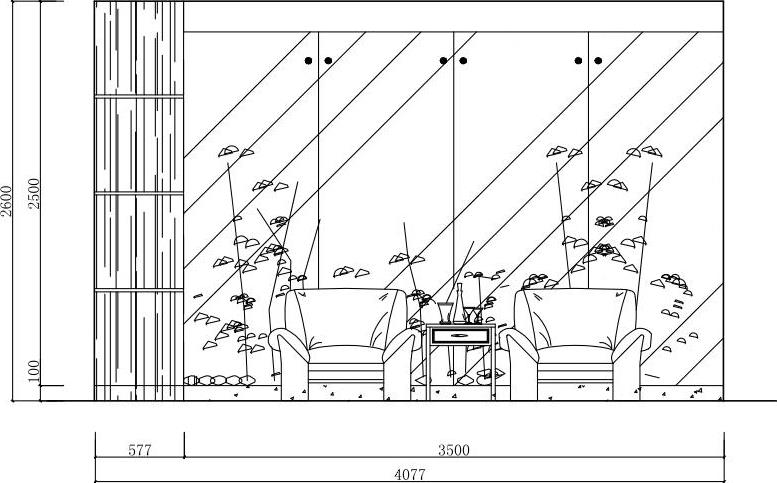

10调用DIMLINEAR/DLI线性命令,进行尺寸标注,如图13-157所示。

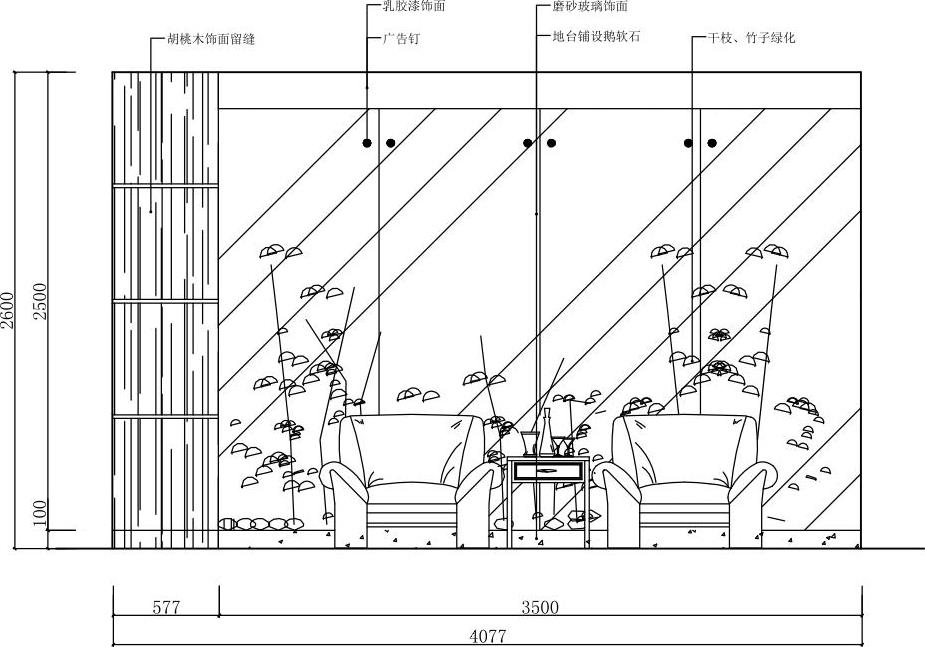

11调用MLEADER/MLD多重引线命令,标注材料说明,如图13-158所示。
图13-157 尺寸标注
图13-158 材料说明
12调用INSERT/I插入命令,插入“图名”图块,完成二层休息区C立面图的绘制。
