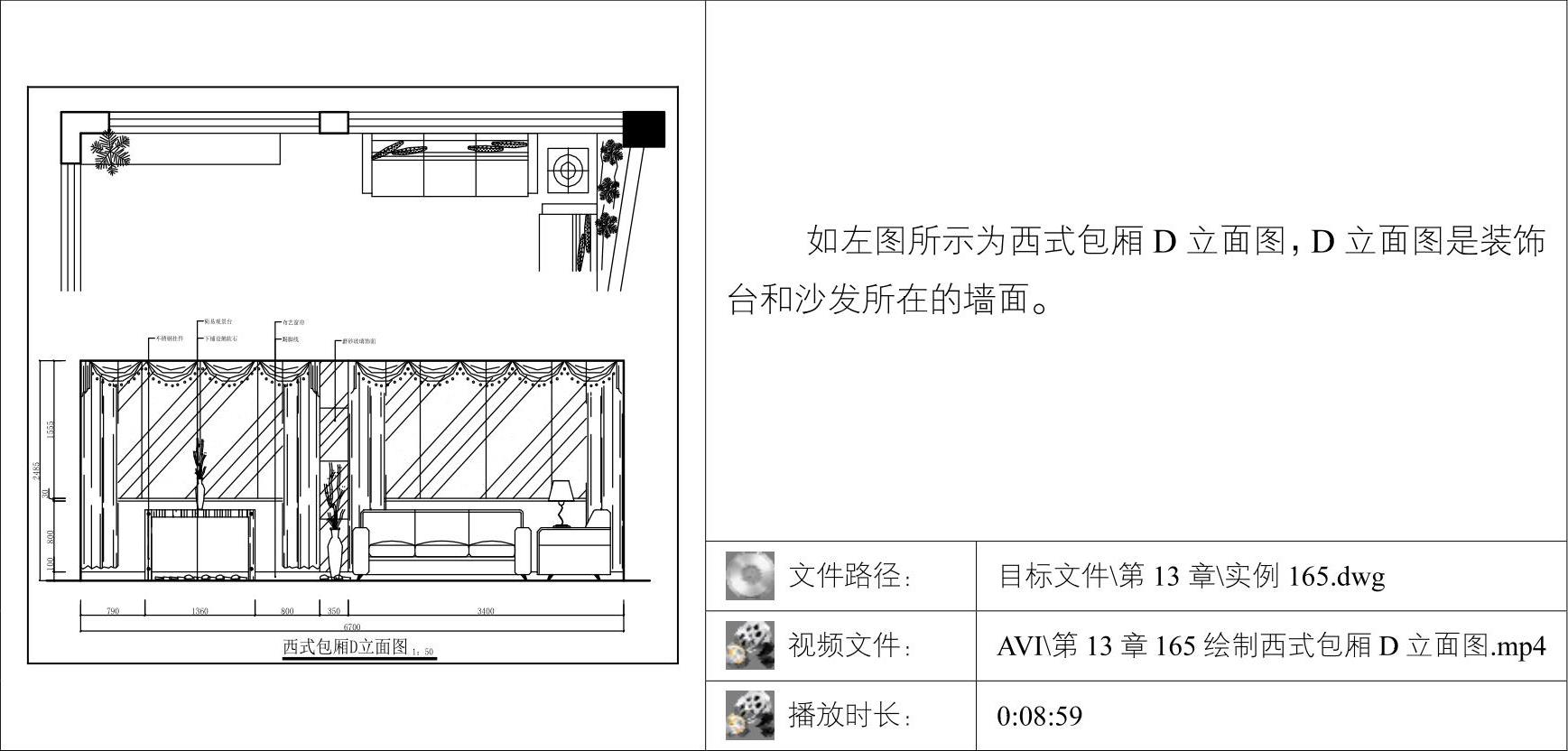

西式包厢D立面图绘制教程


01调用COPY/CO复制命令,复制平面布置图上西式包厢D立面的平面部分,并对图形进行旋转。

02调用LINE/L直线命令和TRIM/TR修剪命令,绘制D立面的基本轮廓,如图13-138所示。

03调用LINE/L直线命令,绘制踢脚线,踢脚线的高度为100,如图13-139所示。

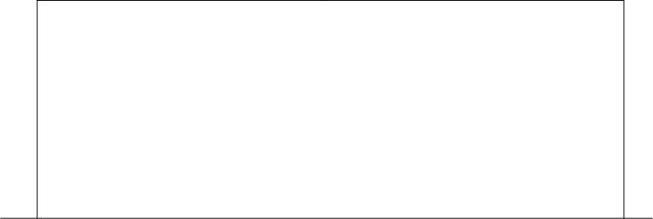

图13-138 绘制D立面的基本轮廓

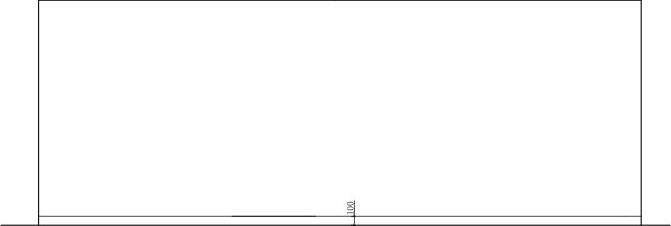

图13-139 绘制踢脚线

04调用PLINE/PL多段线命令、OFFSET/O偏移命令、TRIM/TR修剪命令和HATCH/H图案填充命令,绘制观景台,如图13-140所示。

05从图库中插入窗帘沙发、鹅卵石、陈设品和台灯等图块到立面图中,并进行修剪,如图13-141所示。

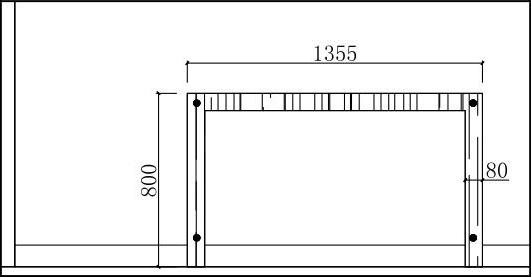

图13-140 绘制观景台

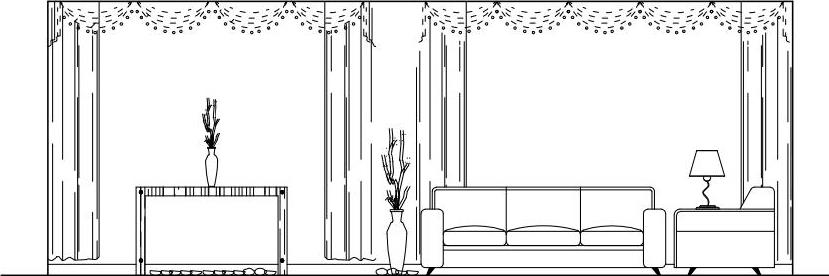

图13-141 插入图块

06LINE/L直线命令、OFFSET/O偏移命令和HATCH/H图案填充命令,绘制墙面造型图案,如图13-142所示。

07调用LINE/L直线命令和OFFSET/O偏移命令,绘制窗台,如图13-143所示。


图13-142 绘制墙面造型图案

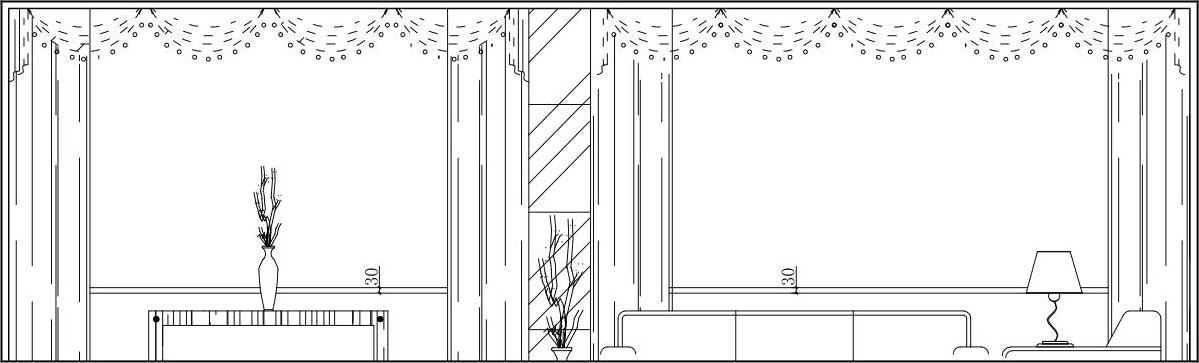

图13-143 绘制窗台

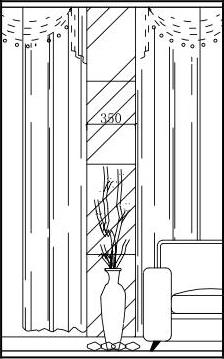

08调用LINE/L直线命令和OFFSET/O偏移命令,划分窗户,如图13-144所示。

09调用HATCH/H图案填充命令,在窗户填充978-7-111-44260-8-Part03-584.jpg图案和978-7-111-44260-8-Part03-585.jpg图案,如图13-145所示。

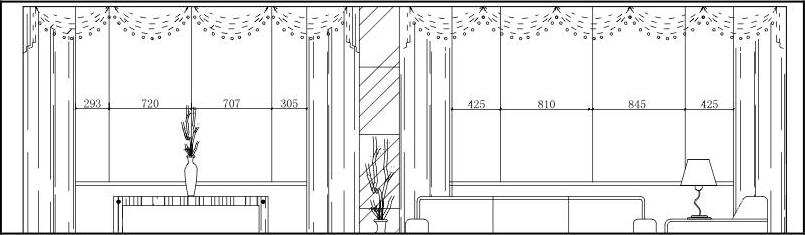

图13-144 划分窗户

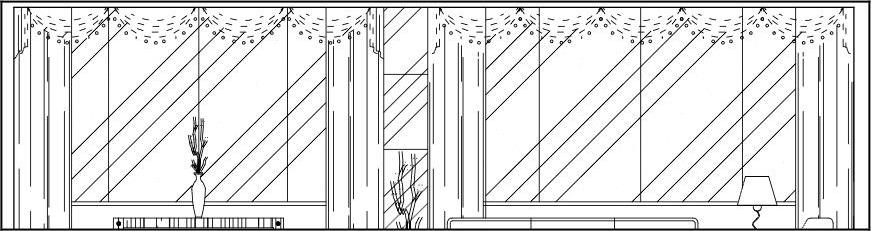

图13-145 填充窗户效果

10调用DIMLINEAR/DLI线性命令,标注尺寸,如图13-146所示。

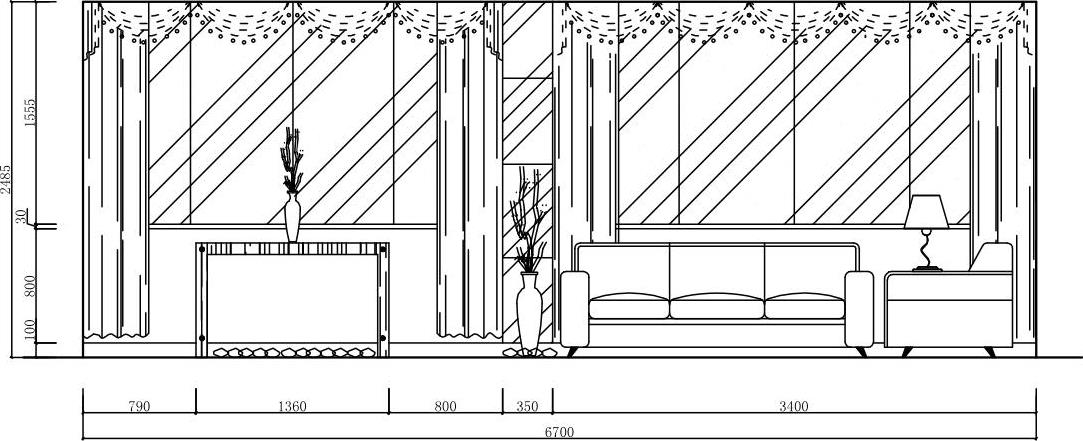

图13-146 标注尺寸

11调用MLEADER/MLD多重引线命令,标注材料说明,如图13-147所示。

12调用INSERT/I插入命令,插入“图名”图块,完成西式包厢D立面图的绘制。

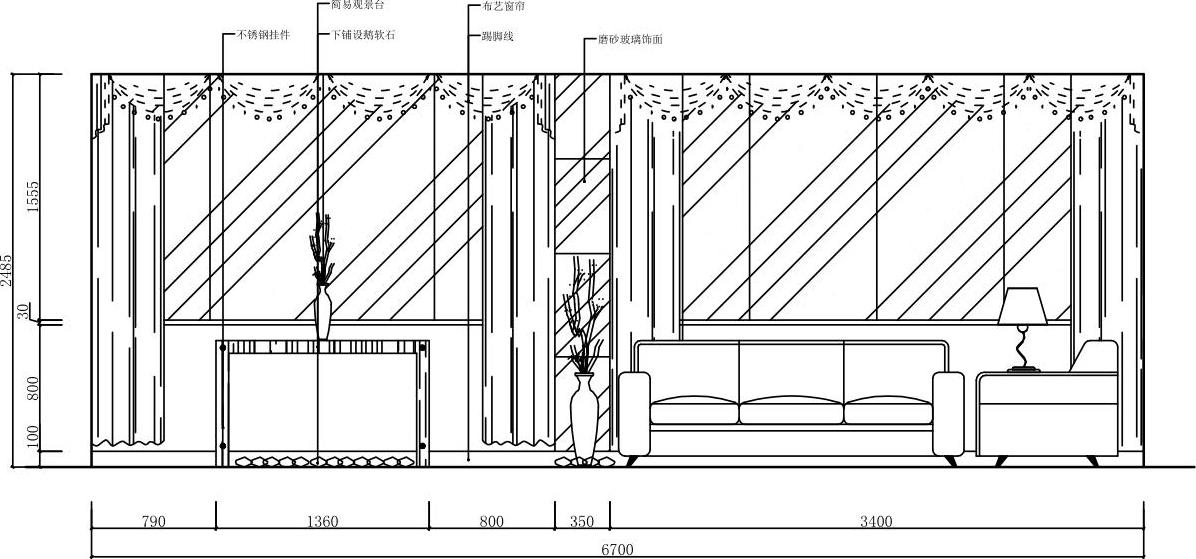

图13-147 材料说明
