01调用COPY/CO复制命令，复制平面布置图上西式包厢B立面图的平面部分。

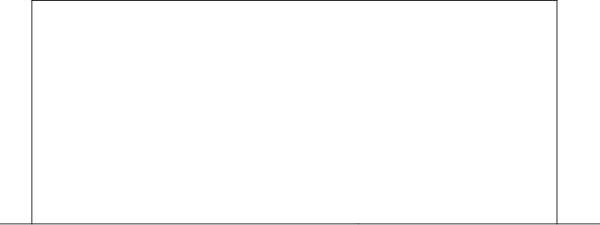

02调用LINE/L直线命令和TRIM/修剪命令，绘制B立面图的基本轮廓，如图13-128所示。

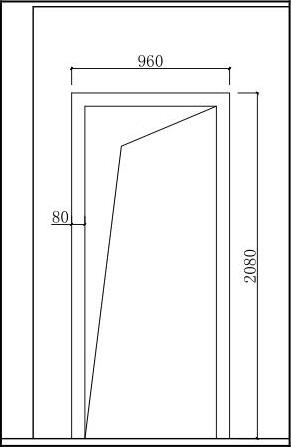

03调用PLINE/PL多段线命令和OFFSET/O偏移命令，绘制门，如图13-129所示。

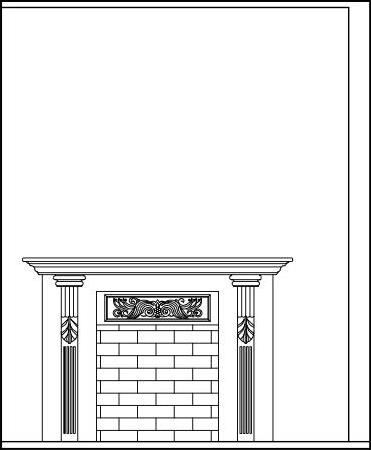

04绘制壁炉。在本书第4章中已详细讲解了壁炉的绘制方法，直接复制到立面图中即可，这里就不再详细地讲解了，结果如图13-130所示。

图13-128 绘制B立面图的基本轮廓

图13-129 绘制线段

图13-130 复制壁炉

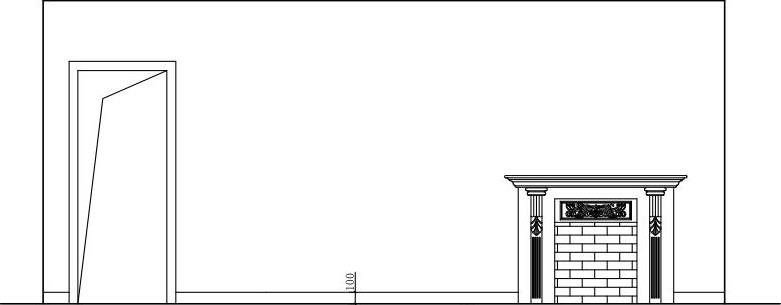

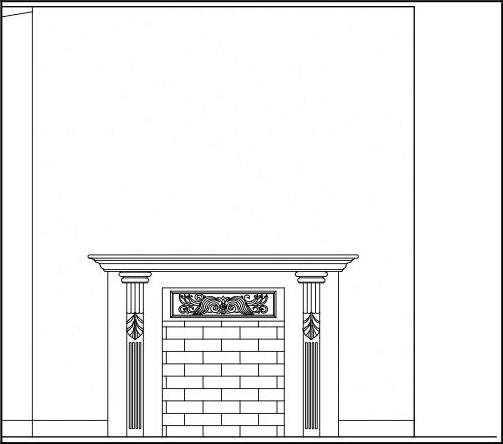

05调用LINE/L直线命令，绘制踢脚线，踢脚线的高度为100，如图13-131所示。

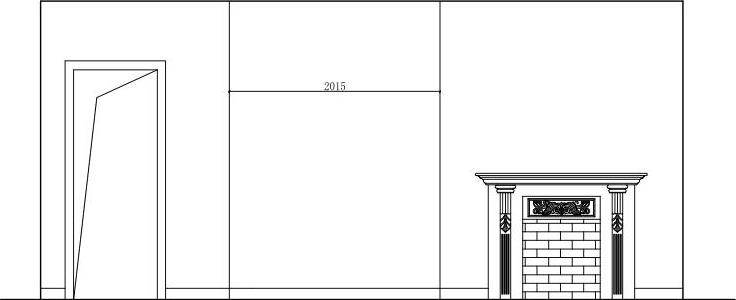

06调用LINE/L命令和TRIM/TR修剪命令，绘制墙体投影线，如图13-132所示。

图13-131 绘制踢脚线

图13-132 绘制线段(www.daowen.com)

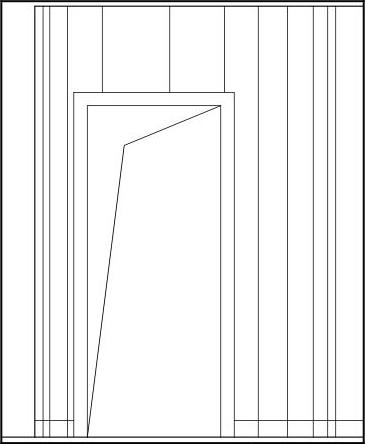

07调用LINE/L直线命令和OFFSET/O偏移命令，在左侧墙面绘制线段，如图13-133所示。

08调用HATCH/图案填充命令，对右侧墙面填充图案，如图13-134所示。

图13-133 绘制线段

图13-134 填充图案

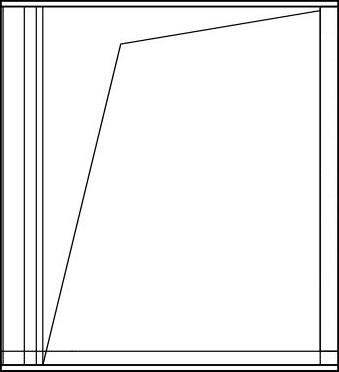

09调用LINE/L直线命令，在中间墙面区域绘制折线，表示镂空，如图13-135所示。

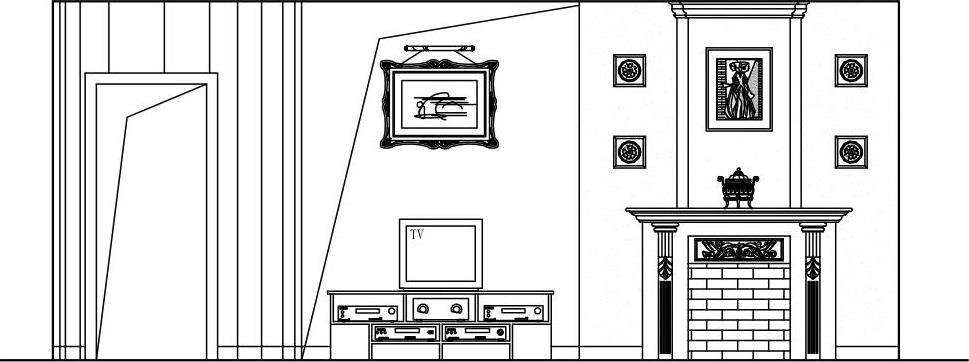

10从图库中调入装饰画、电视、电视柜和雕花图块到立面图中，并进行修剪，如图13-136所示。

图13-135 绘制折线

图13-136 插入图块

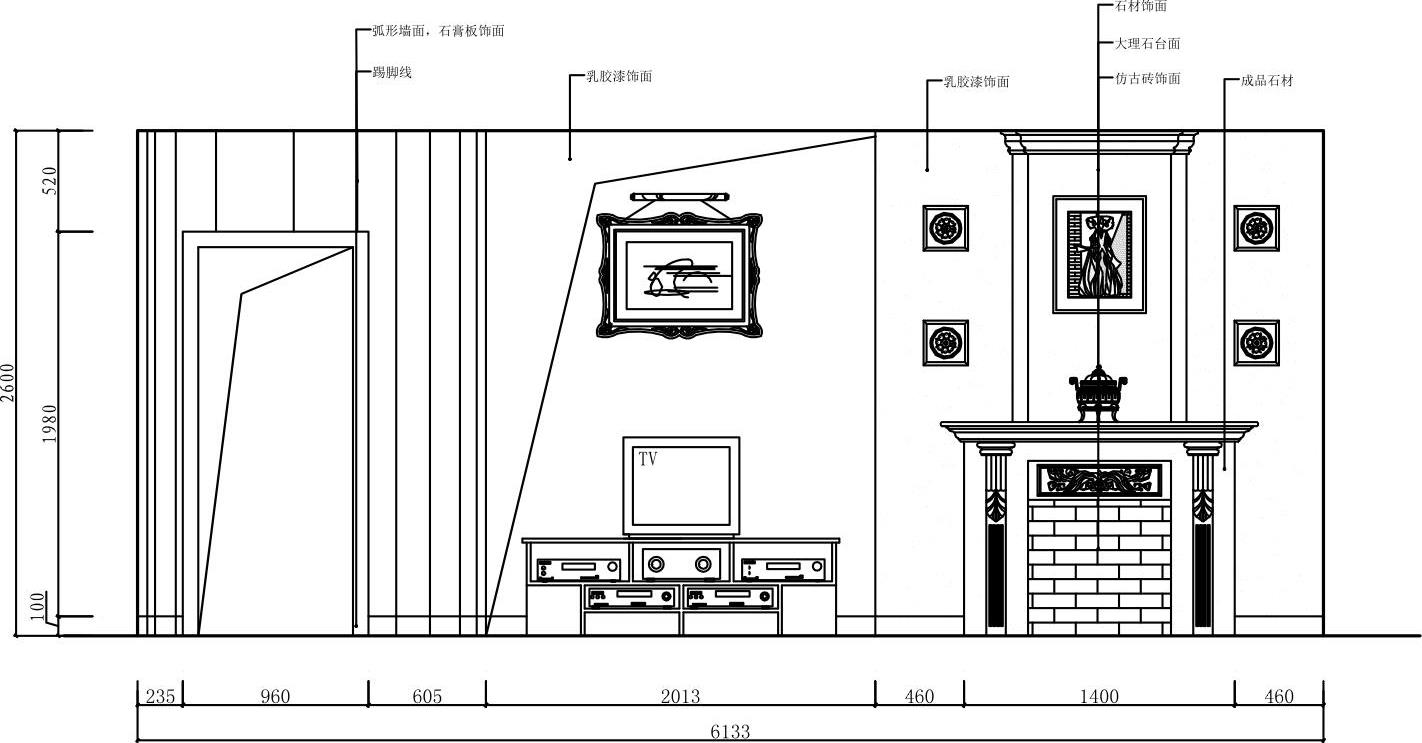

11调用DIMLINEAR/DLI线性命令和MLEADER/MLD多重引线命令，标注尺寸和材料说明，如图13-137所示。

图13-137 标注尺寸和材料说明

12调用INSERT/I插入命令，插入“图名”图块，完成西式包厢B立面图的绘制。
