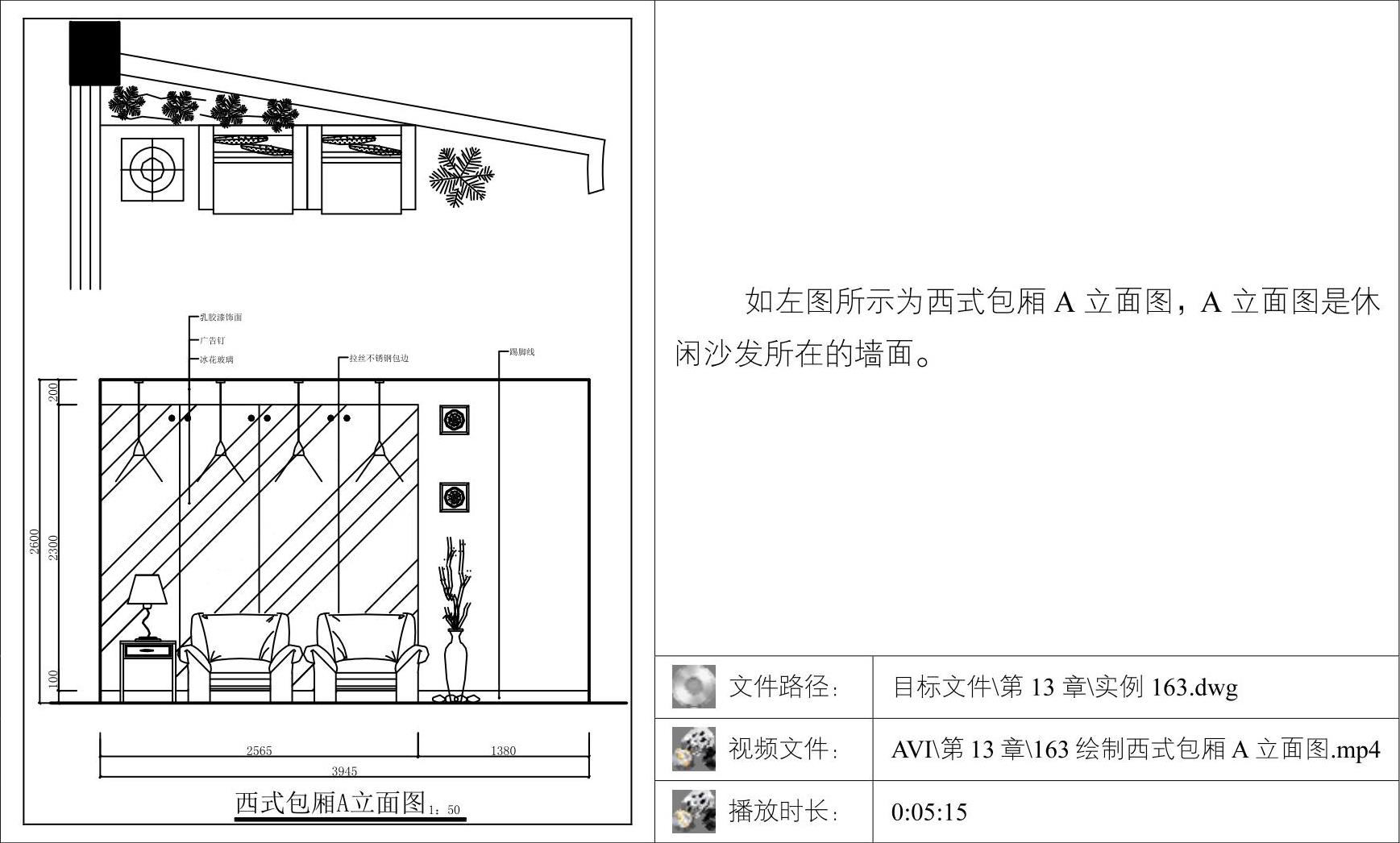

西式包厢A立面图绘制


01调用COPY/CO复制命令,复制平面布置图上西式包厢A立面图的平面部分,并对图形进行旋转。

02调用LINE/L直线命令和TRIM/TR修剪命令,绘制A立面的基本轮廓,如图13-121所示。

03调用LINE/L直线命令,绘制踢脚线,踢脚线的高度为100,如图13-122所示。

04调用PLINE/PL多段线命令和OFFSET/O偏移命令,绘制玻璃隔断造型,如图13-123所示。

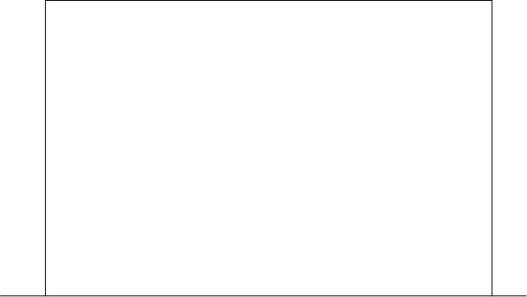

图13-121 绘制A立面的基本轮廓

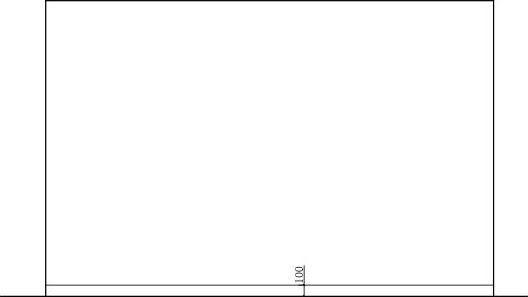

图13-122 绘制踢脚线

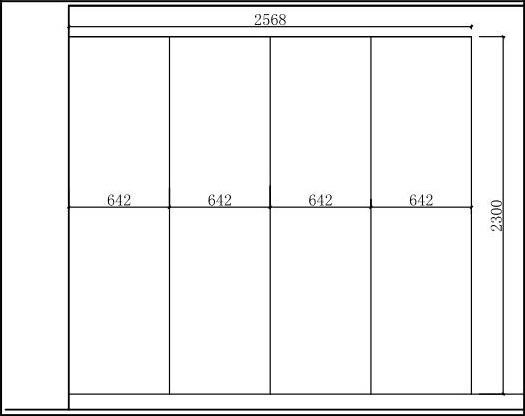

图13-123 绘制玻璃隔断造型

05调用CIRCLE/C圆命令、HATCH/H图案填充命令和COPY/CO复制命令,绘制广告钉,如图13-124所示。

06调用HATCH/H图案填充命令,对玻璃填充978-7-111-44260-8-Part03-559.jpg图案和978-7-111-44260-8-Part03-560.jpg图案,如图13-125所示。(www.daowen.com)

07从图库中插入沙发、茶几、鹅卵石、植物台灯到立面图中,并进行修剪,如图13-126所示。

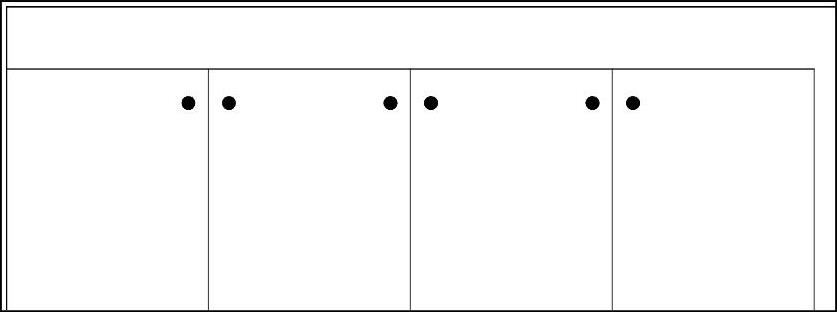

图13-124 绘制广告钉

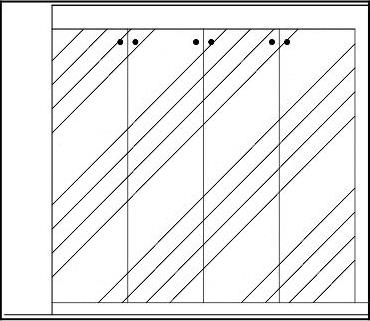

图13-125 填充图案

08调用DIMLINEAR/DLI线性命令和MLEADER/MLD多重引线命令,标注尺寸和材料说明,如图13-127所示。

09调用INSERT/I插入命令,插入“图名”图块,完成西式包厢A立面图的绘制。

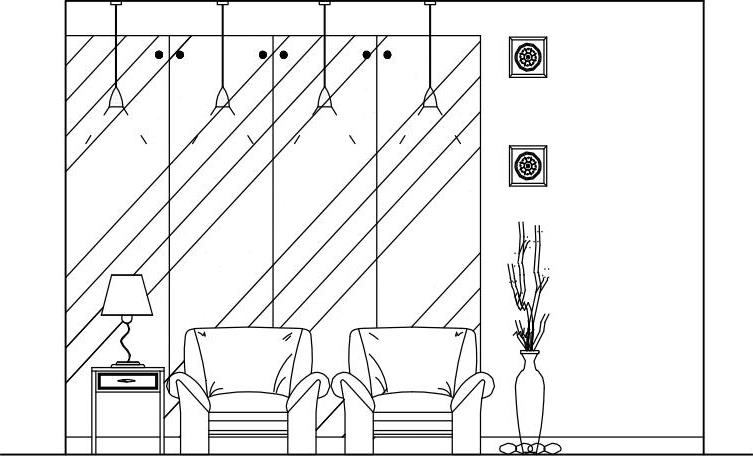

图13-126 插入图块

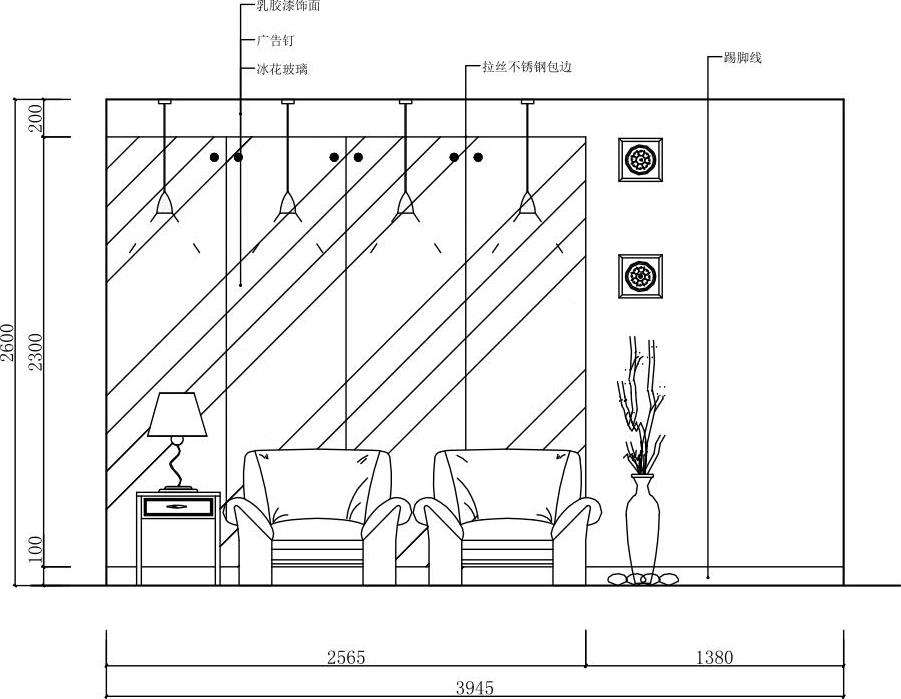

图13-12 7标注尺寸和材料说明
