使用AutoCAD2014设计经典室内酒柜立面图


01调用COPY/CO复制命令,复制平面布置图上酒柜的平面部分。

02调用RECTANG/REC矩形命令,绘制酒柜的基本轮廓,如图13-106所示。

03用LINE/L直线命令,绘制如图13-107所示线段。

04用HATCH/H图案填充命令,在线段内填充978-7-111-44260-8-Part03-536.jpg图案,如图13-108所示。


图13-106 绘制基本轮廓


图13-107 绘制线段


图13-108 填充图案

05绘制酒柜。调用RECTANG/REC矩形命令,绘制酒柜的台面,如图13-109所示。

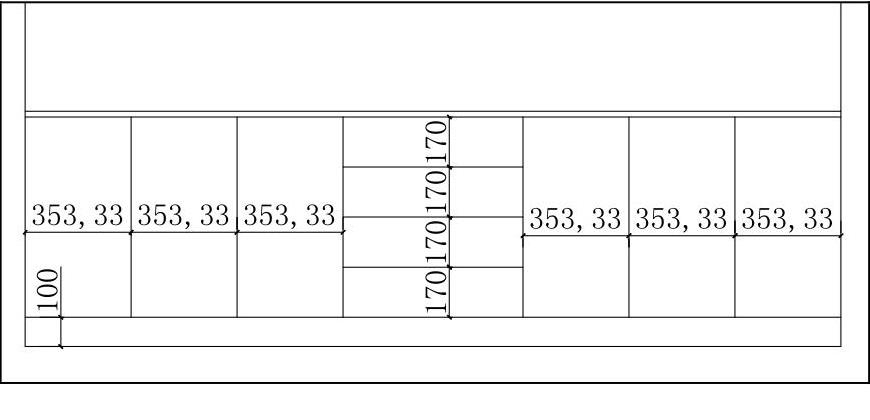

06调用LINE/L直线命令和OFFSET/O偏移命令,划分酒柜,如图13-110所示。


图13-109 绘制面板


图13-110 划分酒柜

07调用HATCH/H图案填充命令,在酒柜的面板填充978-7-111-44260-8-Part03-542.jpg图案,如图13-111所示。

08调用LINE/L直线命令,绘制折线,表示门开启的方向,如图13-112所示。


图13-111 填充面板


图13-112 绘制折线

09绘制酒架。调用LINE/L直线命令,绘制如图13-113所示线段。

10用LINE/L直线命令和OFFSET/O偏移命令,绘制酒架,如图13-114所示。

11调用TRIM/TR修剪命令,对线段进行修剪,效果如图13-115所示。(www.daowen.com)


图13-113 绘制线段


图13-114 绘制酒架

12调用LINE/L直线命令,绘制如图13-116所示辅助线。


图13-115 修剪线段


图13-116 绘制辅助线

13调用CIRCLE/C圆命令,以辅助线的交点为圆心绘制半径为440、460、1070和1090的同心圆,然后删除辅助线,如图13-117所示。

14调用TRIM/TR修剪命令,对圆与前面绘制的线段相交的位置进行修剪,如图13-118所示。


图13-117 绘制圆


图13-118 修剪图形

15调用HATCH/H图案填充命令,在酒架所在的墙面填充978-7-111-44260-8-Part03-551.jpg图案和978-7-111-44260-8-Part03-552.jpg图案,效果如图13-119所示。

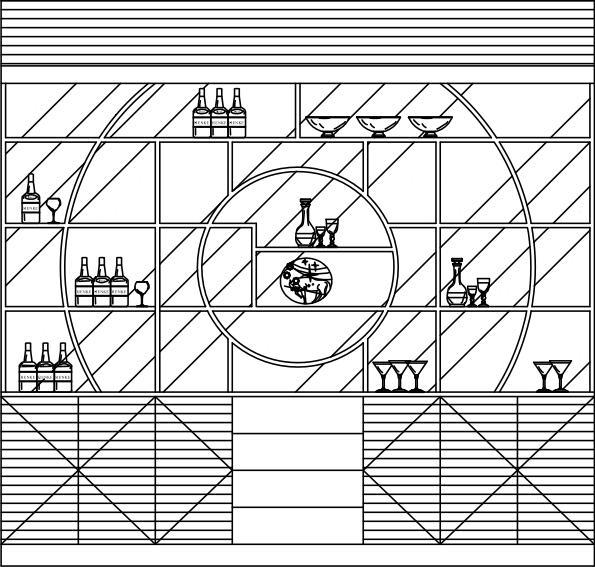

16从图库中插入立面图中所需要的图块,并进行修剪,效果如图13-120所示。

17设置“BZ_标注”图层为当前图层。

18调用DIMLINEAR/DLI线性命令和MLEADER/MLD多重引线命令,标注尺寸和材料说明。

19调用INSERT/I插入命令,插入“图名”图块,完成酒柜立面图的绘制。


图13-119 填充图案


图13-120 插入图块
