01调用COPY/CO复制命令，复制平面布置图上中式包厢D立面的平面部分，并对图形进行旋转。

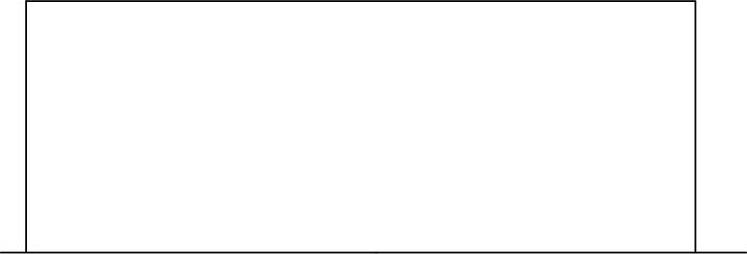

02调用LINE/L直线命令和TRIM/TR修剪命令，绘制D立面的基本轮廓，如图13-96所示。

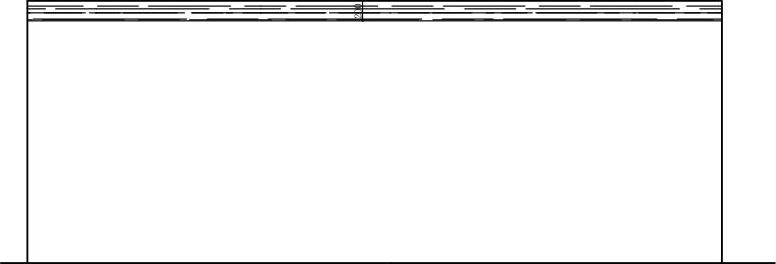

03调用LINE/L直线命令和HATCH/H图案填充命令，绘制顶棚造型，如图13-97所示。

图13-96 绘制D立面的基本轮廓

图13-97 绘制顶棚造型

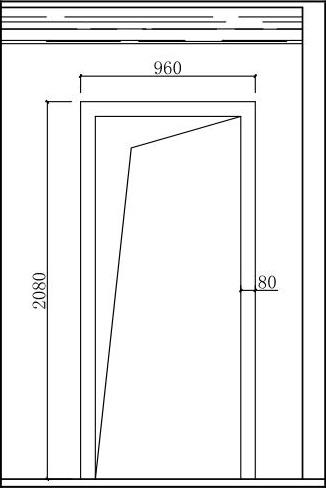

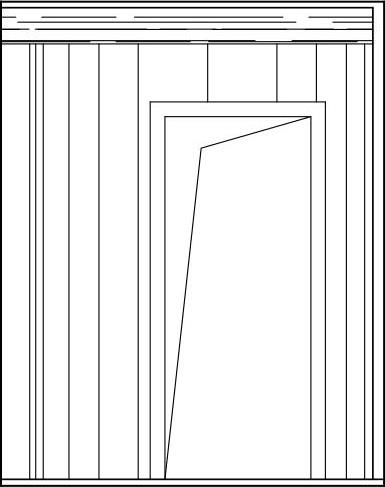

04调用PLINE/PL多段线命令和OFFSET/O偏移命令，绘制门，如图13-98所示。

05调用LINE/L直线命令和OFFSET/O偏移命令，绘制线段，如图13-99所示。

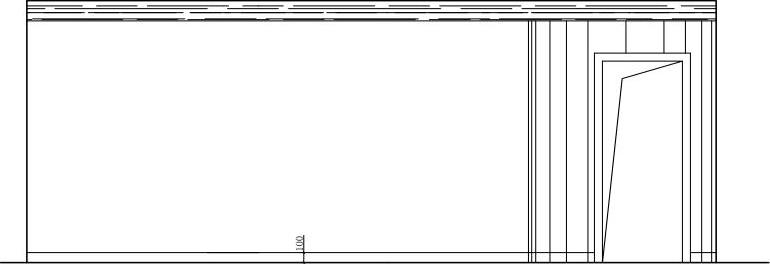

06用LINE/L直线命令，绘制踢脚线，踢脚线的高度为100，如图13-100所示。

图13-98 绘制门

图13-99 绘制线段

图13-100 绘制踢脚线(www.daowen.com)

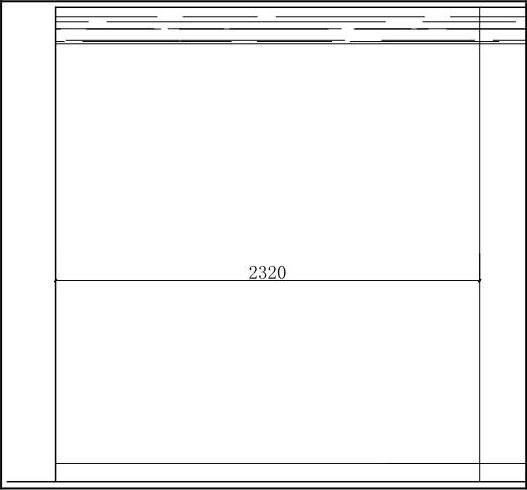

07调用LINE/L直线命令，绘制线段，如图13-101所示。

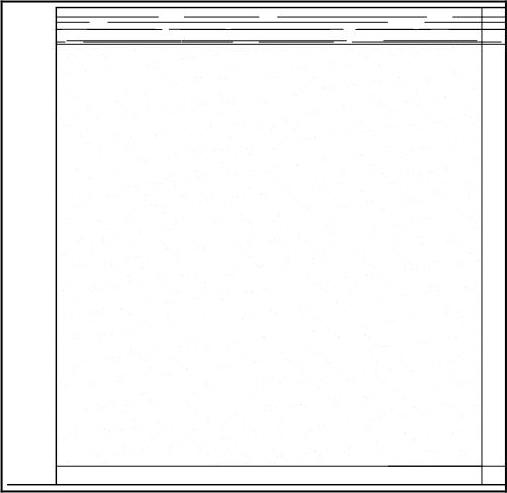

08调用HATCH/H图案填充命令，在线段左侧填充图案，如图13-102所示。

图13-101 绘制线段

图13-102 填充墙面

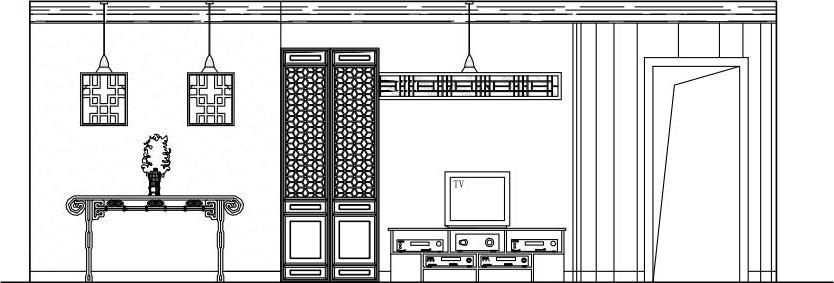

09从图库中插入花桌、中式花格、屏风、电视和电视柜等图块到立面图中，并进行修剪，如图13-103所示。

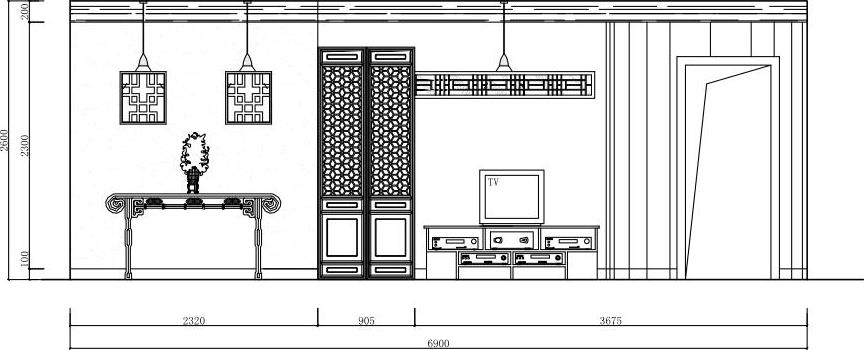

10调用DIMLINEAR/DLI线性命令，标注尺寸，如图13-104所示。

图13-103 插入图块

图13-104 标注尺寸

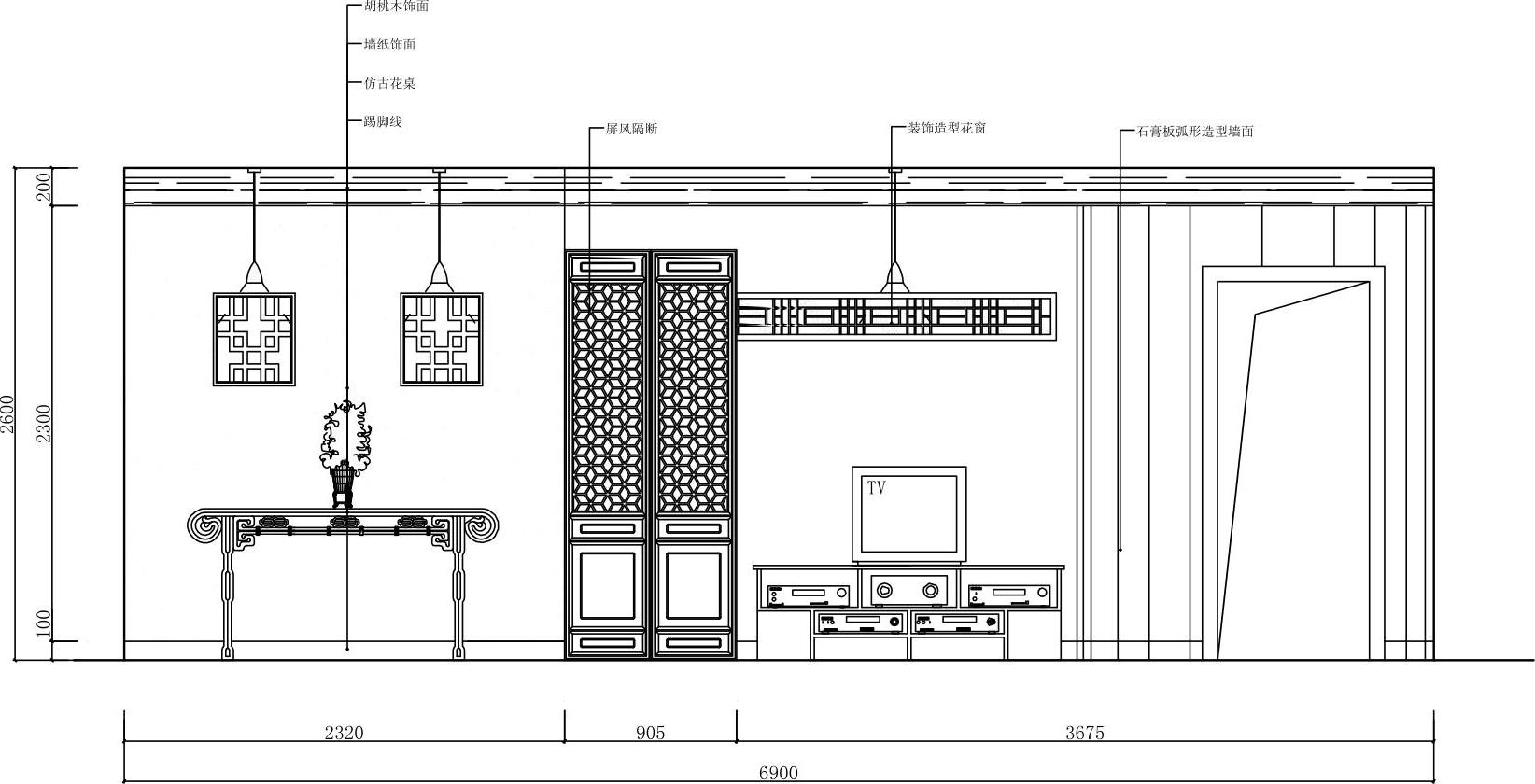

11用MLEADER/MLD多重引线命令，材料说明，如图13-105所示。

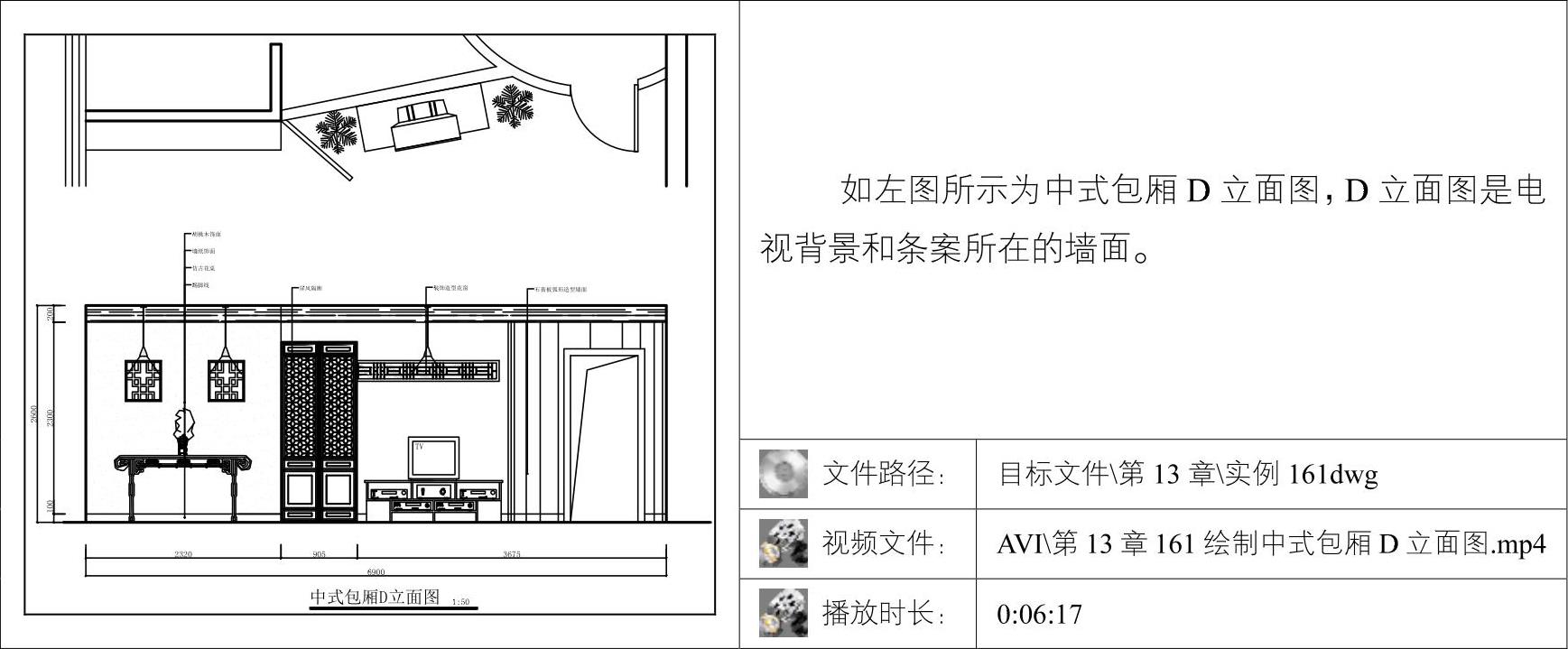

12调用INSERT/I插入命令，插入“图名”图块，完成中式包厢D立面图的绘制。

图13-105 材料说明
