AutoCAD2014中式包厢B立面图设计教程


01调用COPY/CO复制命令,复制平面布置图上中式包厢B立面的平面部分。

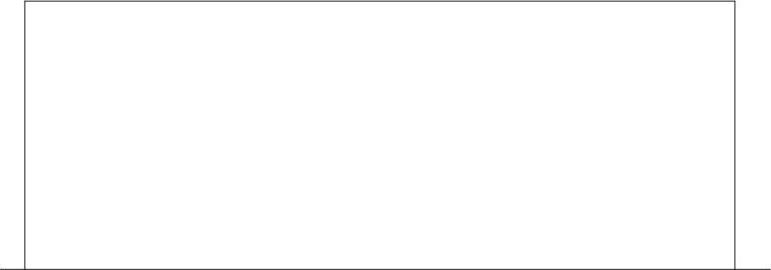

02调用LINE/L直线命令和TRIM/TR修剪命令,绘制B立面的基本轮廓,如图13-87所示。

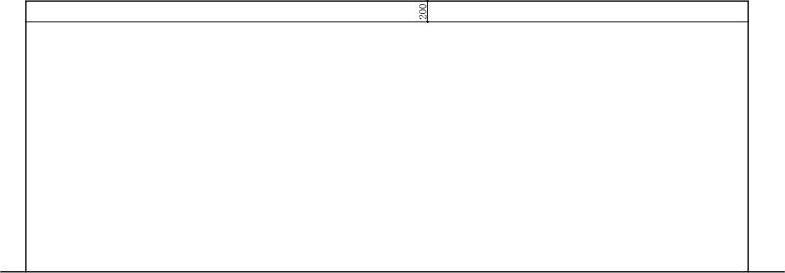

03调用LINE/L直线命令,绘制线段,如图13-88所示。


图13-87 绘制B立面的基本轮廓


图13-88 填充图案

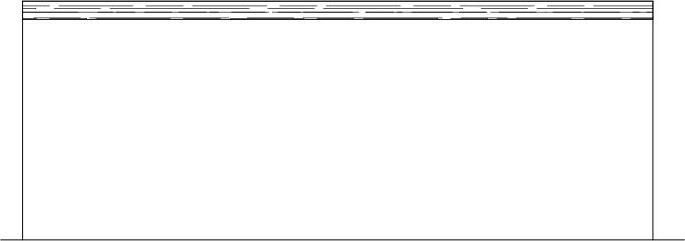

04调用HATCH/H图案填充命令,在线段内填充978-7-111-44260-8-Part03-514.jpg图案,如图13-89所示。

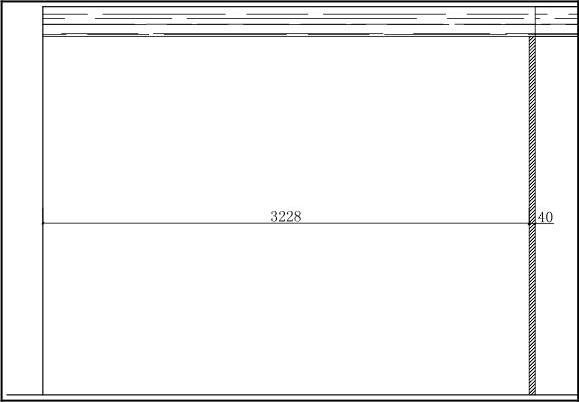

05调用LINE/L直线命令和HATCH/H图案填充命令,绘制隔断,如图13-90所示。


图13-89 填充图案


图13-90 绘制隔断

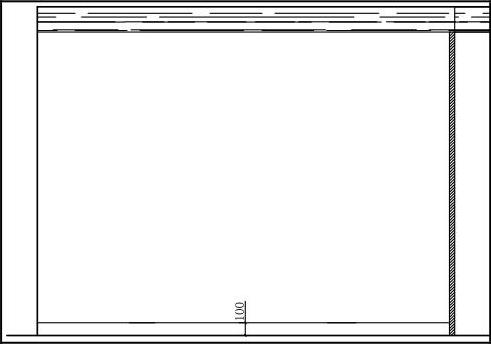

06调用LINE/L直线命令,绘制踢脚线,踢脚线的高度为100,如图13-91所示。

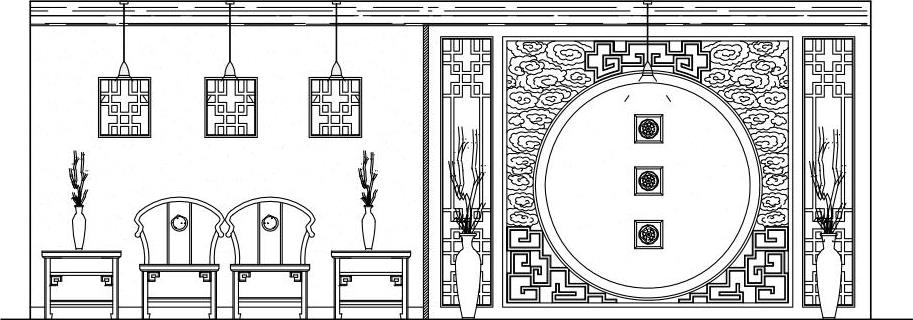

07从图库中插入灯具、椅子、茶几、陈设品和木格等图块到立面图中,并进行修剪,如图13-92所示。(www.daowen.com)


图13-91 绘制踢脚线


图13-92 插入图块

08调用HATCH/H图案填充命令,在左侧墙面和右侧的木格内填充978-7-111-44260-8-Part03-519.jpg图案,如图13-93所示。


图13-93 填充图案

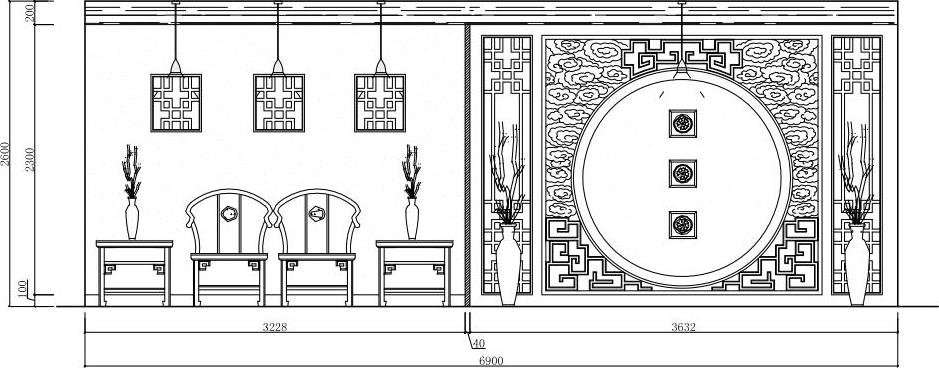

09调用DIMLINEAR/DLI线性命令,进行尺寸标注,如图13-94所示。


图13-94 尺寸标注

10调用MLEADER/MLD多重引线命令,标注材料说明,如图13-95所示。


图13-95 材料说明

11调用INSERT/I插入命令,插入“图名”图块,完成中式包厢B立面图的绘制。
