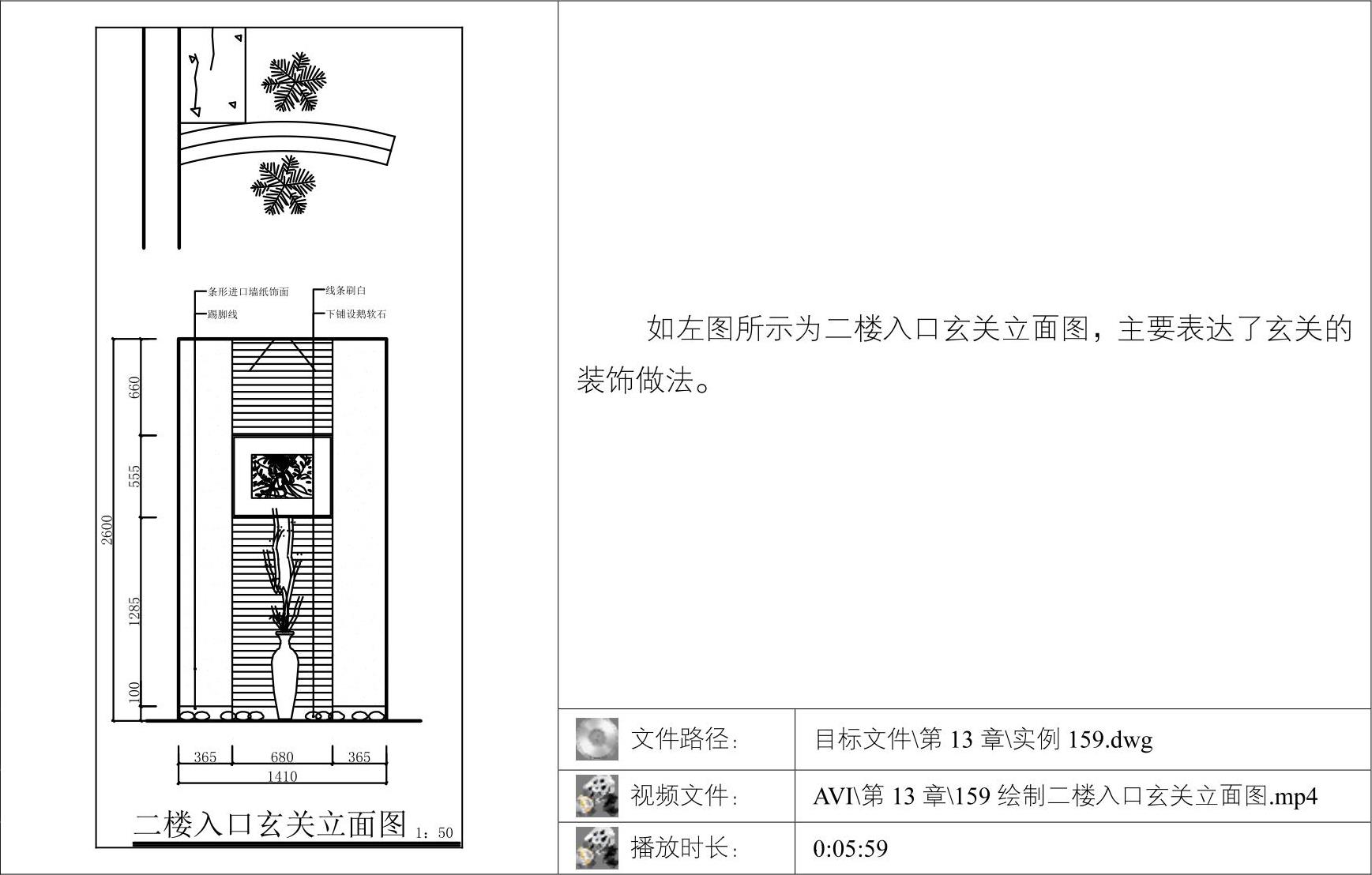

01调用COPY/CO复制命令，复制平面布置图二楼入口玄关的平面部分，并对图形进行旋转。

02调用LINE/L直线命令和TRIM/TR修剪命令，绘制二楼入口玄关立面的基本轮廓，如图13-78所示。

03调用LINE/L直线命令和RECTANG/REC矩形命令，划分墙面造型，如图13-79所示。

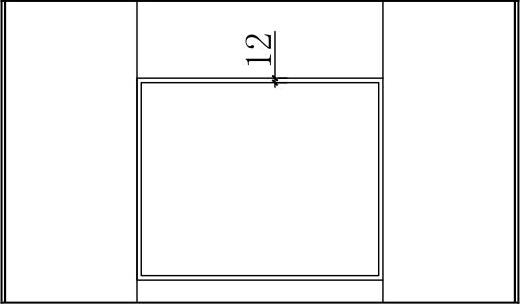

04调用OFFSET/O偏移命令，将墙面中间的矩形向内偏移12，如图13-80所示。

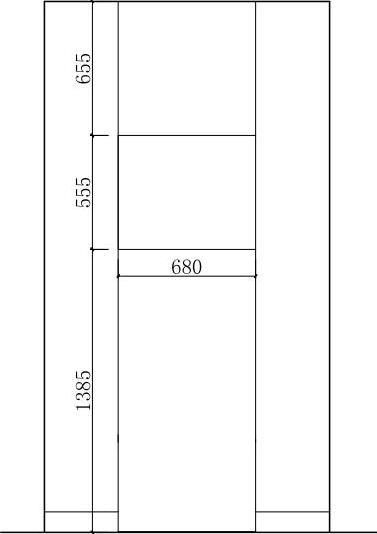

图13-78 绘制玄关的基本轮廓

图13-79 划分墙面造型

图13-80 偏移矩形

05调用HATCH/H图案填充命令，在上下方的墙面填充图案，填充参数和效果如图13-81所示。

06调用LINE/L直线命令，绘制踢脚线，如图13-82所示。

07调用HATCH/H图案填充命令，在两侧的墙面填充图案，填充参数和效果如图13-83所示。

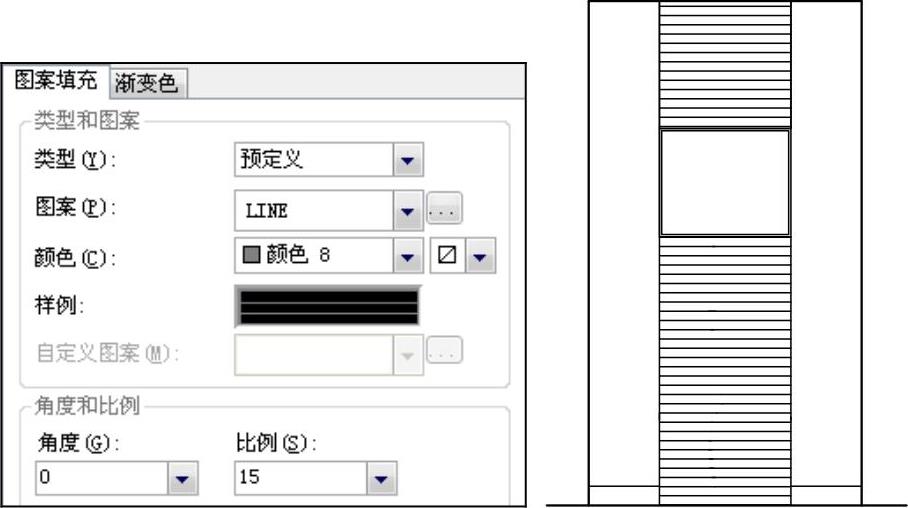

图13-81 填充参数和效果(www.daowen.com)

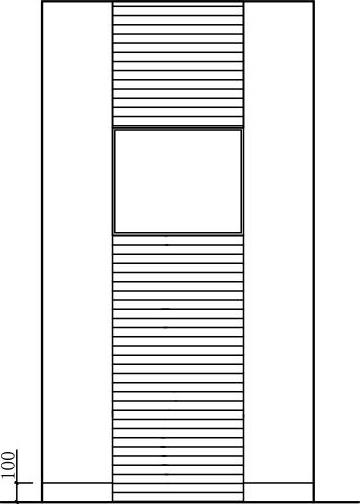

图13-82 绘制踢脚线

08从图库中插入鹅卵石、装饰画、射灯和陈设品到立面图中，并进行修剪，如图13-84所示。

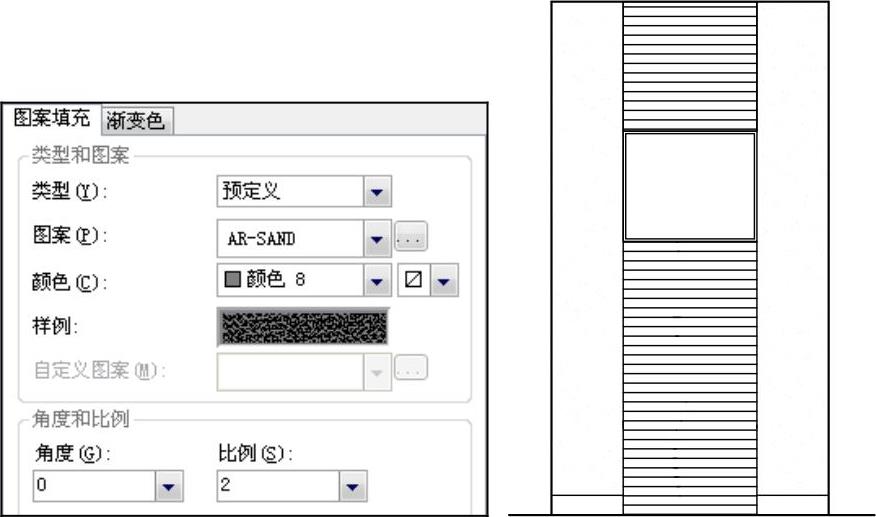

图13-83 填充参数和效果

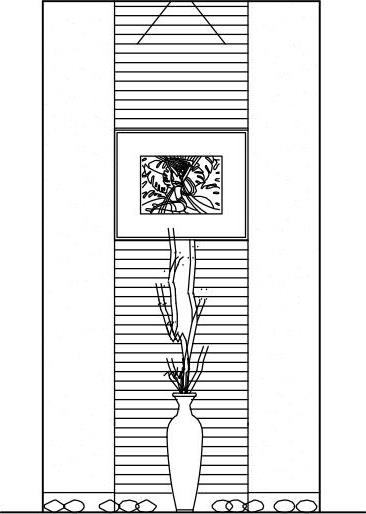

图13-84 插入图块

09调用DIMLINEAR/DLI线性命令，进行标注尺寸，如图13-85所示。

10调用MLEADER/MLD多重引线命令，对立面标注材料说明，如图13-86所示。

11用INSERT/I插入命令，插入“图名”图块，完成二楼入口玄关立面图的绘制。
