AutoCAD2014室内装潢设计经典:活动室顶棚图

二层活动室顶棚图如图13-54所示,下面讲解绘制方法。

01设置“DD_吊顶”图层为当前图层。

02调用COPY/CO复制命令,复制窗帘,如图13-55所示。

03调用LINE/L直线命令,绘制窗帘盒,窗帘盒的宽度为150,如图13-56所示。

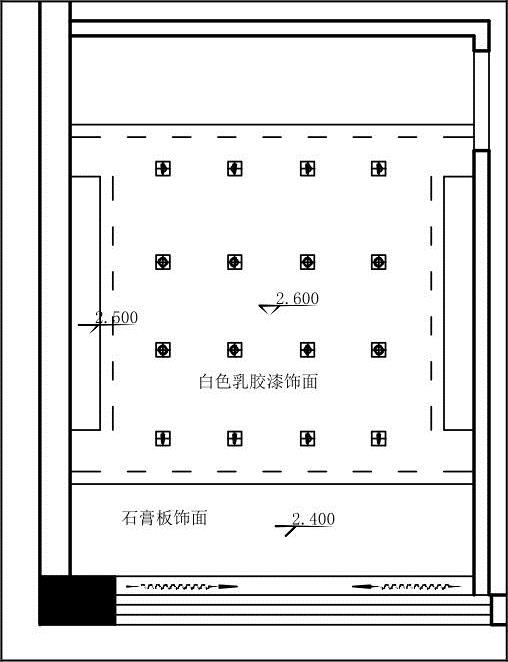

图13-54 二层活动室顶棚图

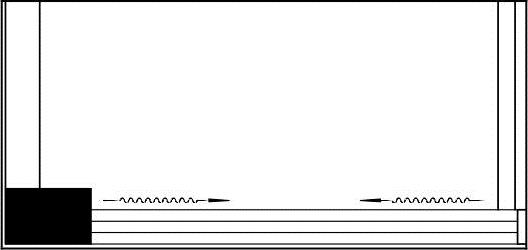

图13-55 复制窗帘

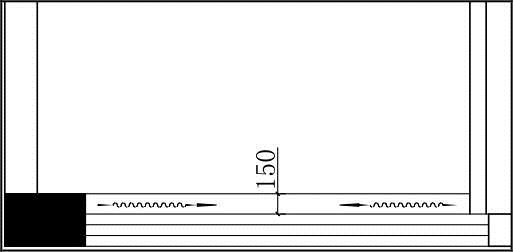

图13-56 绘制窗帘盒

04调用OFFSET/O偏移命令,将线段依次向上偏移740、100、2680和100,并将偏移100和2680后的线段设置为虚线,表示灯带,如图13-57所示。

05调用PLINE/PL多段线命令,绘制多段线,如图13-58所示。

06用EXPLODE/X分解命令,将多段线分解。

07调用OFFSET/O偏移命令,将分解后的多段线向外偏移100,并设置为虚线,如图13-59所示。

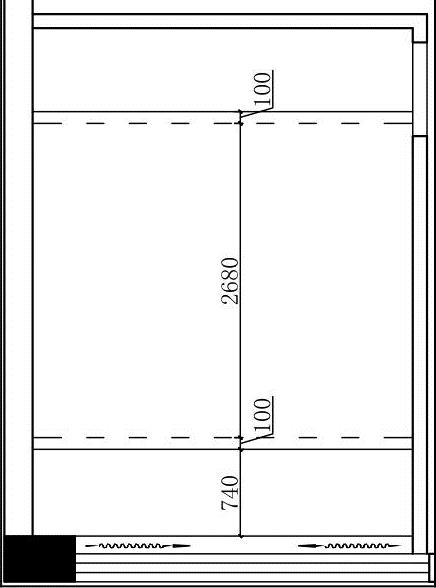

图13-57 偏移线段

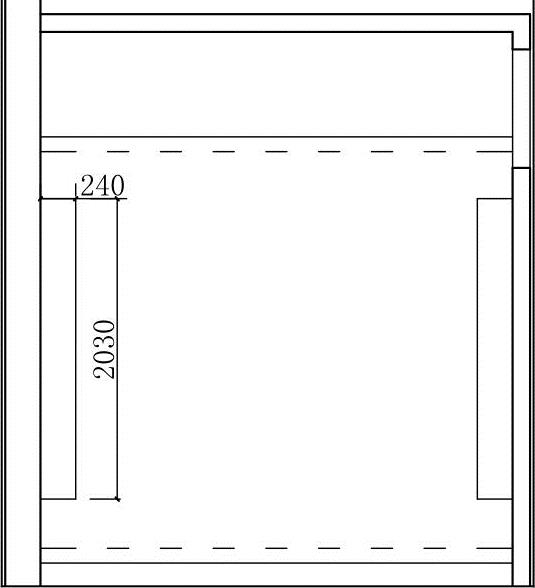

图13-58 绘制多段线

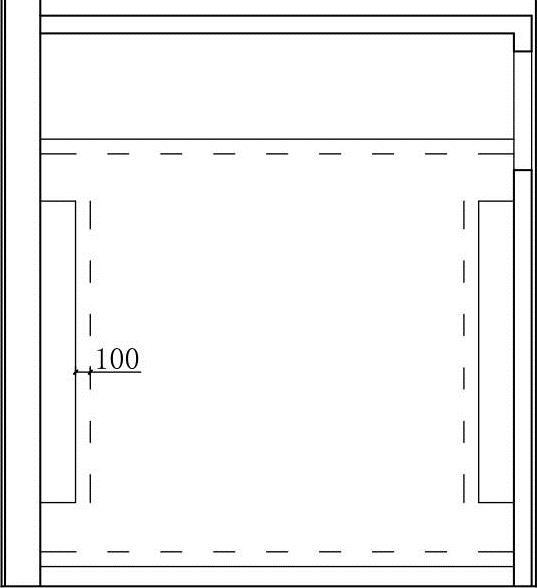

图13-59 绘制灯带

08布置灯具。调用OFFSET/O偏移命令,绘制辅助线,如图13-60所示。

09从图库中复制灯具图形到辅助线处,然后删除辅助线,如图13-61所示。

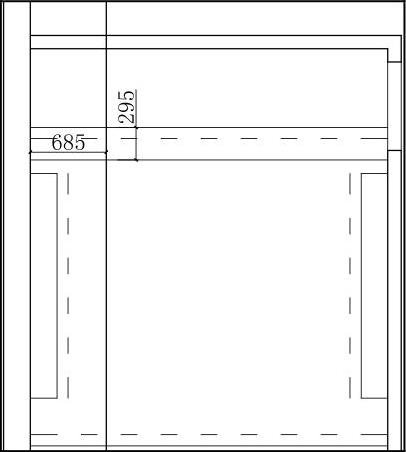

图13-60 绘制辅助线

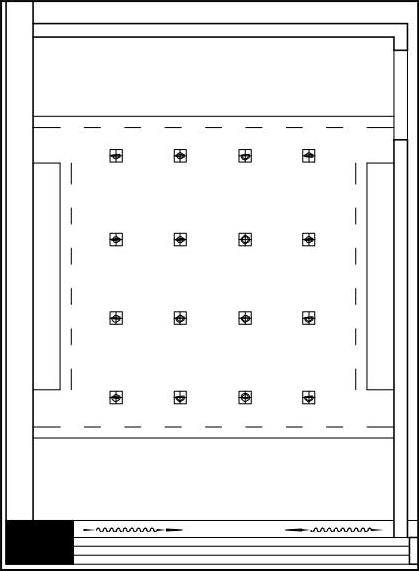

图13-61 复制灯具

10调用ARRAY/AR阵列命令,对灯具进行阵列,阵列结果如图13-62所示。

11调用INSERT/I插入命令,插入“标高”图块,如图13-63所示。

12调用MTEXT/MT多行文字命令,对顶棚材料进行标注,完成二层活动室顶棚图的绘制。

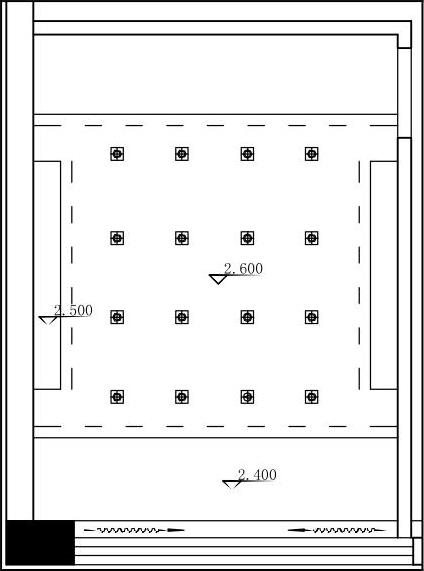

图13-62 阵列结果


图13-63 插入图块
