西式包厢平面布置图如图13-19所示,下面讲解绘制方法。
01绘制隔断。调用PLINE/PL多段线命令、OFFSET/O偏移命令、CIRCLE/C圆命令和TRIM/TR修剪命令,绘制隔断,如图13-20所示。

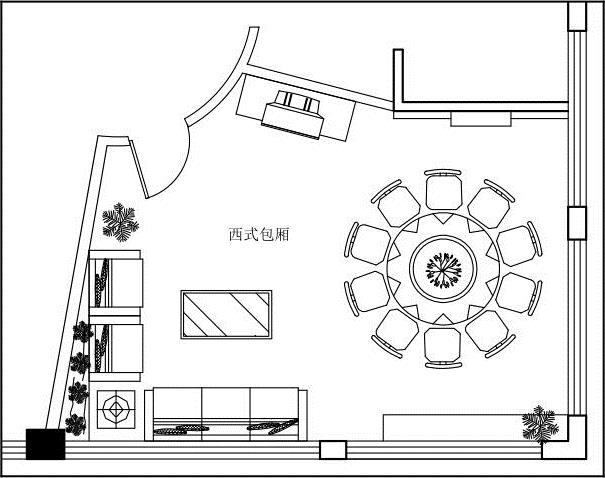

图13-19 西式包厢平面布置图

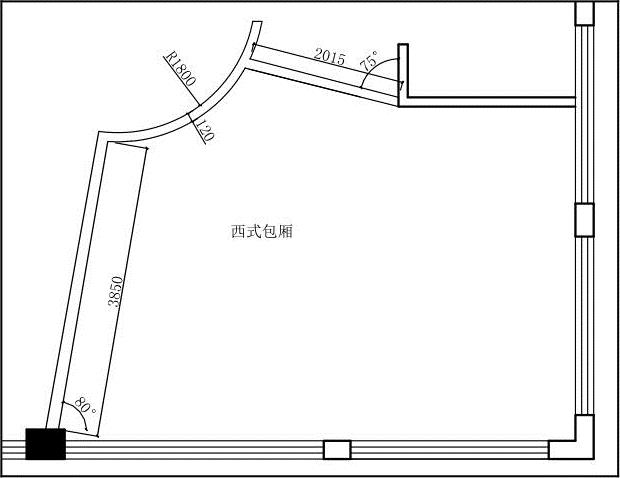

图13-20 绘制隔断
02调用LINE/L直线命令和TRIM/TR修剪命令,开门洞,如图13-21所示。
03调用INSERT/I插入命令,插入门图块,如图13-22所示。

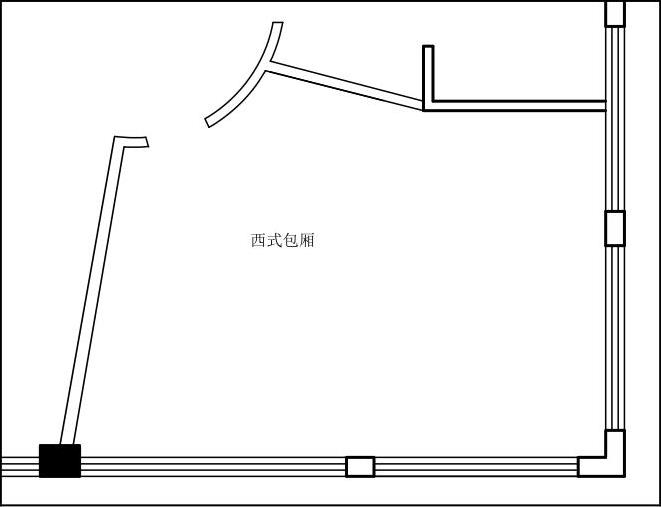

图13-21 开门洞

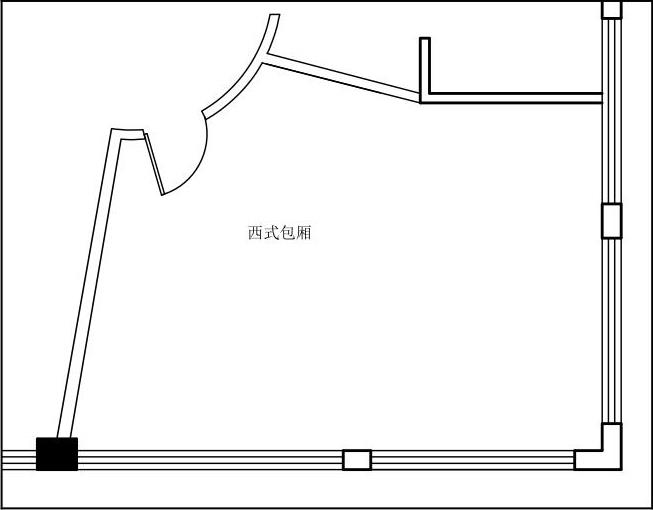

图13-22 插入门图块
04调用LINE/L直线命令和RECTANG/REC矩形命令,绘制背景墙造型,如图13-23所示。(www.daowen.com)
05调用OFFSET/O偏移命令和LINE/L直线命令,绘制电视柜,如图13-24所示。

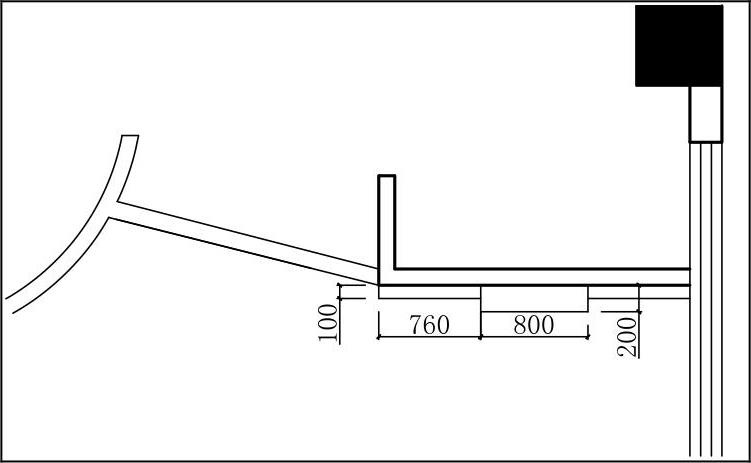

图13-23 绘制背景墙造型

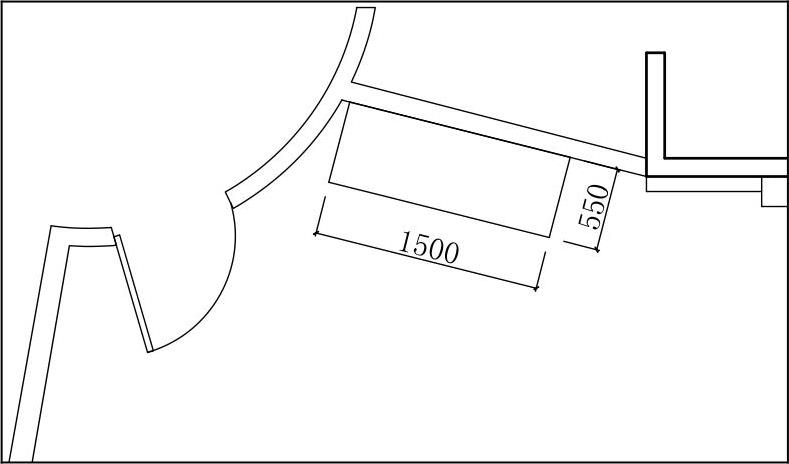

图13-24 绘制电视柜
06调用RECTANG/REC矩形命令,绘制装饰柜,如图13-25所示。
07调用LINE/L直线命令,绘制如图13-26所示线段。
08从图块中插入沙发、植物、餐桌和电视柜等图块,并进行修剪,效果如图13-19所示,完成西式包厢平面布置图的绘制。

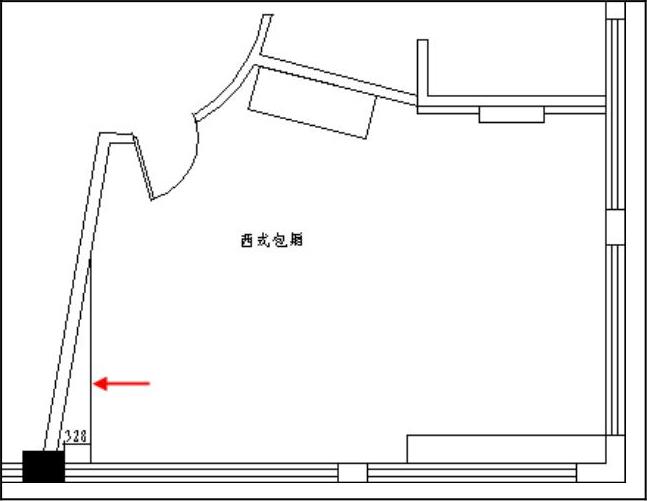

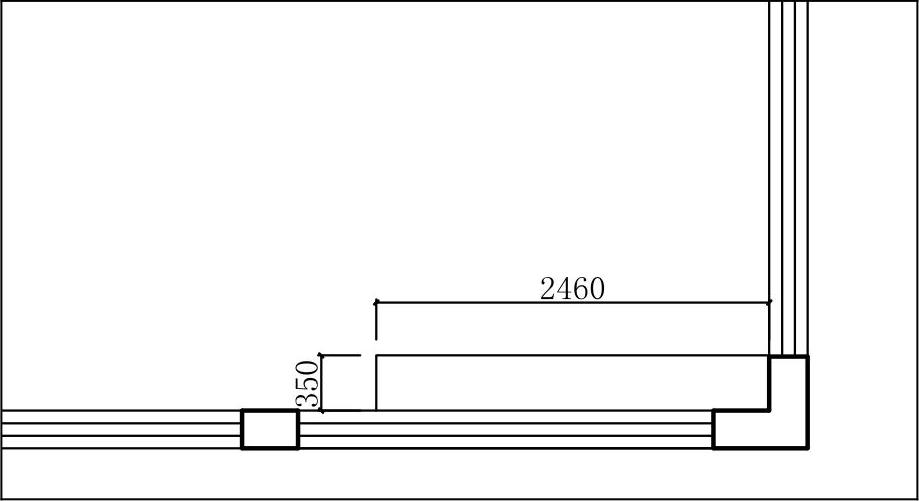

图13-25 绘制矩形
