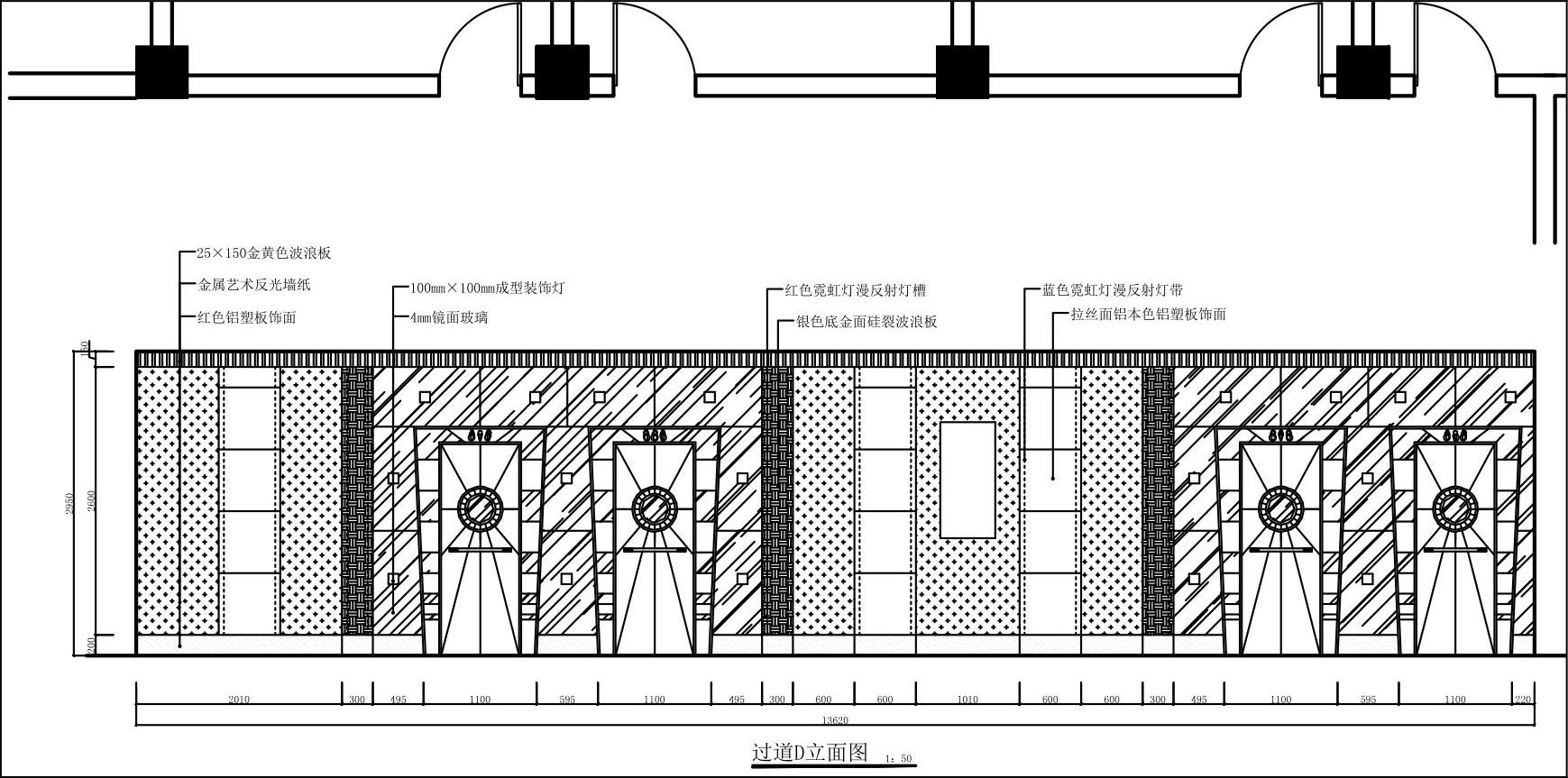

图12-67 过道D立面图

01调用COPY/CO复制命令，复制平面布置图上过道D立面图的平面部分，并对图形进行旋转。

02调用LINE/L直线命令和TRIM/TR修剪命令，绘制D立面图的基本轮廓，如图12-68所示。

03调用LINE/L直线命令和HATCH/H图案填充命令，绘制顶面造型，如图12-69所示。

图12-68 绘制D立面图的基本轮廓

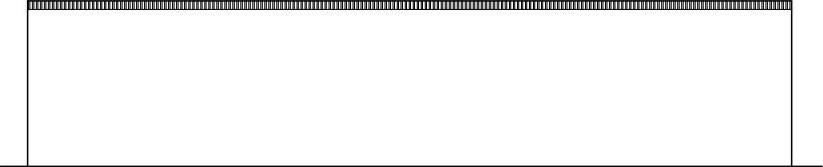

图12-69 绘制顶面造型

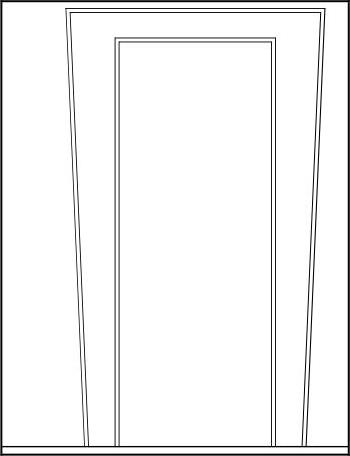

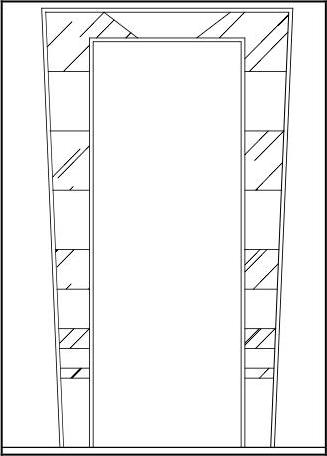

04使用前面讲解的方法绘制门套，如图12-70所示。

05调用LINE/L直线命令、MIRROR/MI镜像命令和HATCH/H图案填充命令，绘制门套上的装饰图案，如图12-71所示。

06调用LINE/L直线命令，绘制辅助线，如图12-72所示。

07调用CIRCLE/C圆命令，以辅助线的交点为圆心绘制半径为130的圆，然后删除辅助线，如图12-73所示。

图12-70 绘制门套

图12-71 绘制门套上的装饰图案

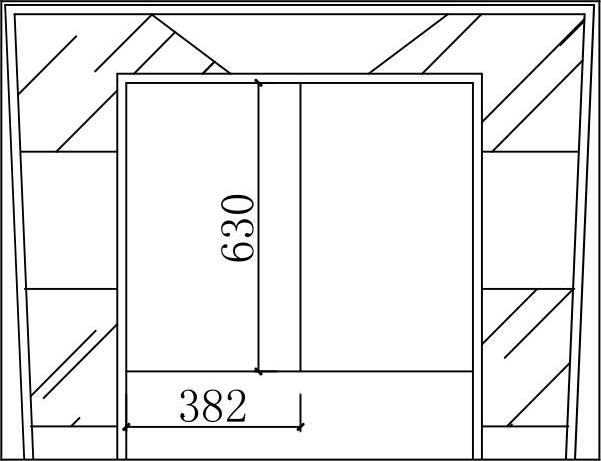

图12-72 绘制辅助线

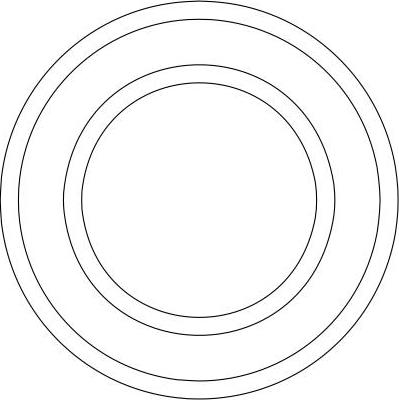

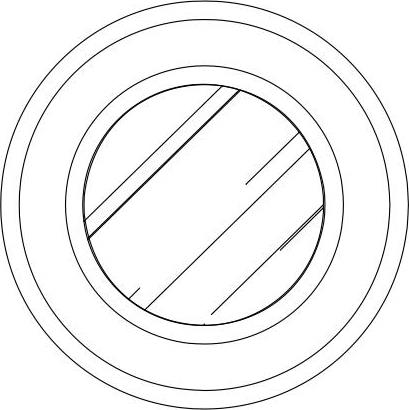

08调用OFFSET/O偏移命令，将圆向外偏移20、70和90，如图12-74所示。

09调用HATCH/H图案填充命令，在最小的圆内填充图案，效果如图12-75所示。

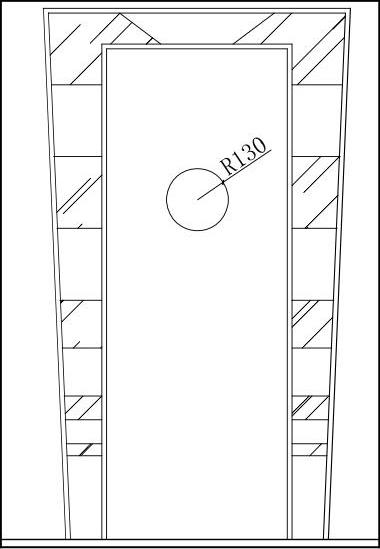

图12-73 绘制圆

图12-74 偏移圆

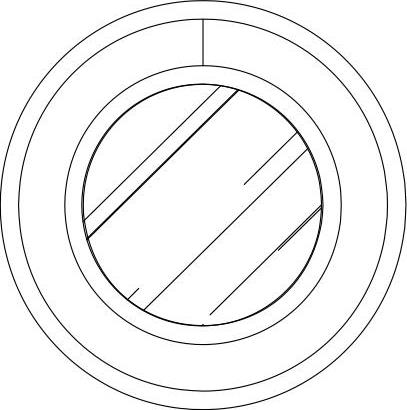

图12-75 填充图案

10调用LINE/L直线命令，绘制线段，如图12-76所示。

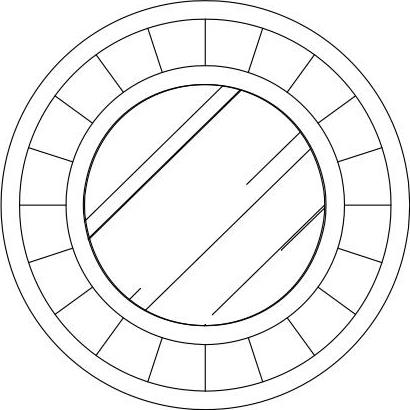

11调用ARRAY/AR阵列命令，对线段进行阵列，阵列结果如图12-77所示。

图12-76 绘制线段

图12-77 阵列结果

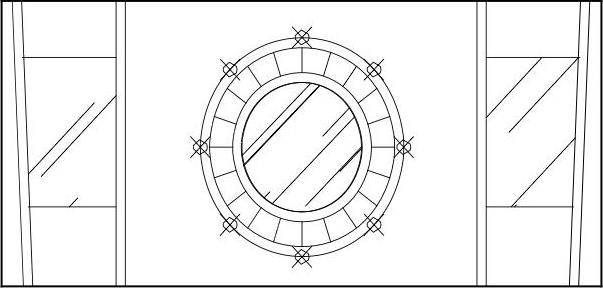

12调用DIVIDE/DIV定数等分命令，将圆分成8等分，如图12-78所示。

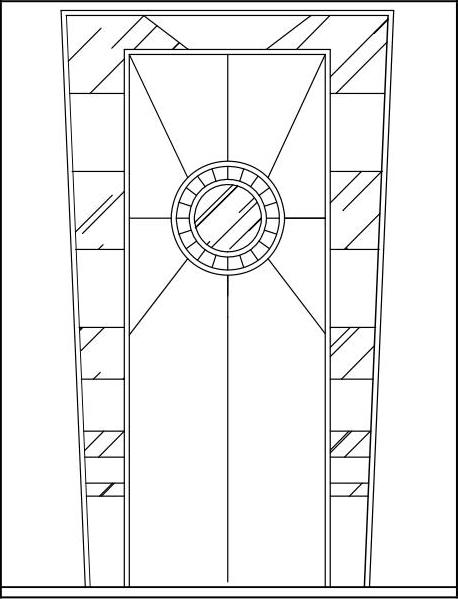

13调用LINE/L直线命令，以等分点为线段的起点绘制线段，然后删除等分点，如图12-79所示。

14调用LINE/L直线命令，绘制线段，如图12-80所示。

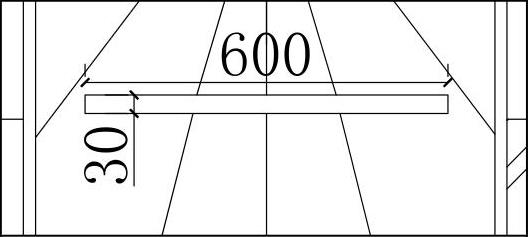

15用RECTANG/REC矩形命令，在圆的下方绘制尺寸为600×30的矩形，并对矩形内的线段进行修剪，效果如图12-81所示。

图12-78 定数等分

图12-79 绘制线段

图12-80 绘制线段(www.daowen.com)

图12-81 绘制矩形

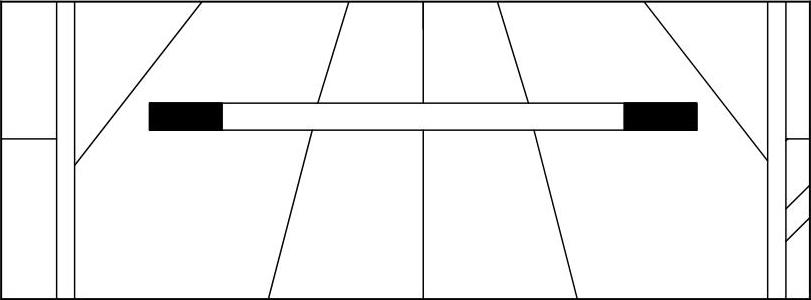

16调用LINE/L直线命令和HATCH/H图案填充命令，细化矩形，结果如图12-82所示。

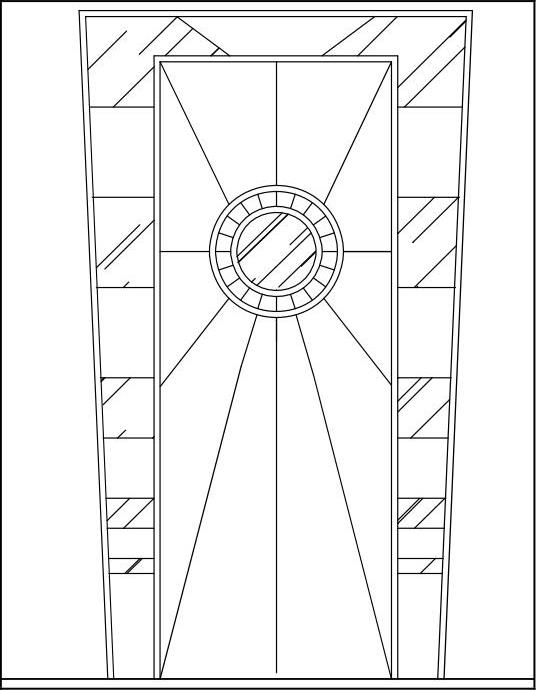

17调用CIRCLE/C圆命令、OFFSET/O偏移命令和TRIM/TR修剪命令，绘制装饰图案，如图12-83所示。

图12-82 细化矩形

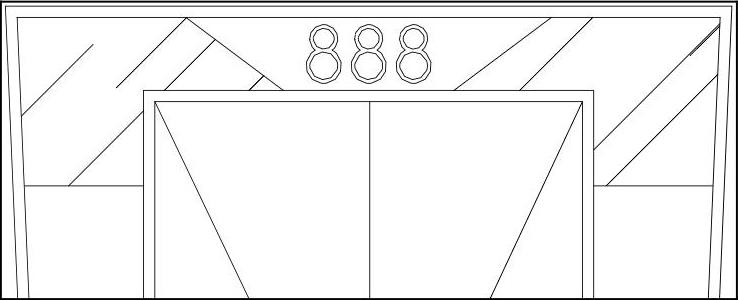

图12-83 绘制装饰图案

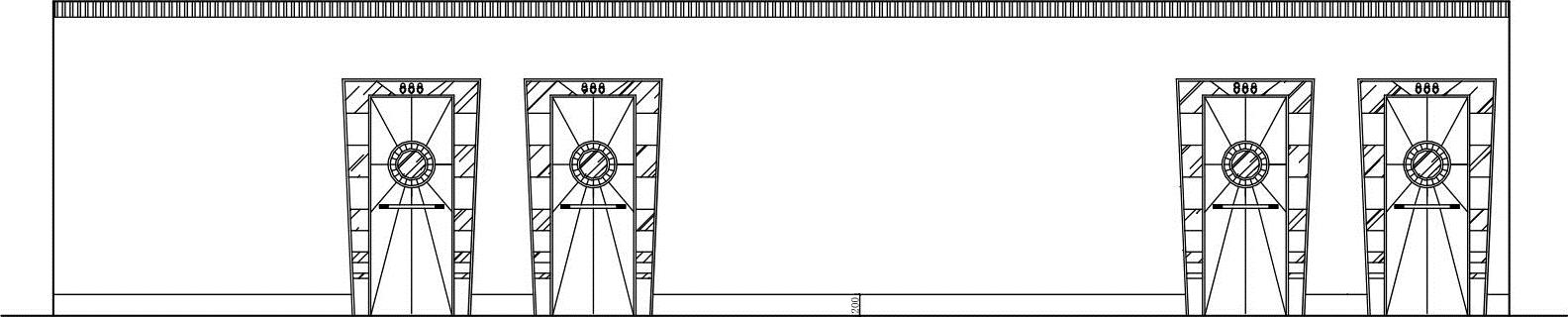

18调用COPY/CO复制命令，通过复制得到其他门，如图12-84所示。

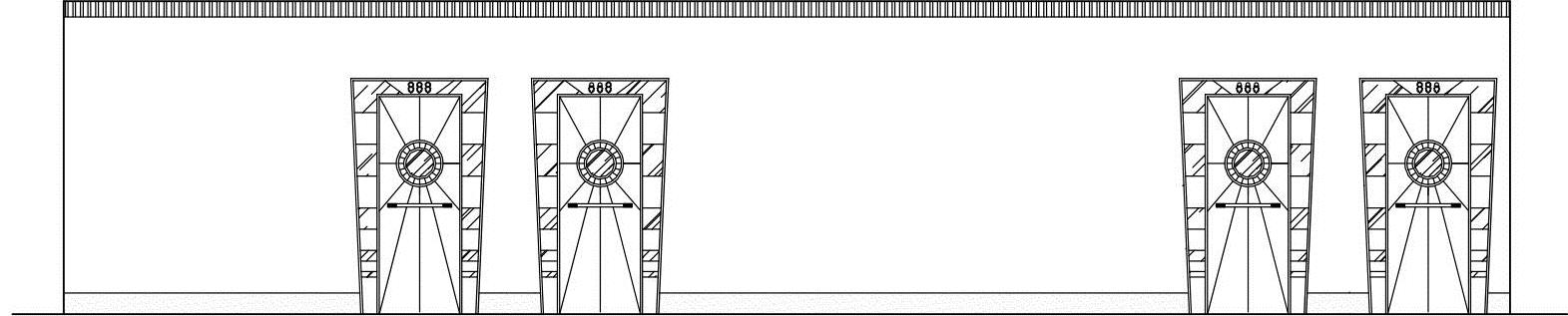

19调用LINE/L直线命令，绘制踢脚线，踢脚线的高度为200，如图12-85所示。

20调用HATCH/H图案填充命令，对踢脚线内填充图案，如图12-86所示。

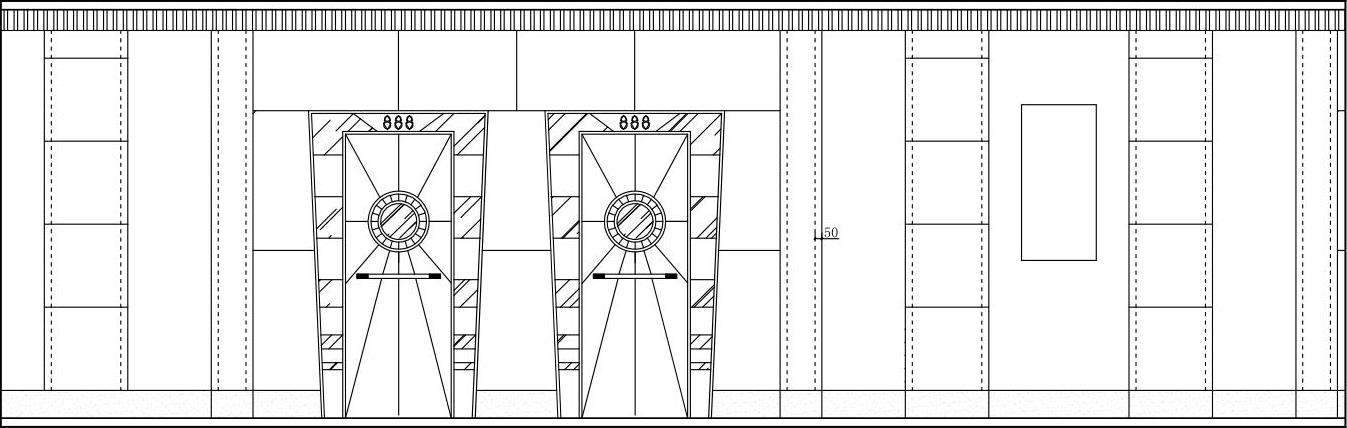

21调用LINE/L直线命令和OFFSET/O偏移命令，划分墙面区域，如图12-87所示。

图12-84 复制门图形

图12-85 绘制踢脚线

图12-86 填充踢脚线

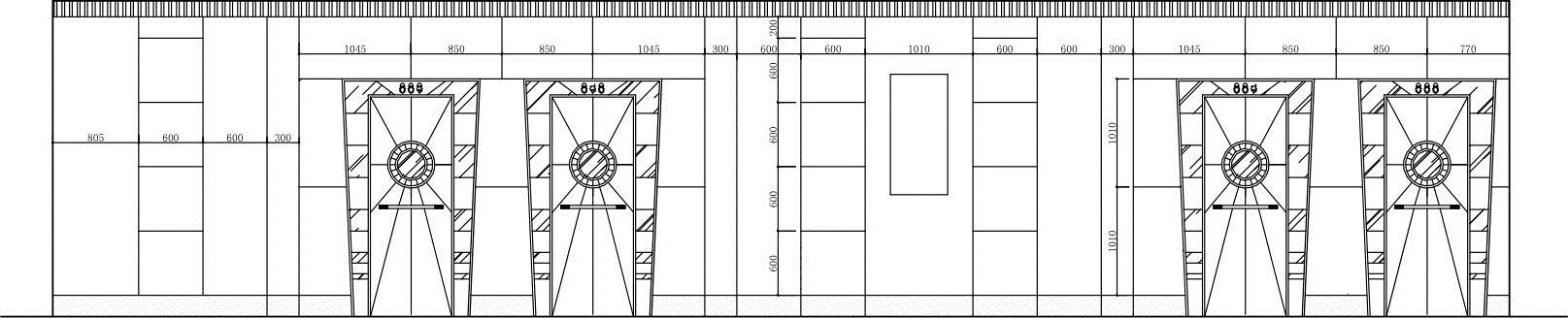

图12-87 划分墙面

22调用OFFSET/O偏移命令，偏移线段，并将偏移后的线段设置为虚线，表示灯带，如图12-88所示。

图12-88 绘制灯带

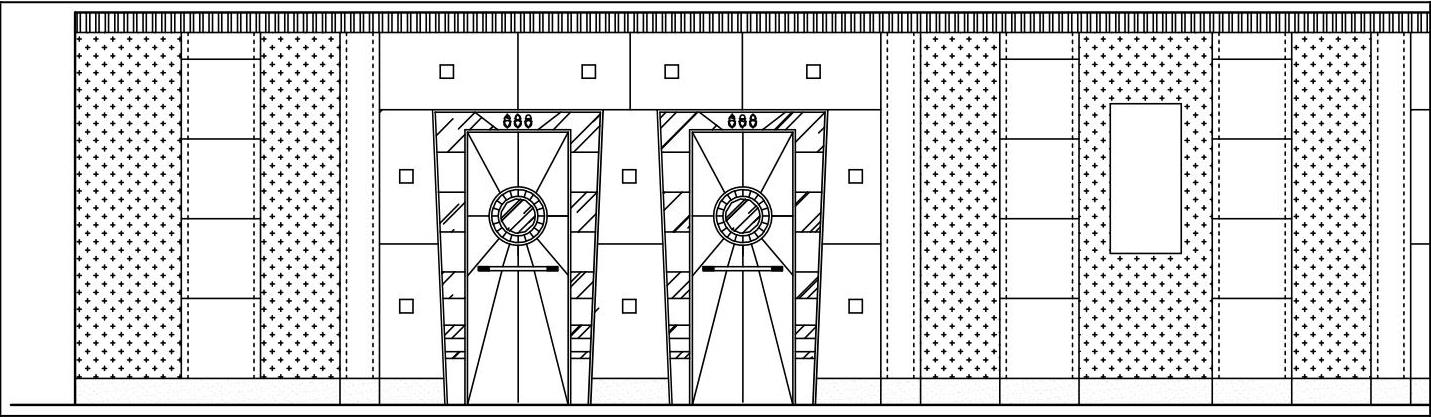

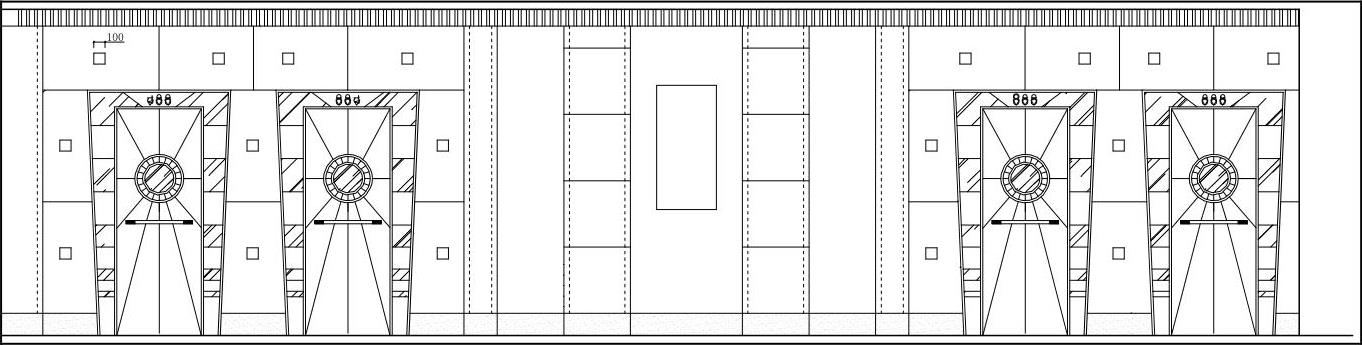

23调用RECTANG/REC矩形命令和COPY/CO复制命令，在墙面上绘制边长为100的矩形，如图12-89所示。

图12-89 绘制矩形

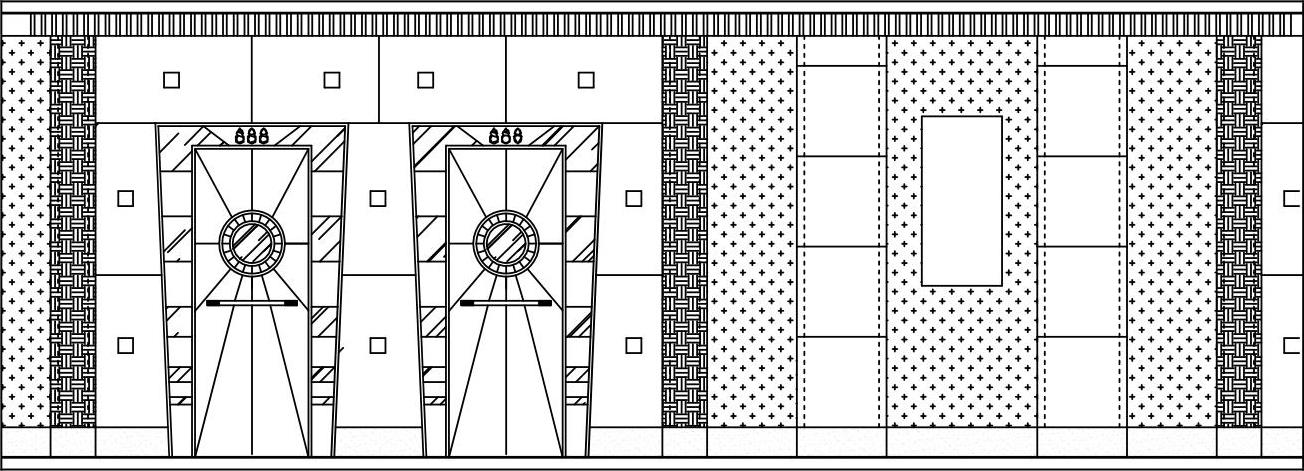

24调用HATCH/H图案填充命令，对墙面填充图案，如图12-90所示。

图12-90 填充墙面

25调用HATCH/H图案填充命令，对墙面填充图案，如图12-91所示。

图12-91 填充墙面

26继续调用HATCH/H图案填充命令，对门所在的墙面填充图案，如图12-92所示。

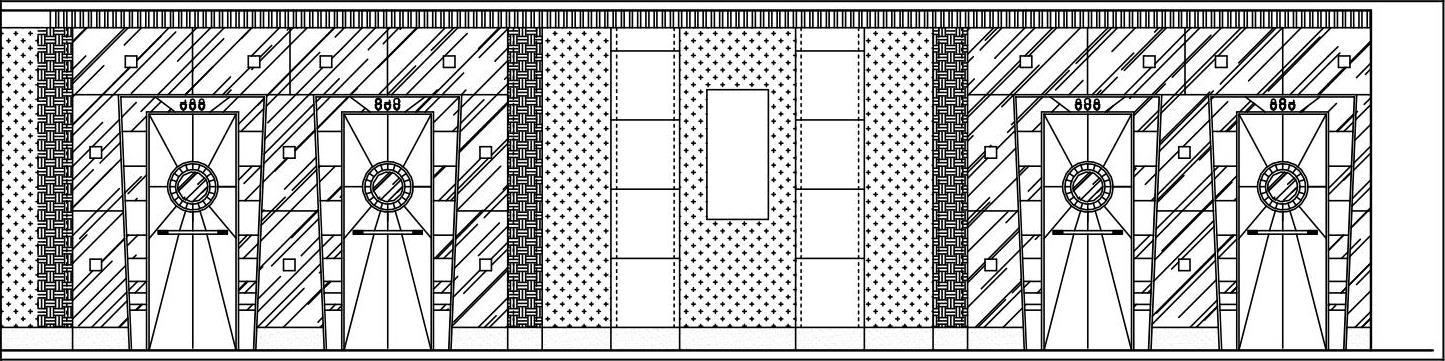

图12-92 填充门所在的墙面

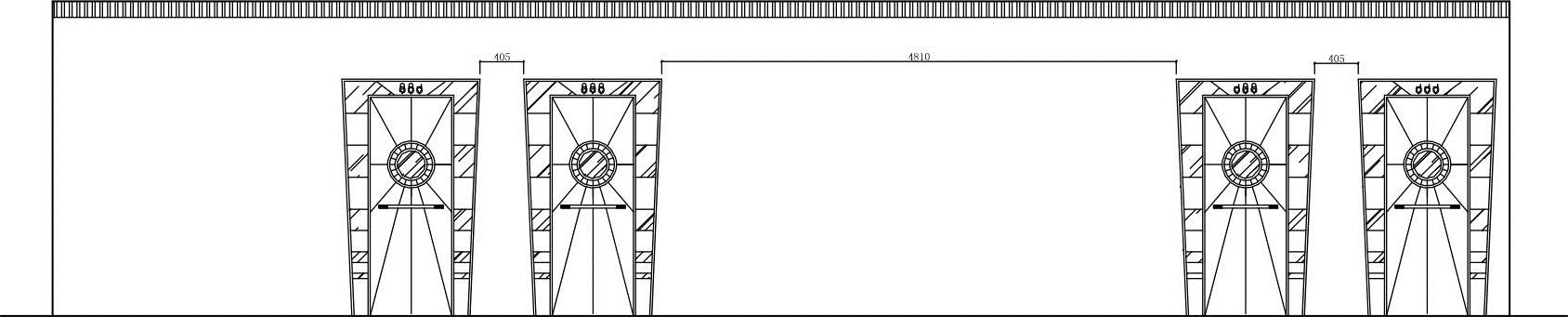

27调用DIMLINEAR/DLI线性命令，标注尺寸，如图12-93所示。

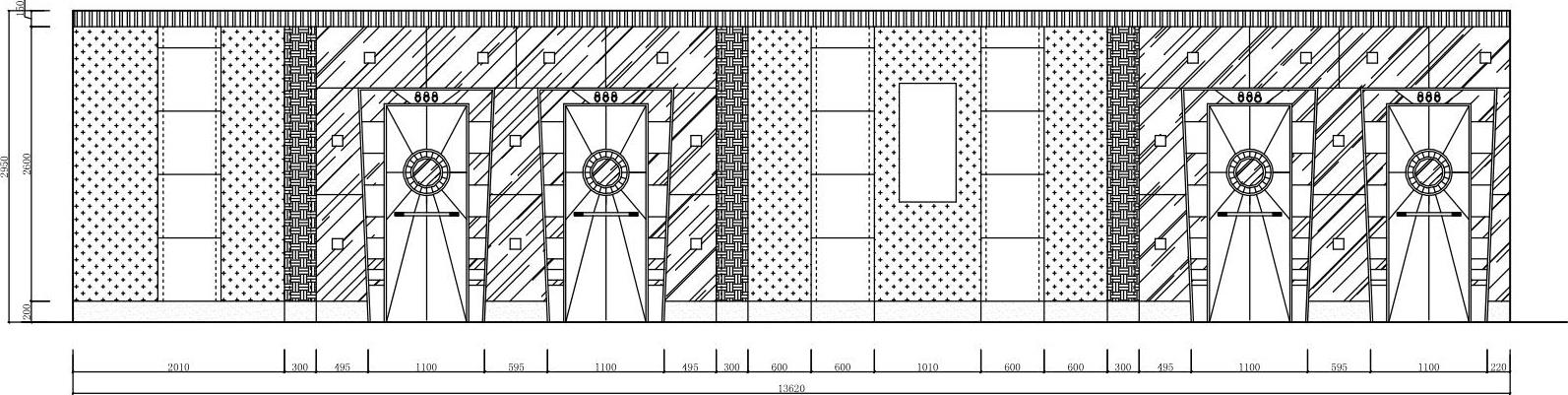

图12-93 标注尺寸

28调用MLEADER/MLD多重引线命令，标注材料说明，如图12-94所示。

图12-94 材料说明

29调用INSERT/I插入命令，插入“图名”图块，完成过道D立面图的绘制。
