01调用COPY/CO复制命令，复制包厢B立面图的平面部分。

02调用LINE/L直线命令和TRIM/TR修剪命令，绘制B立面的外轮廓，如图12-35所示。

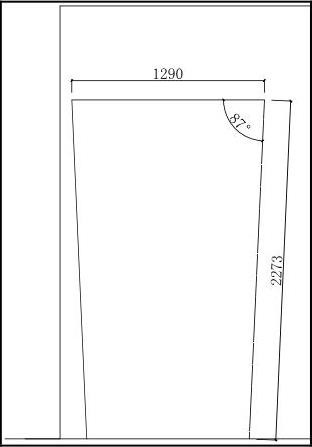

03调用PLINE/PL多段线命令，绘制门的外轮廓，如图12-36所示。

图12-35 绘制B立面的外轮廓

图12-36 绘制门的外轮廓

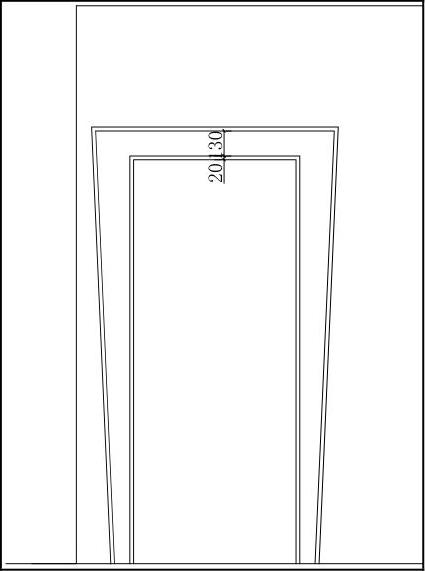

04调用PLINE/PL多段线命令和OFFSET/O偏移命令，绘制门套，如图12-37所示。

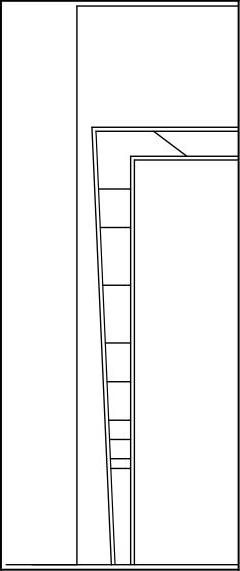

05调用LINE/L直线命令、MIRROR/MI镜像命令和OFFSET/O偏移命令，绘制线段，如图12-38所示。

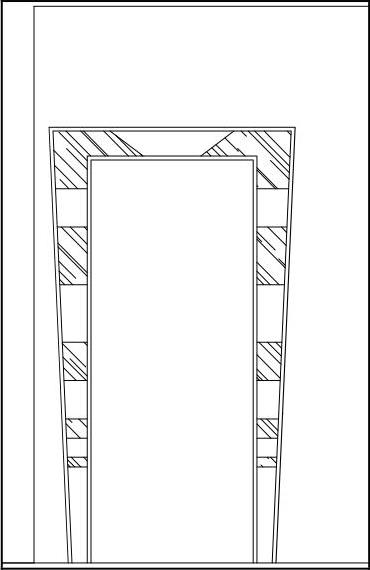

06调用HATCH/H图案填充命令，对门套内的线段内填充图案，效果如图12-39所示。

图12-37 绘制门套

图12-38 绘制线段

(www.daowen.com)

图12-39 填充图案

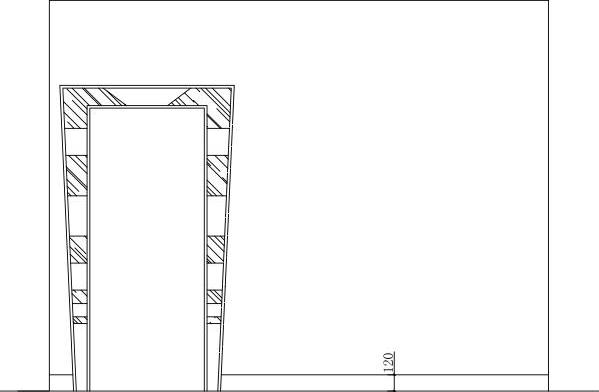

07调用LINE/L直线命令，绘制踢脚线，踢脚线的高度为120，如图12-40所示。

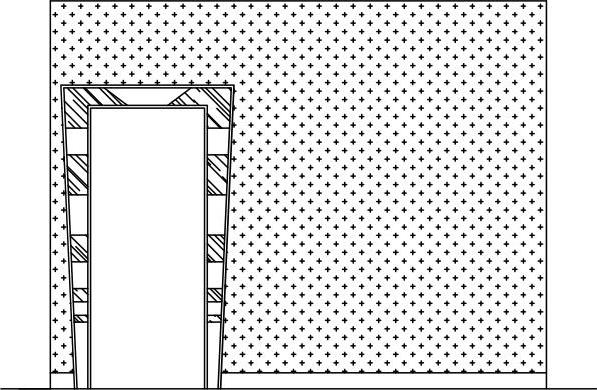

08调用HATCH/H图案填充命令，对墙面填充图案图案，如图12-41所示。

图12-40 绘制踢脚线

图12-41 填充图案

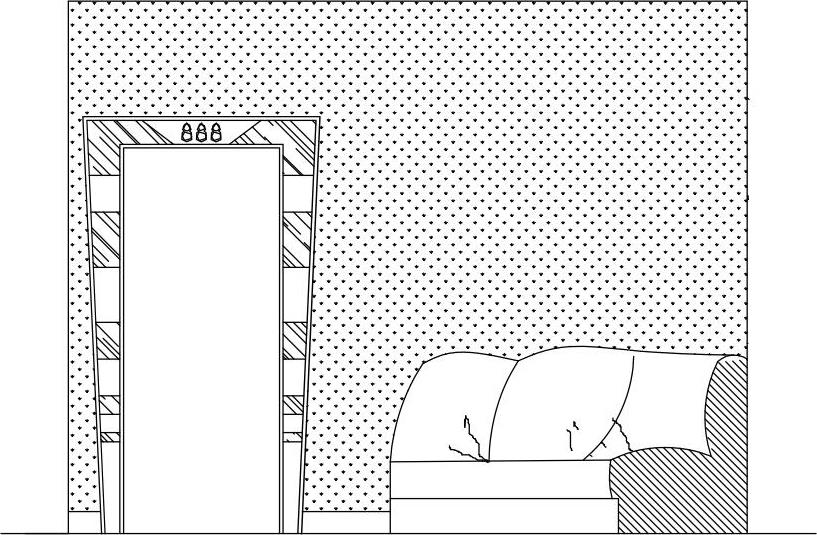

09从图库中插入沙发和文字等图块，并进行修剪，如图12-42所示。

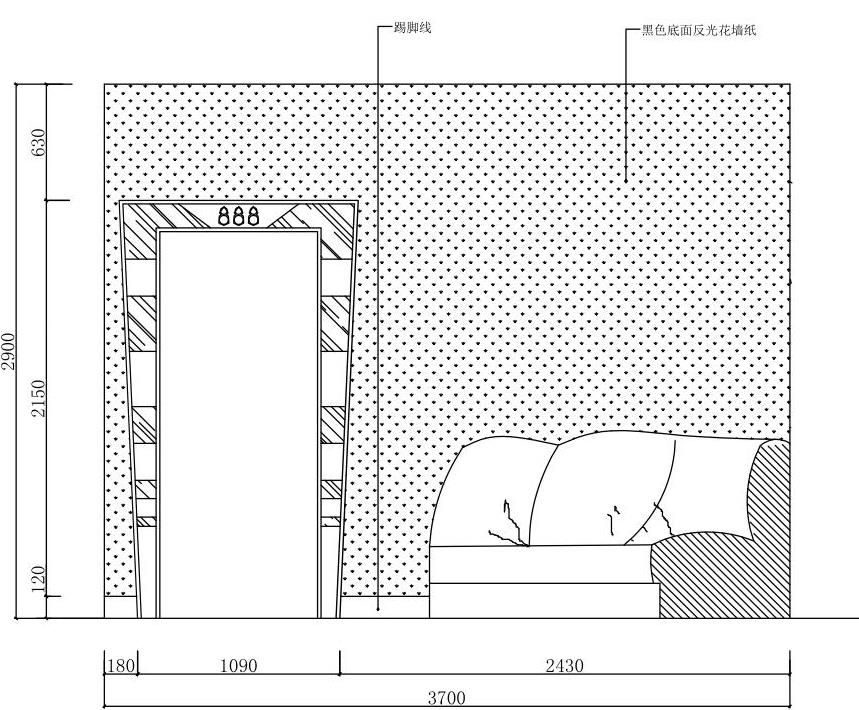

10调用DIMLINEAR/DLI线性命令和MLEADER/MLD多重引线命令，标注尺寸和材料说明，如图12-43所示。

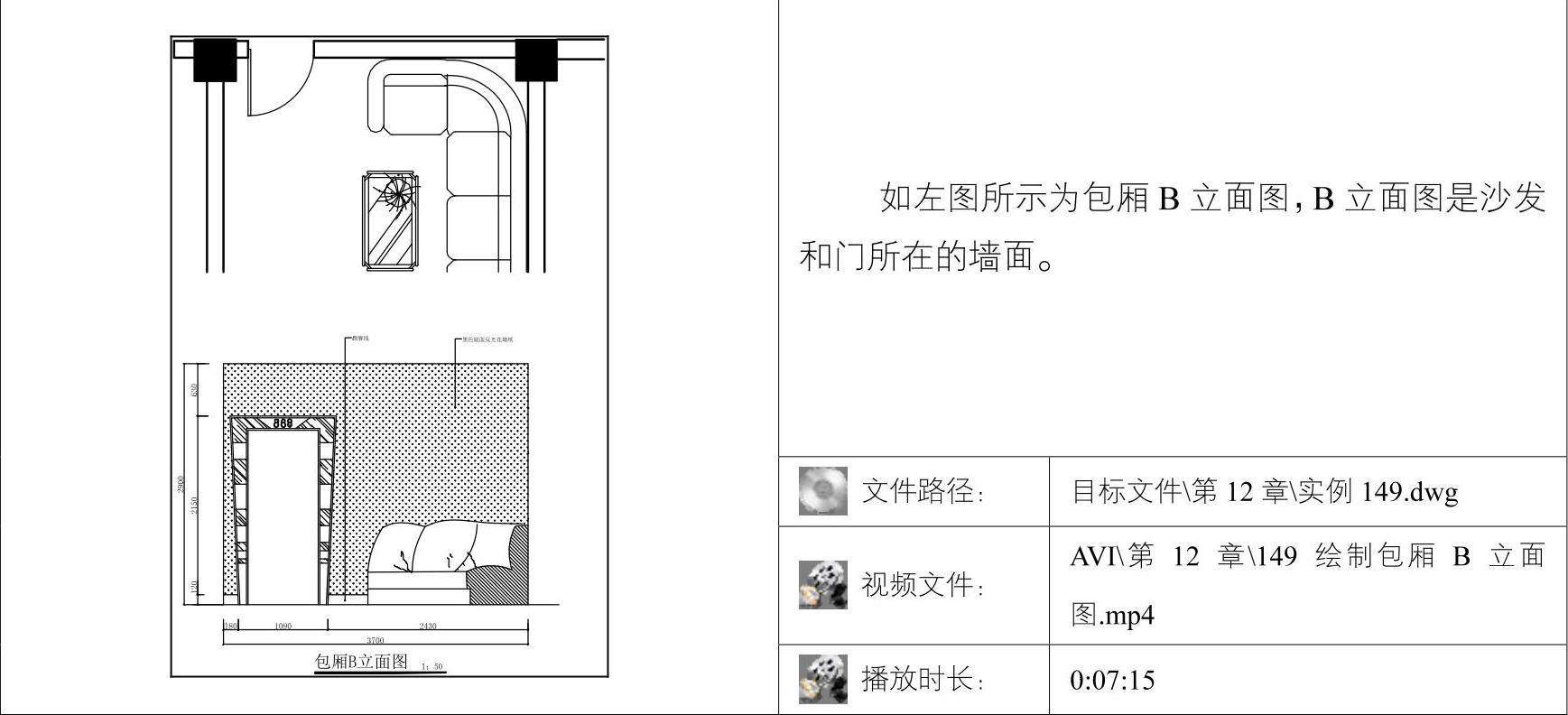

11调用INSERT/I插入命令，插入“图名”图块，完成包厢B立面图的绘制。

图12-42 插入图块

图12-43 标注尺寸和材料说明
