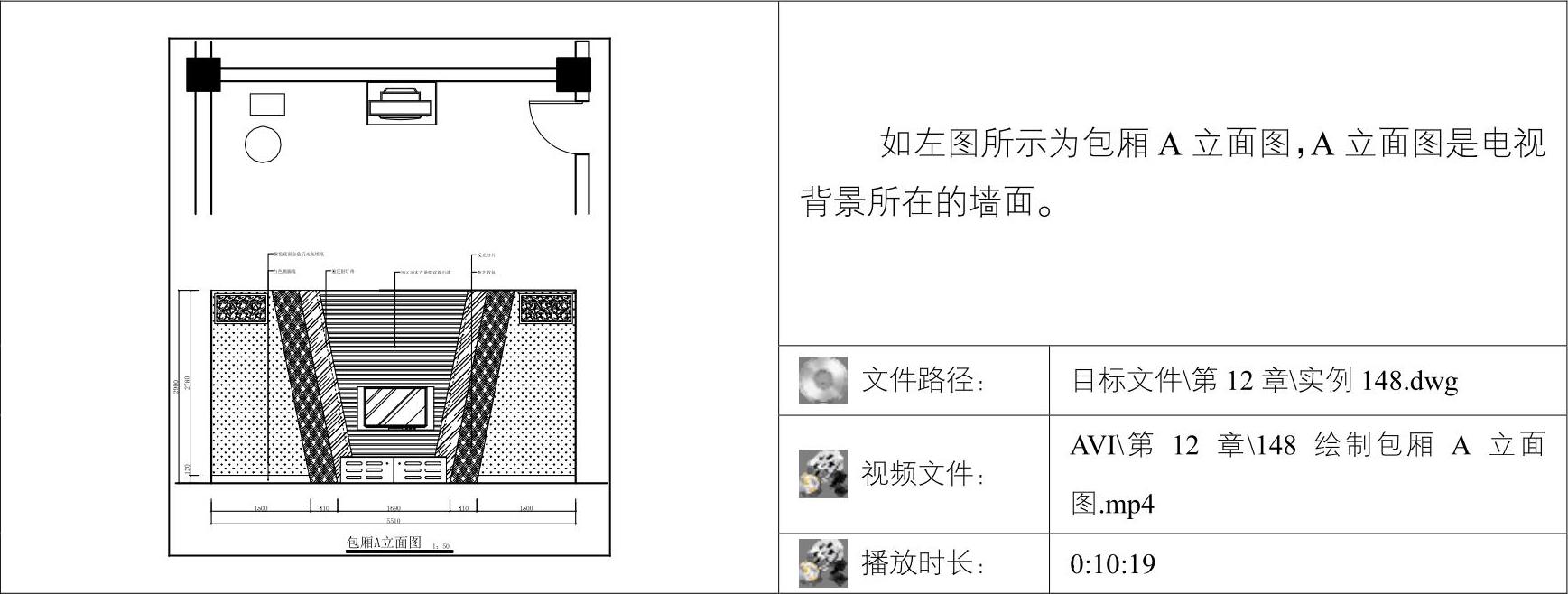

01复制图形。立面图的绘制需要借助平面布置图，所以需要复制KTV包厢平面布置图上A立面的平面部分，并对图形进行旋转。

02设置“LM_立面”图层为当前图层。

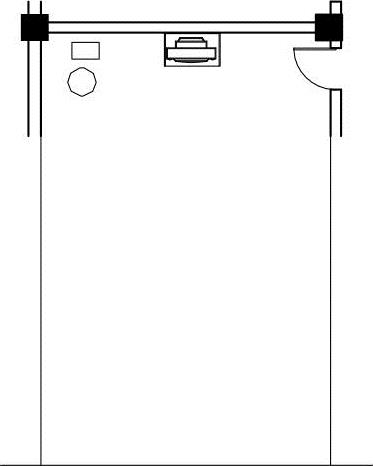

03调用LINE/L直线命令，根据平面布置图绘制墙体投影线，如图12-19所示。

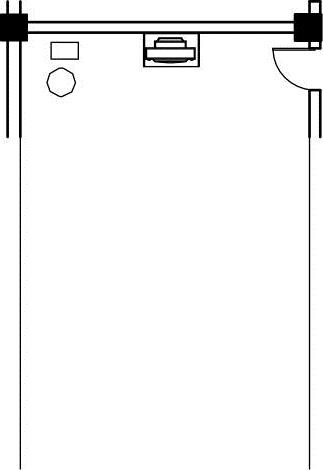

04继续调用LINE/L直线命令，在投影线的下方绘制一水平线段表示地面，如图12-20所示。

05调用OFFSET/O偏移命令，将地面向上偏移2900，得到顶棚底面，如图12-21所示。

图12-19 绘制墙体投影线

图12-20 绘制地面

图12-21 绘制顶棚

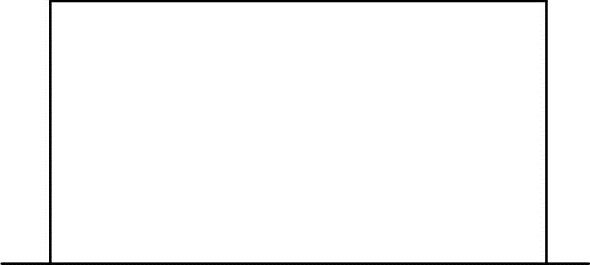

06调用TRIM/TR修剪命令，修剪出A立面主要轮廓，如图12-22所示，并将外轮廓线段转换为“QT_墙体”图层。

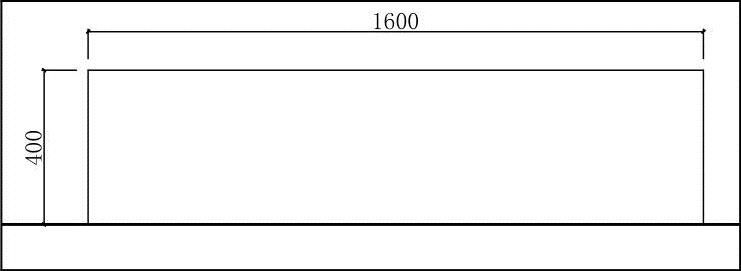

07绘制电视柜。调用RECTANG/REC矩形命令，绘制电视柜的轮廓，如图12-23所示。

图12-22 修剪立面轮廓

图12-23 绘制电视柜轮廓

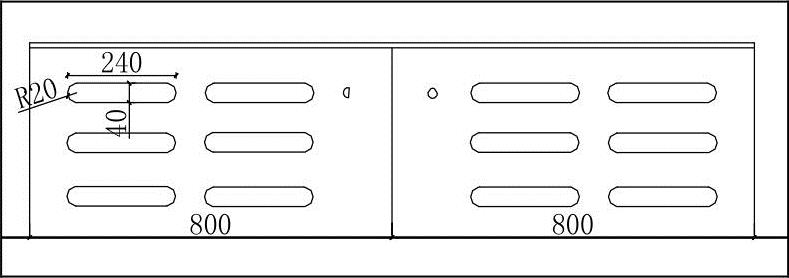

08调用LINE/L直线命令、RECTANG/REC矩形命令、OFFSET/O偏移命令、COPY/CO复制命令和CIRCLE/C源命令，细化电视柜，如图12-24所示。

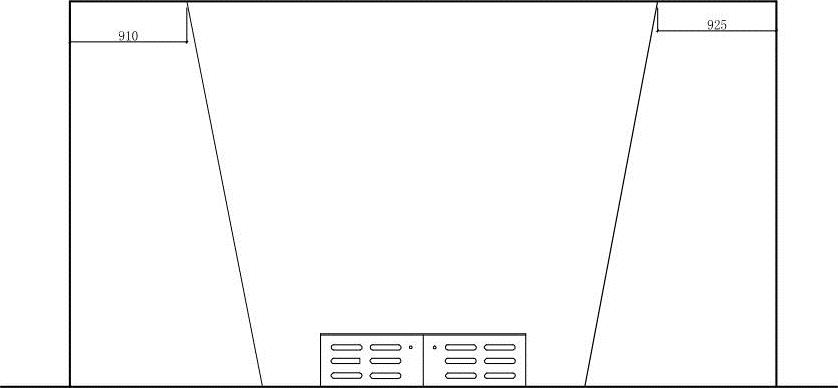

09绘制电视背景墙。调用PLINE/PL多段线命令和MIRROR/MI镜像命令，绘制如图12-25所示多段线。

图12-24 细化电视柜

图12-25 绘制多段线

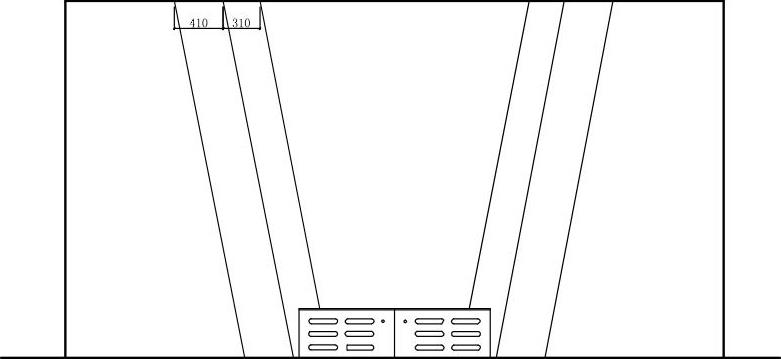

10调用OFFSET/O偏移命令，将多段线向内偏移410和310，并调用TRIM/TR修剪命令，进行修剪，效果如图12-26所示。

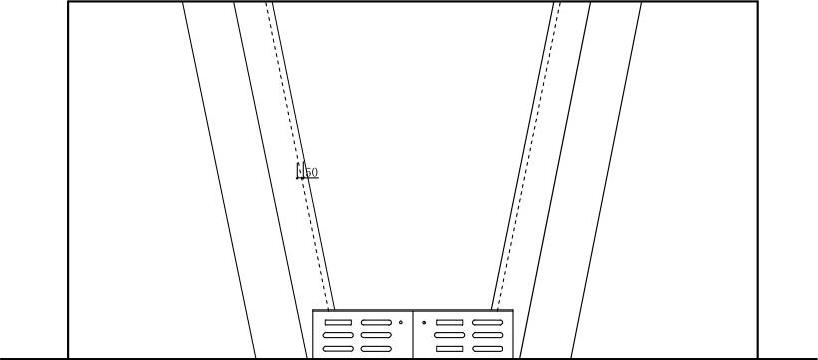

11调用OFFSET/O偏移命令，将偏移310后的线段向外偏移50，并设置为虚线，表示灯带，如图12-27所示。

(www.daowen.com)

图12-26 偏移线段

图12-27 绘制灯带

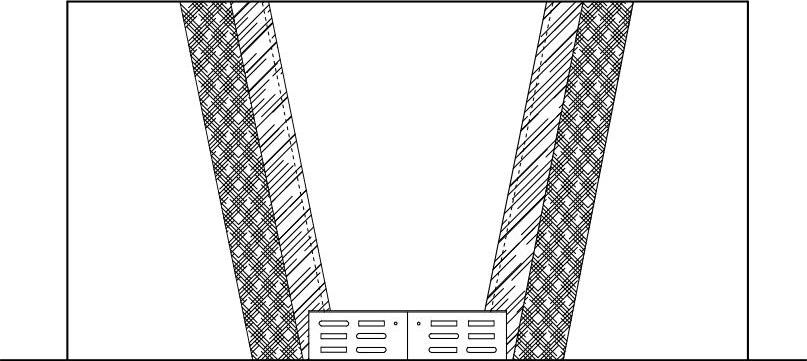

12调用HATCH/H图案填充命令，对墙面图案和图案，效果如图12-28所示。

13调用LINE/L直线命令、OFFSET/O偏移命令和TRIM/TR修剪命令，绘制电视背景墙造型，效果如图12-29所示。

图12-28 填充图案

图12-29 绘制墙面造型

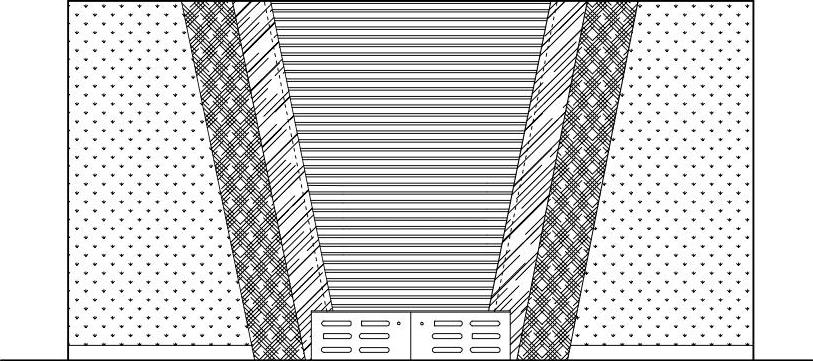

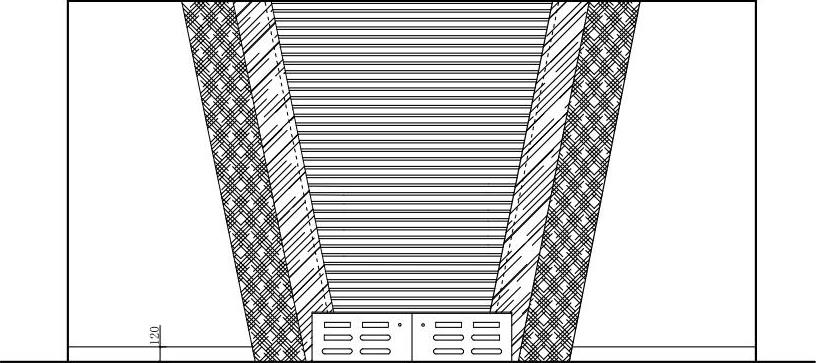

14调用LINE/L直线命令，绘制踢脚线，踢脚线的高度为120，如图12-30所示。

15调用HATCH/H图案填充命令，对A立面墙面填充图案，效果如图12-31所示。

图12-30 绘制踢脚线

图12-31 填充墙面图案

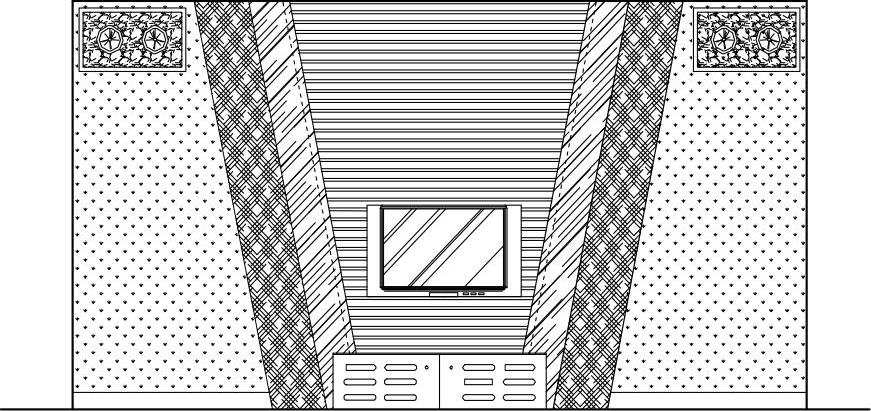

16插入图块。打开配套光盘提供的“第12章\家具图例.dwg”文件，选择其中的电视和装饰物图块，将其复制至包厢立面区域，并调用TRIM/TR修剪命令，对重叠的位置进行修剪，效果如图12-32所示。

17设置“BZ_标注”为当前图层。设置当前注释比例为1：50。

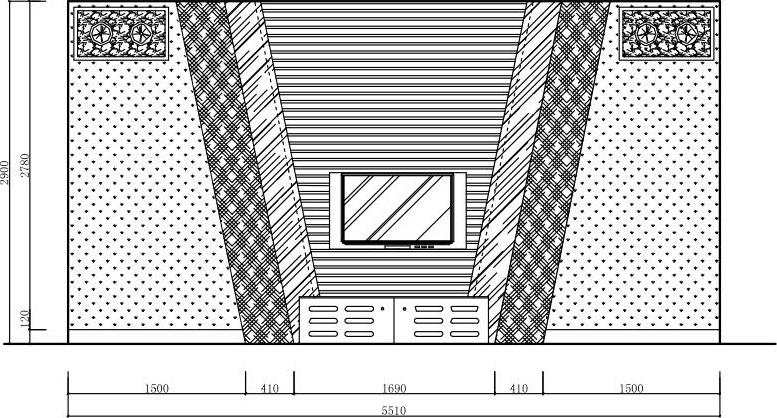

18调用DIMLINEAR/MLD线性命令或执行【标注】|【线性】命令标注尺寸，本图应该在垂直方向和水平方向分别进行标注，标注结果如图12-33所示。

图12-32 插入图块

图12-33 尺寸标注

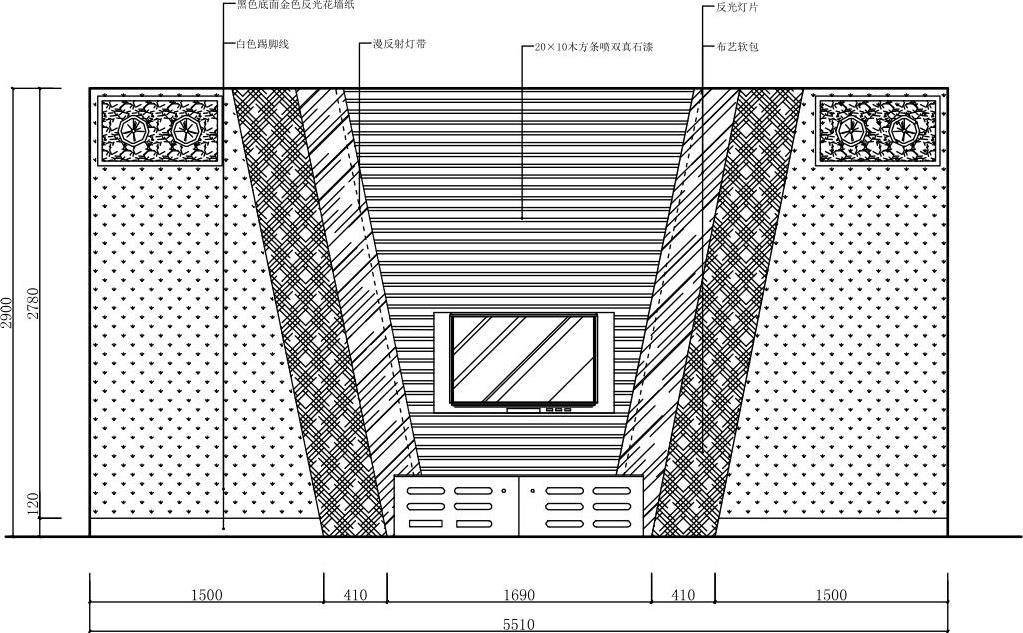

19调用MLRADER/MLD多重引线命令进行材料标注，标注结果如图12-34所示。

20插入图名。调用插入图块命令INSERT，插入“图名”图块，设置名称为“包厢A立面图”。包厢A立面图绘制完成。

图12-34 文字标注
