01调用COPY/CO复制命令，复制平面布置图上卫生间C立面图的平面部分，并对图形进行旋转。

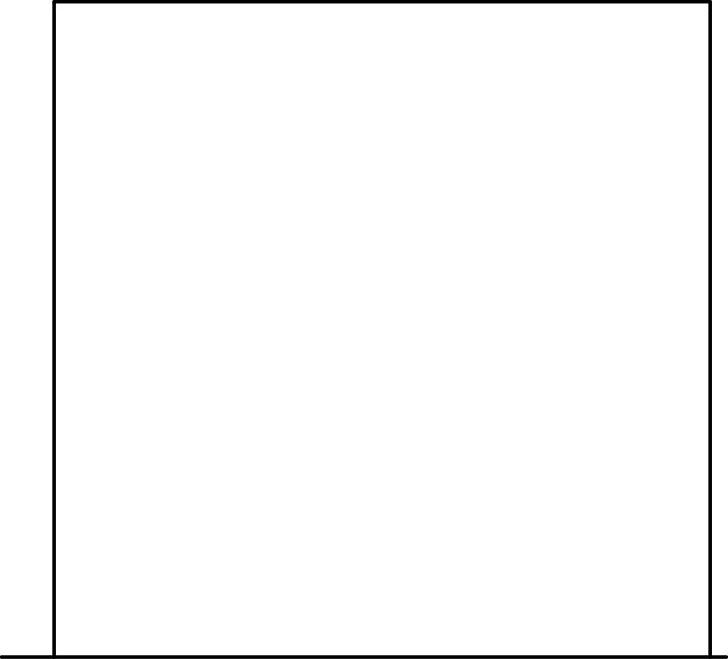

02调用LINE/L直线命令和TRIM/TR修剪命令，绘制C立面的基本轮廓，如图11-120所示。

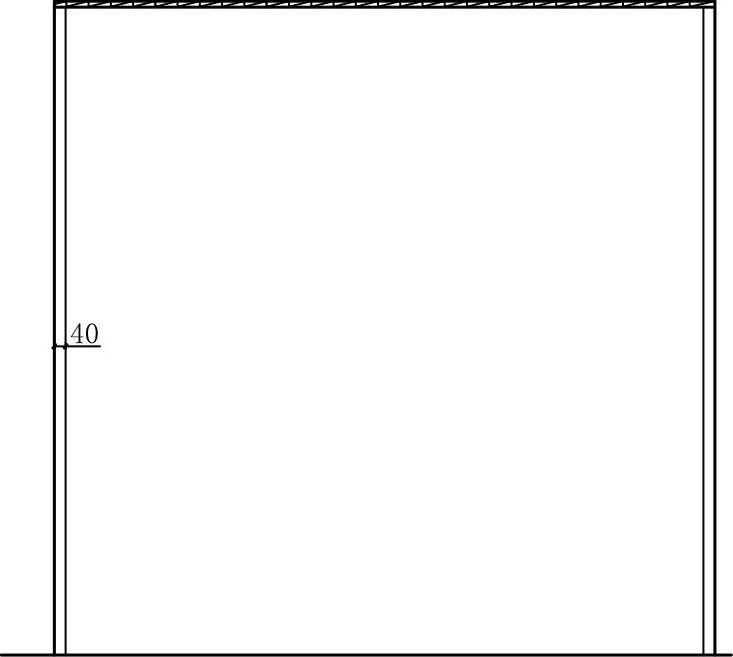

03调用LINE/L直线命令、RECTANG/REC矩形命令和COPY/CO复制命令，绘制线段和木方，如图11-121所示。

图11-120 绘制C立面的基本轮廓

图11-121 绘制线段和木方

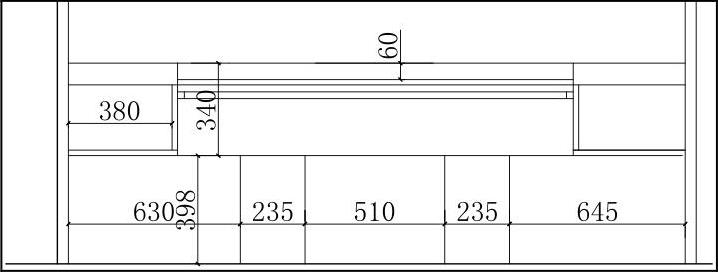

04调用LINE/L直线命令、OFFSET/O偏移命令和TRIM/TR修剪命令，绘制台面，如图11-122所示。

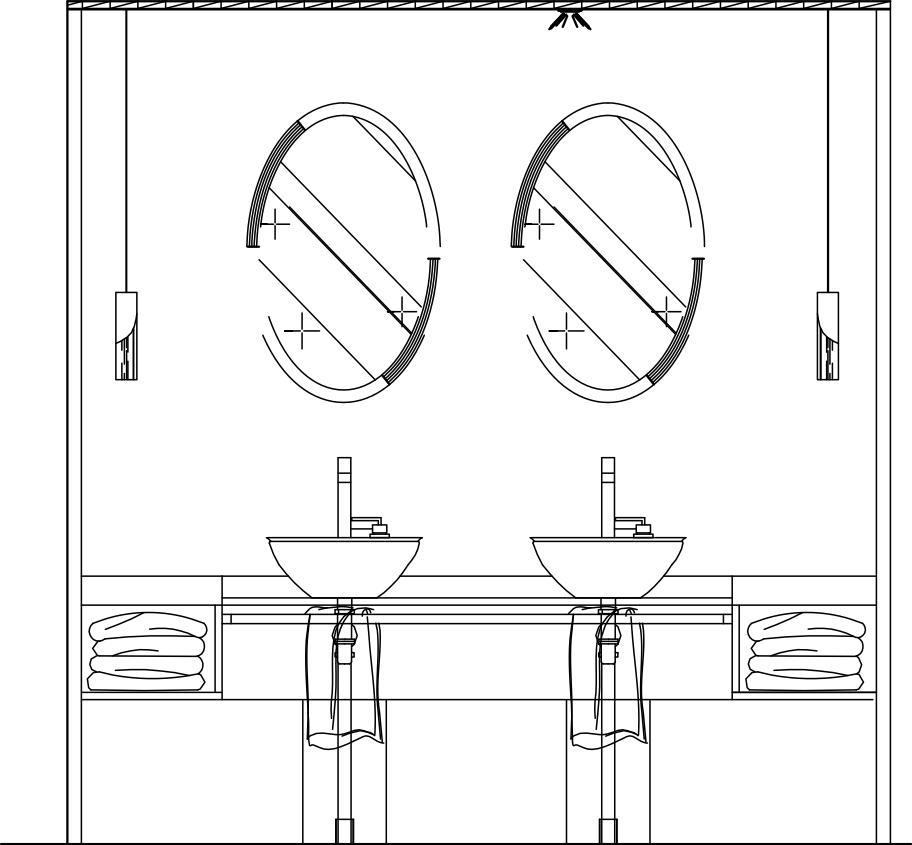

05从图库中插入灯具、镜子、洗手盆和毛巾等图块到立面图中，并进行修剪，如图11-123所示。

图11-122 绘制台面

(www.daowen.com)

图11-123 插入图块

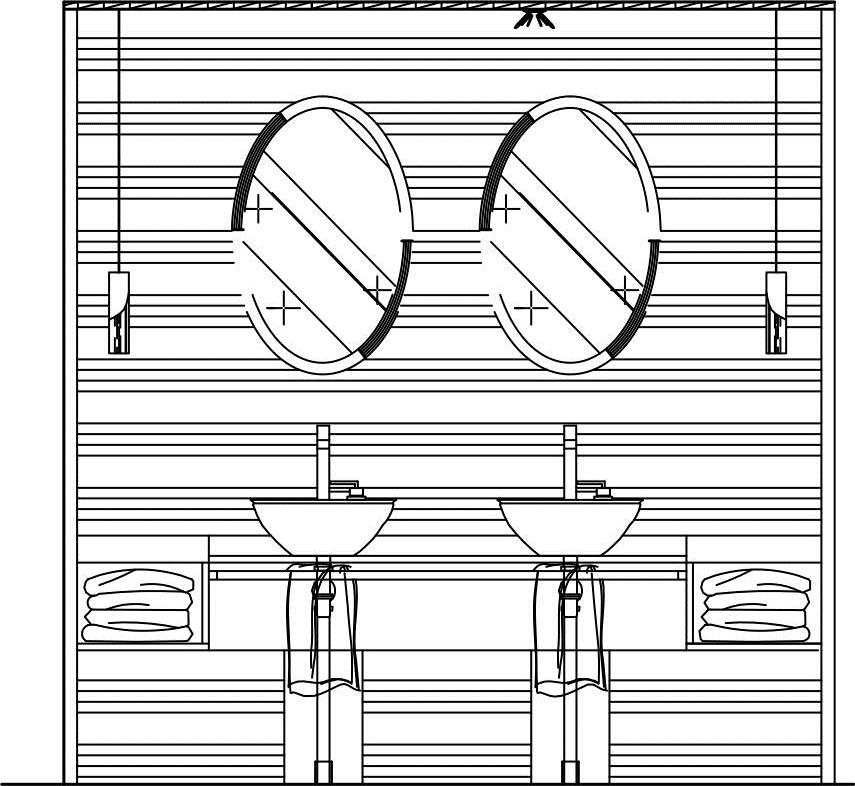

06调用HATCH/H图案填充命令，对墙面填充图案，如图11-124所示。

07调用DIMLINEAR/DLI线性命令，标注立面图的尺寸，如图11-125所示。

图11-124 填充图案

图11-125 标注立面图的尺寸

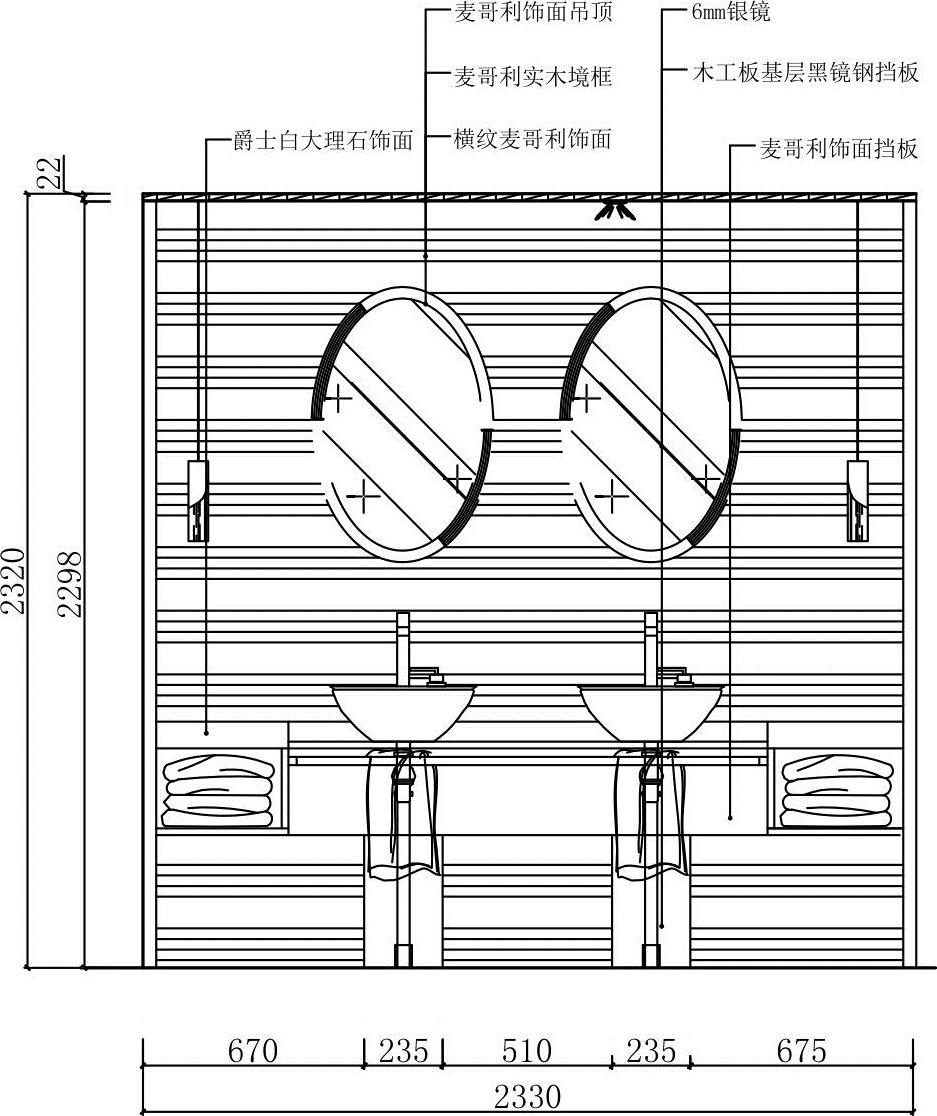

08调用MLEADER/MLD多重引线命令，标注立面材料名称，如图11-126所示。

图11-126 标注立面材料名称

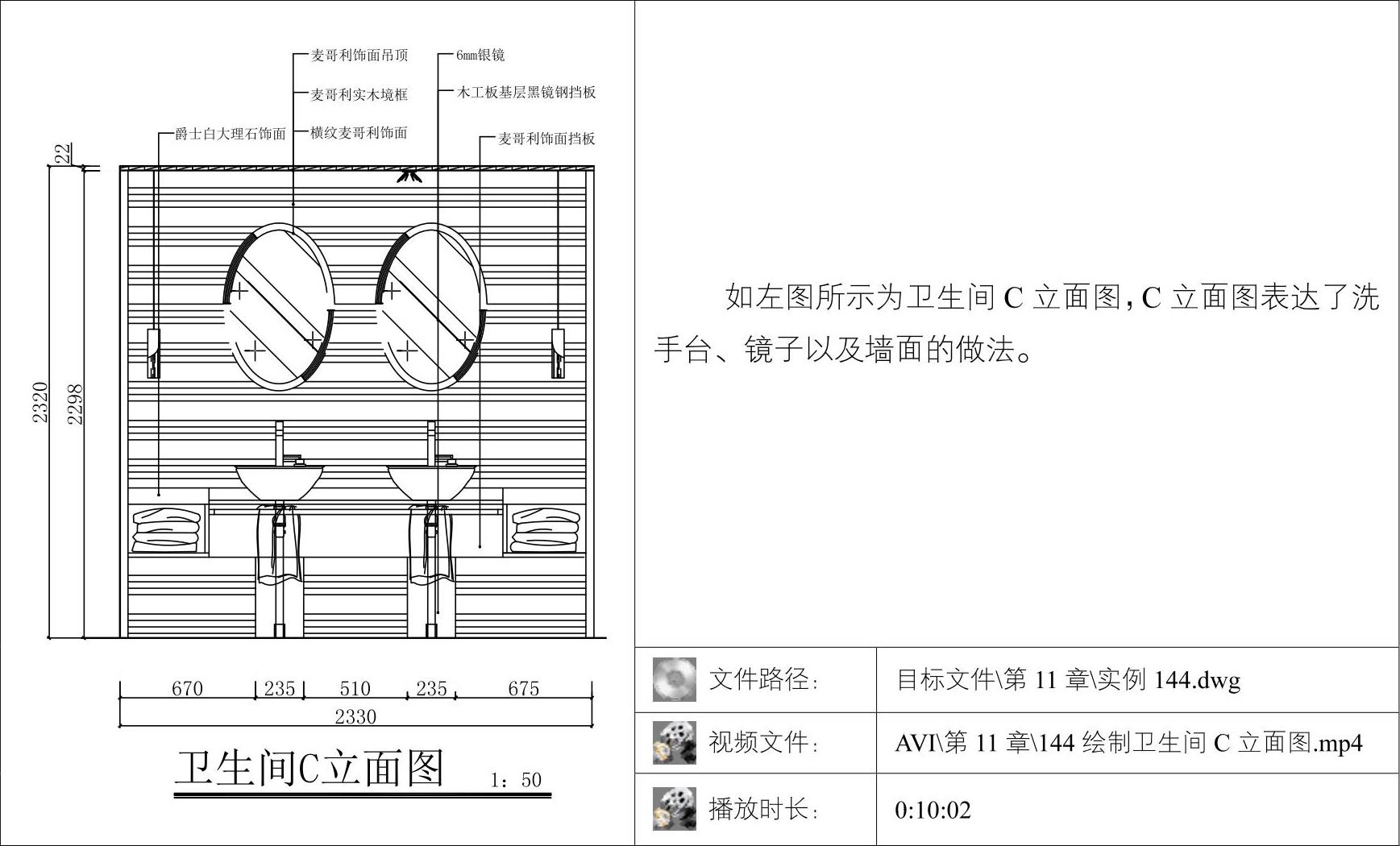

09调用INSERT/I插入命令，插入“图名”图块，完成卫生间C立面图的绘制。
