01调用COPY/CO复制命令，复制平面布置图上卫生间B立面图的平面部分。
02调用LINE/L直线命令和TRIM/TR修剪命令，绘制B立面的基本轮廓，如图11-110所示。

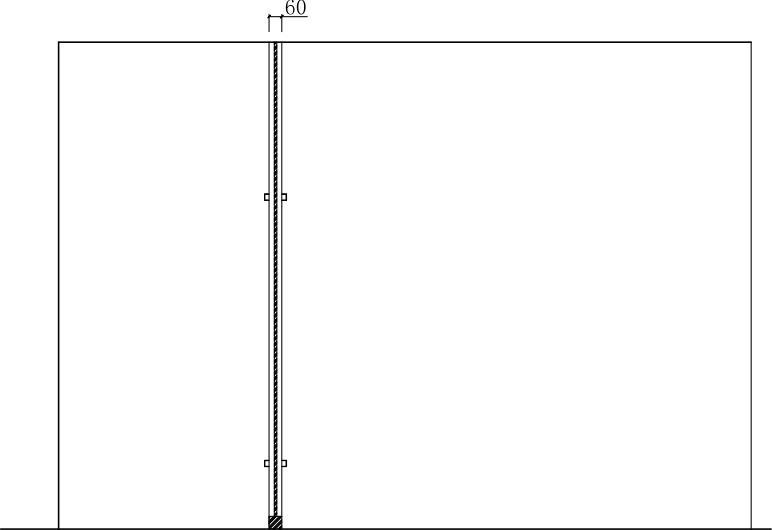

03调用LINE/L直线命令、PLINE/PL多段线命令、OFFSET/O偏移命令和HATCH/H图案填充命令，绘制玻璃隔断，如图11-111所示。

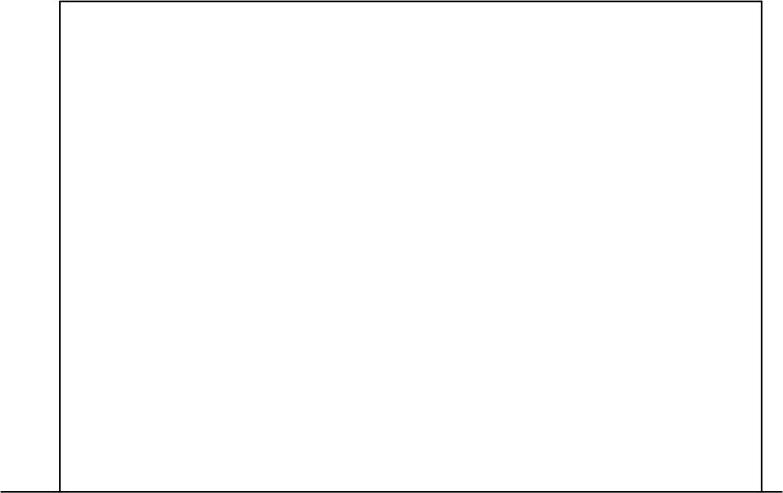

图11-110 绘制B立面的基本轮廓
图11-111 绘制玻璃隔断
04调用LINE/L直线命令和OFFSET/O偏移命令，绘制墙砖，如图11-112所示。

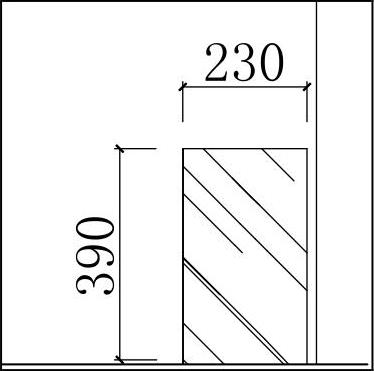

05调用LINE/L直线命令、HATCH/H图案填充命令和OFFSET/O偏移命令，绘制挡水板，如图11-113所示。

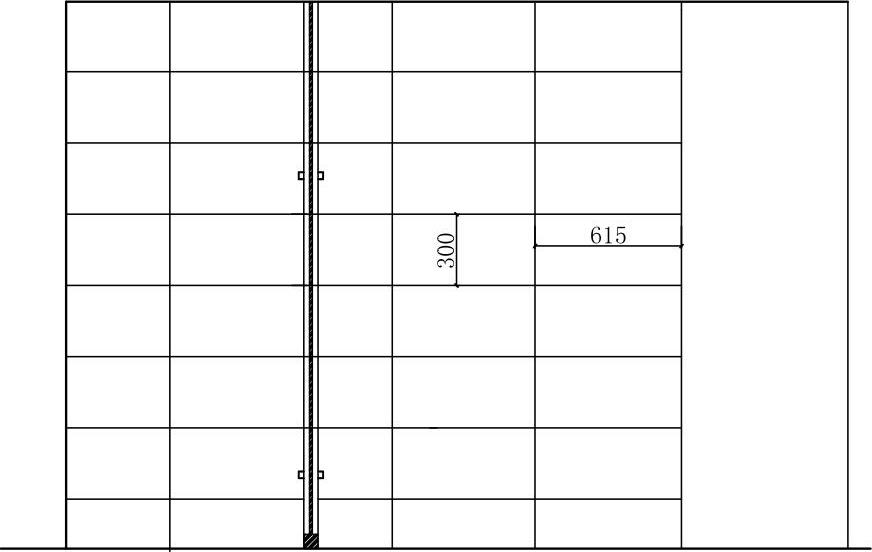

图11-112 绘制墙砖
图11-113 绘制挡水板

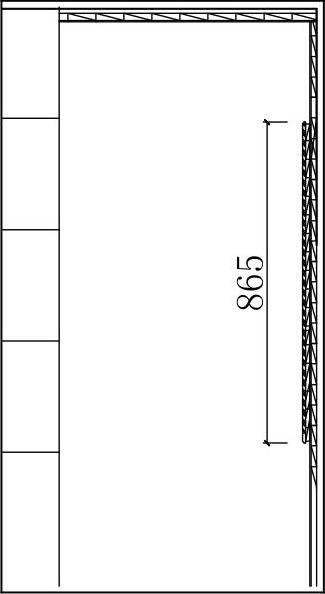

06调用LINE/L直线命令、COPY/CO复制命令和OFFSET/O偏移命令，绘制木方，如图11-114所示。
07调用PLINE/PL多段线命令和HATCH/H图案填充命令，绘制镜子，如图11-115所示。
08调用HATCH/H图案填充命令，在右侧墙面填充
图案，如图11-116所示。(www.daowen.com)

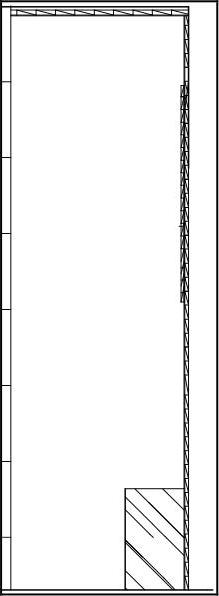

图11-114 绘制木方
图11-115 绘制镜子

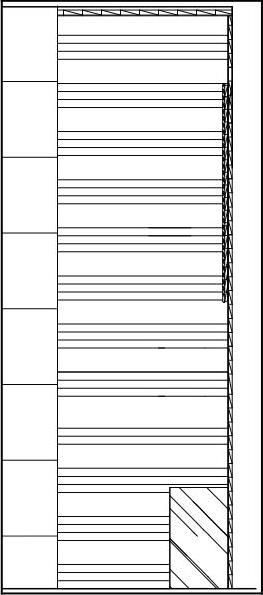

图11-116 填充图案
09从图库中插入花洒、坐便器、洗手盆和毛巾架等图块到立面图中，并进行修剪，如图11-117所示。
10调用DIMLINEAR/DLI线性命令，标注立面图的尺寸，如图11-118所示。

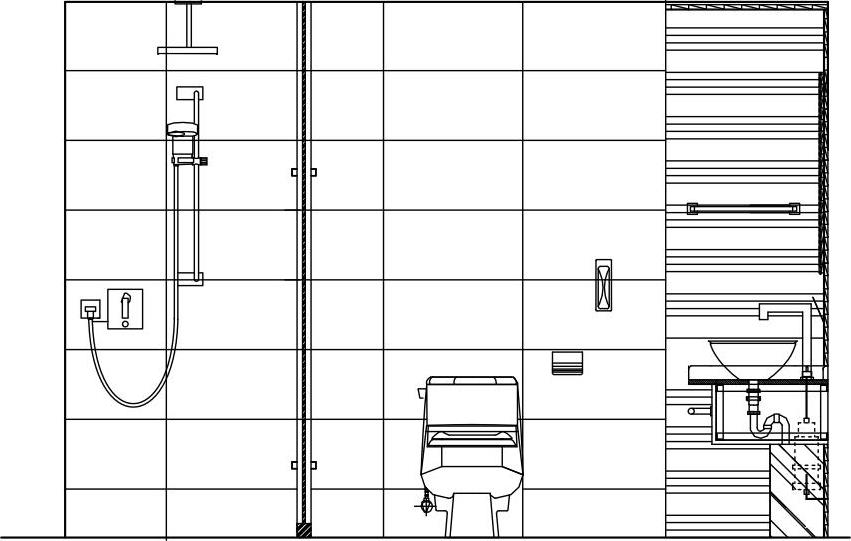

图11-117 插入图块

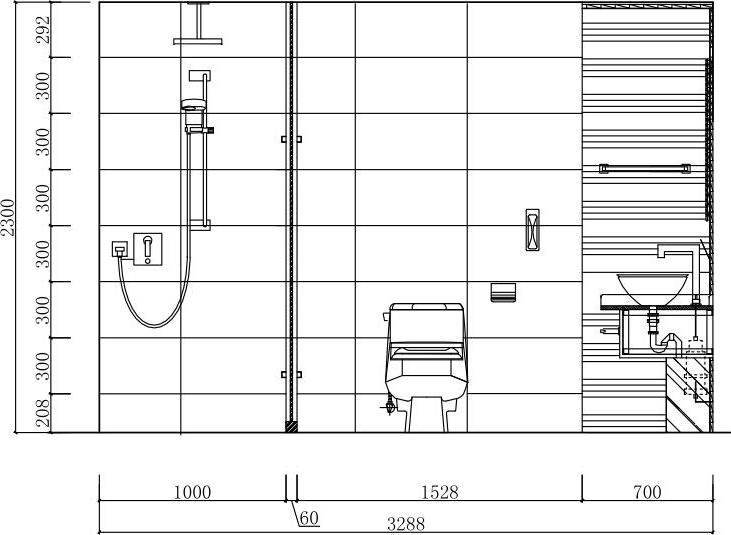

图11-118 标注立面图的尺寸
11调用MLEADER/MLD多重引线命令，标注立面材料名称，如图11-119所示。

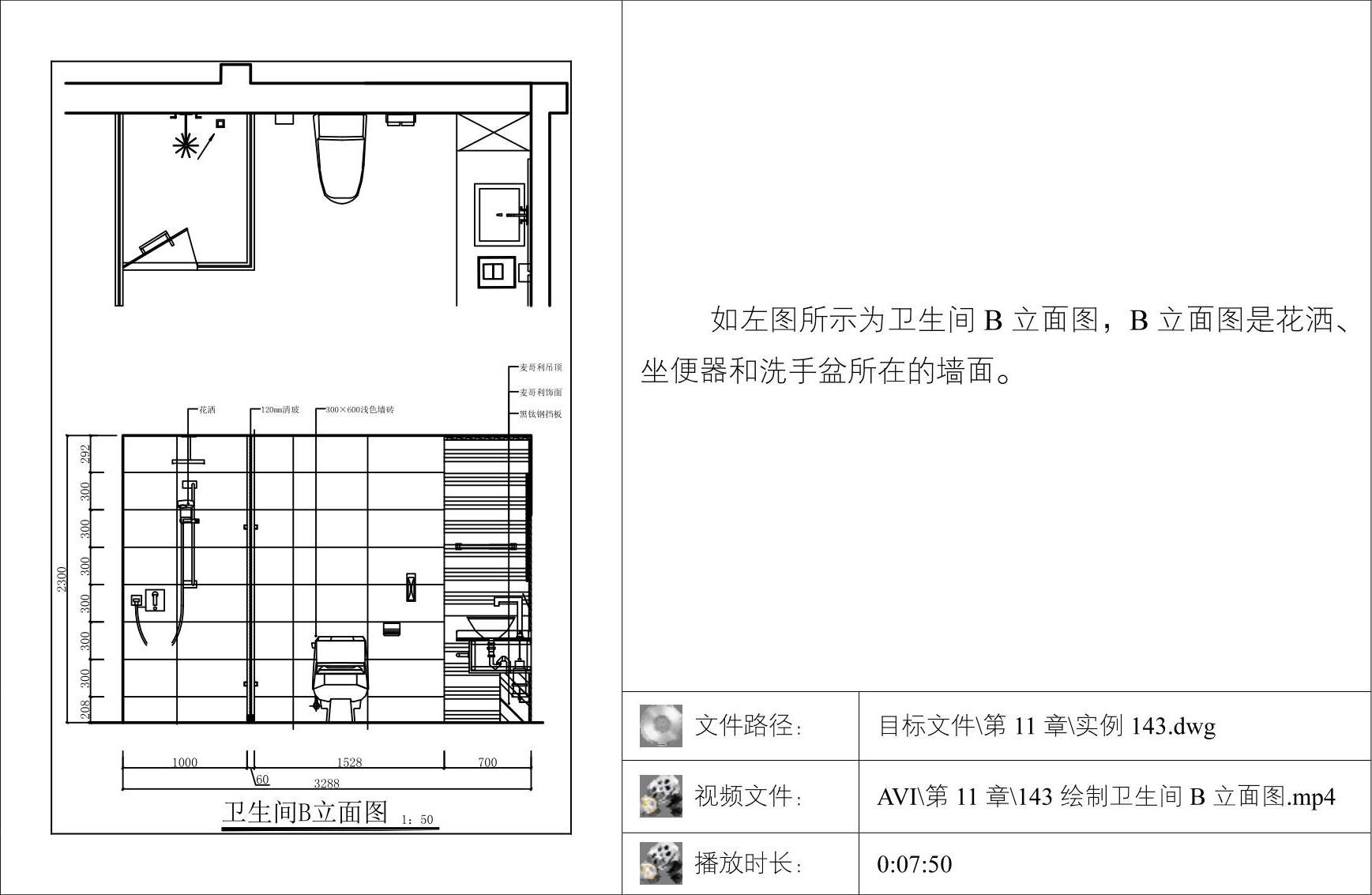

12调用INSERT/I插入命令，插入“图名”图块，完成卫生间B立面图的绘制。

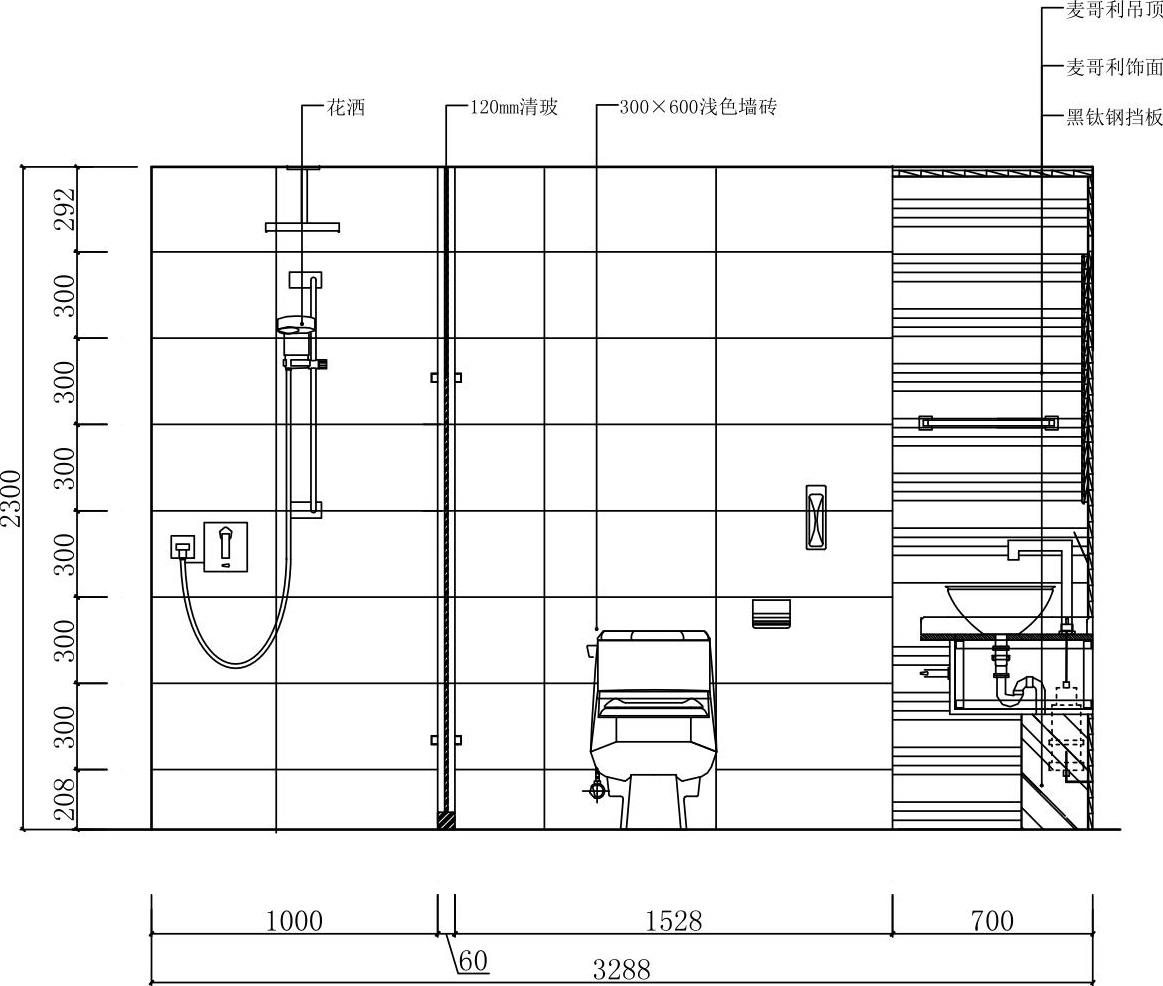

图11-119 标注立面材料名称
