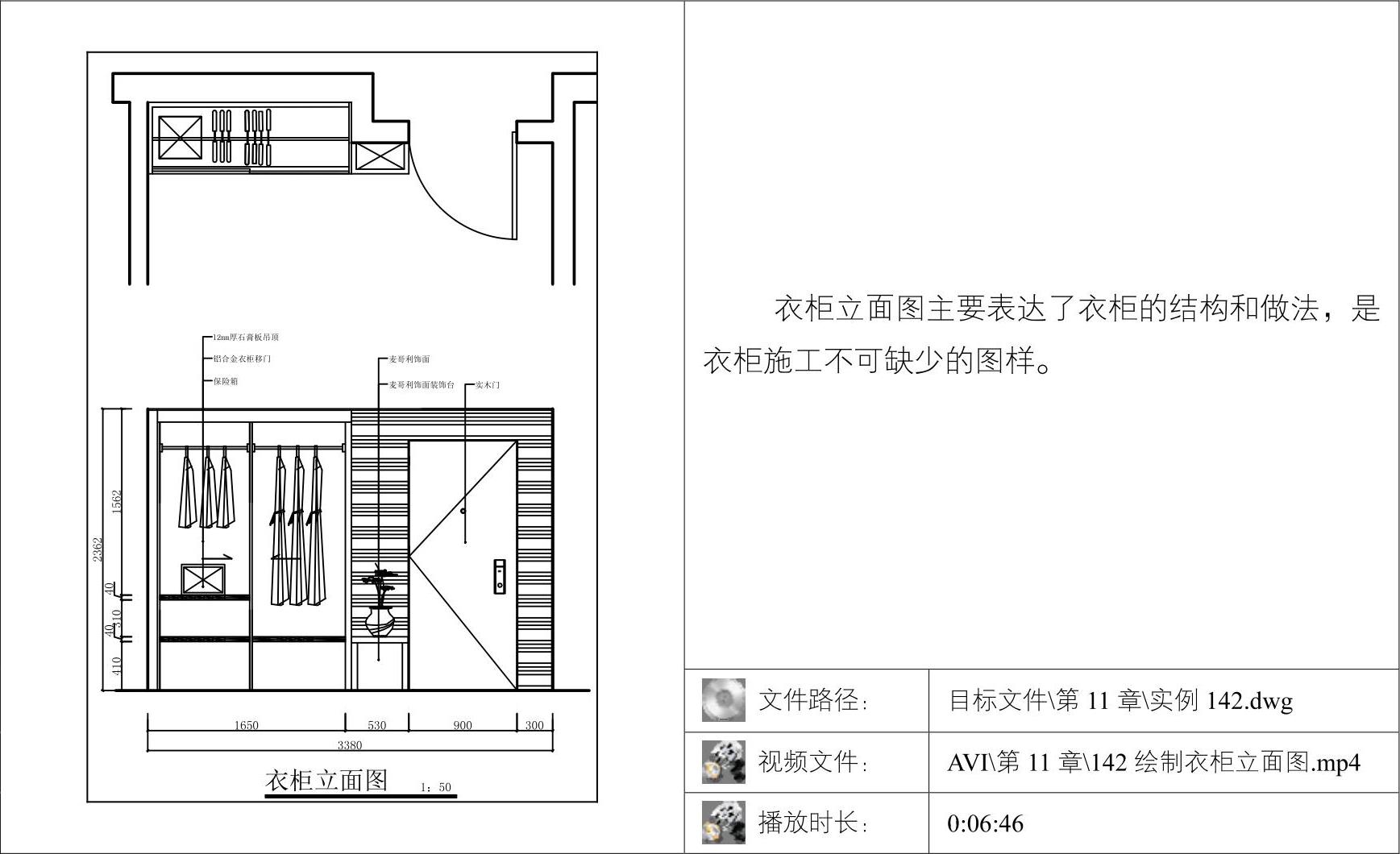

01调用COPY/CO复制命令，复制平面布置图上衣柜的平面部分。

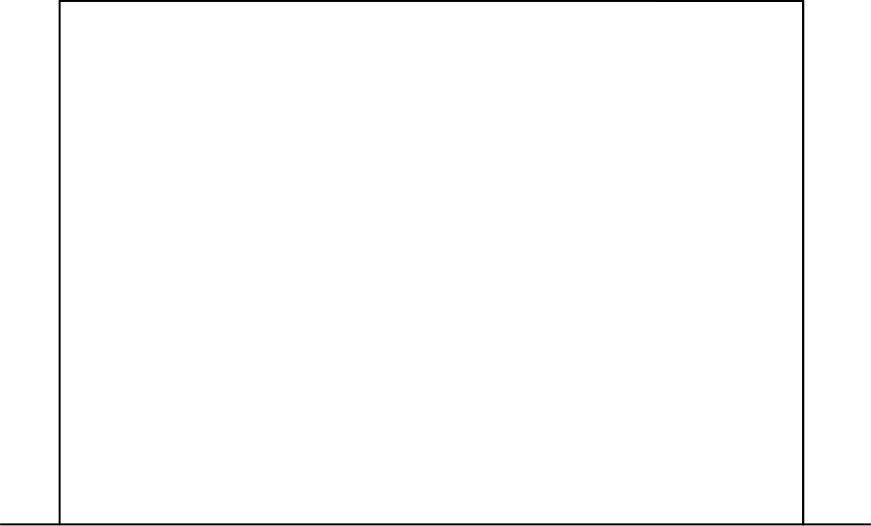

02调用LINE/L直线命令和TRIM/TR修剪命令，绘制衣柜立面图的基本轮廓，如图11-99所示。

03调用PLINE/PL多段线命令和OFFSET/O偏移命令，绘制衣柜的基本轮廓和表示开启方向的箭头，如图11-100所示。

图11-99 绘制基本轮廓

图11-100 绘制衣柜轮廓

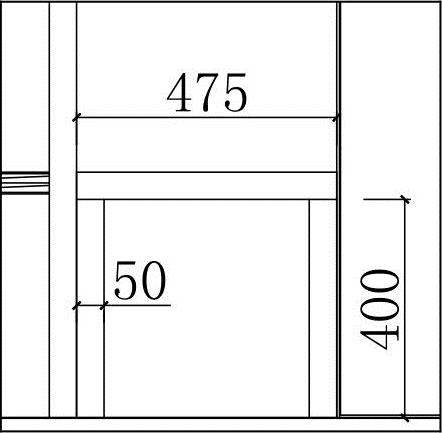

04调用LINE/L直线命令和OFFSET/O偏移命令，绘制木方，如图11-101所示。

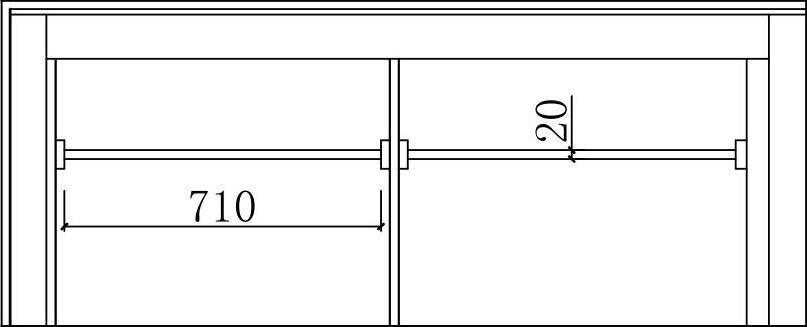

05调用RECTANG/REC矩形命令和LINE/L直线命令，绘制挂衣杆，如图11-102所示。

图11-101 绘制木方

图11-102 绘制挂衣杆

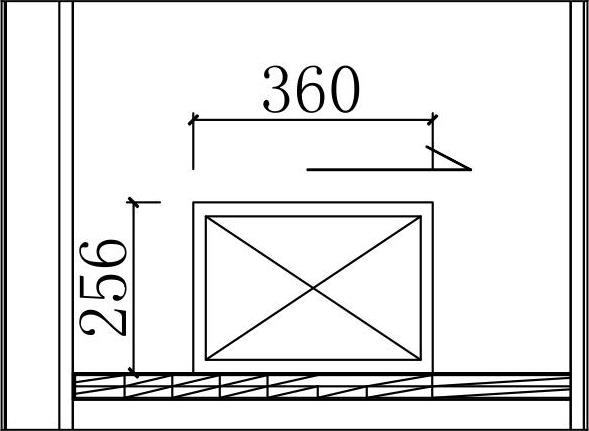

06调用RECTANG/REC矩形命令、OFFSET/O偏移命令和LINE/L直线命令，绘制保险箱，如图11-103所示。

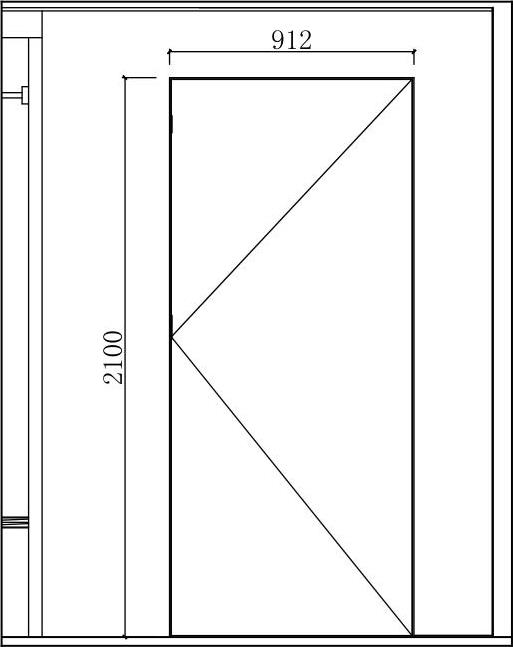

07调用LINE/L直线命令、PLNE/PL多段线命令、OFFSET/O偏移命令和RECTANG/REC矩形命令，绘制门，如图11-104所示。

图11-103 绘制保险箱

(www.daowen.com)

图11-104 绘制门

08调用LINE/L直线命令和OFFSET/O偏移命令，绘制装饰台，如图11-105所示。

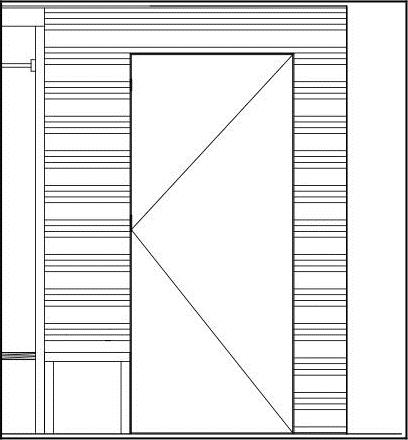

09调用HATCH/H图案填充命令，对墙面填充图案，如图11-106所示。

图11-105 绘制装饰台

图11-106 填充墙面图案

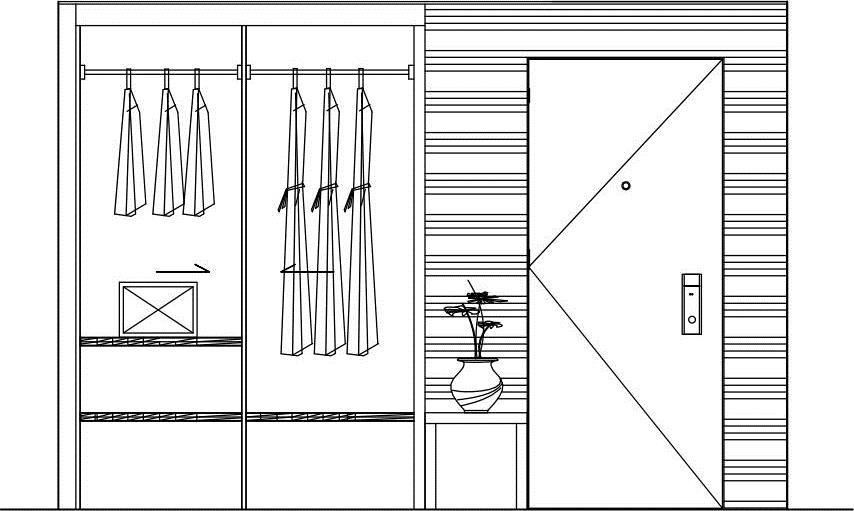

10从图库中插入陈设品和衣物到立面图中，并进行修剪，如图11-107所示。

11调用DIMLINEAR/DLI线性命令，标注立面图的尺寸，如图11-108所示。

图11-107 插入图块

图11-108 标注立面图的尺寸

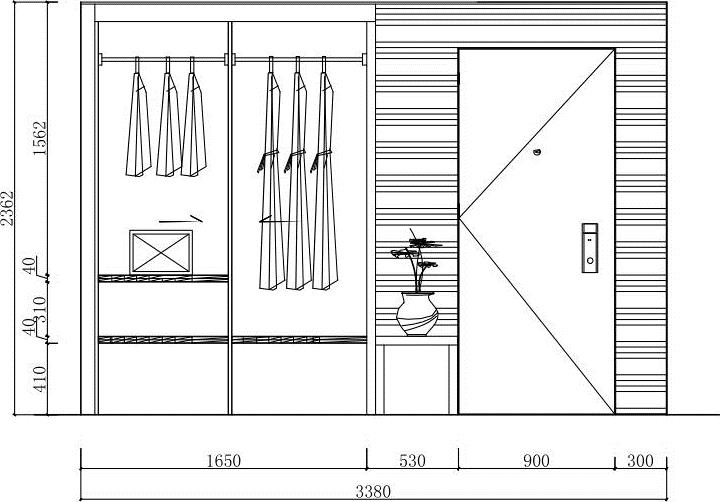

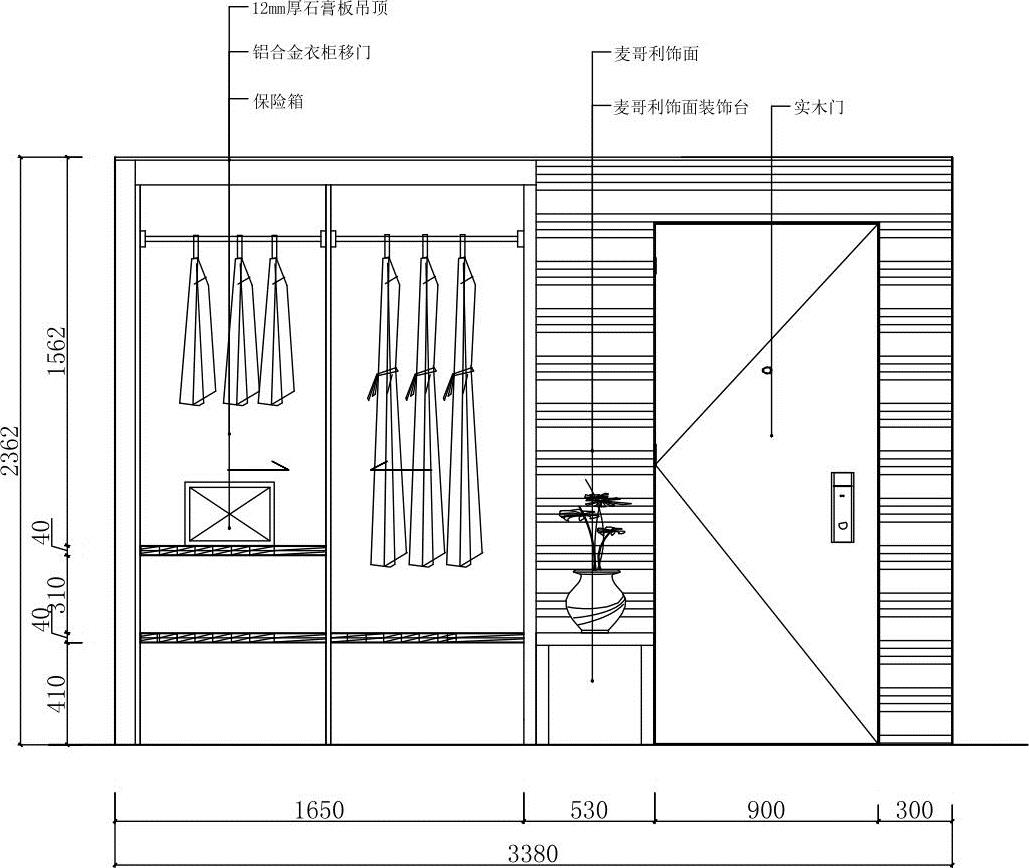

12调用MLEADER/MLD多重引线命令，标注立面材料名称，如图11-109所示。

图11-109 标注立面材料名称

13调用INSERT/I插入命令，插入“图名”图块，完成衣柜立面图的绘制。
