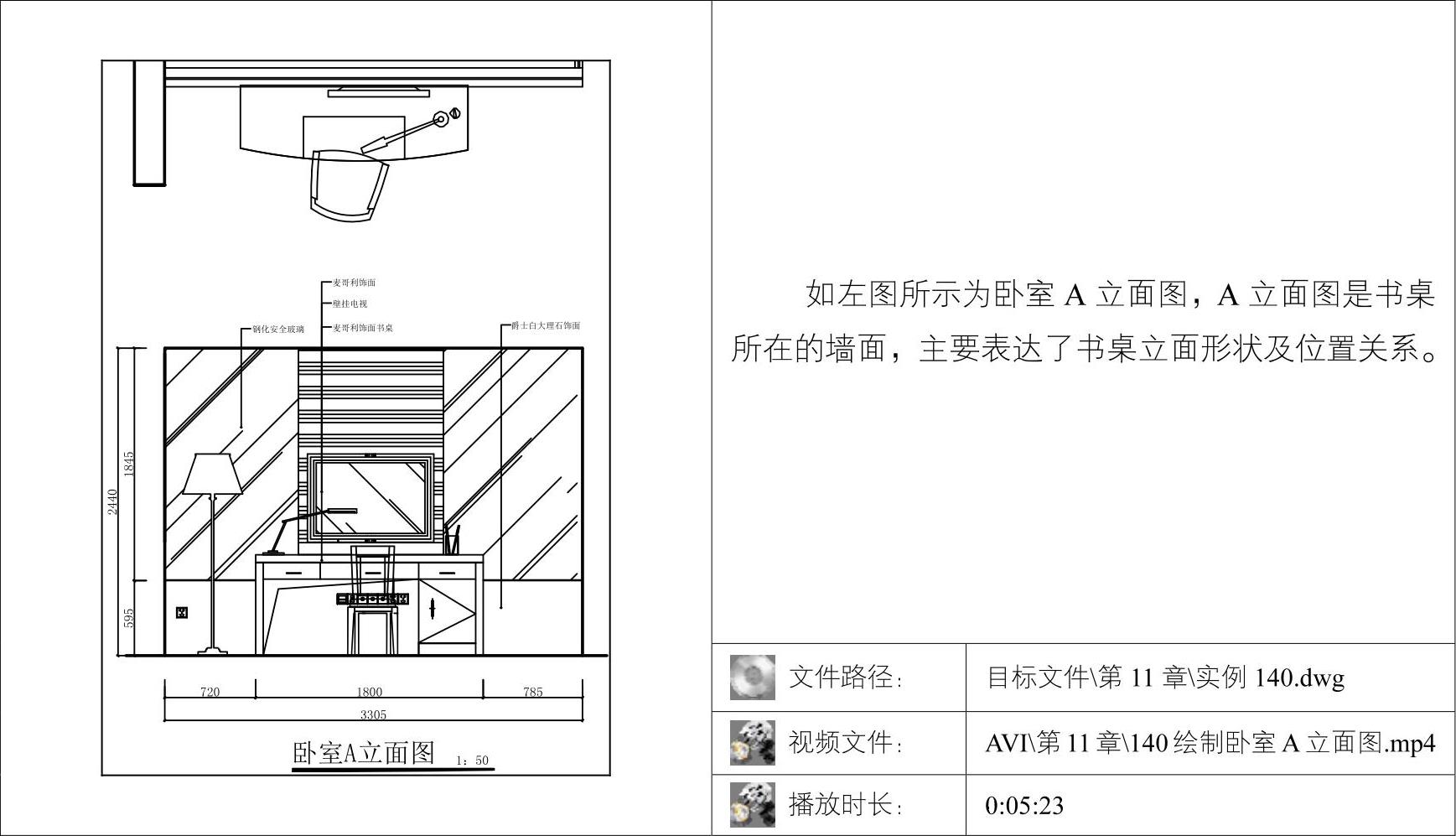

01调用COPY/CO复制命令，复制平面布置图上卧室A立面的平面部分，并对图形进行旋转。

02调用LINE/L直线命令和TRIM/TR修剪命令，绘制A立面的基本轮廓，如图11-82所示。

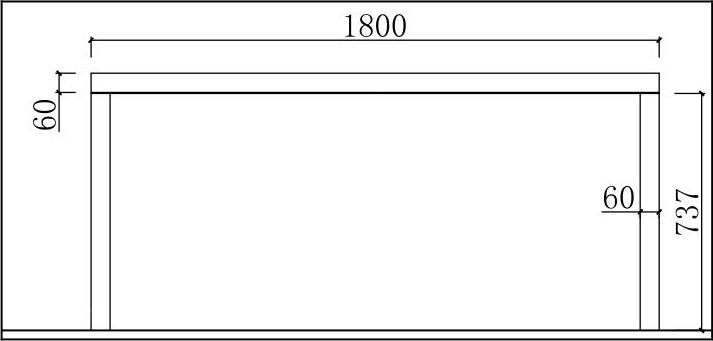

03调用RECTANG/REC矩形命令，绘制台面和支柱结构，并移动到相应的位置，如图11-83所示。

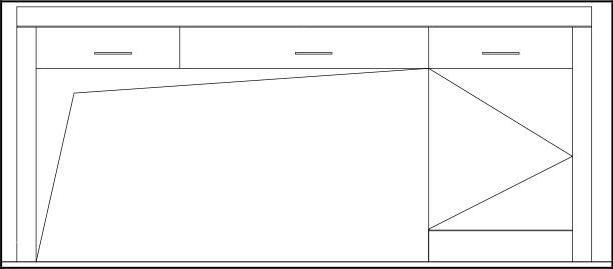

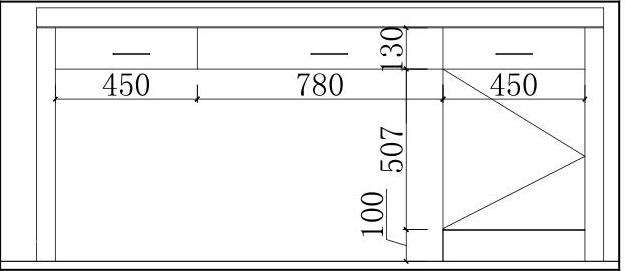

04调用LINE/L直线命令、OFFSET/O偏移命令和RECTANG/REC矩形命令，绘制抽屉和拉手等结构，如图11-84所示。

图11-82 绘制A立面的基本轮廓

图11-83 绘制台面和支柱结构

05调用LINE/L直线命令，在书桌下方绘制折线，表示镂空，如图11-85所示。

图11-84 绘制抽屉和拉手

图11-85 绘制折线

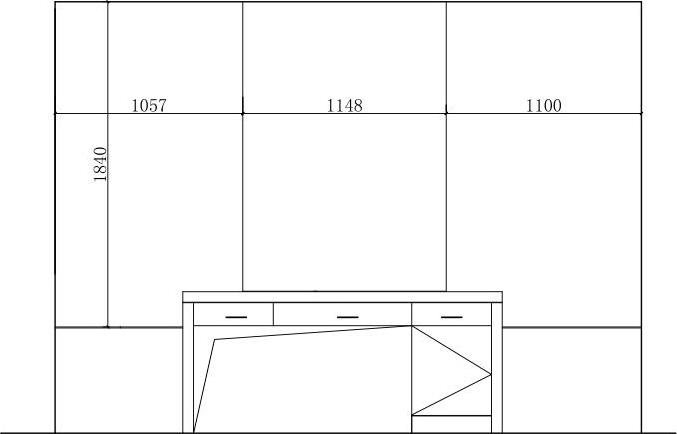

06调用LINE/L直线命令和OFFSET/O偏移命令，划分立面背景，如图11-86所示。

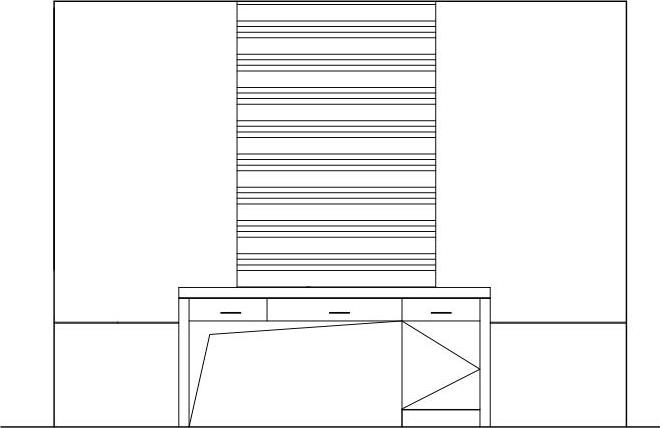

07调用HATCH/H图案填充命令，在中间区域填充图案，如图11-87所示。

(www.daowen.com)

图11-86 划分立面

图11-87 填充图案

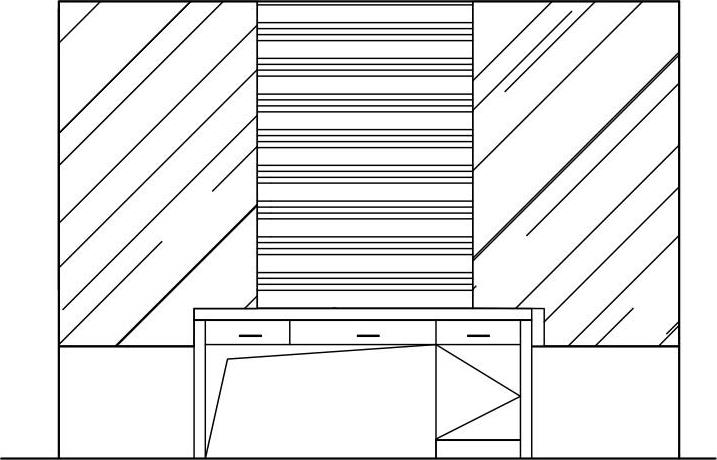

08调用HATCH/H图案填充命令，在立面两侧区域填充图案，如图11-88所示。

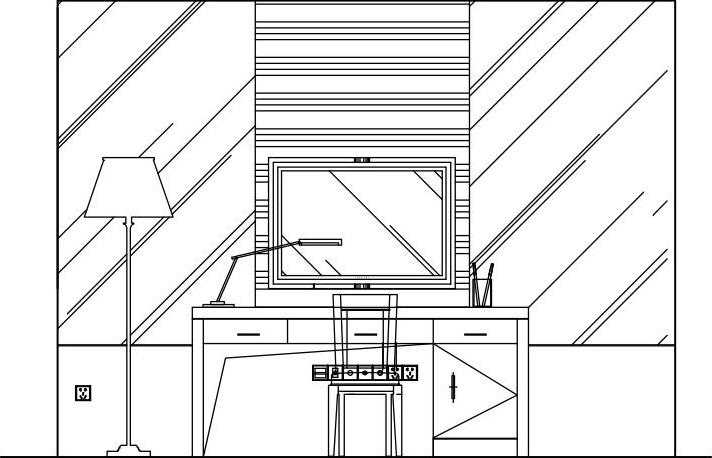

09从图库中插入落地灯、电视、椅子和插座等图块到立面图中，并进行修剪，如图11-89所示。

图11-88 填充图案

图11-89 插入图块

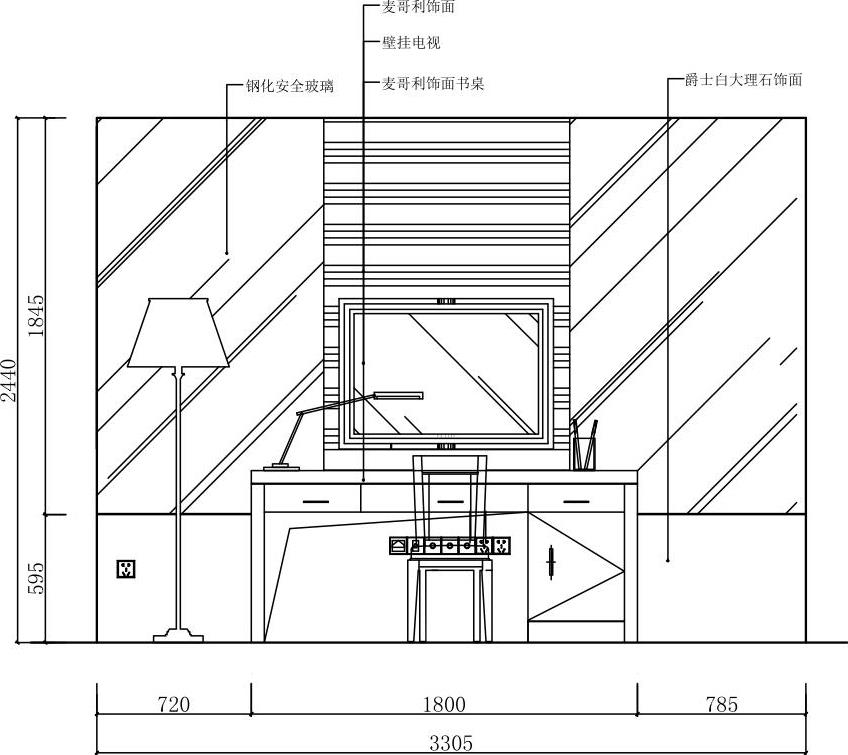

10调用DIMLINEAR/DLI线性命令，标注立面图的尺寸，如图11-90所示。

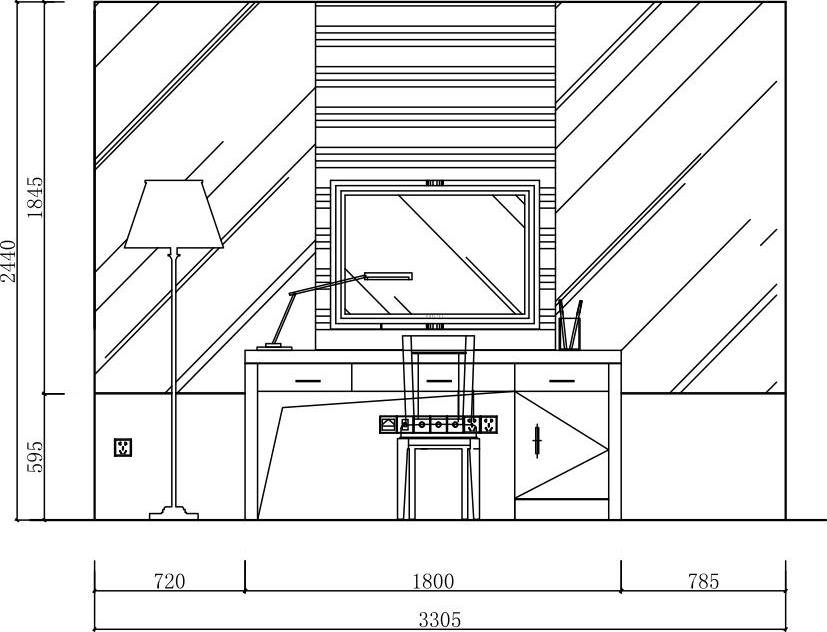

11调用MLEADER/MLD多重引线命令，标注立面材料名称，如图11-91所示。

12调用INSERT/I插入命令，插入“图名”图块，完成客厅和卧室A立面图的绘制。
