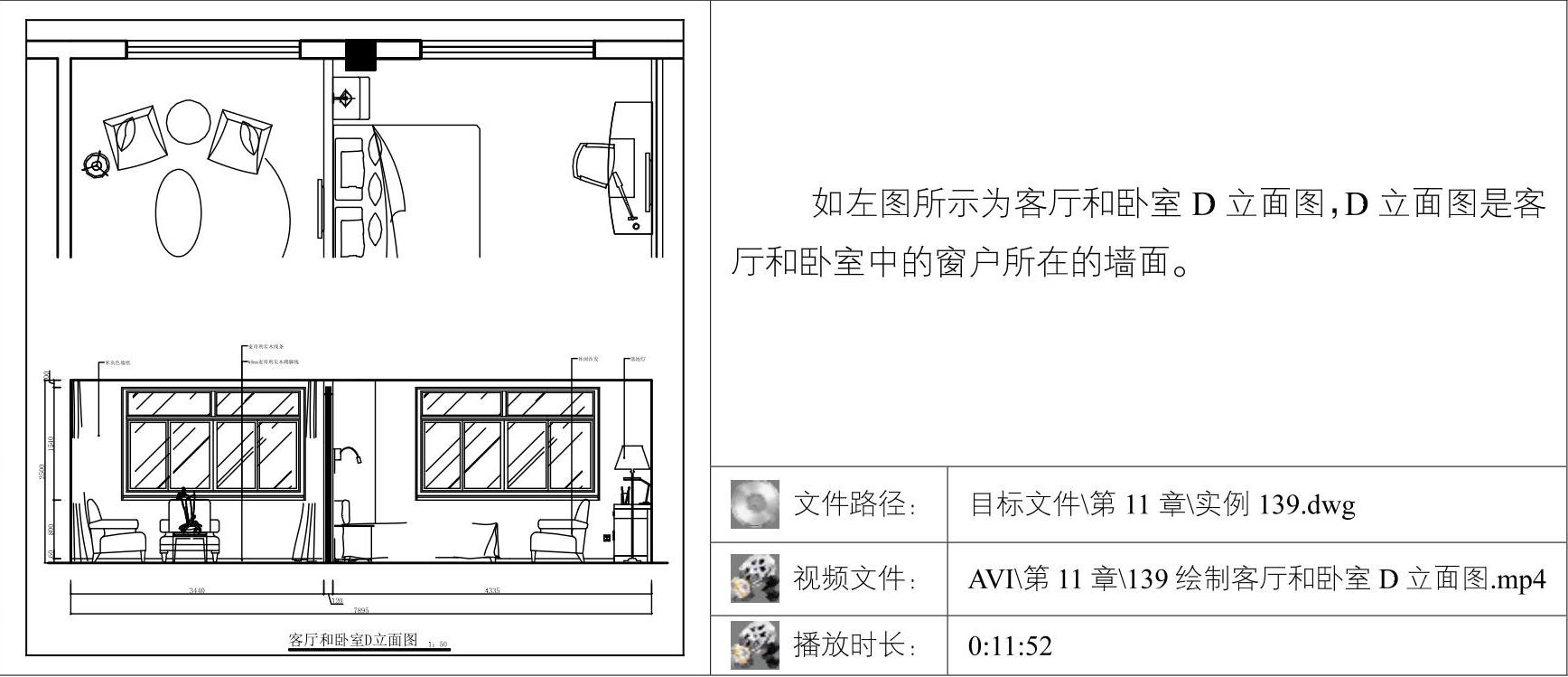

快速学习AutoCAD2014中文版室内装潢设计


01调用COPY/CO复制命令,复制平面布置图上客厅和卧室D立面的平面部分,并对图形进行旋转。

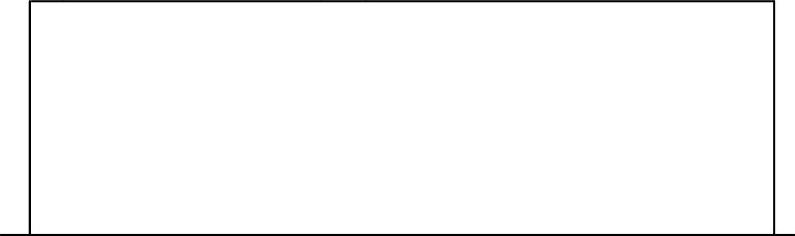

02调用LINE/L直线命令和TRIM/TR修剪命令,绘制D立面图的基本轮廓,如图11-72所示。

03调用LINE/L直线命令、PLINE/PL多段线命令和OFFSET/O偏移命令,绘制隔断轮廓,如图11-73所示。


图11-72 绘制D立面图的基本轮廓

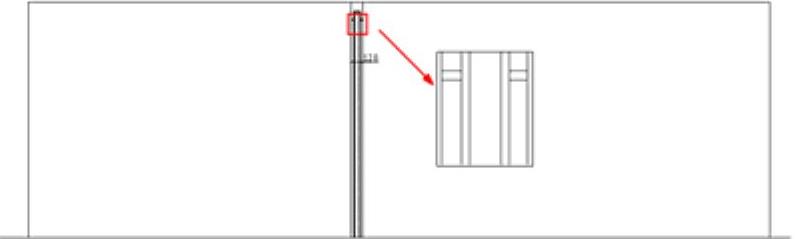

图11-73 绘制隔断轮廓

04调用RECTANG/REC命令、LINE/L直线命令、COPY/CO复制命令和HATCH/H图案填充命令,细化隔断,如图11-74所示。

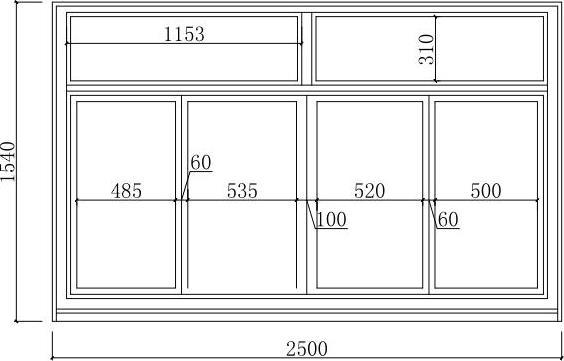

05调用RECTANG/REC矩形命令、LINE/L直线命令OFFSET/O偏移命令,绘制窗的轮廓,如图11-75所示。

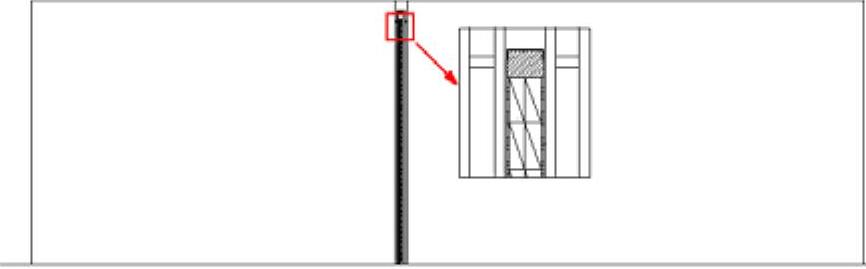

图11-74 细化隔断


图11-75 绘制窗的轮廓

06调用HATCH/H图案填充命令,在窗内填充978-7-111-44260-8-Part03-228.jpg图案,表示玻璃,效果如图11-76所示。

07调用COPY/CO复制命令,对窗进行复制,效果如图11-77所示。

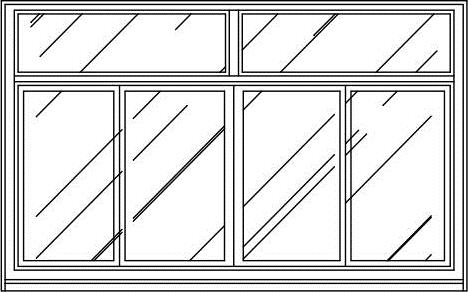

图11-76 填充窗

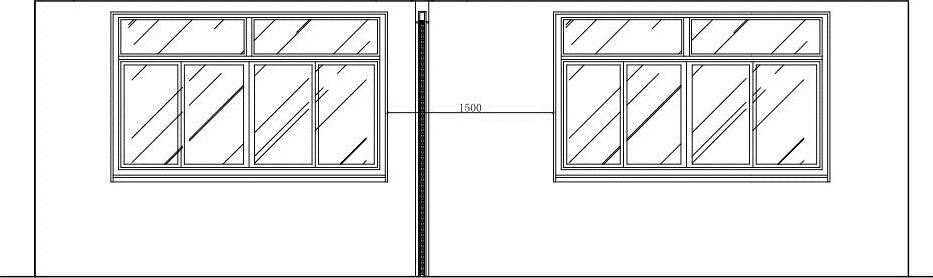

图11-77 复制窗

08调用LINE/L直线命令,绘制踢脚线,踢脚线的高度为60,如图11-78所示。

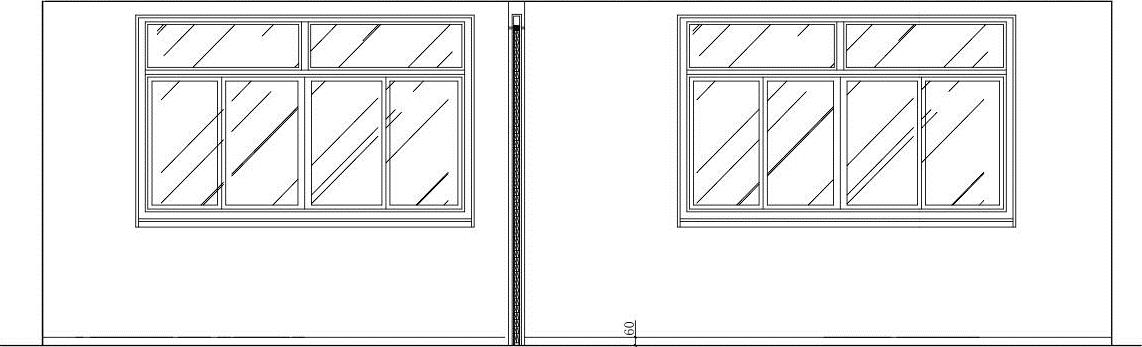

图11-78 绘制踢脚线

09从图库中插入书桌、落地灯、床、沙发、茶几和窗帘等图块到立面图中,并进行修剪,如图11-79所示。

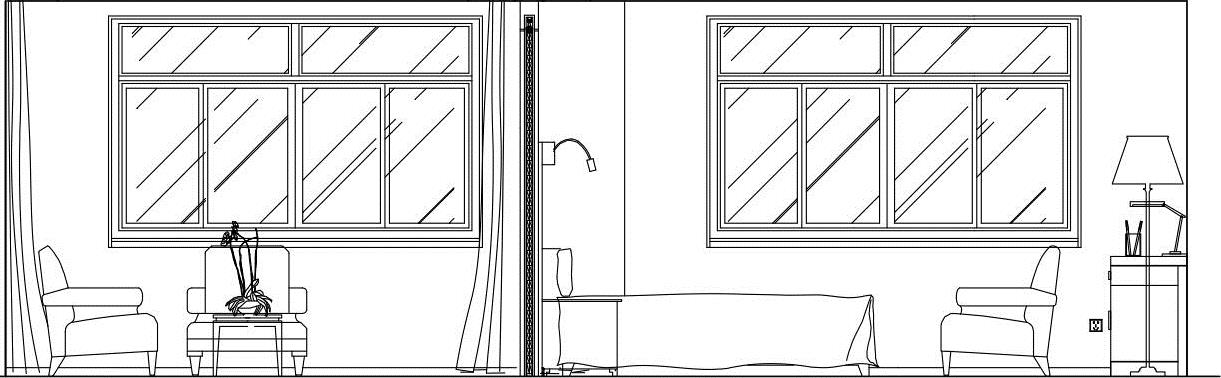

图11-79 插入图块

10调用DIMLINEAR/DLI线性命令,标注立面图的尺寸,如图11-80所示。

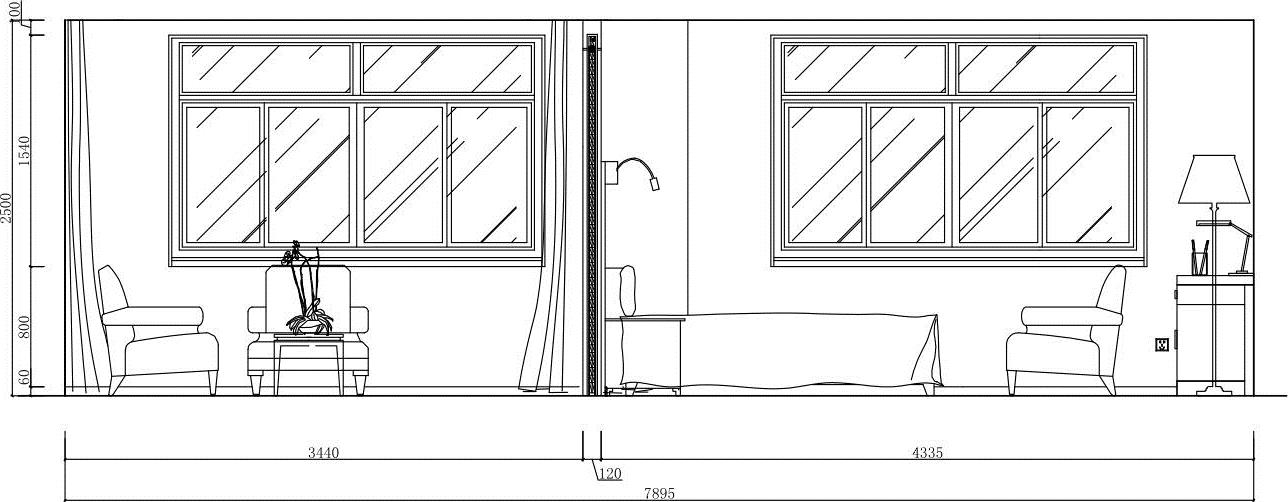

图11-80 标注立面图的尺寸

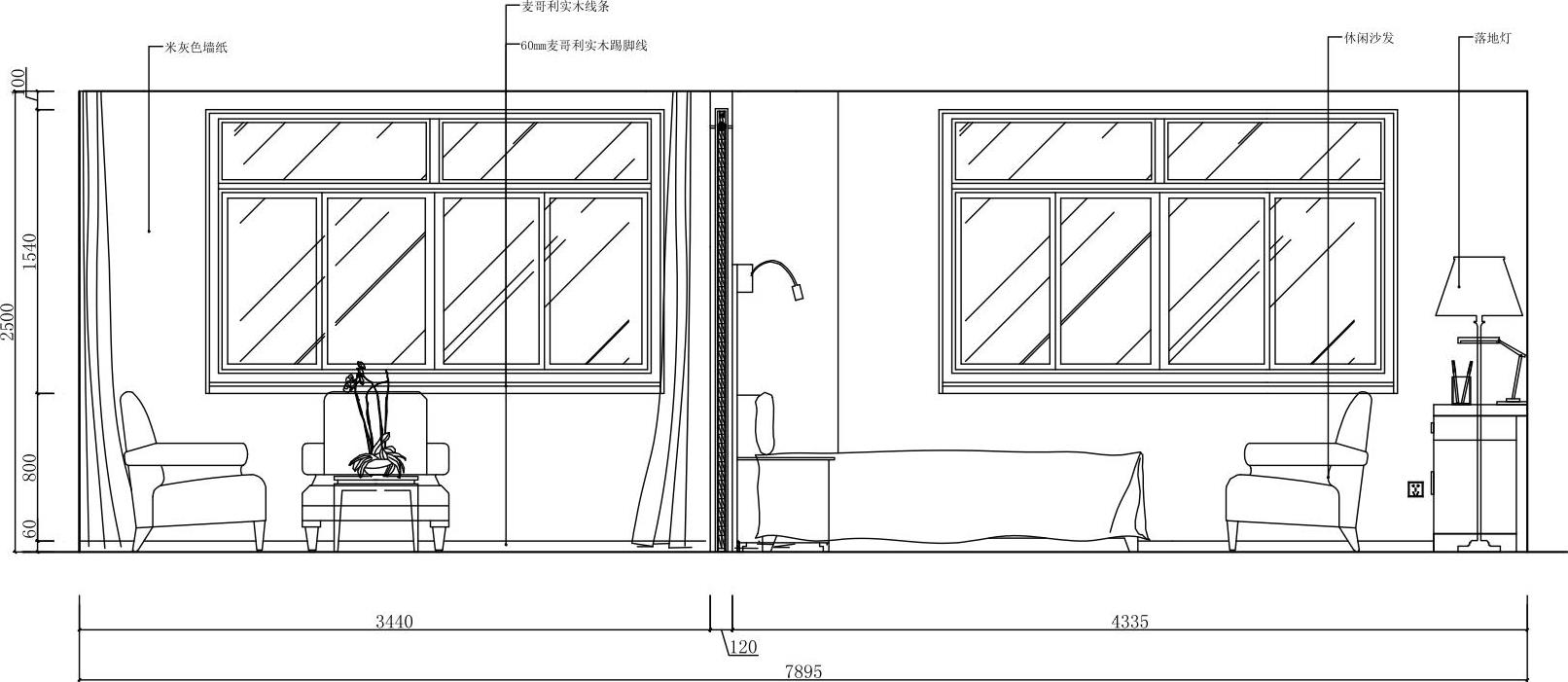

11调用MLEADER/MLD多重引线命令,标注立面材料名称,如图11-81所示。


图11-81 标注立面材料名称

12调用INSERT/I插入命令,插入“图名”图块,完成客厅和卧室D立面图的绘制。
