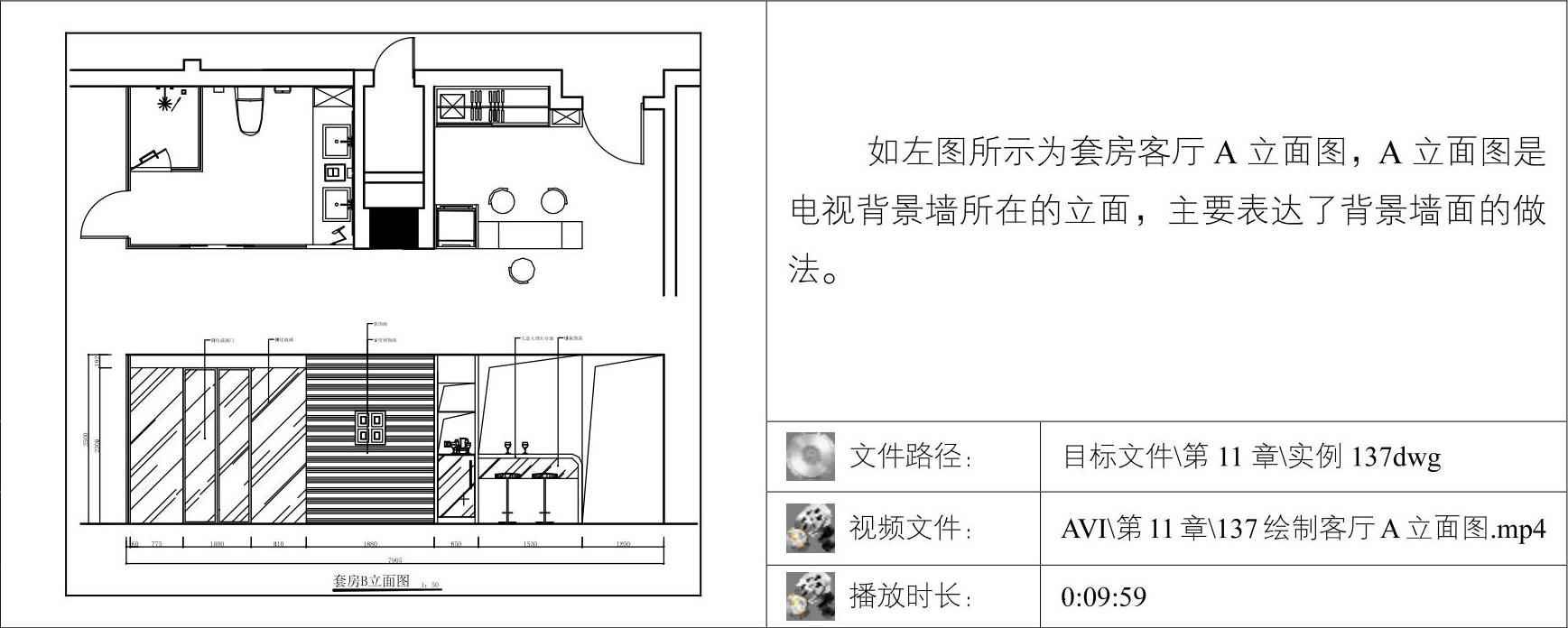

01调用COPY/CO复制命令，复制平面布置图上客厅A立面的平面部分，并将图形进行旋转。

02调用LINE/L直线命令和TRIM/TR修剪命令，绘制A立面的基本轮廓，如图11-56所示。

03调用LINE/L直线命令，划分立面区域，如图11-57所示。

图11-56 绘制A立面的基本轮廓

图11-57 划分立面区域

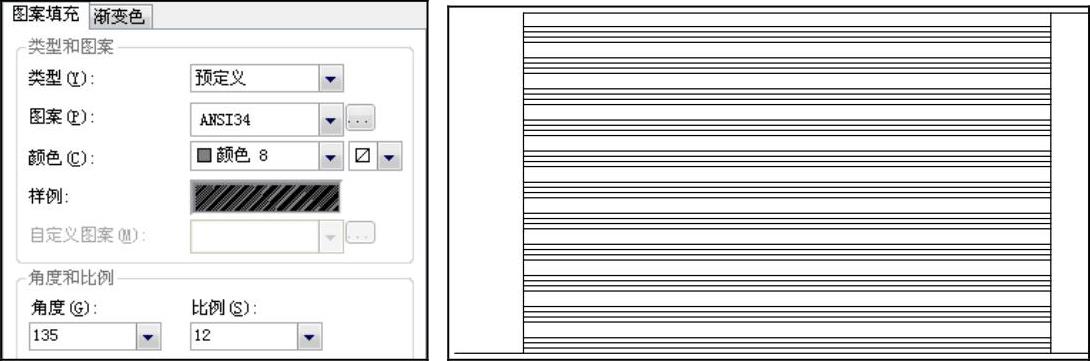

04调用HATCH/H图案填充命令，在电视所在的墙面填充图案，填充参数和效果如图11-58所示。

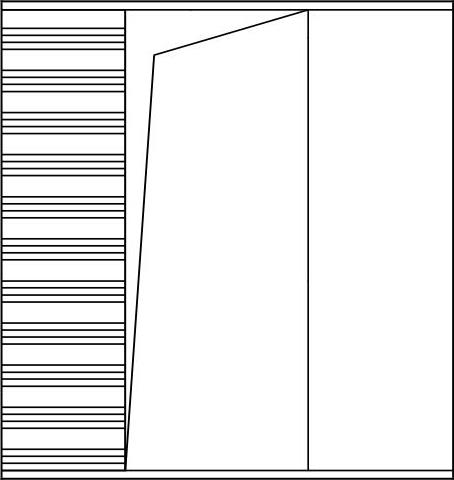

05调用LINE/L直线命令，在过道区域绘制折线，如图11-59所示。

图11-58 填充参数和效果

图11-59 绘制折线

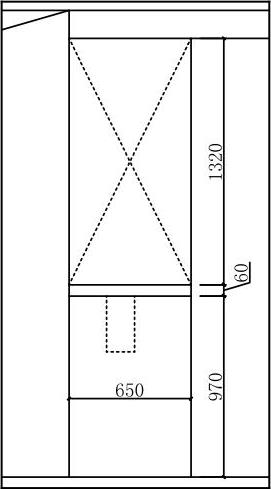

06调用LINE/L直线命令和RECTANG/REC矩形命令，绘制酒柜和吧台，如图11-60所示。

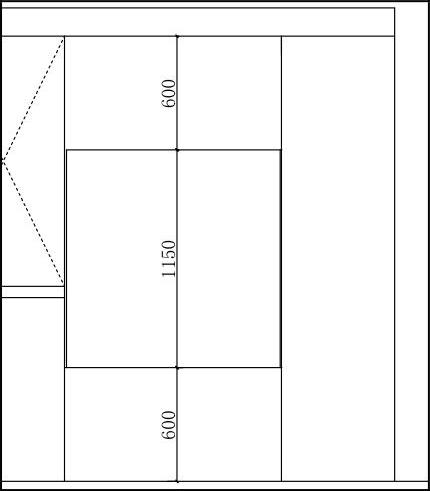

07调用LINE/L直线命令，划分墙面区域，如图11-61所示。

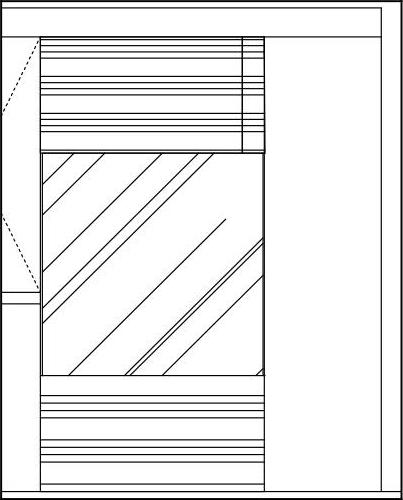

08调用HATCH/H图案填充命令，对墙面上下区域填充图案，在墙面中间区域填充图案，如图11-62所示。

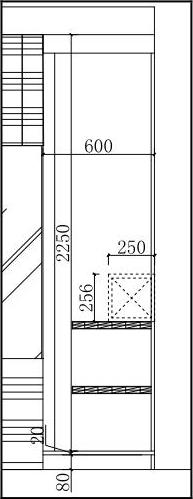

09调用LINE/L直线命令、OFFSET/O偏移命令和RECTANG/REC矩形命令，绘制衣柜和保险柜，如图11-63所示。

(www.daowen.com)

图11-60 绘制酒柜和吧台

图11-61 划分墙面

图11-62 填充图案

图11-63 绘制衣柜和保险柜

10从图库中插入电视、吧椅和衣物等图块到立面图中，并进行修剪，如图11-64所示。

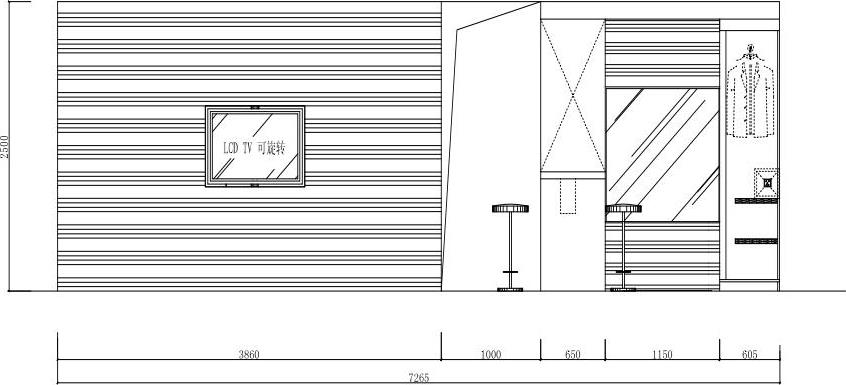

11调用DIMLINEAR/DLI线性命令，标注立面图的尺寸，如图11-65所示。

图11-64 插入图块

图11-65 标注立面图的尺寸

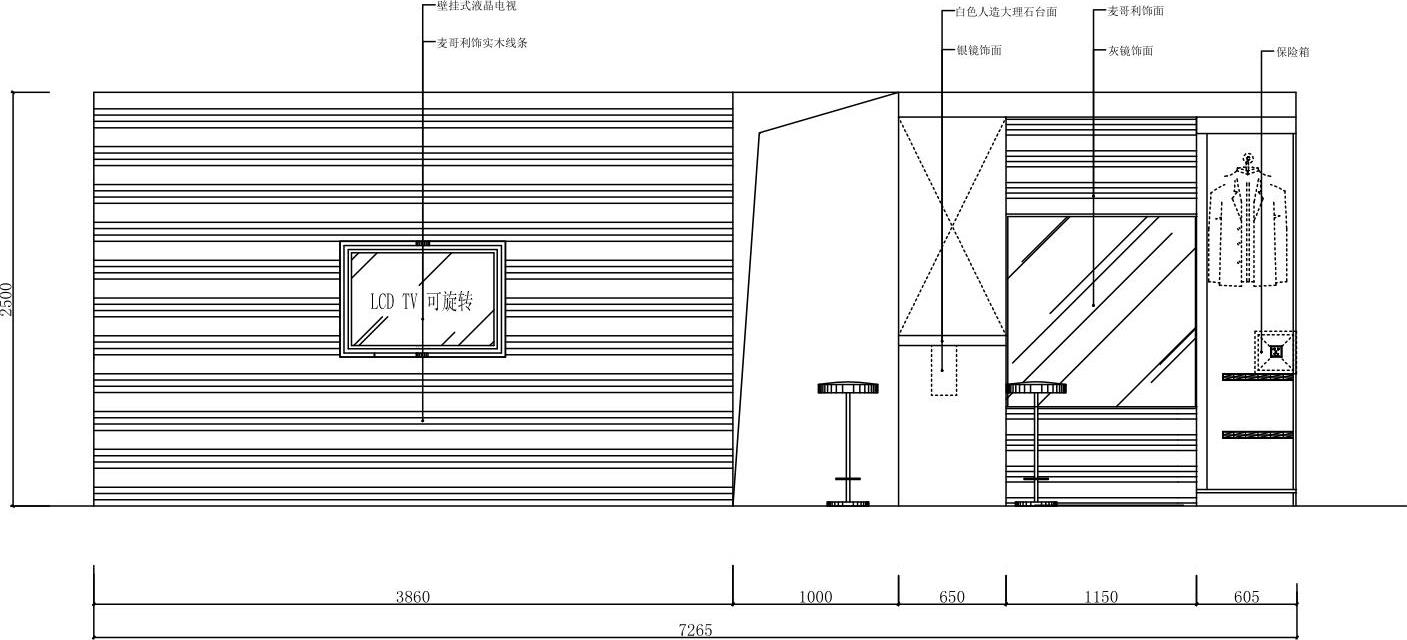

12调用MLEADER/MLD多重引线命令，标注立面材料名称，如图11-66所示。

13调用INSERT/I插入命令，插入“图名”图块，完成客厅A立面图的绘制。

图11-66 标注立面材料名称
