01调用COPY/CO复制命令，复制套房的平面布置图，删除与地材图无关的图形，并绘制门槛线，如图11-18所示。
02调用LINE/L直线命令，绘制如图11-19所示线段。

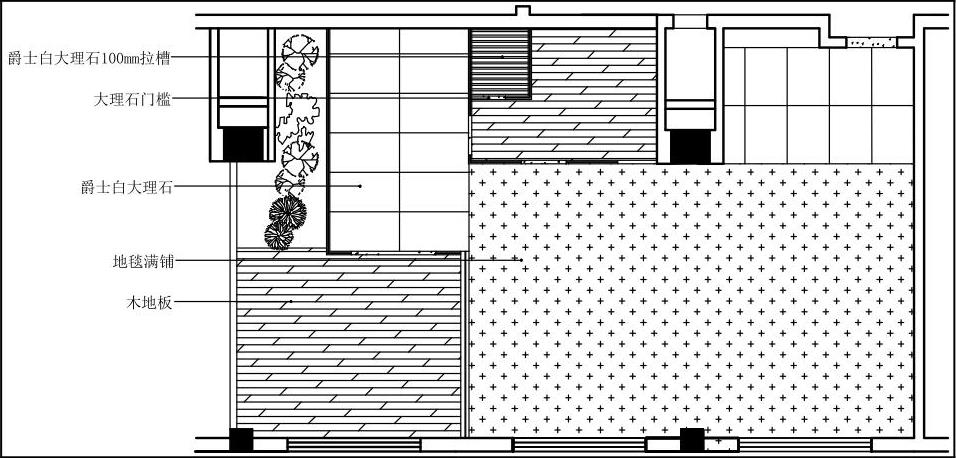

图11-17 地材图

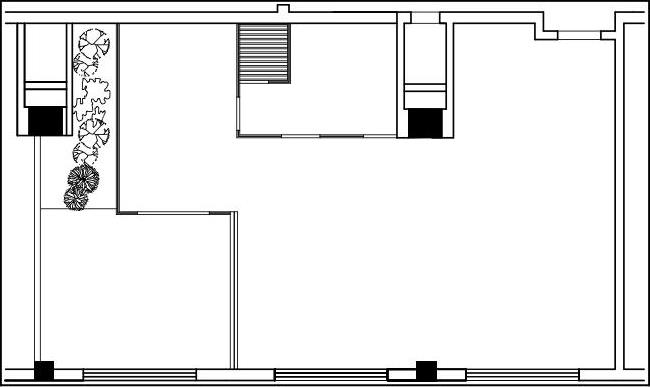

图11-18 绘制门槛线
03设置“DM_地面”图层为当前图层。
04调用HATCH/H图案填充命令，在套房中的门槛填充
图案，填充参数和效果如图11-20所示。
图11-19 绘制线段

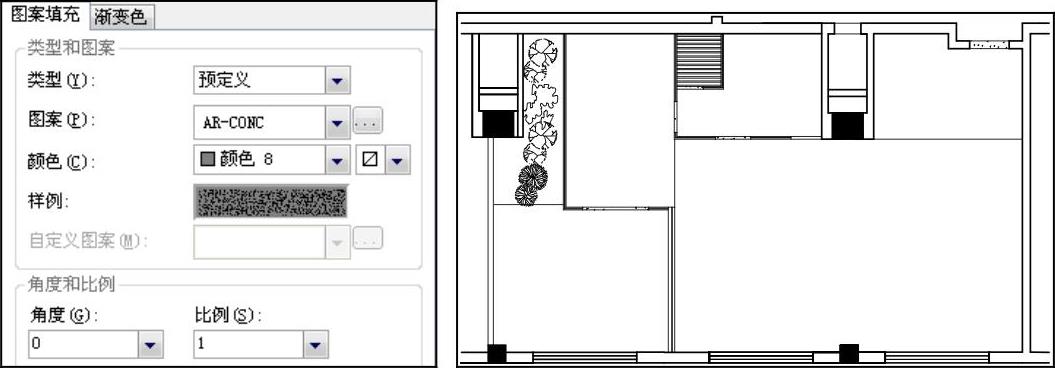

图11-20 填充效果(www.daowen.com)
05调用LINE/L直线命令，绘制线段，表示线段两侧地面材料不同。
06套房的客厅和卧室地面铺设地毯，调用HATCH/H图案填充命令，在此区域填充
图案，填充参数和效果如图11-21所示。
07浴缸地面和入口处地面铺设大理石，调用LINE/L直线命令和OFFSET/O偏移命令绘制，效果如图11-22所示。
08淋浴房地面使用的是爵士白大理石，调用HATCH/H图案填充命令，在此区域填充
图案。

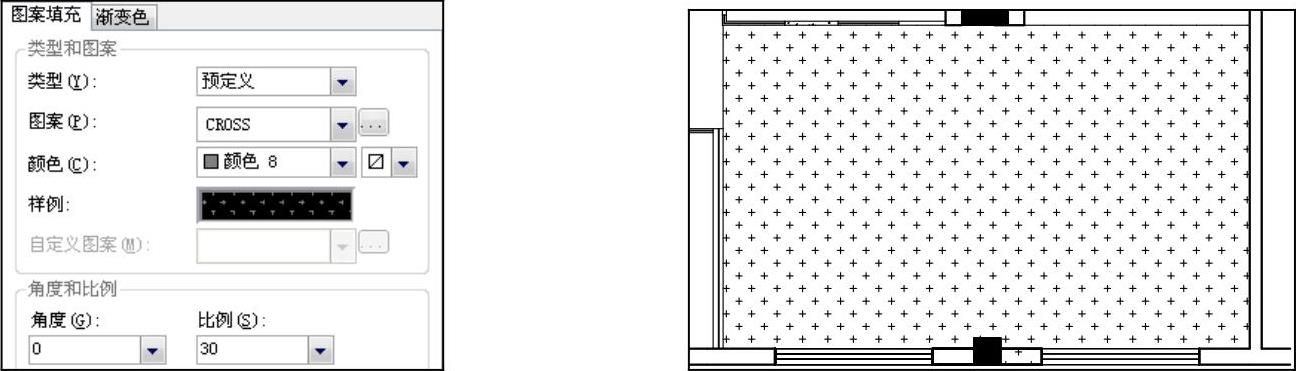

图11-21 填充参数和效果
09卫生间和阳台铺设木地板，调用HATCH/H图案填充命令，在此区域填充
图案，填充参数和效果如图11-23所示。
10调用MLEADER/MLD多重引线命令，对套房地面进行材料标注，效果如图11-17所示，完成地材图的绘制。

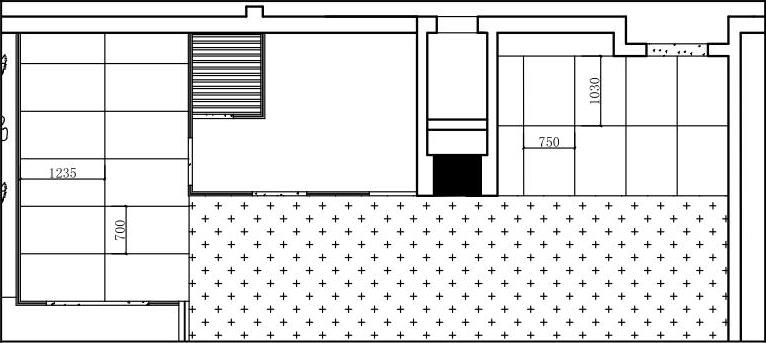

图11-22 绘制大理石图案

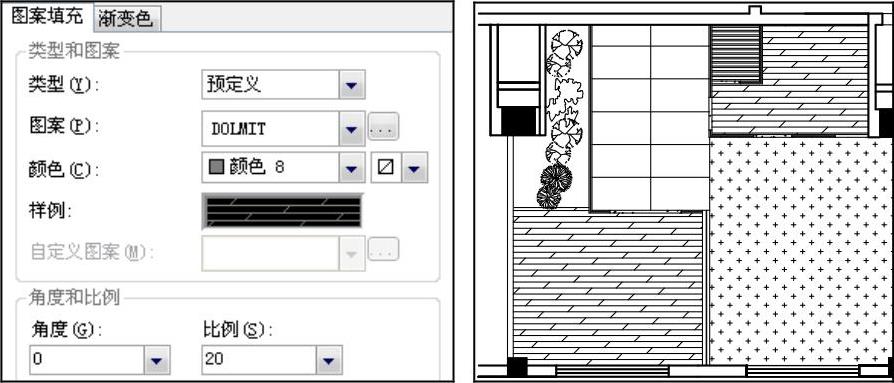

图11-23 填充参数和效果
