133客房平面布置图绘制

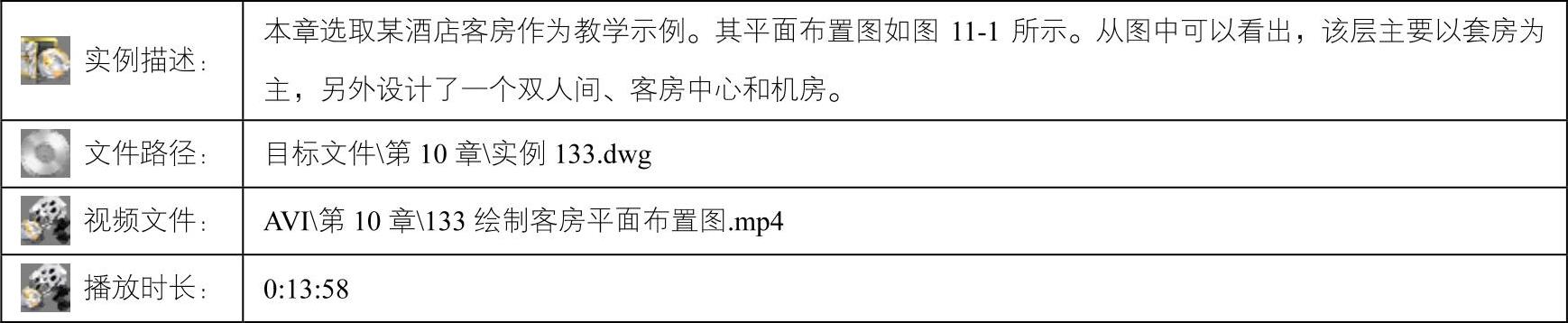

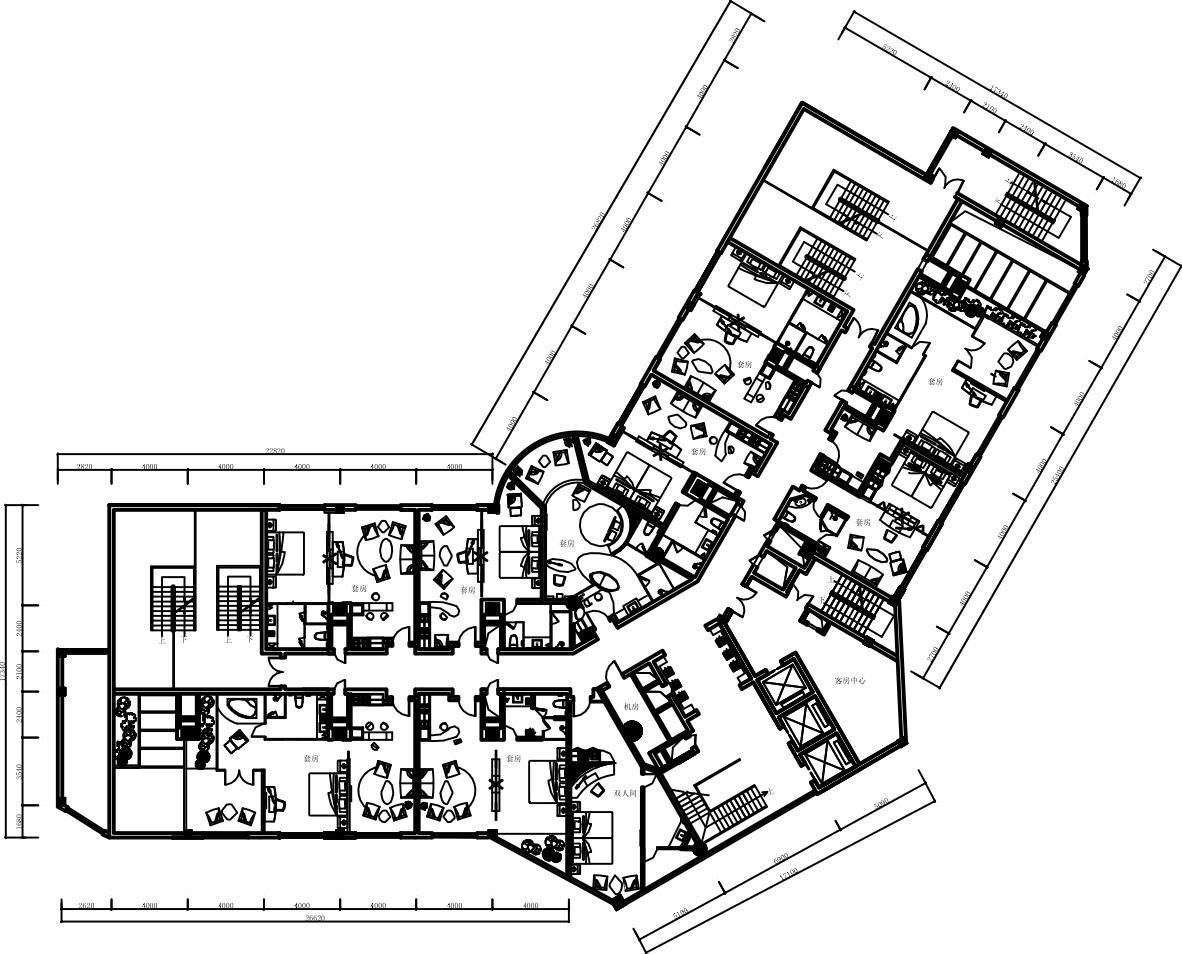

图11-1 客房平面布置图

01启动AutoCAD 2014,以“室内装潢施工图模板.dwt”创建新图形。

02本例以一个套房为例,讲解客房平面布置图的绘制方法,完成后的效果如图11-2所示。

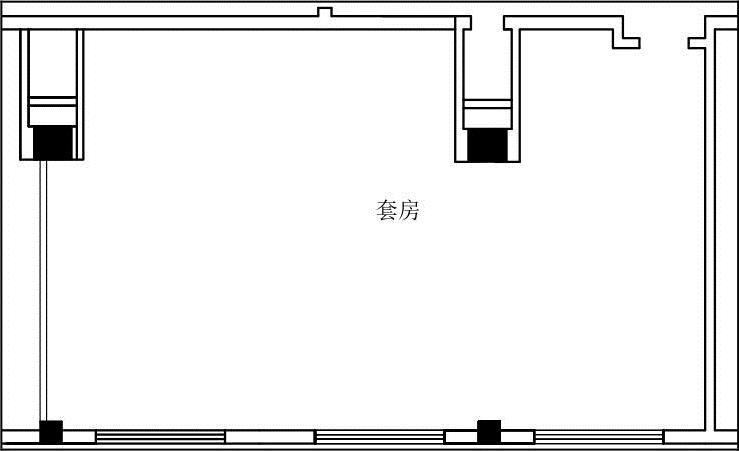

03复制图形。调用COPY/CO复制命令,复制套房建筑平面图,如图11-3所示。

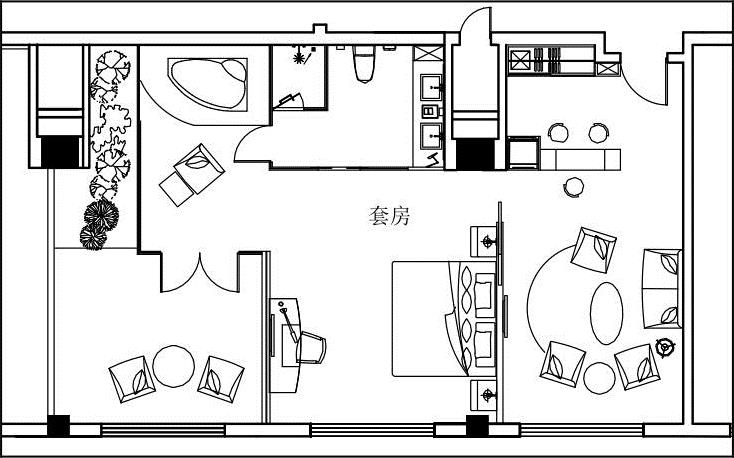

图11-2 套房平面布置图


图11-3 复制图形

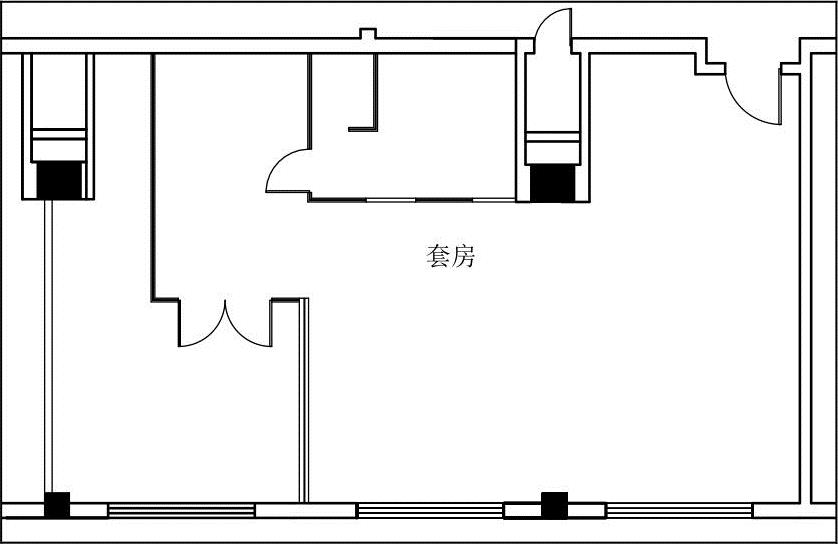

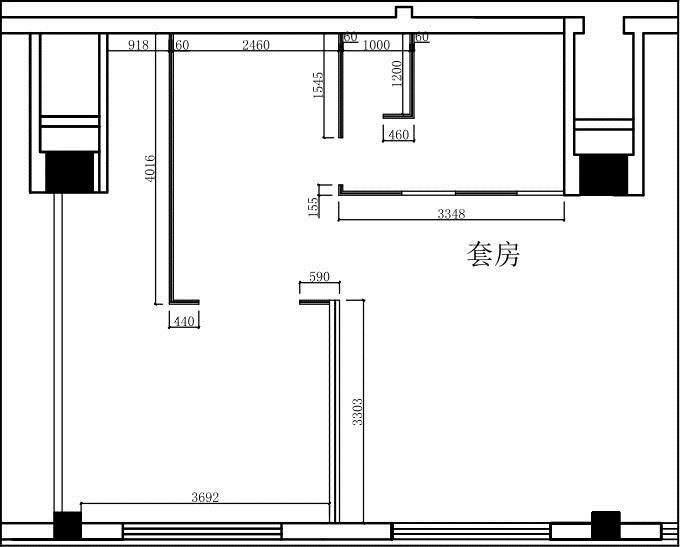

04绘制玻璃隔断。调用LINE/L直线命令和OFFSET/O偏移命令,绘制玻璃隔断,划分区域,如图11-4所示。

05插入门图块。调用INSERT/I插入命令,插入门图块,如图11-5所示。


图11-4 绘制玻璃隔断


图11-5 插入门图块

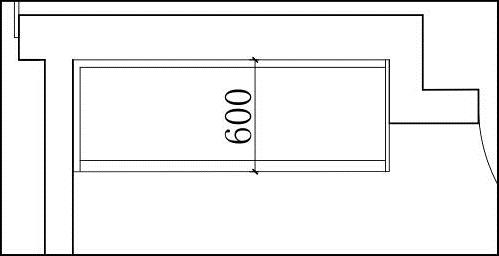

06绘制衣柜。调用RECTANG/REC矩形命令和PLINE/PL多段线命令,绘制衣柜轮廓,如图11-6所示。

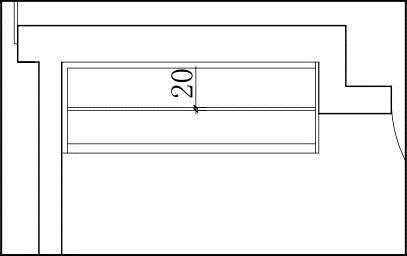

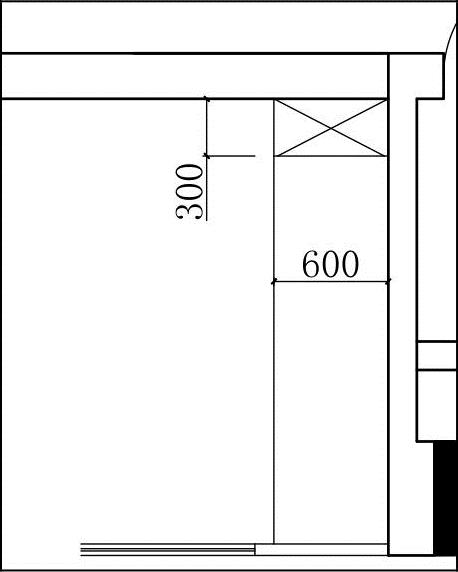

07调用LINE/L直线命令和OFFSET/O偏移命令,绘制挂衣杆,如图11-7所示。

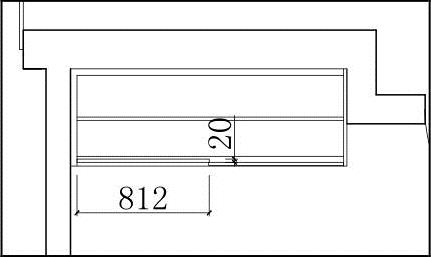

08调用RECTANG/REC矩形命令和COPY/CO复制命令,绘制推拉门,如图11-8所示。


图11-6 绘制衣柜轮廓


图11-7 绘制挂衣杆


图11-8 绘制推拉门

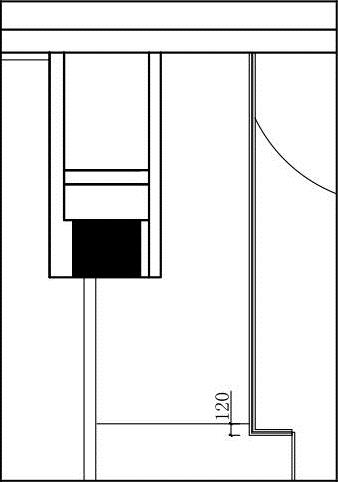

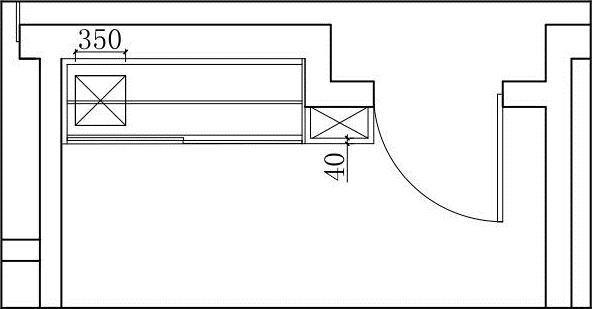

09调用RECTANG/矩形命令和LINE/直线命令,绘制衣柜中的保险箱和旁边的装饰台,如图11-9所示。(www.daowen.com)

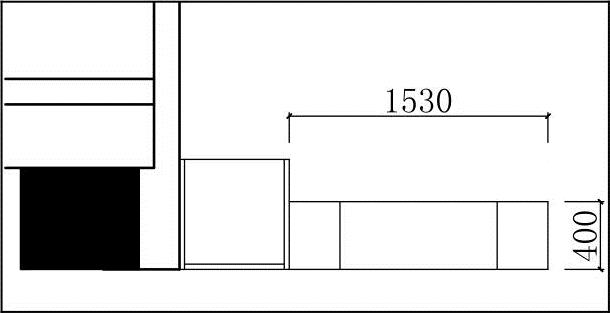

10调用RECTANG/矩形命令和LINE/直线命令,绘制酒柜,如图11-10所示。

11调用PLINE/PL多段线命令,绘制吧台,如图11-11所示。


图11-9 绘制保险箱和装饰台


图11-10 绘制酒柜


图11-11 绘制吧台

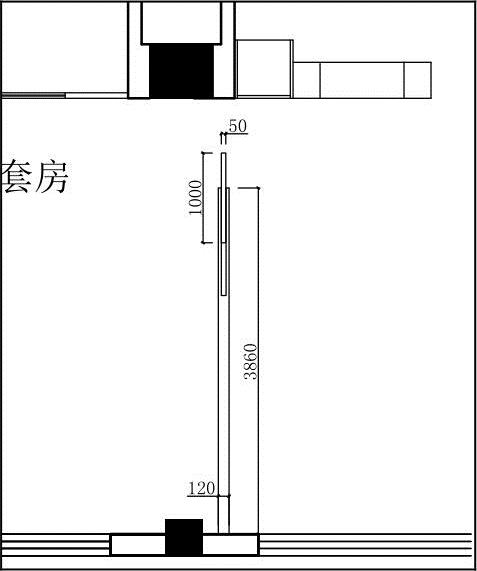

12绘制隔断。调用PLINE/PL多段线命令、RECTANG/REC矩形命令和MOVE/M移动命令,绘制隔断,如图11-12所示。

13调用LINE/L直线命令,绘制卫生间中的台面和储物柜,如图11-13所示。

14调用RECTANG/REC矩形命令,绘制推拉门,如图11-14所示。


图11-12 绘制隔断


图11-13 绘制台面和储物柜


图11-14 绘制推拉门

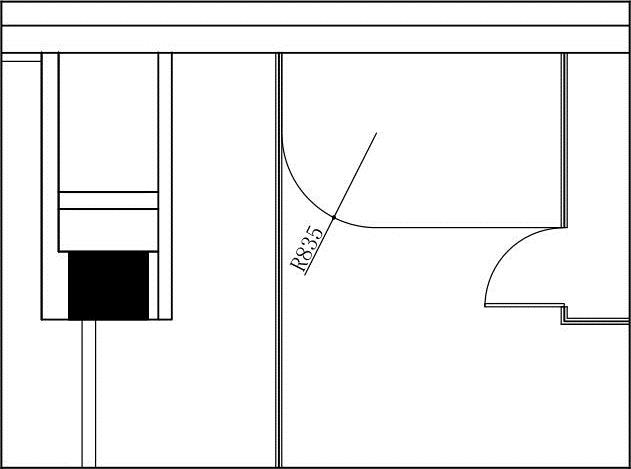

15调用PLINE/PL多段线命令和FILLET/F圆角命令,绘制浴缸所在的台面,如图11-15所示。

16调用LINE/L直线命令,绘制如图11-16所示线段。

17按Ctrl+O快捷键,打开配套光盘提供的“第11章\家具图例.dwg”文件,选择其中的床、休闲桌椅电视沙发、吧椅、衣架、浴缸、洗手盆、坐便器和植物等图块,将其复制至套房区域,如图11-2所示,完成套房平面布置图的绘制。


图11-15 绘制多段线


图11-16 绘制线段
