01调用COPY/CO复制命令，复制平面布置图上男卫B立面图的平面部分。

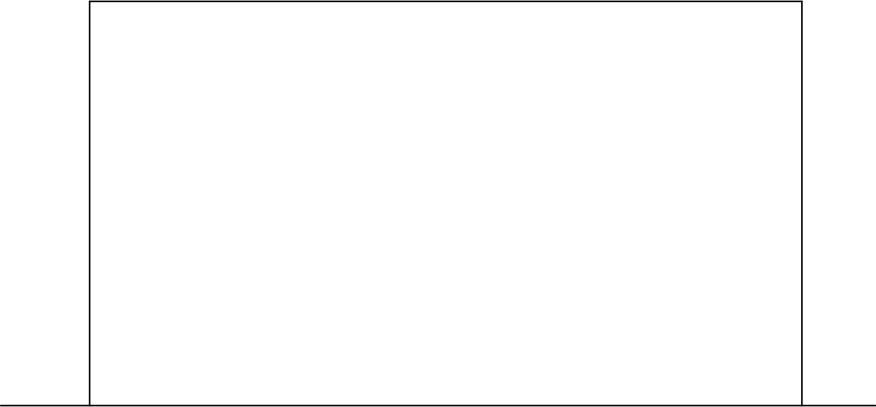

02调用LINE/L直线命令和TRIM/TR修剪命令，绘制B立面的基本轮廓，如图10-103所示。

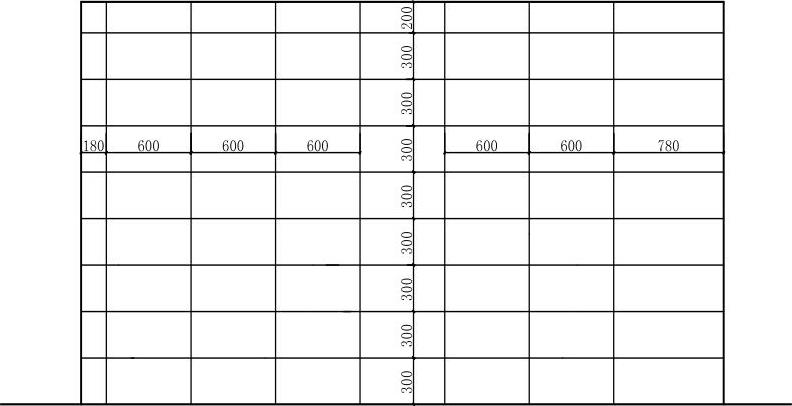

03调用LINE/L直线命令和OFFSET/O偏移命令，划分墙面，如图10-104所示。

图10-103 绘制B立面的基本轮廓

图10-104 划分墙面

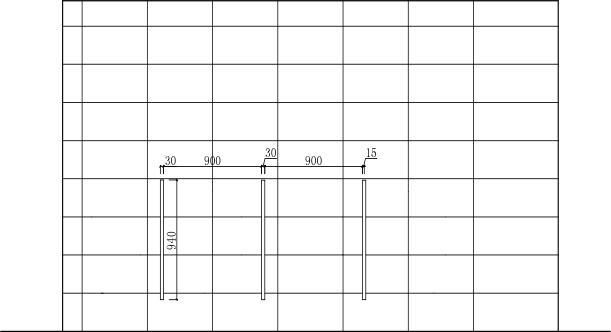

04调用RECTANG/REC矩形命令和COPY/CO复制命令，绘制隔断，并对线段相交的位置进行修剪，如图10-105所示。

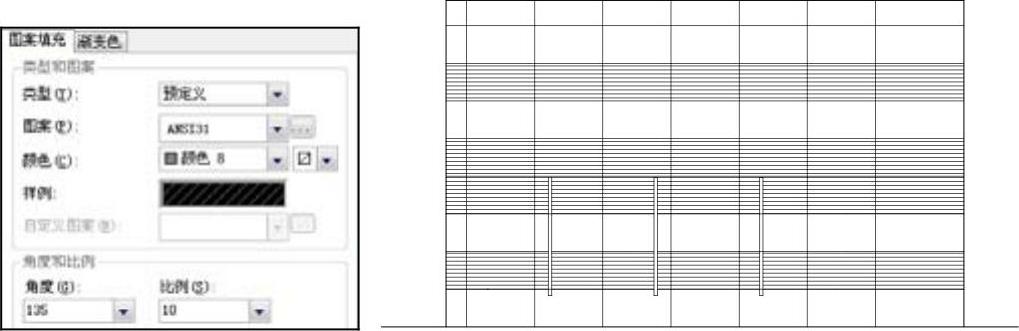

05调用HATCH/H图案填充命令，对墙面填充图案，填充参数和效果如图10-106所示。

图10-105 绘制隔断

(www.daowen.com)

图10-106 填充参数和效果

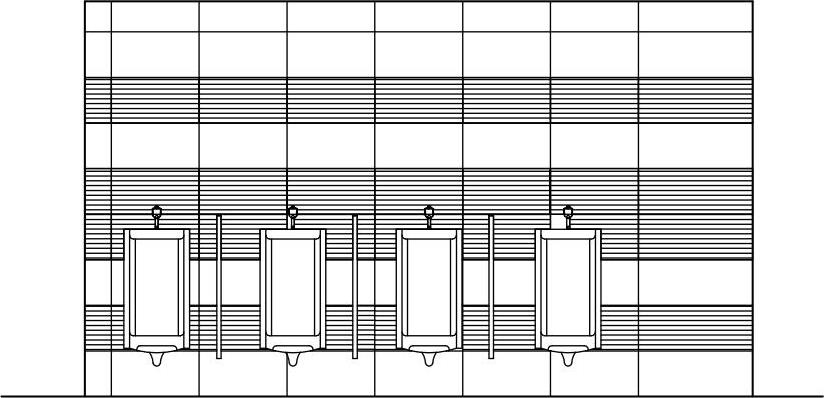

06从图库中插入小便斗图块和隔断，并进行修剪，如图10-107所示。

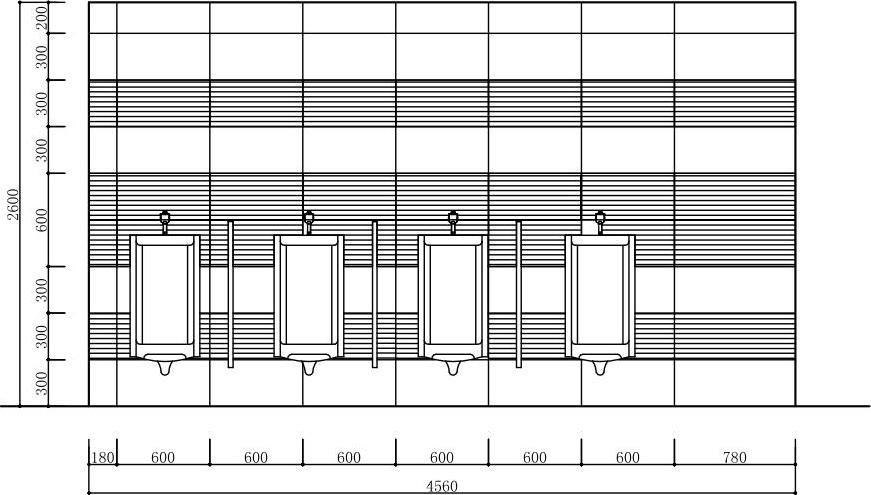

07调用DIMLINEAR/DLI线性命令，标注立面图的尺寸，如图10-108所示。

图10-107 插入图块

图10-108 标注尺寸

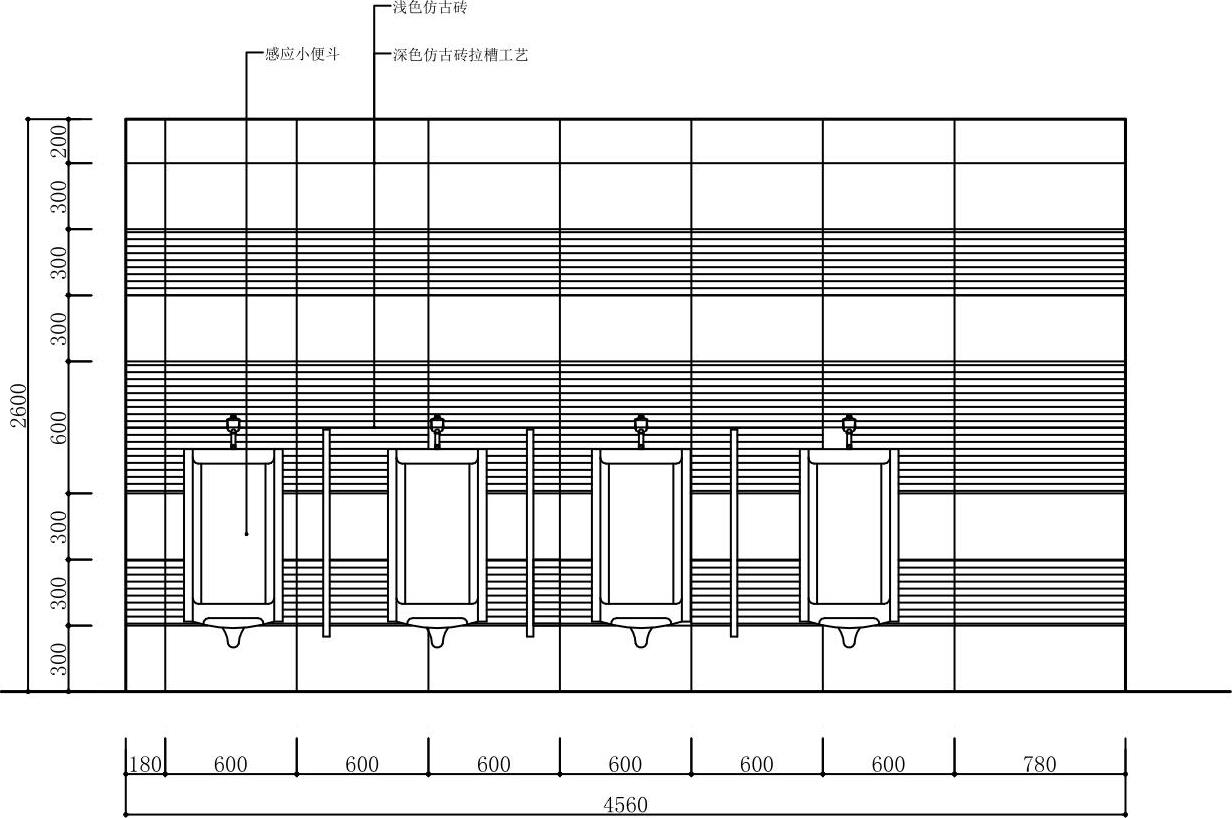

08调用MLEADER/MLD多重引线命令，标注立面材料名称，如图10-109所示。

图10-109 标注立面材料名称

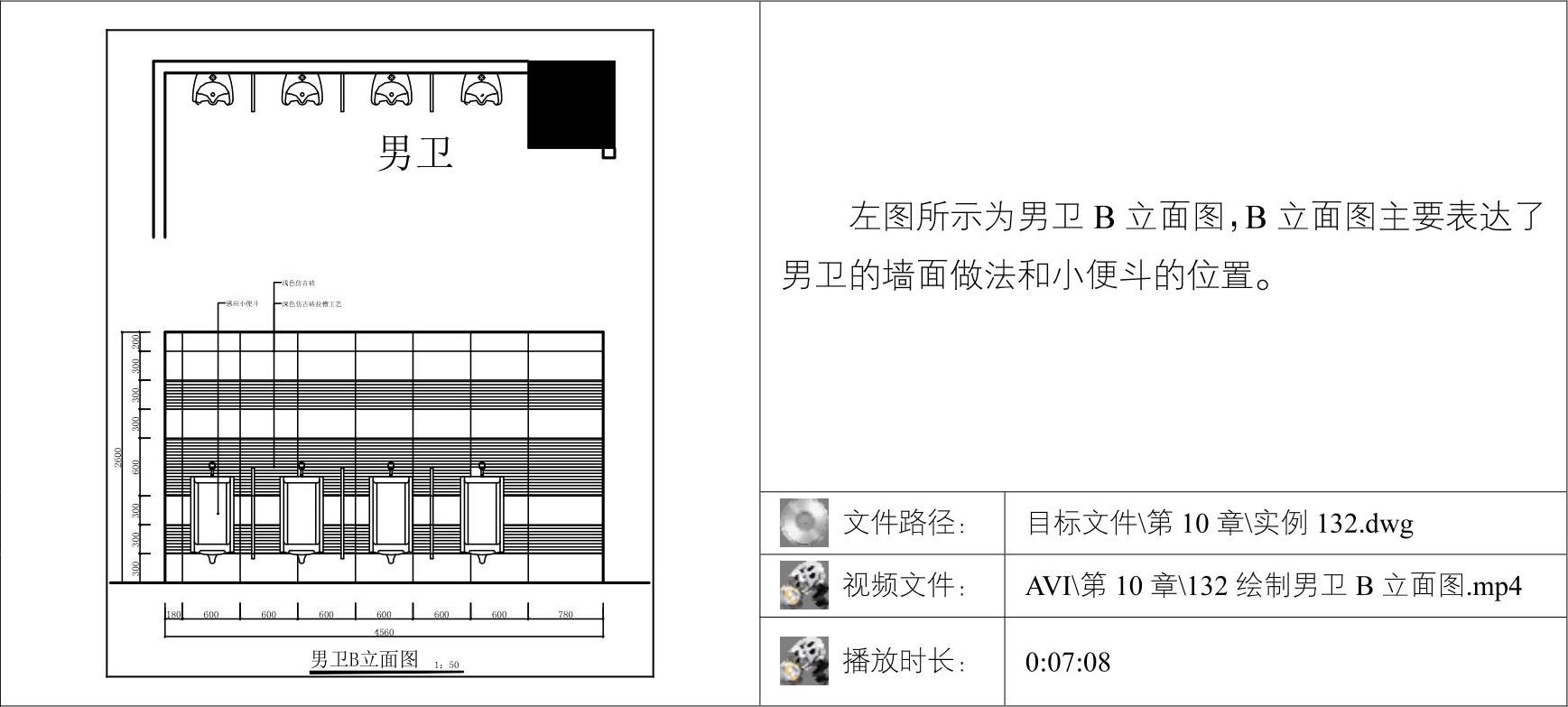

09调用INSERT/I插入命令，插入“图名”图块，完成男卫B立面图的绘制。
