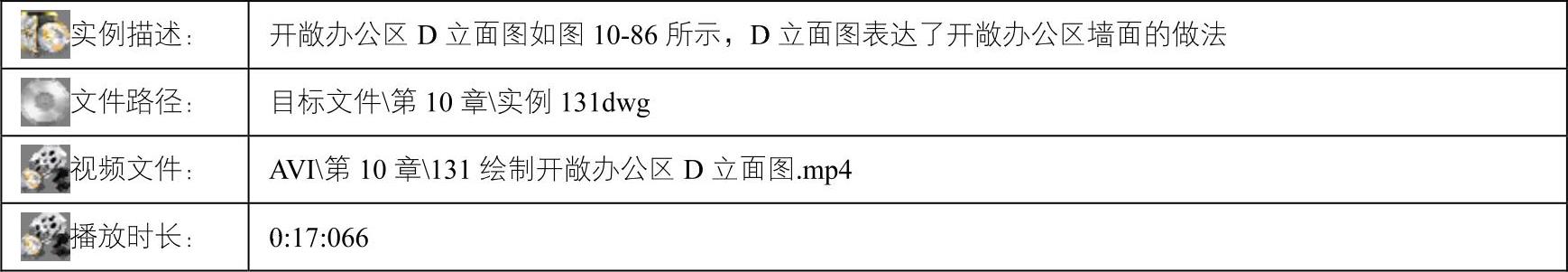

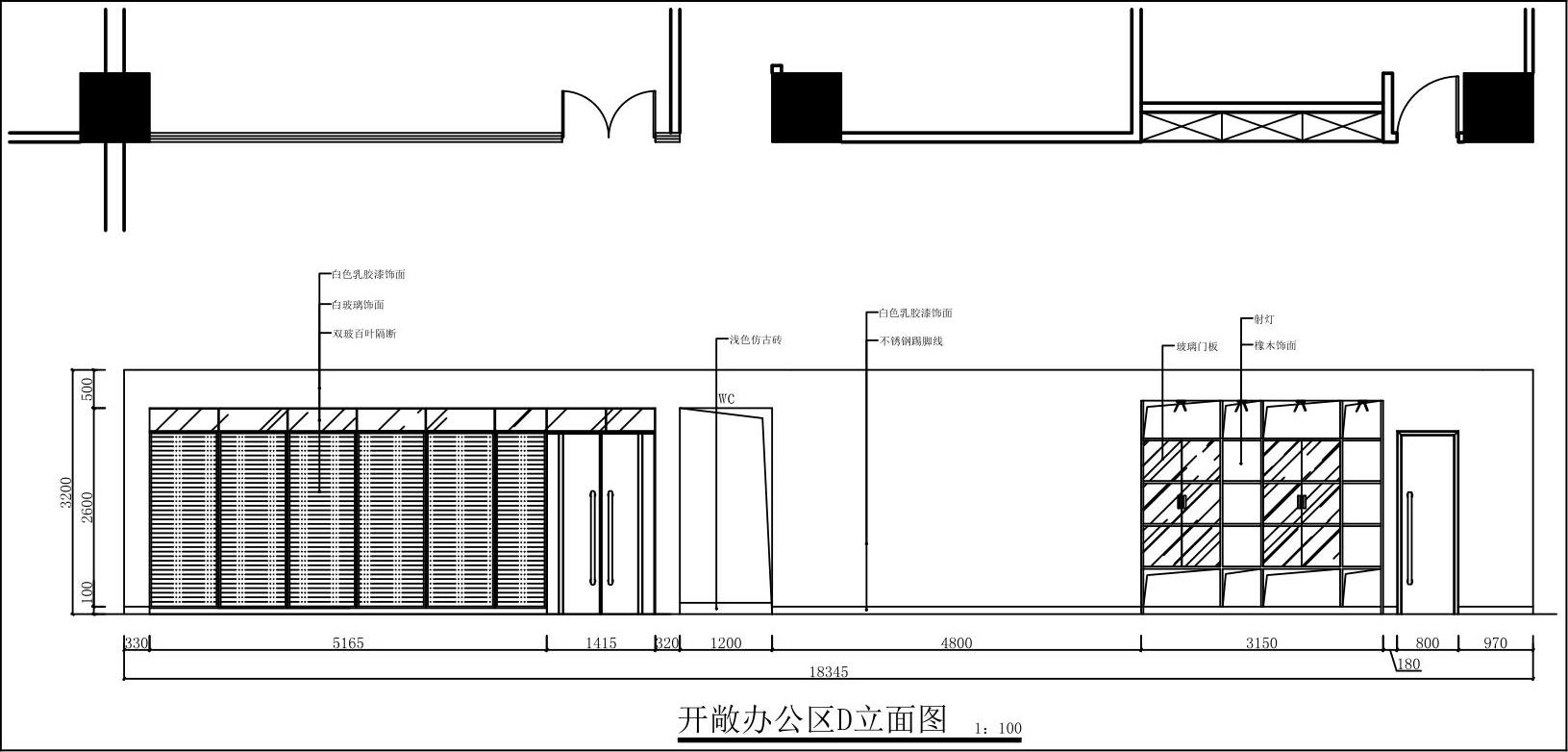

图10-86 绘制开敞办公区D立面图
01调用COPY/CO复制命令，复制平面布置图上开敞办公区D立面的平面部分，并对图形进行旋转。

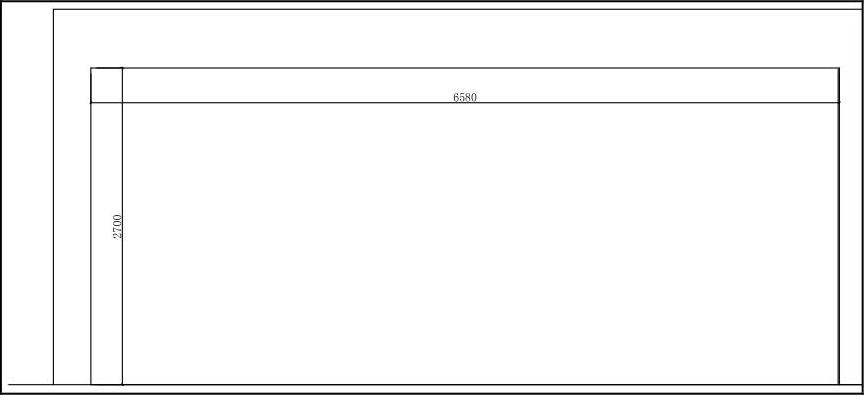

02调用LINE/L直线命令和TRIM/修剪命令，绘制D立面的基本轮廓，如图10-87所示。
03调用PLINE/PL多段线命令，绘制玻璃隔断轮廓，如图10-88所示。
图10-87 绘制D立面的基本轮廓
图10-88 绘制多段线

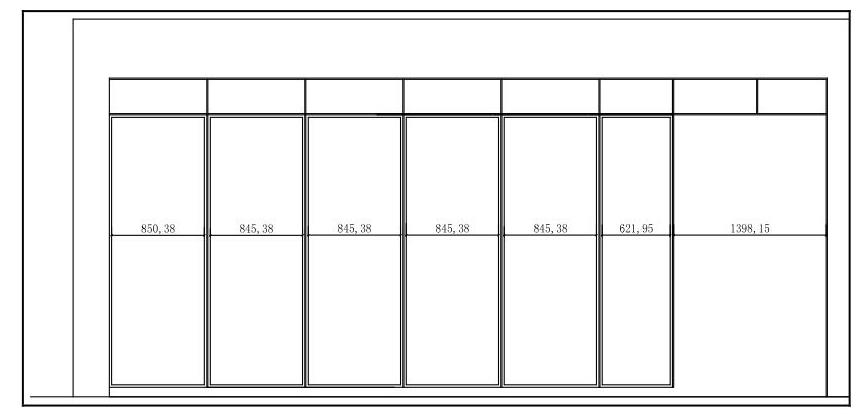

04调用LINE/L直线命令、OFFSET/O偏移命令和RECTANG/REC矩形命令，细化玻璃隔断，如图10-89所示。
05调用HATCH/H图案填充命令，在隔断填充
图案和
图案，如图10-90所示。
图10-89 细化玻璃隔断

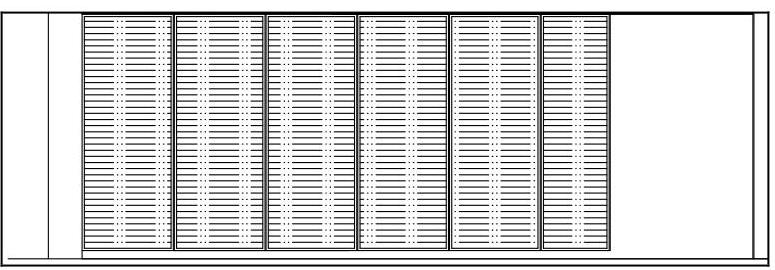

图10-90 填充图案

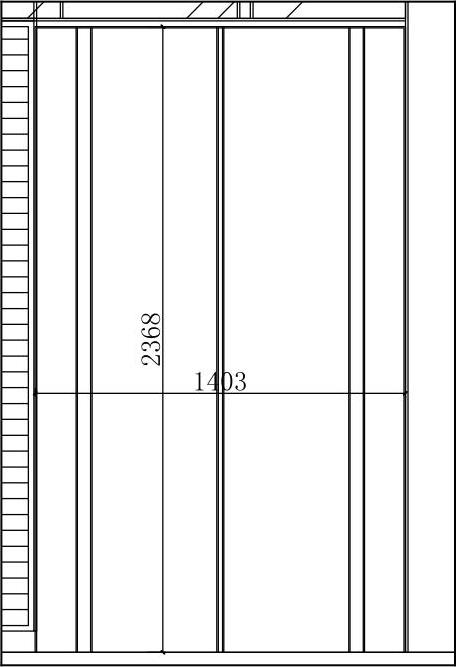

06调用PLINE/PL多段线命令、OFFSET/O偏移命令和TRIM/TR修剪命令，绘制双开门，如图10-91所示。
07调用RECTANG/REC矩形命令、CIRCLE/C圆命令、COPY/CO复制命令和TRIM/TR修剪命令，绘制门的拉手，如图10-92所示。
08调用PLINE/PL多段线命令和MTEXT/MT多行文字命令，绘制过道，如图10-93所示。
图10-91 绘制双开门

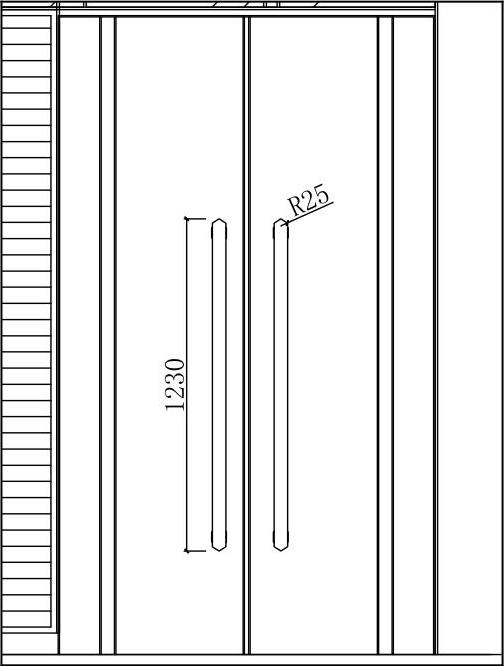

图10-92 绘制拉手
图10-93 绘制过道
09调用PLINE/PL多段线命令，绘制文件柜轮廓，如图10-94所示。

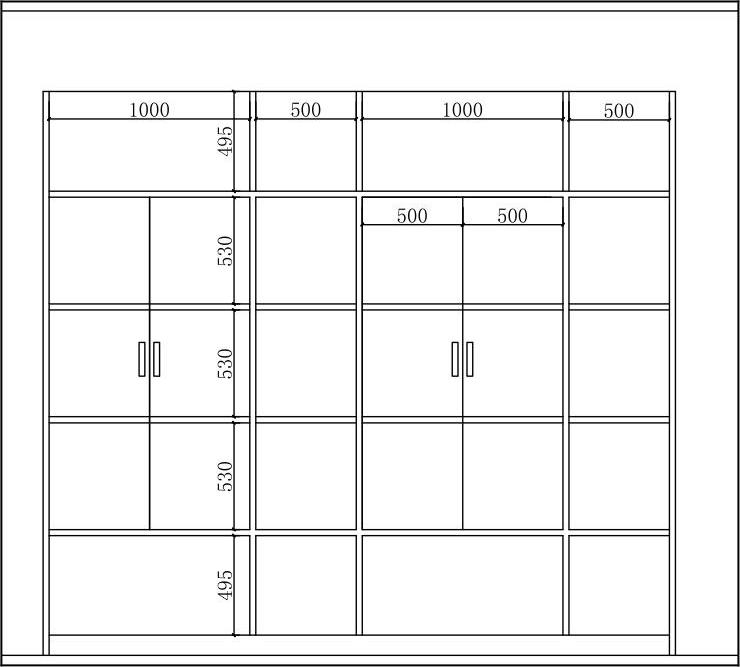

10调用LINE/L直线命令、OFFSET/O偏移命令和RECTANG/REC矩形命令，细化文件柜，如图10-95所示。(www.daowen.com)
图10-94 绘制文件柜轮廓

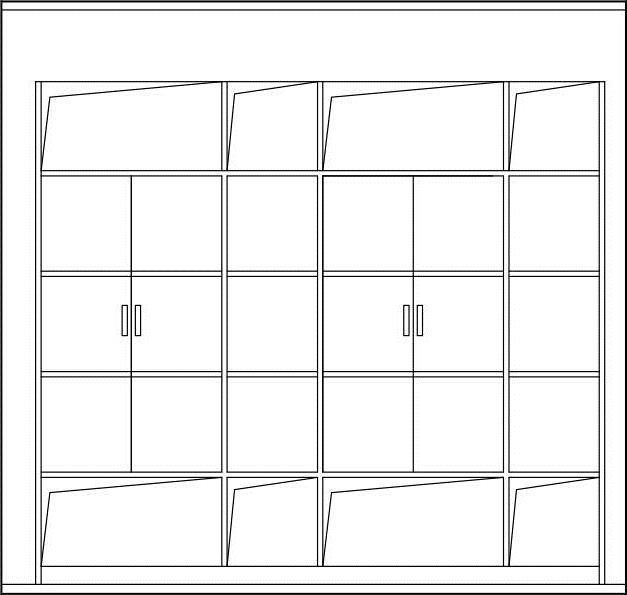

图10-95 细化文件柜
11调用PLNE/PL多段线命令，在文件柜内绘制折线，如图10-96所示。

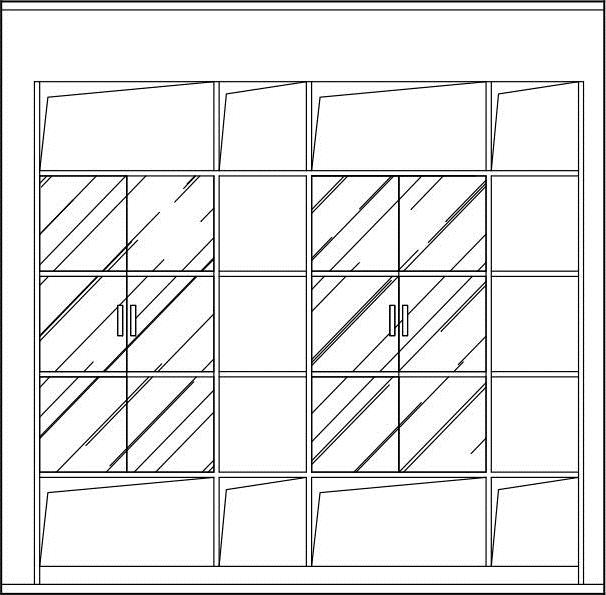

12调用HATCH/H图案填充命令，在文件柜填充
图案，效果如图10-97所示。
13调用PLINE/PL多段线命令、OFFSET/O偏移命令和COPY/CO复制命令，绘制门，如图10-98所示。
图10-96 绘制折线
图10-97 填充图案
图10-98 绘制门
14调用LINE/L直线命令，绘制踢脚线，踢脚线的高度为100，如图10-99所示。
图10-99 绘制踢脚线

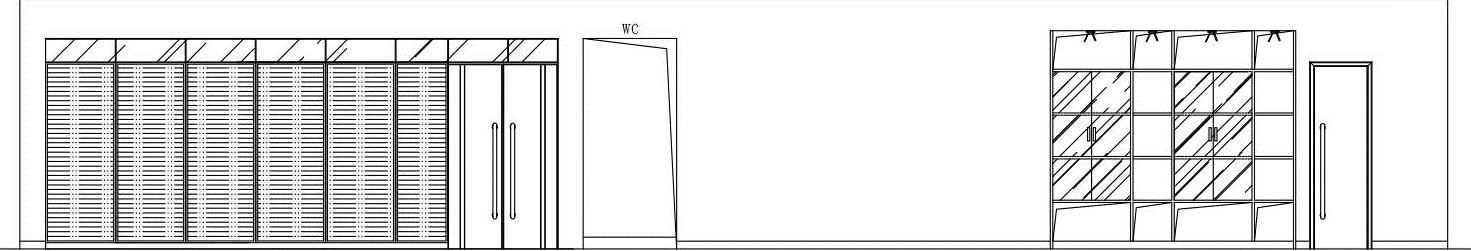

15从图库中插入射灯图块到立面图中，如图10-100所示。
图10-100 插入图块

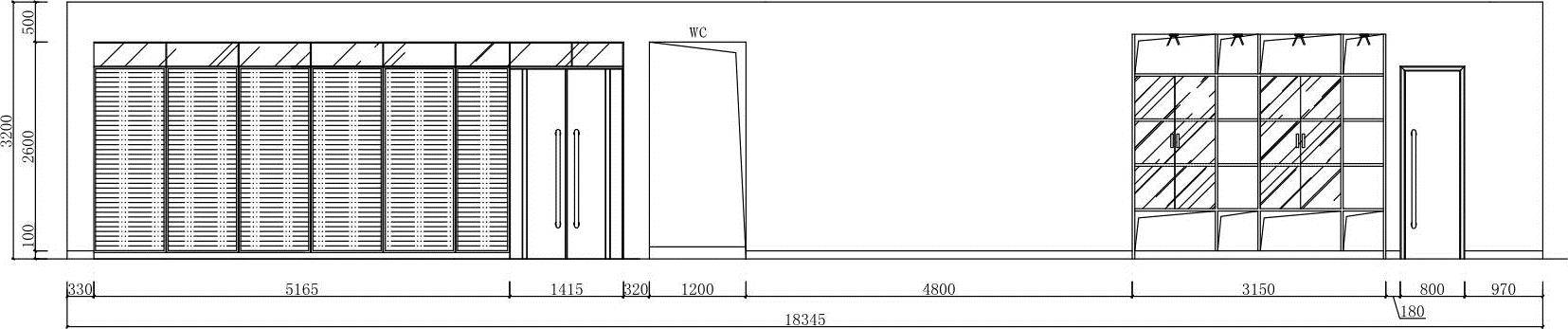

16调用DIMLINEAR/DLI线性命令，标注立面图的尺寸，如图10-101所示。
图10-101 标注立面图的尺寸
17调用MLEADER/MLD多重引线命令，标注立面材料名称，如图10-102所示。
18调用INSERT/I插入命令，插入“图名”图块，完成开敞办公区D立面图的绘制。
图10-102 标注立面材料名称
