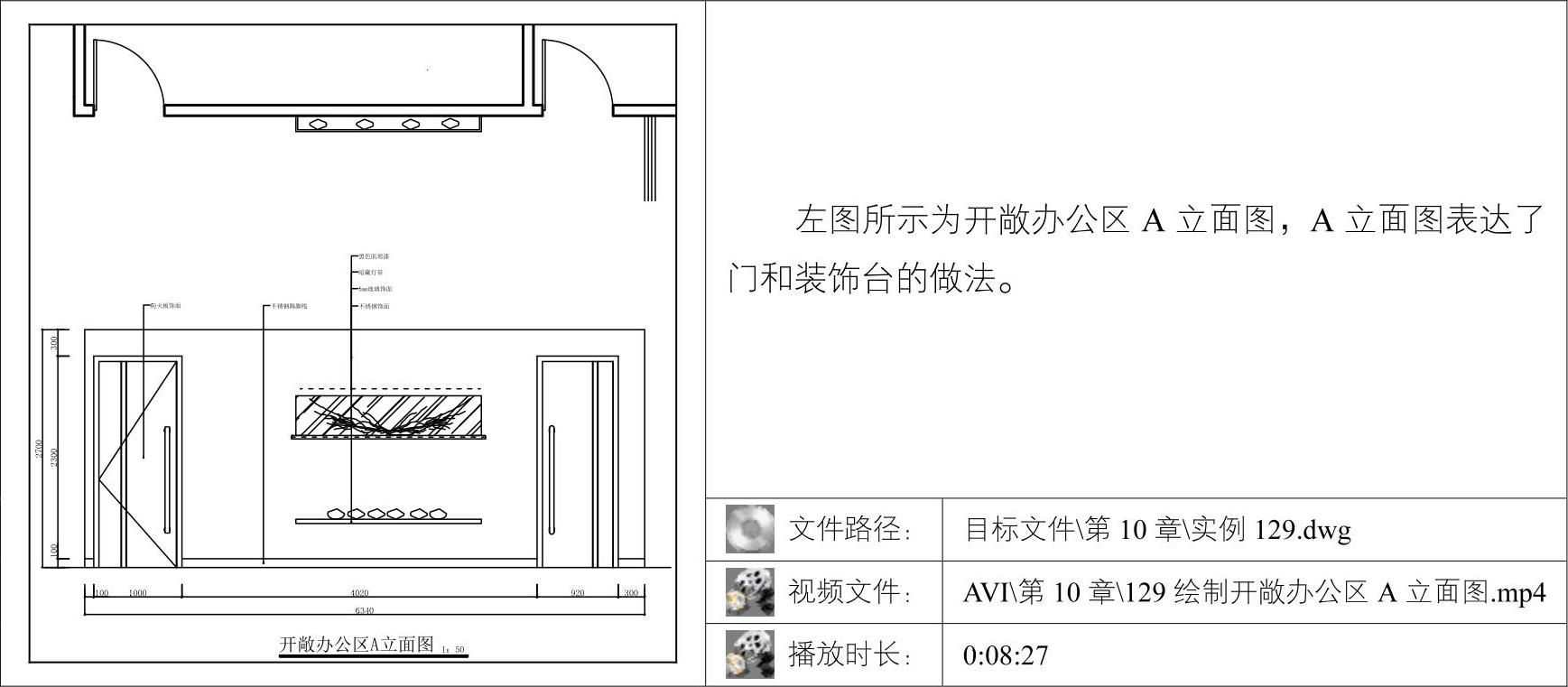

01用COPY/CO复制命令，复制平面布置图上开敞办公区A立面图的平面部分，并对图形进行旋转。

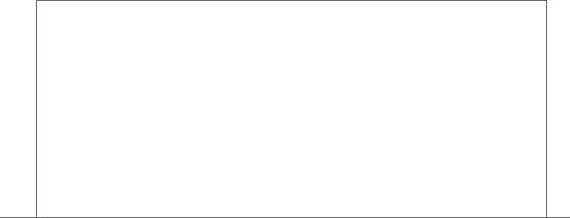

02调用LINE/L直线命令和TRIM/TR修剪命令，绘制A立面图的基本轮廓，如图10-66所示。
03绘制门。调用PLINE/PL多段线命令，绘制门的外轮廓，如图10-67所示。
04调用OFFFSET/O偏移命令，将多段线向内偏移60，如图10-68所示。
图10-66 绘制A立面的基本轮廓

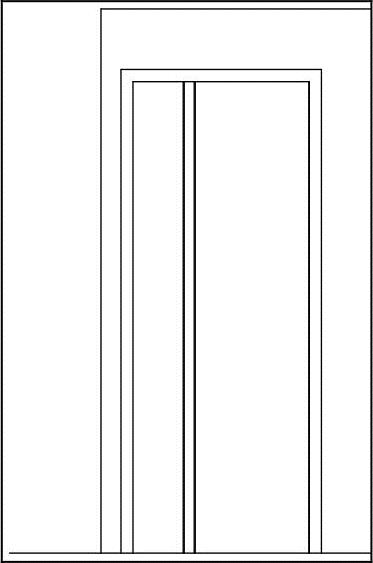

05调用LINE/L直线命令和OFFSET/O偏移命令，细化门的造型，如图10-69所示。

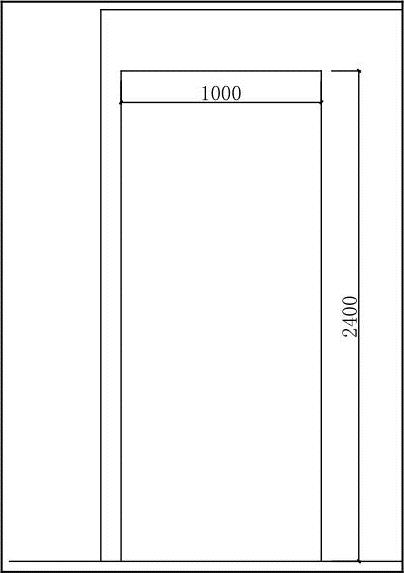

图10-67 绘制门的外轮廓

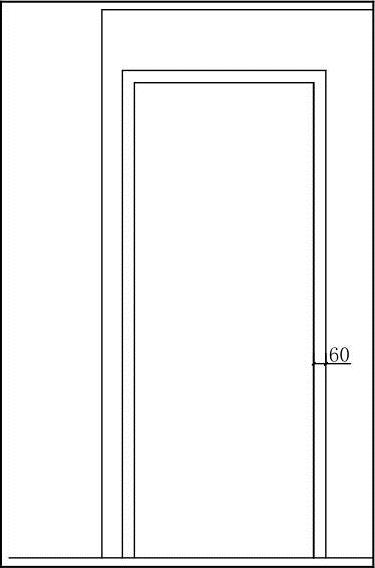

图10-68 偏移多段线
图10-69 细化门的造型
06调用LINE/L直线命令，绘制折线，如图10-70所示。
07调用RECTANG/REC矩形命令、CIRCLE/C圆命令和TRIM/TR修剪命令，绘制门的拉手，如图10-71所示。

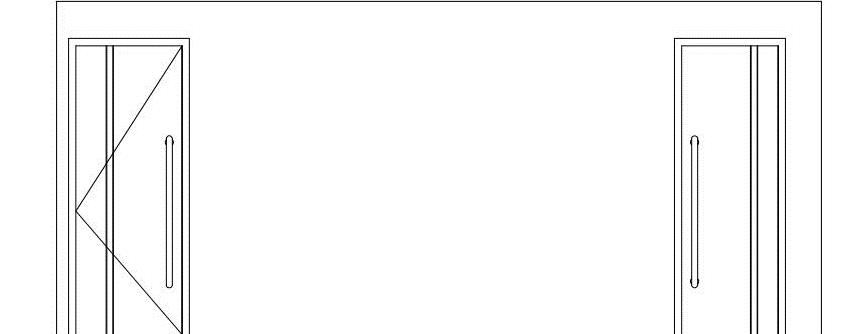

08调用MIRROR/MI镜像命令，得到另一个同样造型的门，并进行调整，如图10-72所示。
图10-70 绘制折线

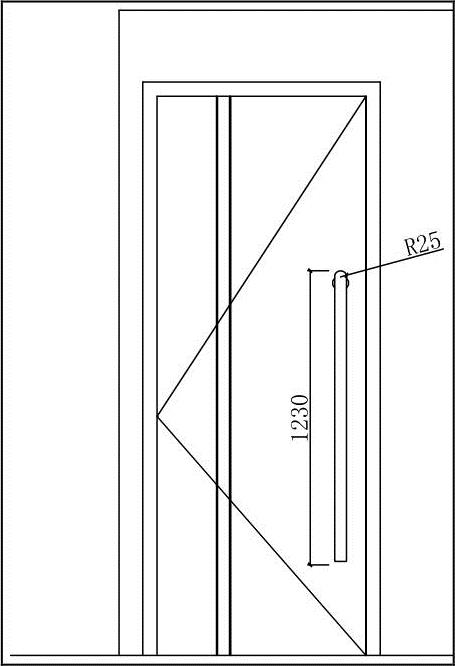

图10-71 绘制拉手
09调用LINE/L直线命令，绘制踢脚线，踢脚线的高度为100，如图10-73所示。
(www.daowen.com)
图10-72 镜像门

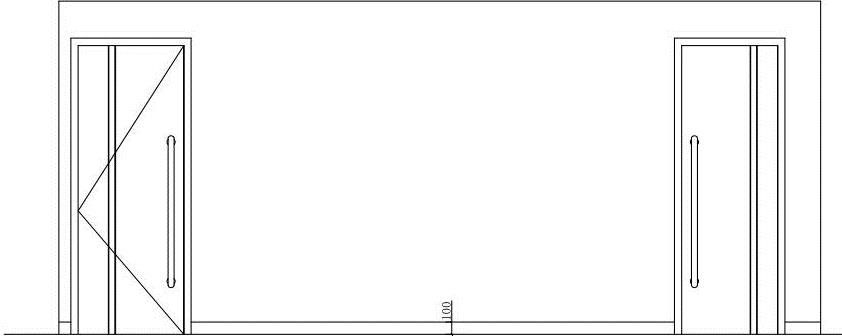

图10-73 绘制踢脚线

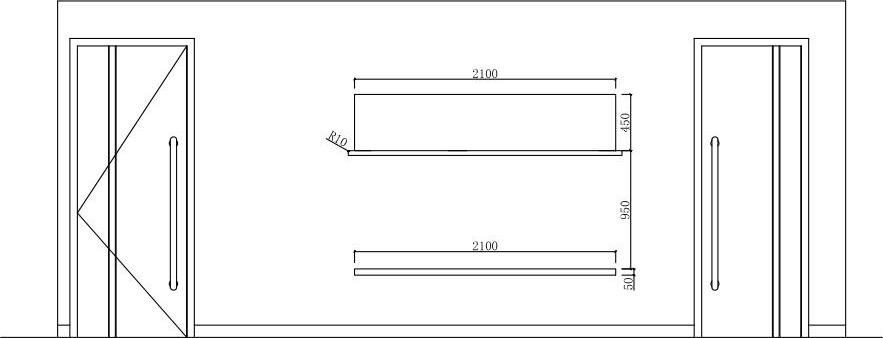

10调用PLINE/PL多段线命令、RECTANG/REC矩形命令和FILLET/F圆角命令，绘制装饰台，如图10-74所示。
11调用LINE/L直线命令，绘制线段，并设置为虚线，表示灯带，如图10-75所示。
图10-74 绘制装饰台

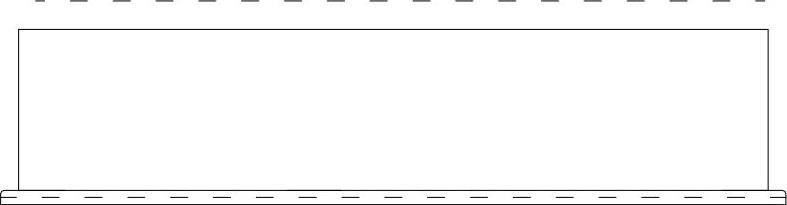

图10-75 绘制灯带
12调用HATCH/H图案填充命令，对多段线内填充
图案，如图10-76所示。

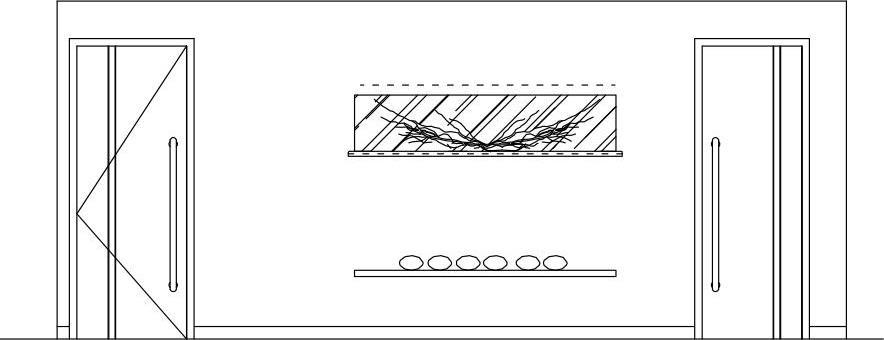

13从图库中插入装饰图案的图块到立面图中，如图10-77所示。

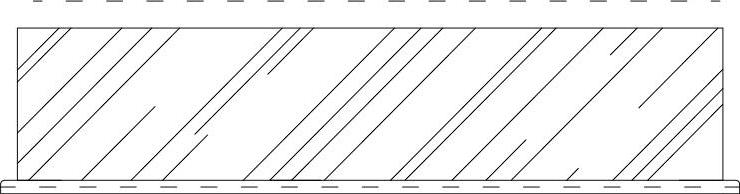

图10-76 填充图案
图10-77 插入图块

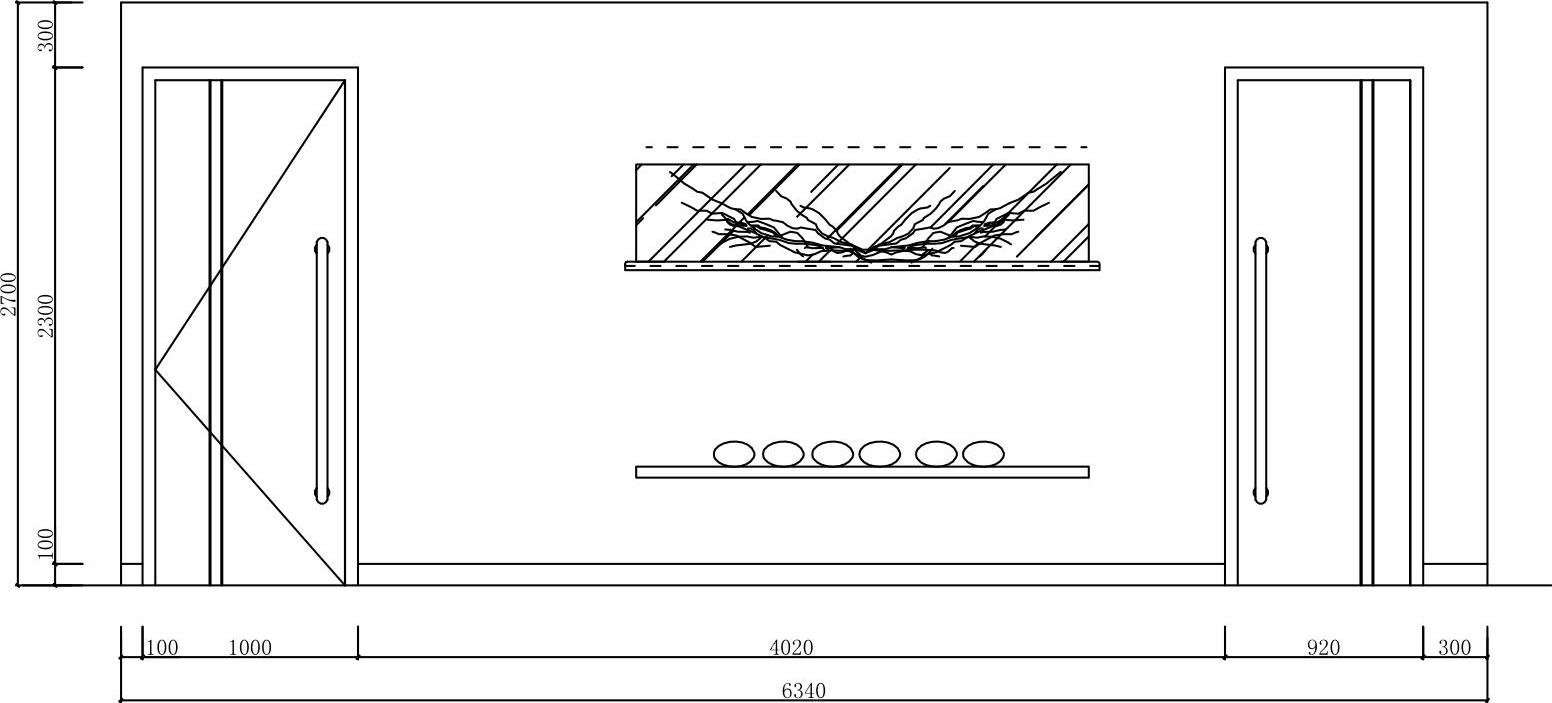

14调用DIMLINEAR/DLI线性命令，标注立面图的尺寸，如图10-78所示。
图10-78 标注立面图的尺寸

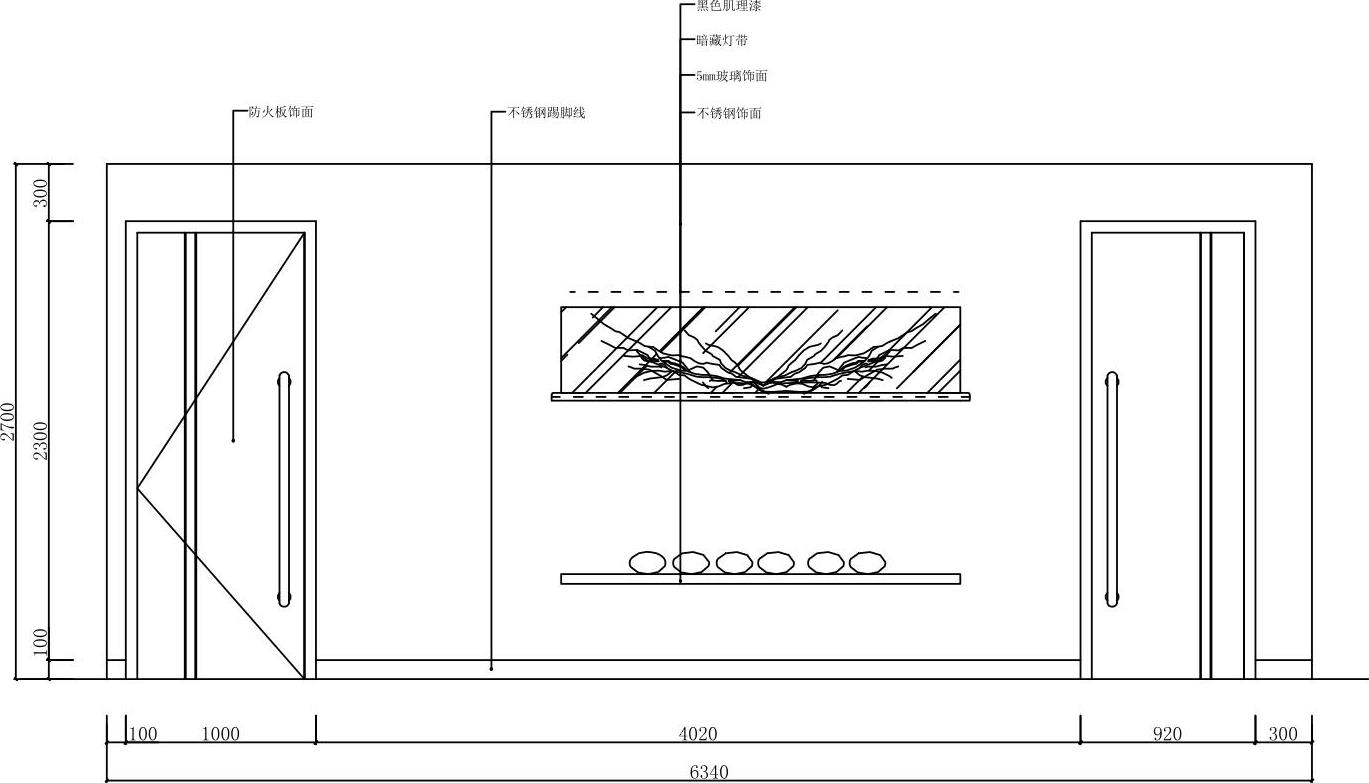

15调用MLEADER/MLD多重引线命令，标注立面材料名称，如图10-79所示。
16调用INSERT/I插入命令，插入“图名”图块，完成开敞办公区A立面图的绘制。
图10-79 标注立面材料名称
