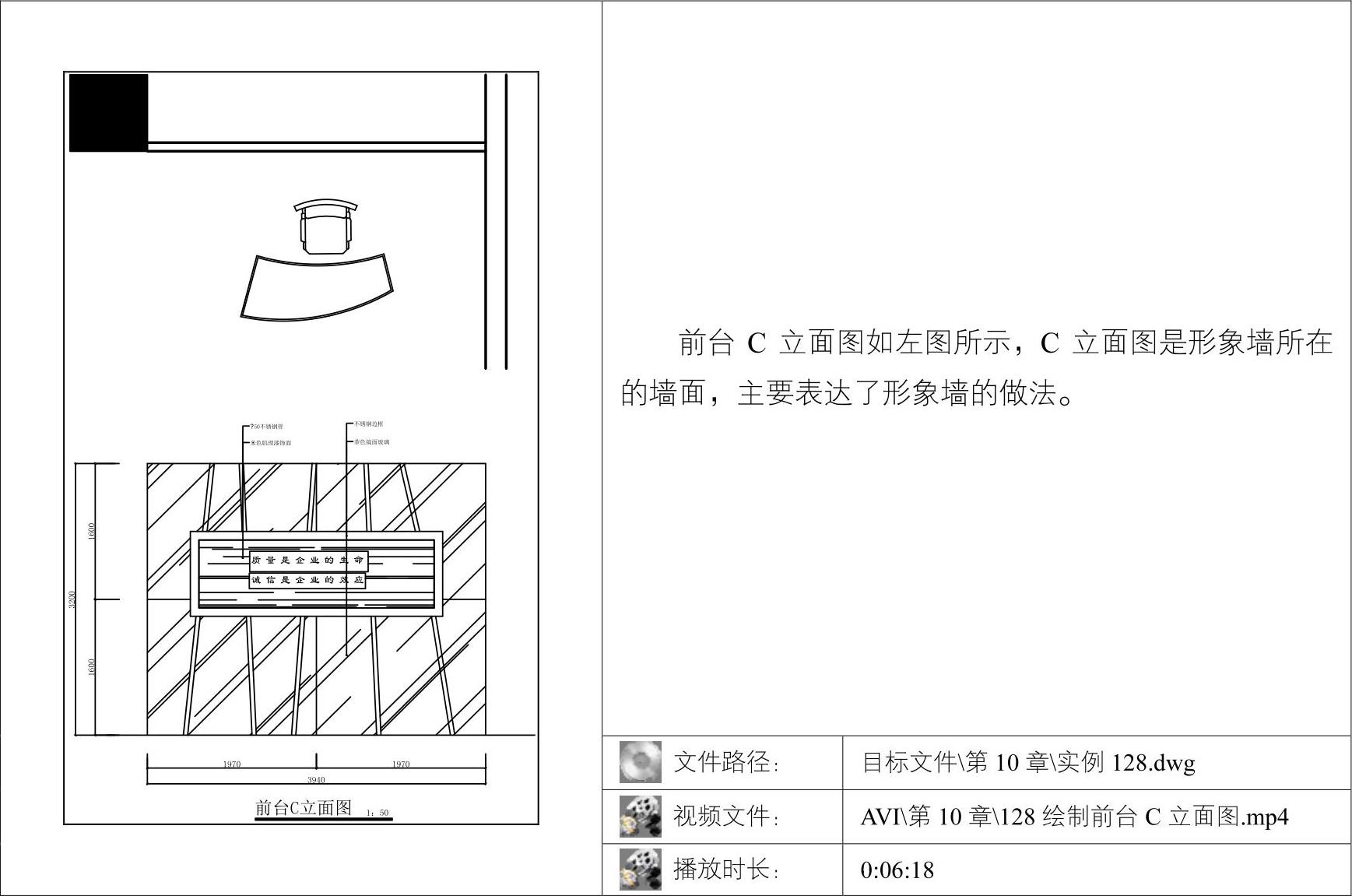

01调用COPY/CO复制命令，复制平面布置图上前台C立面图的平面部分，并对图形进行旋转。

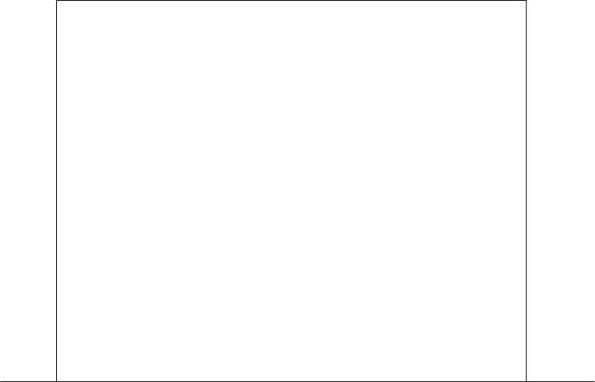

02调用LINE/L直线命令和TRIM/TR修剪命令，绘制C立面图的基本轮廓，如图10-57所示。

03调用RECTANG/REC矩形命令，绘制一个尺寸为2940×1000的矩形，并移动到相应的位置，如图10-58所示。

图10-57 绘制C立面图的基本轮廓

图10-58 绘制矩形

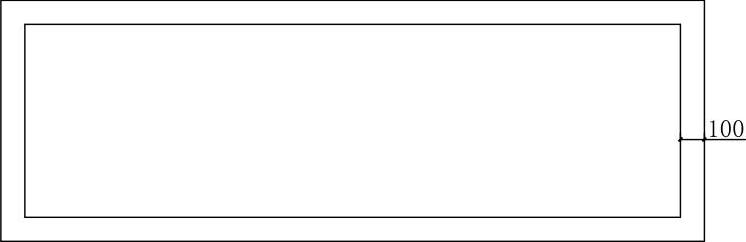

04调用OFFSET/O偏移命令，将矩形向内偏移100，如图10-59所示。

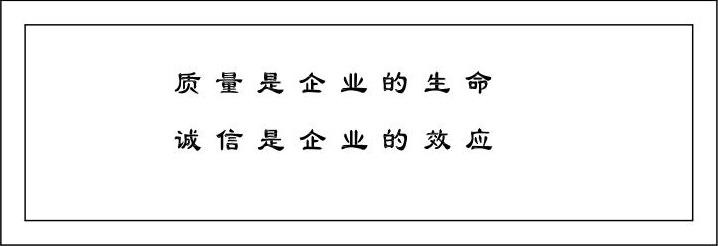

05调用MTEXT/MT多行文字命令，在矩形内添加文字，如图10-60所示。

图10-59 偏移矩形

图10-60 添加文字

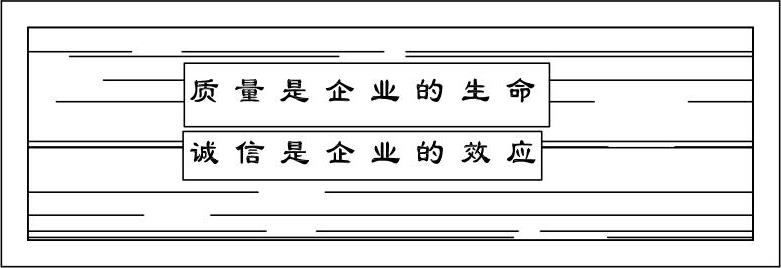

06调用HATCH/H图案填充命令，在矩形内填充图案，如图10-61所示。

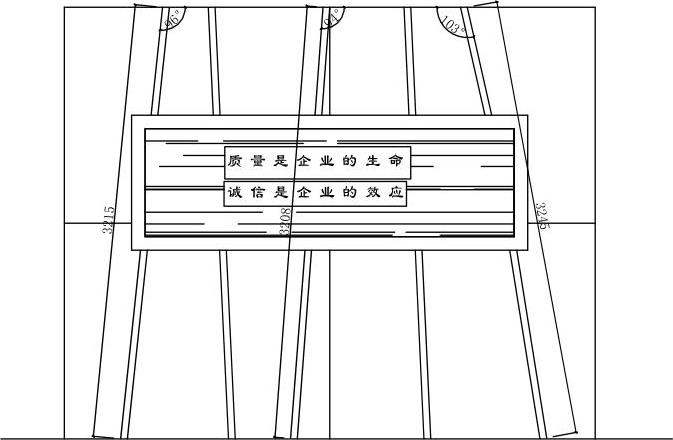

07调用PLINE/PL多段线命令、OFFSET/O偏移命令和TRIM/TR修剪命令，绘制造型图案，如图10-62所示。(www.daowen.com)

图10-61 填充图案

图10-62 绘制造型图案

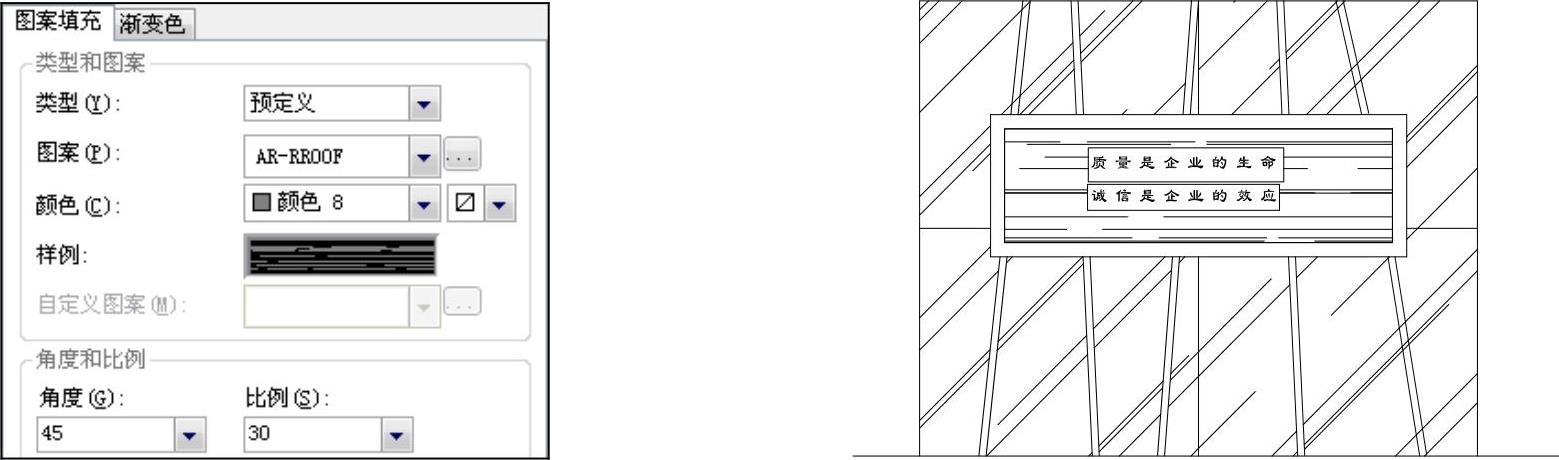

08调用HATCH/H图案填充命令，在墙面填充图案，填充参数和效果如图10-63所示。

图10-63 填充参数和效果

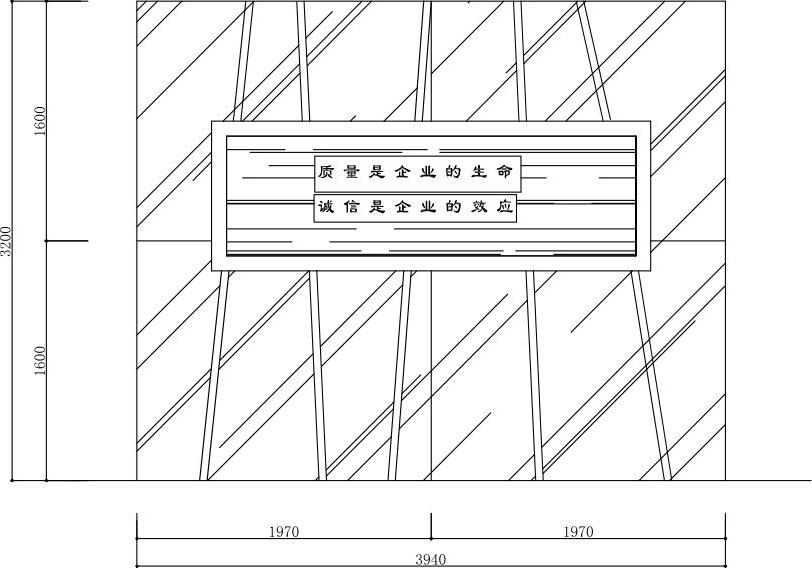

09调用DIMLINEAR/DLI线性命令，标注立面图的尺寸，如图10-64所示。

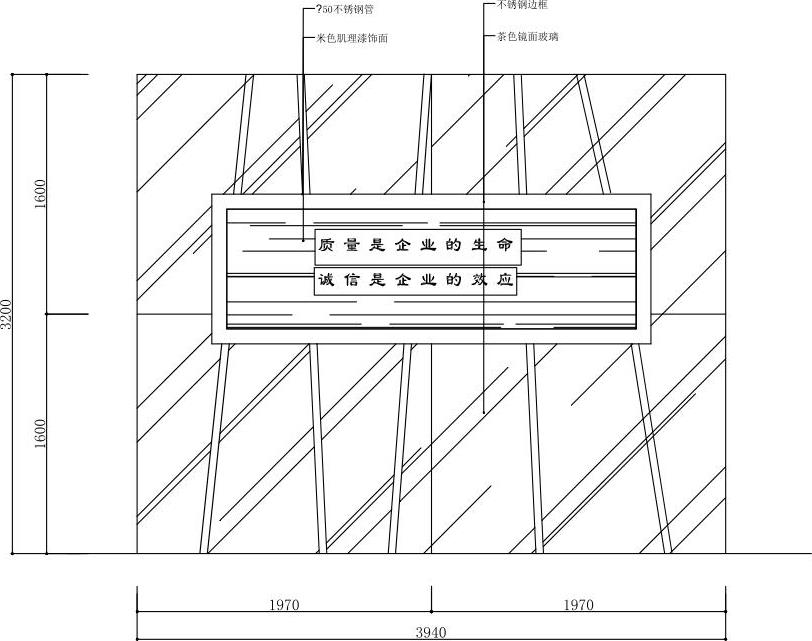

10调用MLEADER/MLD多重引线命令，标注立面图材料名称，如图10-65所示。

11调用INSERT/I插入命令，插入“图名”图块，完成前台C立面图的绘制。
